Che dimensioni hanno i tipici moduli telecamera per endoscopio?

Introduzione
Se stai progettando qualcosa che deve poter vedere in spazi ristretti (un telescopio medico, uno strumento di ispezione industriale o anche un gadget fai-da-te), le dimensioni sono tutto. Il modulo della fotocamera deve adattarsi a qualunque apertura tu abbia. Troppo grande e non andrà dove serve. Troppo piccolo e potresti non ottenere la qualità dell'immagine necessaria. Quindi, quali dimensioni sono effettivamente disponibili? Questo articolo spiega le dimensioni tipiche del modulo telecamera per endoscopio e come scegliere quello giusto.

Perché le dimensioni contano
Le telecamere per endoscopio arrivano dove l'occhio umano non può arrivare. Devono passare attraverso passaggi stretti: vasi sanguigni, cilindri del motore, tubi o piccoli fori di accesso. Il diametro della testa della telecamera è solitamente il numero più critico. Anche la lunghezza conta, ma è il diametro ciò che determina se il cannocchiale può entrare.

Categorie di dimensioni

1. Ultraminiaturizzato: inferiore a 2 mm
I moduli endoscopici più piccoli vengono utilizzati in applicazioni mediche come cardiologia e microchirurgia. Questi possono avere 0,6 mm e 1,9 mm . un diametro compreso tra Su questa scala, il sensore è estremamente piccolo, spesso solo poche centinaia di migliaia di pixel, perché non c'è spazio per qualcosa di più grande.

Questi sono usati per:

• Procedure mediche attraverso vasi sanguigni o dotti biliari

• Microchirurgia

• Ispezione di piccoli componenti come gli iniettori di carburante

Un endoscopio con mini telecamera di queste dimensioni richiede una produzione di precisione. L'obiettivo, il sensore e i LED sono impilati con una precisione a livello di micron. La maggior parte di questi sono costruiti su misura.

2. Piccolo: da 2 mm a 4 mm
La gamma da 2 mm a 4 mm è quella in cui si trova la maggior parte degli endoscopi professionali. Questa dimensione bilancia la piccolezza con una qualità dell'immagine decente. Le risoluzioni vanno da VGA (640×480) a 1080p HD.

Usi comuni:

• Artroscopia medica (articolazioni) e laparoscopia (addome)

• Boroscopi industriali per motori e turbine

• Ispezione automobilistica

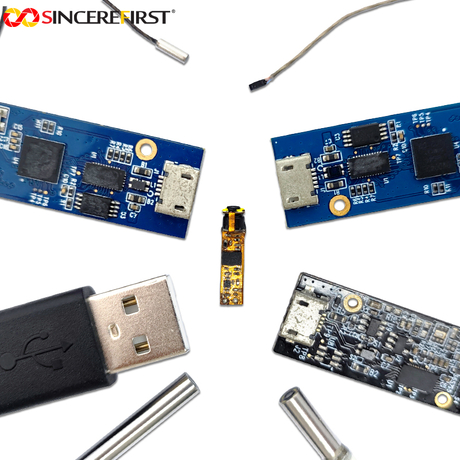

Molti sistemi di telecamere per ispezione industriale utilizzano moduli di questa gamma. Una tipica fotocamera con modulo cmos potrebbe avere un diametro di 3,9 mm , uno standard comune per i endoscopi automobilistici e industriali.

3. Medio: da 4 mm a 8 mm
I moduli di questa gamma sono comuni negli endoscopi consumer e semiprofessionali. Possono adattarsi a sensori più grandi e LED più luminosi, quindi la qualità dell'immagine è migliore.

Applicazioni:

• Telecamere endoscopiche USB per ispezioni domestiche e impianti idraulici

• Ispezione industriale generale

• Endoscopia veterinaria

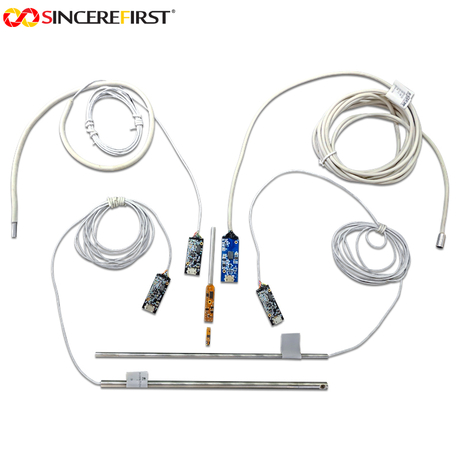

Una fotocamera per endoscopio USB ha spesso una da 5,5 mm o 7 mm . testa della fotocamera Questi sono popolari perché bilanciano costi, qualità dell’immagine e accessibilità. Molti prodotti fotografici modulari per i consumatori rientrano in questa categoria.

4. Grande: 8 mm e oltre
I moduli più grandi vengono utilizzati quando la qualità dell'immagine conta più dello spazio di accesso. Possono includere sensori ad alta risoluzione (fino a 4K), LED multipli e persino meccanismi di articolazione.

Utilizzato per:

• Endoscopia medica di fascia alta in cui il dettaglio dell'immagine è fondamentale

• Endoscopi chirurgici rigidi

• Ispezione industriale specializzata dove la risoluzione conta di più

Alcune aziende produttrici di moduli per fotocamere per endoscopi offrono moduli standard da 10 mm, 12 mm o più . Questi sono meno comuni negli strumenti portatili ma utilizzati nei sistemi chirurgici e fissi.

Cosa determina la dimensione del modulo?

Dimensioni del sensore
Il sensore è solitamente il componente più grande. I sensori più grandi generalmente significano una migliore qualità dell’immagine perché hanno pixel più grandi che catturano più luce. Ma rendono anche il modulo più grande. Una fotocamera con modulo CMOS con sensore da 1/4 di pollice (circa 4 mm di diagonale) si inserisce in un modulo da 5-6 mm di diametro. Un sensore da 1/2 pollice necessita di più spazio.

Assemblaggio dell'obiettivo
Anche il sistema dell'obiettivo occupa spazio. Ampi campi visivi o una lunga profondità di campo possono richiedere più elementi dell'obiettivo. Più elementi significano moduli più lunghi. I meccanismi di messa a fuoco automatica aggiungono sia lunghezza che diametro.

I LED di illuminazione
occupano spazio attorno all'obiettivo. Più LED significano luce più brillante ma un diametro maggiore. Alcuni modelli utilizzano invece guide luminose in fibra ottica, che mantengono la testa più piccola ma necessitano di una fonte di luce esterna.

Collegamento del cavo
Il cavo si collega al retro del modulo. Lo spessore del cavo influisce sulle dimensioni complessive, soprattutto per gli endoscopi flessibili in cui il cavo è a tenuta sulla testa. I cavi più spessi sono più durevoli ma necessitano di punti di tenuta più grandi.

Alloggiamento e tenuta
L'alloggiamento protettivo aggiunge spessore. I moduli medici necessitano di chiusure ermetiche per la sterilizzazione. I moduli industriali necessitano di impermeabilità (IP67 o IP68). I moduli consumer possono avere alloggiamenti più semplici e sottili.

Dimensioni e qualità dell'immagine
C'è un compromesso. I moduli più piccoli hanno sensori più piccoli, il che significa:

• Risoluzione inferiore

• Peggiori prestazioni in condizioni di scarsa illuminazione

• Meno dettagli

Se stai costruendo un endoscopio con mini fotocamera per applicazioni in cui le dimensioni sono fondamentali, come le procedure mediche attraverso piccole incisioni, accetti una qualità dell'immagine inferiore. Se i dettagli dell'immagine sono più importanti, ad esempio documentare la corrosione delle tubazioni, utilizza un modulo più grande.

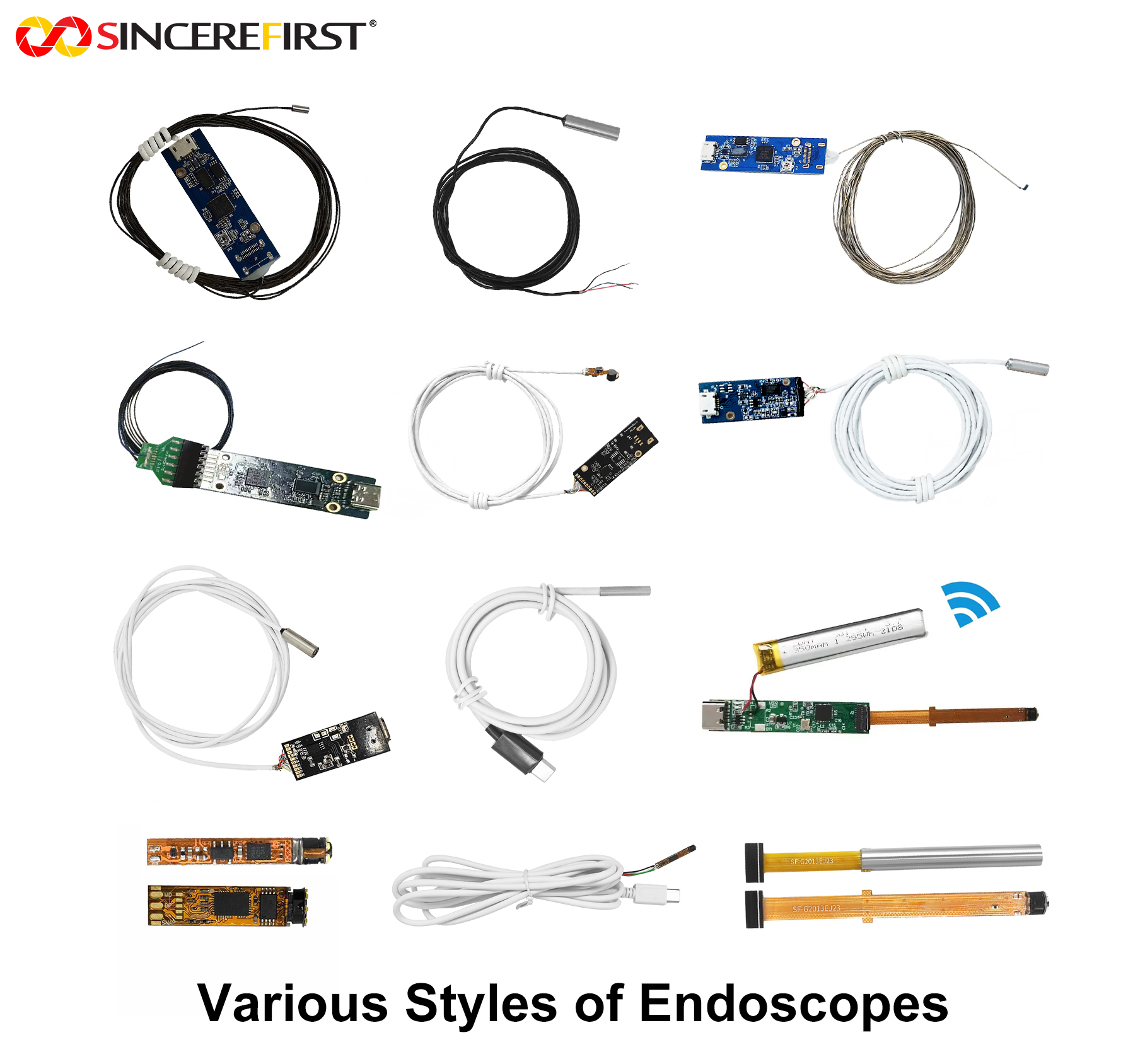

Dimensioni standard comuni

Una fotocamera endoscopio USB per uso domestico ha spesso una testa da 5,5 mm o 7 mm. È abbastanza grande per contenere sensori decenti e LED luminosi, ma abbastanza piccolo da poter passare attraverso gli scarichi e i fori delle candele.

Personalizzato o standard
Quando si acquista da un produttore di moduli telecamera per endoscopio , si hanno due opzioni:

I moduli standard sono disponibili in dimensioni comuni (come 3,9 mm, 5,5 mm, 7 mm). Sono pronti per la spedizione, meno costosi e più veloci. Ma potrebbero non soddisfare le tue esatte esigenze.

I moduli personalizzati possono essere costruiti in qualsiasi dimensione tu abbia bisogno. Un endoscopio con mini telecamera per un dispositivo medico specializzato potrebbe richiedere un diametro non standard per adattarsi a una porta di accesso specifica. La personalizzazione ti consente di ottimizzare dimensioni, prestazioni e costi.

Come scegliere
Quando scegli un modulo, chiediti:

1. Qual è l'apertura più piccola che deve attraversare? Misuralo. Il diametro del modulo deve essere inferiore.

2. Di quale qualità di immagine hai bisogno? Una migliore qualità richiede sensori più grandi, il che significa moduli più grandi.

3. Qual è l'ambiente? L'impermeabilizzazione aggiunge spessore. La sterilizzazione medica può aumentare l'ingombro dell'alloggio.

4. Qual è il tuo budget? I moduli più piccoli con alta risoluzione sono più costosi. Una fotocamera con modulo cmos nella gamma 2-3 mm costa molto di più di un modulo da 5,5 mm con risoluzione simile.

Riepilogo
I moduli delle telecamere per endoscopio sono disponibili in dimensioni che vanno dai telescopi medici ultraminiaturizzati da 1 mm alle telecamere chirurgiche rigide da 10 mm+. La scelta dipende dallo spazio di accesso, dalle esigenze di qualità dell'immagine e dall'ambiente.

• Sotto i 2 mm: microendoscopia medica, industriale di precisione

• 2 mm–4 mm: boroscopi professionali, artroscopia medica

• 4mm–8mm: endoscopi USB, ispezione generale, impianti idraulici

• 8mm+: applicazioni mediche di fascia alta, rigidi, applicazioni specializzate

Che tu abbia bisogno di una fotocamera per endoscopio USB per uso domestico, di una fotocamera per ispezione industriale per la manutenzione in fabbrica o di una fotocamera con modulo personalizzato di un produttore di moduli per fotocamera per endoscopio , comprendere queste dimensioni ti aiuta a scegliere correttamente. Una fotocamera con modulo cmos può essere costruita in quasi tutte le dimensioni e un endoscopio con mini fotocamera può essere personalizzato in base alle tue specifiche specifiche.

Noi di Sincere produciamo moduli per fotocamere per endoscopi di varie dimensioni e offriamo design personalizzato. Con oltre 30 anni di esperienza, possiamo aiutarti a trovare o costruire il modulo giusto. Contattaci per discutere le tue esigenze.
