Welche Größe haben typische Endoskopkameramodule?

Einleitung
Wenn Sie etwas entwerfen, das in enge Räume hineinschauen muss – ein medizinisches Zielfernrohr, ein industrielles Inspektionsgerät oder sogar ein Heimwerkergerät –, kommt es auf die Größe an. Das Kameramodul muss durch jede Öffnung passen, die Sie haben. Zu groß, und es kommt nicht dorthin, wo es hingehört. Wenn es zu klein ist, erhalten Sie möglicherweise nicht die Bildqualität, die Sie benötigen. Welche Größen gibt es eigentlich? In diesem Artikel werden die typischen Abmessungen des Endoskopkameramoduls erläutert und wie man das richtige Modul auswählt.

Warum es auf die Größe ankommt
Endoskopkameras kommen dorthin, wo das menschliche Auge nicht hinkommt. Sie müssen durch enge Passagen passen – Blutgefäße, Motorzylinder, Rohre oder winzige Zugangslöcher. Der Kamerakopfdurchmesser ist normalerweise die kritischste Zahl. Auch die Länge spielt eine Rolle, aber der Durchmesser entscheidet darüber, ob das Zielfernrohr überhaupt hineinpasst.

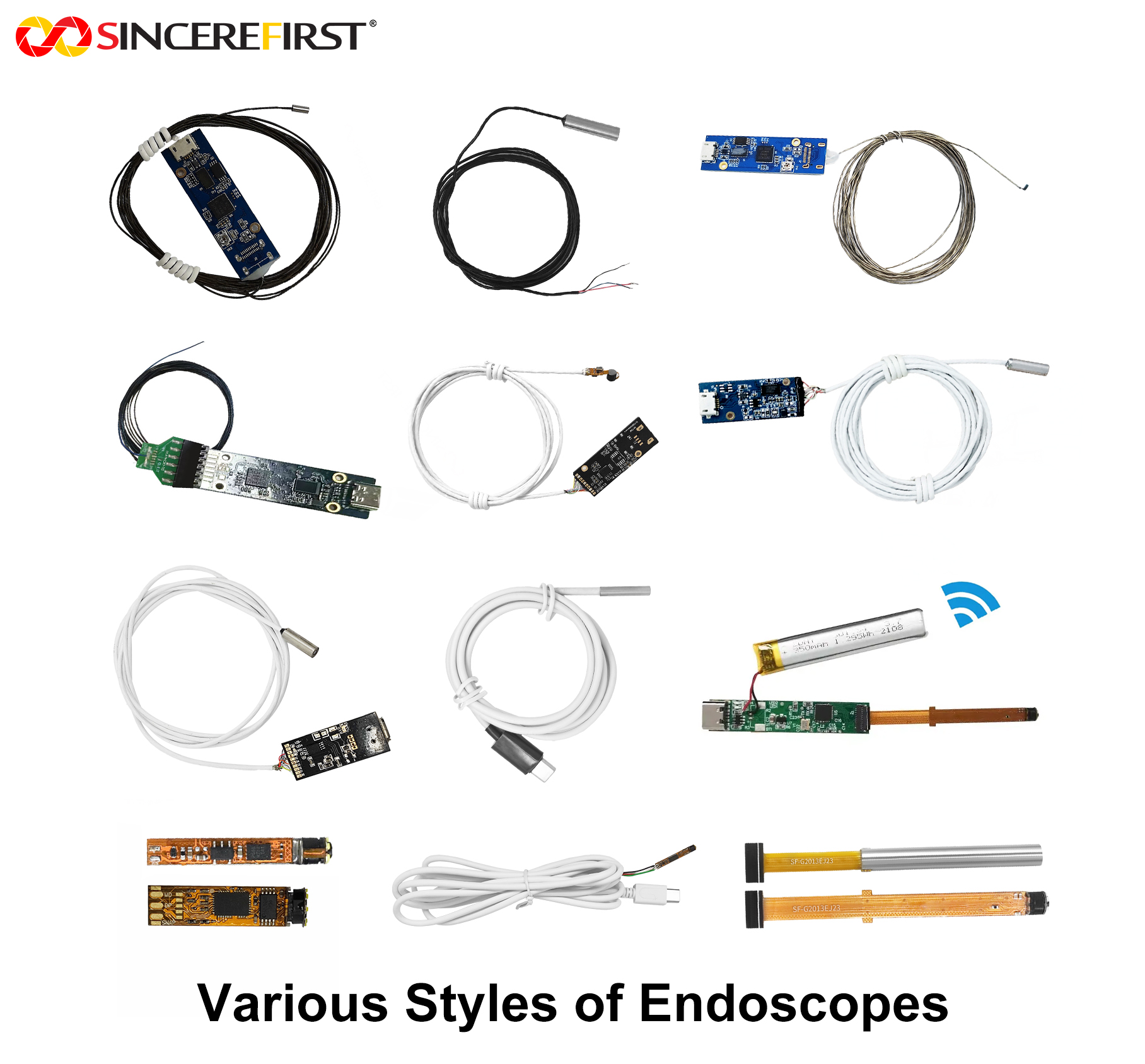

Größenkategorien

1. Ultraminiatur: Unter 2 mm
Die kleinsten Endoskopmodule werden in medizinischen Anwendungen wie der Kardiologie und Mikrochirurgie eingesetzt. Diese können von nur 0,6 mm bis 1,9 mm haben. einen Durchmesser Bei diesem Maßstab ist der Sensor extrem klein – oft nur ein paar hunderttausend Pixel –, weil für etwas Größeres kein Platz ist.

Diese werden verwendet für:

• Medizinische Eingriffe durch Blutgefäße oder Gallenwege

• Mikrochirurgie

• Inspektion winziger Komponenten wie Einspritzdüsen

Ein Minikamera-Endoskop dieser Größe erfordert eine präzise Fertigung. Die Linse, der Sensor und die LEDs sind mit einer Genauigkeit im Mikrometerbereich gestapelt. Die meisten davon sind Sonderanfertigungen.

2. Klein: 2 mm bis 4 mm
Im Bereich von 2 mm bis 4 mm sind die meisten professionellen Endoskope anzutreffen. Diese Größe vereint Kleinheit mit anständiger Bildqualität. Die Auflösungen reichen von VGA (640×480) bis 1080p HD.

Häufige Verwendungen:

• Medizinische Arthroskopie (Gelenke) und Laparoskopie (Abdomen)

• Industrie-Endoskope für Motoren und Turbinen

• Kfz-Inspektion

Viele industrielle Inspektionskamerasysteme verwenden Module dieser Reihe. Eine typische CMOS-Modulkamera hat möglicherweise einen Durchmesser von 3,9 mm – ein üblicher Standard für Endoskope in der Automobil- und Industriebranche.

3. Mittel: 4 mm bis 8 mm
Module in diesem Bereich sind in Endoskopen für Endverbraucher und semiprofessionelle Zwecke üblich. Sie können größere Sensoren und hellere LEDs aufnehmen, sodass die Bildqualität besser ist.

Anwendungen:

• USB-Endoskopkameras für Hausinspektion und Sanitärinstallationen

• Allgemeine Industrieinspektion

• Veterinärmedizinische Endoskopie

Eine USB-Endoskopkamera verfügt häufig über einen 5,5-mm- oder 7-mm- Kamerakopf. Diese sind beliebt, weil sie Kosten, Bildqualität und Zugänglichkeit in Einklang bringen. Viele Modulkameraprodukte für Verbraucher fallen in diese Kategorie.

4. Groß: 8 mm und mehr.
Größere Module werden verwendet, wenn die Bildqualität wichtiger ist als der verfügbare Platz. Sie können hochauflösende Sensoren (bis zu 4K), mehrere LEDs und sogar Gelenkmechanismen umfassen.

Verwendet für:

• Medizinische Endoskopie der Spitzenklasse, bei der es auf Bilddetails ankommt

• Starre chirurgische Endoskope

• Spezialisierte industrielle Inspektion, bei der die Auflösung am wichtigsten ist

Einige Hersteller von Endoskopkameramodulen bieten Standardmodule mit 10 mm, 12 mm oder mehr an . Diese kommen bei tragbaren Werkzeugen weniger häufig vor, werden jedoch in chirurgischen und stationären Systemen verwendet.

Was bestimmt die Modulgröße?

Sensorgröße
Der Sensor ist normalerweise die größte Komponente. Größere Sensoren bedeuten im Allgemeinen eine bessere Bildqualität, da sie über größere Pixel verfügen, die mehr Licht einfangen. Sie vergrößern aber auch das Modul. Eine CMOS-Modulkamera mit einem 1/4-Zoll-Sensor (ca. 4 mm Diagonale) passt in ein Modul mit 5–6 mm Durchmesser. Ein 1/2-Zoll-Sensor benötigt mehr Platz.

Linsenmontage
Auch das Linsensystem nimmt Platz ein. Große Sichtfelder oder eine große Schärfentiefe erfordern möglicherweise mehrere Linsenelemente. Mehr Elemente bedeuten längere Module. Autofokus-Mechanismen addieren sowohl Länge als auch Durchmesser.

Beleuchtungs-
LEDs nehmen Platz um die Linse herum ein. Mehr LEDs bedeuten helleres Licht, aber einen größeren Durchmesser. Einige Designs verwenden stattdessen faseroptische Lichtleiter, die den Kopf kleiner halten, aber eine externe Lichtquelle benötigen.

Kabelanschluss
Das Kabel wird an der Rückseite des Moduls befestigt. Die Kabeldicke wirkt sich auf die Gesamtgröße aus, insbesondere bei flexiblen Zielfernrohren, bei denen das Kabel dicht am Kopf anliegt. Dickere Kabel sind langlebiger, benötigen aber größere Dichtstellen.

Gehäuse und Abdichtung
Das Schutzgehäuse erhöht die Dicke. Medizinische Module benötigen zur Sterilisation hermetische Verschlüsse. Industriemodule benötigen eine Wasserdichtigkeit (IP67 oder IP68). Verbrauchermodule haben möglicherweise einfachere, dünnere Gehäuse.

Größe vs. Bildqualität
Es gibt einen Kompromiss. Kleinere Module haben kleinere Sensoren, was bedeutet:

• Niedrigere Auflösung

• Schlechtere Leistung bei schlechten Lichtverhältnissen

• Weniger Details

Wenn Sie ein bauen Minikamera-Endoskop für Anwendungen , bei denen die Größe entscheidend ist – etwa bei medizinischen Eingriffen durch winzige Einschnitte –, nehmen Sie eine geringere Bildqualität in Kauf. Wenn Bilddetails wichtiger sind – etwa die Dokumentation von Pipeline-Korrosion – verwenden Sie ein größeres Modul.

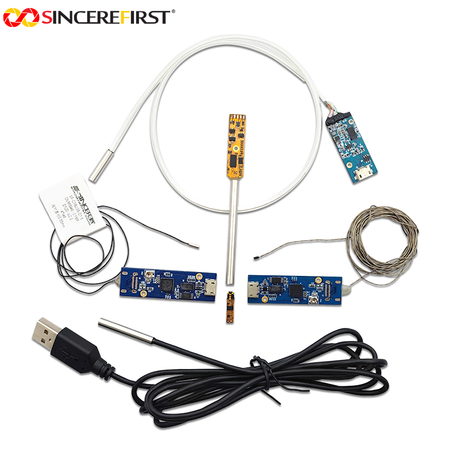

Gängige Standardgrößen

Eine USB-Endoskopkamera für den Heimgebrauch hat oft einen 5,5-mm- oder 7-mm-Kopf. Es ist groß genug für ordentliche Sensoren und helle LEDs, aber klein genug, um durch Abflüsse und Zündkerzenlöcher zu passen.

Kundenspezifisch vs. Standard
Wenn Sie von einem Hersteller von Endoskopkameramodulen beziehen , haben Sie zwei Möglichkeiten:

Standardmodule gibt es in gängigen Größen (z. B. 3,9 mm, 5,5 mm, 7 mm). Sie sind versandbereit, günstiger und schneller. Aber sie entsprechen möglicherweise nicht genau Ihren Anforderungen.

Benutzerdefinierte Module können in jeder gewünschten Größe gebaut werden. Ein Minikamera-Endoskop für ein spezielles medizinisches Gerät benötigt möglicherweise einen nicht standardmäßigen Durchmesser, um an eine bestimmte Zugangsöffnung zu passen. Durch die Anpassung können Sie Größe, Leistung und Kosten optimieren.

So wählen Sie aus:
Stellen Sie sich bei der Auswahl eines Moduls die folgenden Fragen:

1. Was ist die kleinste Öffnung, durch die es gehen muss? Messen Sie es. Der Moduldurchmesser muss kleiner sein.

2. Welche Bildqualität benötigen Sie? Für eine bessere Qualität sind größere Sensoren und damit auch größere Module erforderlich.

3. Wie ist die Umgebung? Durch die Imprägnierung wird die Dicke erhöht. Durch medizinische Sterilisation kann die Wohnfläche größer werden.

4. Wie hoch ist Ihr Budget? Kleinere Module mit hoher Auflösung sind teurer. Eine CMOS-Modulkamera im 2-3-mm-Bereich kostet deutlich mehr als ein 5,5-mm-Modul mit ähnlicher Auflösung.

Zusammenfassung
Endoskop-Kameramodule gibt es in Größen von medizinischen Ultraminiatur-1-mm-Endoskopen bis hin zu starren chirurgischen Kameras mit mehr als 10 mm. Ihre Wahl hängt vom verfügbaren Platz, den Anforderungen an die Bildqualität und der Umgebung ab.

• Unter 2 mm: Medizinische Mikroendoskopie, Präzisionsindustrie

• 2 mm–4 mm: Professionelle Endoskope, medizinische Arthroskopie

• 4 mm–8 mm: USB-Endoskope, allgemeine Inspektion, Sanitär

• 8 mm+: Hochwertige medizinische, starre Zielfernrohre, spezielle Anwendungen

Ganz gleich, ob Sie eine benötigen USB-Endoskopkamera für den Heimgebrauch, eine industrielle Inspektionskamera für die Werkswartung oder eine kundenspezifische Modulkamera eines Herstellers von Endoskopkameramodulen , das Verständnis dieser Größen hilft Ihnen bei der richtigen Auswahl. Eine CMOS-Modulkamera kann in fast jeder Größe gebaut werden, und ein Minikamera-Endoskop kann individuell an Ihre genauen Spezifikationen angepasst werden.
