この OV9734 3.5mm 直径スチールシェル IP67 防水 1MP HD 画像 USB 内視鏡カメラモジュールは、近距離検査用で、88° の視野、10 ～ 40mm の焦点範囲、6 個の 0402 LED 照明を備えた実用的な 720P イメージングを提供します。機器内部、小さな穴、機械的キャビティ、低照度環境などの近距離観察用に設計されています。スチール シェル構造により、フロントエンド保護とプローブの完全性が向上し、工業用検査ツール、メンテナンス内視鏡、ポータブル USB 内視鏡デバイスに適しています。 |
 |
製品ハイライト ◢

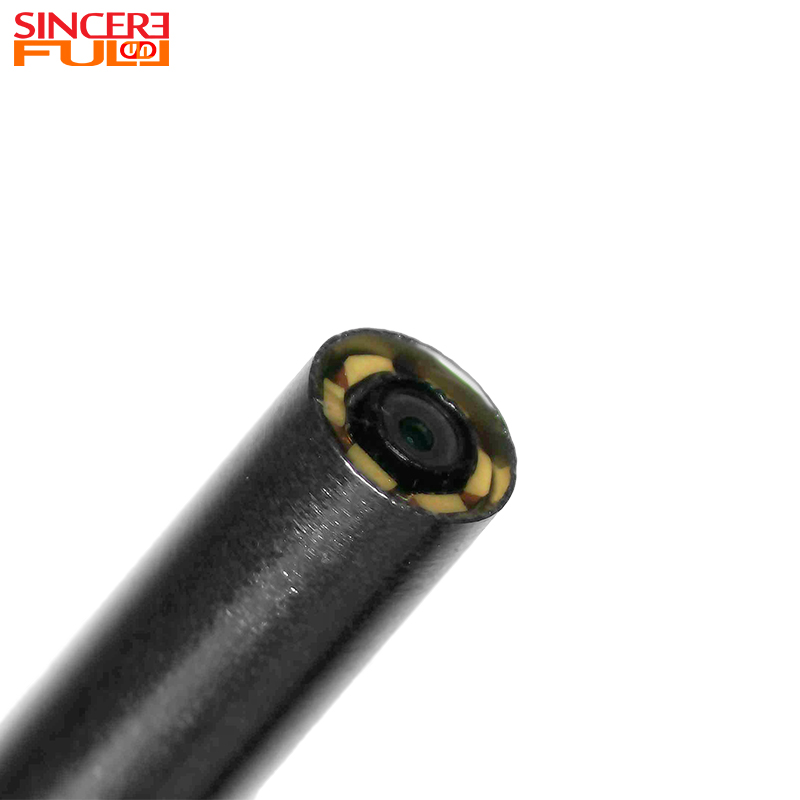

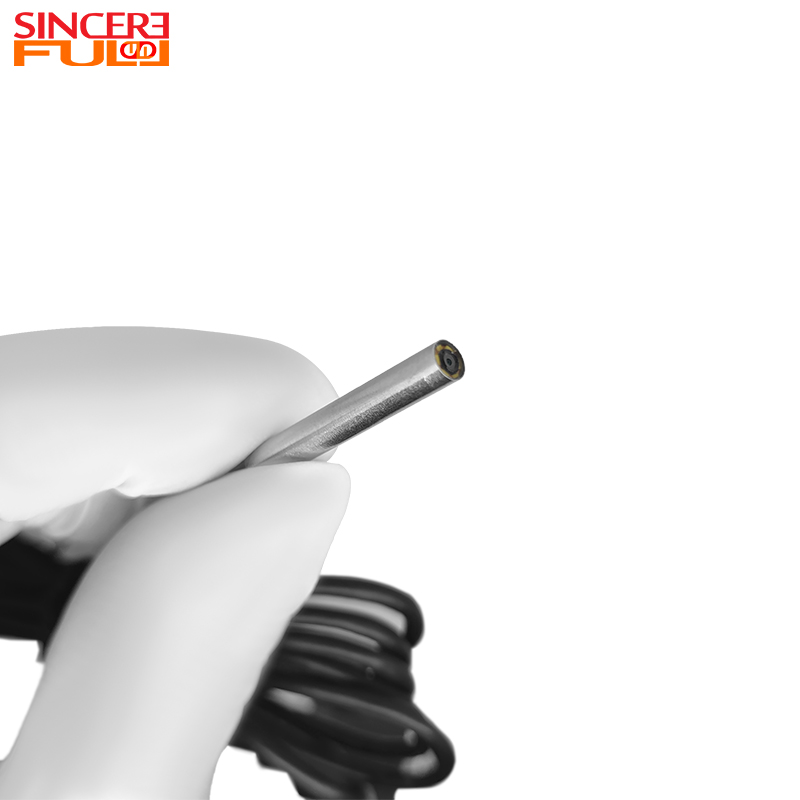

1. D3.5 コンパクトスチールシェル構造: プローブの保護と統合の完全性を向上させながら、狭いスペースの観察に適しています。
2. OV9734 1MP 実用イメージング: 一般検査用内視鏡製品に 720P レベルの観察を提供します。
3. 88° 中視野: 超広範囲の検査よりも、焦点を絞ったターゲット領域の観察に適しています。
4. 10 ～ 40 mm の近接焦点距離: 小さな穴、空洞、機械構造、機器内部の近距離観察に適しています。

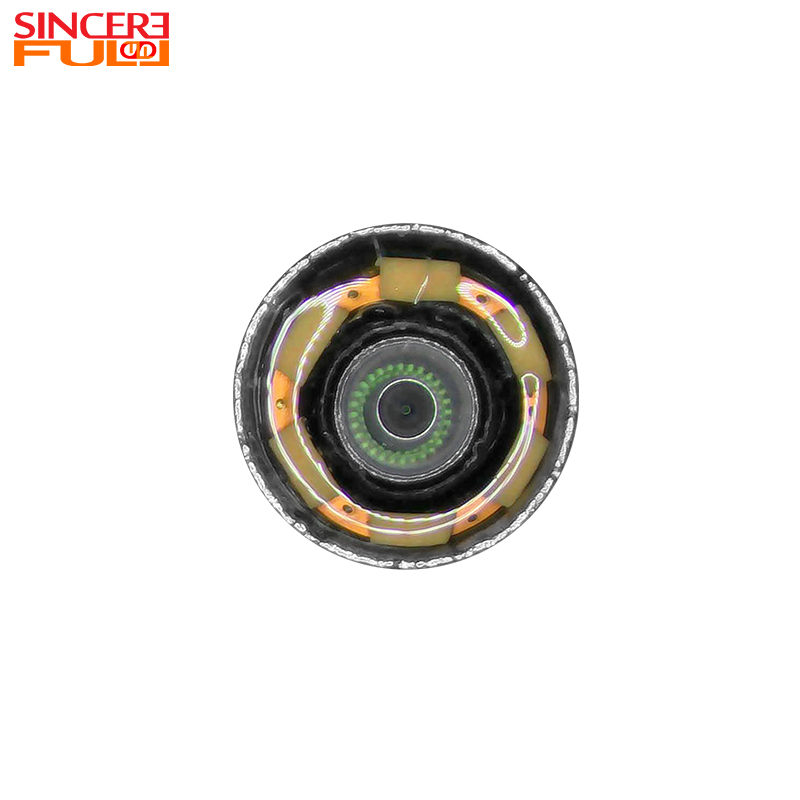

5. 6-LED 照明: 暗いキャビティ、穴、内部機器スペース内の低照度検査をサポートします。
技術的パラメータ ◢
製品名 |
OV97342 センサー内視鏡カメラモジュール |

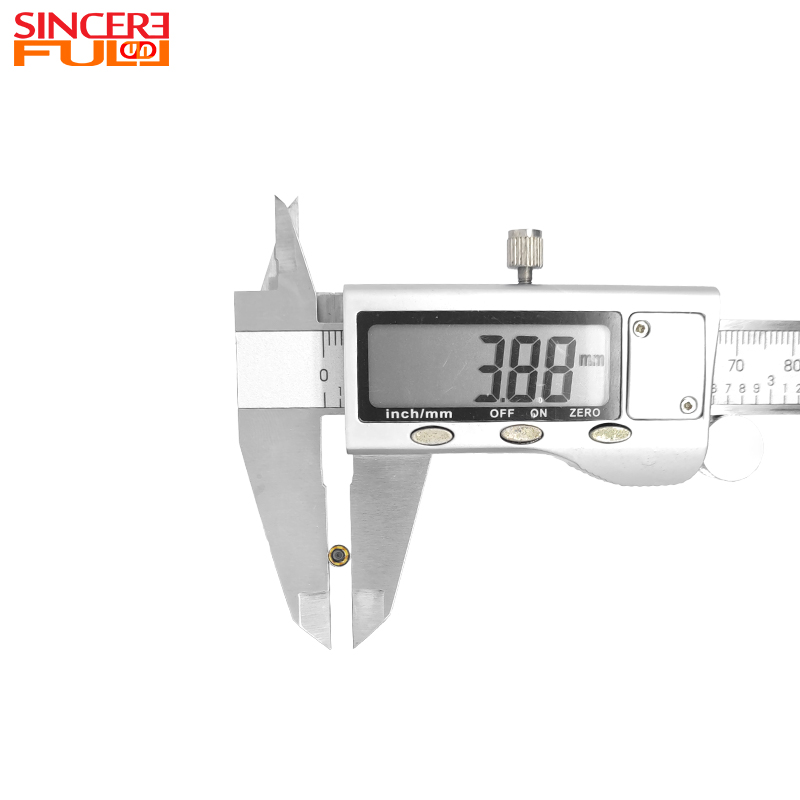

直径 |
3.5MM |
DSP |
タイプC |
センサー |
OV9734 |
レンズ材質 |
プラスチック |
| 解決 |
720P |
| 視野 |
88° |
合焦範囲 |
10～40mm |
レンズ |
HDレンズ/主焦点 |
動作温度 |
-20～70℃ |
保管温度 |
0～50℃ |
フロントコネクタ |
タイプC |
内視鏡カメラモジュールの応用
-
産業機器の内部検査: 重機やパイプラインの非破壊検査が可能です。 HD イメージングと LED 照明を備えたスリムなプローブを利用して機器の奥深くまで侵入し、限られた空間内の亀裂や腐食を正確に特定します。
-
自動車修理および機械メンテナンスツール: エンジンブロックや隠れたシャーシコンポーネントの検査を容易にします。柔軟なチューブを介して複雑な構造をナビゲートし、リアルタイムで鮮明なビジュアルを送信し、技術者が不必要な分解を行わずに障害を迅速に特定できるようにします。
-
近距離の小穴、キャビティ、チューブ観察: 精密機器やチューブの内部品質チェックをサポートします。マクロフォーカスと高解像度を活用して、非常に近い作動距離で微細なディテールを鮮明に描写し、狭いスペースでの微細な観察ニーズに対応します。
-

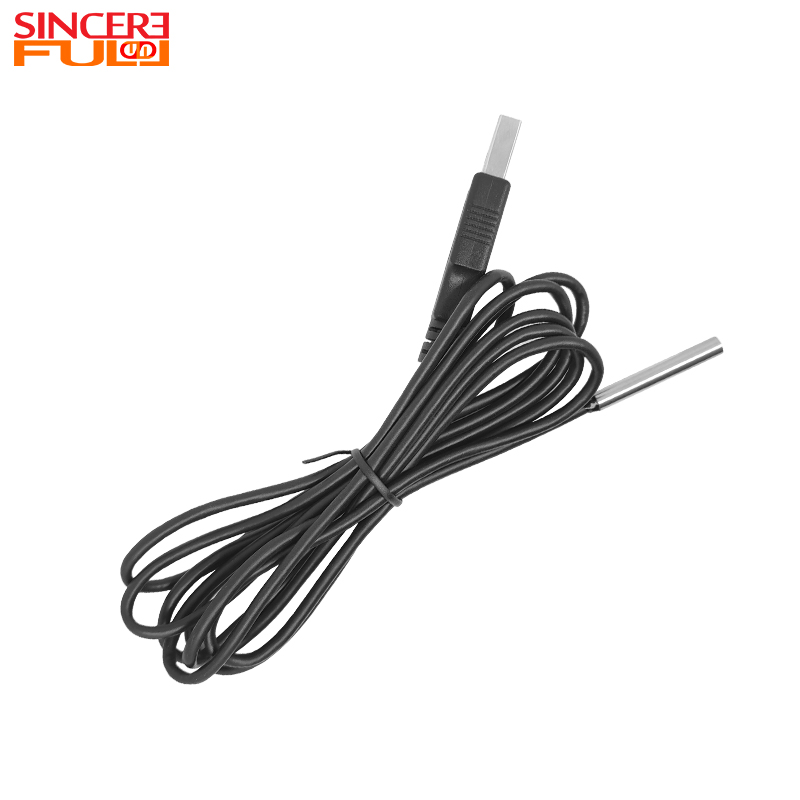

ハンドヘルド USB 内視鏡デバイス: 現場検査とモバイル操作を最適化します。スマートフォンやタブレットへの直接 HD ストリーミングのための USB プラグ アンド プレイ接続を備えており、携帯性と運用の柔軟性のバランスをとって現場の効率を高めます。
-
家庭用または携帯用の検査ツール: 排水管の掃除や家電製品のトラブルシューティングに役立ちます。軽量設計と防水プローブを組み合わせることで、専門家でなくても隠れた領域を直感的に検査し、詰まりや損傷を迅速に診断できます。
-
獣医用、経口用、または一般的な近距離観察デバイスのプロジェクト評価: 医療機器のプロトタイプの検証を加速します。標準化されたインターフェイスと安定した画像出力を利用して、開発者がコスト効率よく光学性能と構造設計をテストできるようにし、コンセプトから量産への移行を加速します。
よくある質問
1.内視鏡カメラモジュールの動作原理は何ですか?
内視鏡カメラモジュールは、フロントエンドの光学レンズを通して内部画像を収集し、CMOSまたはCCDセンサーによって電気信号に変換し、画像処理チップによってノイズ低減や強調などにより最適化して、最終的に高精細なビデオ信号を出力します。一部のモジュールは無線伝送または光ファイバー信号伝送をサポートしており、医療または産業検査シナリオに適しています。
2.内視鏡モジュールにとって低照度性能が重要なのはなぜですか?
本体内またはパイプライン内の周囲光が不十分な場合、モジュールには高感度センサーと大口径レンズが装備され、暗視野の明瞭さを確保するためにノイズ低減アルゴリズムと組み合わせる必要があります。一部の製品は、赤外線補助照明または HDR テクノロジーを採用して、低照度性能を強化しています。
3. モジュールの被写界深度範囲の重要性は何ですか?
被写界深度が深いため、近くの物体と遠くの物体の両方を同時に明確に表示できるため、頻繁に焦点を合わせる必要が軽減され、内視鏡手術に適しています。浅い被写界深度は、表皮の検査など、特定の平面の詳細を強調表示するために使用されます。
