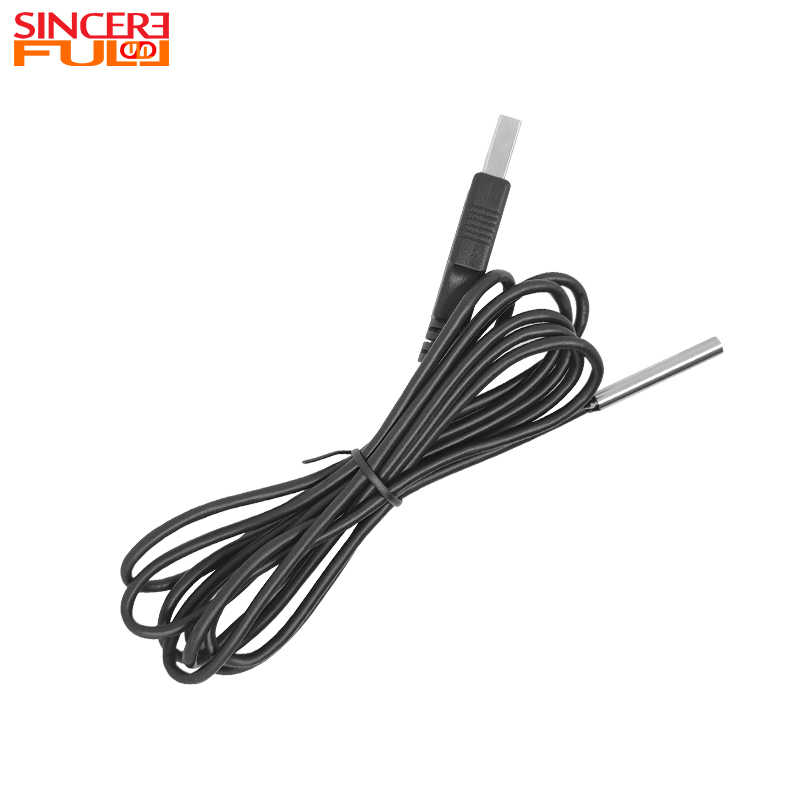

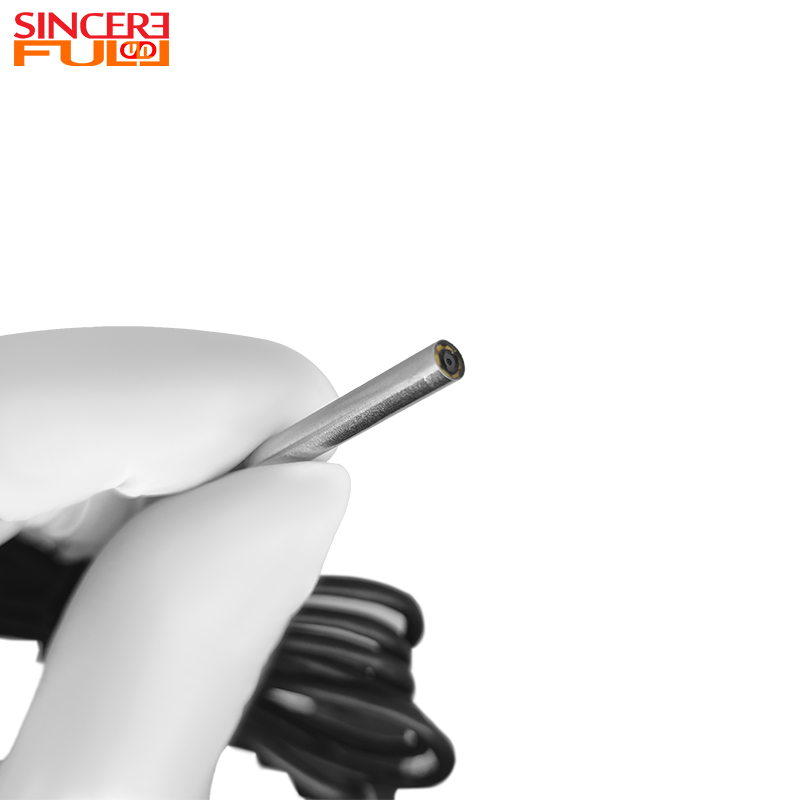

Este módulo de cámara endoscópica USB con imagen HD de 1MP a prueba de agua IP67 con carcasa de acero de 3,5 mm de diámetro OV9734 para inspección de corto alcance proporciona imágenes prácticas de 720P con un campo de visión de 88°, un rango de enfoque de 10 a 40 mm e iluminación LED 0402 de 6 piezas. Está diseñado para la observación de cerca dentro de equipos, pequeños agujeros, cavidades mecánicas y entornos con poca luz. La estructura Steel Shell mejora la protección frontal y la integridad de la sonda, lo que la hace adecuada para herramientas de inspección industrial, endoscopios de mantenimiento y dispositivos de endoscopio USB portátiles. |
 |
Producto destacado ◢
1. Estructura de carcasa de acero compacta D3.5: adecuada para observación en espacios reducidos y al mismo tiempo mejora la protección de la sonda y la integridad de la integración.
2. Imágenes prácticas OV9734 de 1 MP: proporciona observación de nivel 720P para productos de endoscopio de inspección general.
3. Campo de visión medio de 88°: más adecuado para la observación enfocada del área objetivo en lugar de una inspección ultra amplia.
4. Rango de enfoque cercano de 10 a 40 mm: adecuado para la observación a corta distancia de pequeños orificios, cavidades, estructuras mecánicas e interiores de equipos.

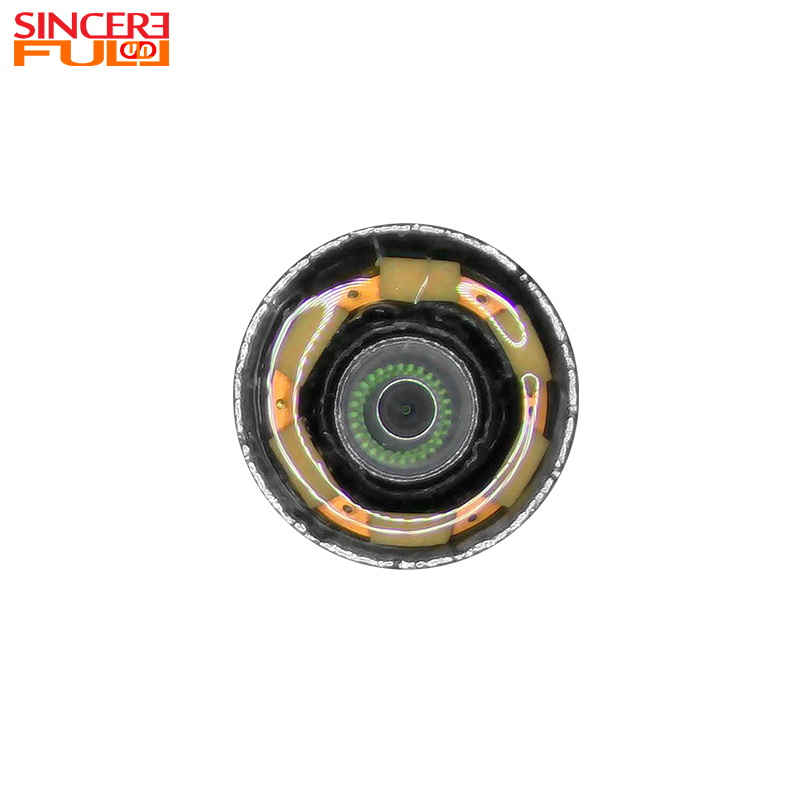

5. Iluminación de 6 LED: Admite la inspección con poca luz dentro de cavidades oscuras, orificios y espacios internos de equipos.

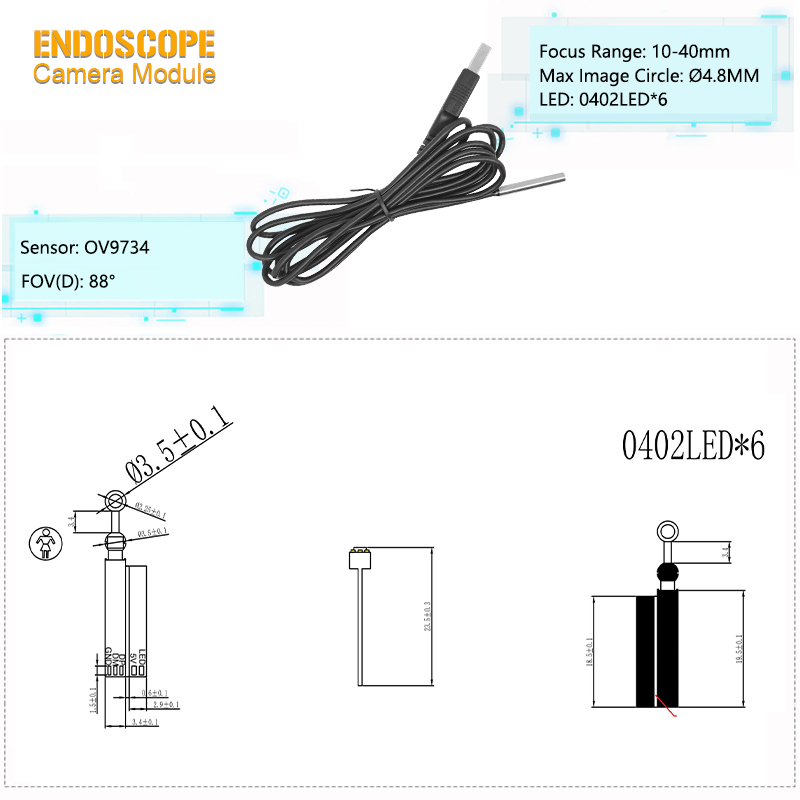

Parámetros técnicos ◢
Nombre del producto |
Módulo de cámara endoscópica con sensor OV97342 |
Diámetro |
3,5 mm |
DSP |
Tipo C |
Sensor |
OV9734 |
Material de la lente |
Plástico |
| Resolución |
720P |
| campo de visión |
88° |
Rango de enfoque |
10-40 mm |
lente |
Lente HD/enfoque principal |
Temperatura de funcionamiento |
-20~70℃ |
Temperatura de almacenamiento |
0~50℃ |
Conector frontal |
Tipo C |
Aplicación del módulo de cámara endoscópica
-
Inspección Interna de Equipos Industriales: Permite realizar pruebas no destructivas de maquinaria pesada y tuberías. Utiliza una sonda delgada con imágenes HD e iluminación LED para penetrar profundamente en el equipo, identificando con precisión grietas y corrosión dentro de espacios confinados.
-
Herramientas de reparación y mantenimiento mecánico de automóviles: facilita la inspección de bloques de motor y componentes ocultos del chasis. Navega por estructuras complejas a través de un tubo flexible para transmitir imágenes claras en tiempo real, lo que ayuda a los técnicos a identificar fallas rápidamente sin desmontaje innecesario.
-
Observación de tubos, cavidades y orificios pequeños a corta distancia: admite controles de calidad internos para tubos e instrumentos de precisión. Aprovecha el enfoque macro y la alta resolución para representar detalles minuciosos con claridad a distancias de trabajo extremadamente cercanas, satisfaciendo las necesidades de observación precisa en espacios reducidos.
-
Dispositivos de endoscopio USB portátiles: optimiza las inspecciones in situ y las operaciones móviles. Cuenta con conectividad USB plug-and-play para transmisión HD directa a teléfonos inteligentes o tabletas, equilibrando la portabilidad con la flexibilidad operativa para aumentar la eficiencia en el campo.
-
Herramientas de inspección domésticas o portátiles: ayudan en la limpieza de desagües y la resolución de problemas de electrodomésticos. Combina un diseño liviano con una sonda impermeable, lo que permite a los no expertos inspeccionar intuitivamente áreas ocultas y diagnosticar rápidamente obstrucciones o daños.
-
Evaluación de proyectos para dispositivos de observación de corto alcance veterinarios, orales o generales: Acelera la validación de prototipos de dispositivos médicos. Se basa en interfaces estandarizadas y una salida de imagen estable para ayudar a los desarrolladores a probar el rendimiento óptico y el diseño estructural de manera rentable, acelerando la transición del concepto a la producción en masa.
Preguntas frecuentes
1. ¿Cuál es el principio de funcionamiento del módulo de cámara endoscópica?
El módulo de la cámara del endoscopio recopila imágenes internas a través de la lente óptica en el extremo frontal, las convierte en señales eléctricas mediante sensores CMOS o CCD y luego las optimiza mediante reducción de ruido, mejora, etc. mediante el chip de procesamiento de imágenes y, finalmente, emite señales de video de alta definición. Algunos módulos admiten transmisión inalámbrica o transmisión de señales de fibra óptica, lo que los hace adecuados para escenarios de inspección médica o industrial.
2. ¿Por qué es importante el rendimiento en condiciones de poca luz para los módulos de endoscopio?
Cuando la luz ambiental dentro del cuerpo o en la tubería es insuficiente, el módulo debe estar equipado con un sensor de alta sensibilidad y una lente de gran apertura, y combinarse con algoritmos de reducción de ruido para garantizar la claridad del campo oscuro. Algunos productos adoptan iluminación suplementaria infrarroja o tecnología HDR para mejorar el rendimiento en condiciones de poca luz.
3. ¿Cuál es la importancia del rango de profundidad de campo del módulo?
La gran profundidad de campo puede presentar claramente objetos cercanos y lejanos simultáneamente, lo que reduce la necesidad de enfocar con frecuencia y es adecuado para cirugía endoscópica. Se utiliza poca profundidad de campo para resaltar detalles planos específicos, como el examen epidérmico.
