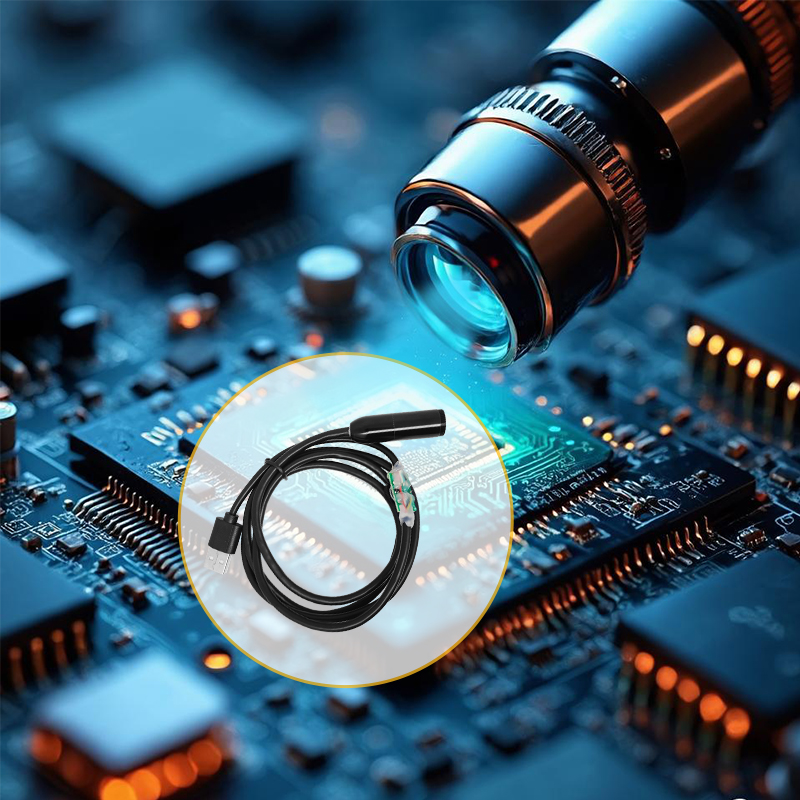

オートフォーカス 1/3.06 インチ 12MP CMOS センサー USB2.0 防水内視鏡カメラモジュール

製品概要

高精度光学イメージング ソリューションの主要メーカーおよびサプライヤーとして、当社はこの高度なオートフォーカス内視鏡カメラ モジュールを紹介します。このデバイスは、専門的な調達と複雑なシステム統合の厳しい要求を満たすように特別に設計されており、優れた明瞭さとシームレスな操作信頼性を実現します。診断および検査機器に最先端のビジュアル技術を提供できるように設計されています。

• 超高精細 12 メガピクセルの画像解像度により、細部まで鮮明にキャプチャします。
• 3.5cmから無限遠までのインテリジェントオートフォーカス機構。
• コンパクトな直径 14.5 mm の堅牢で防水性のあるスチール製スリーブ構造。
• プラグアンドプレイ USB 2.0 インターフェイスにより、迅速な導入とシステム互換性が保証されます。

製品説明

目に見えないものを絶対的な権限で明らかにするように設計された画像デバイスを使用して、視覚検査の新時代に足を踏み入れましょう。この 12MP オートフォーカス内視鏡カメラ モジュールは、最も狭くアクセスできない空間から鮮明な視覚フィードバックを提供することで、複雑な診断および検査のワークフローを変革します。直径が正確に 14.5 mm の滑らかな冷間圧延鋼製スリーブ内に収められたこのモジュールは、触ると信じられないほど頑丈に感じられ、狭い導管、複雑な機械、繊細な構造の空洞の中を、引っかかったり摩耗を引き起こすことなくスムーズに滑るように設計されています。動作中、マクロのクローズアップから遠くの焦点への移行は事実上知覚できず、驚くべき鮮明さと流れるような動きで微細な表面テクスチャや内部の異常を即座に捉えます。上位 1/3.06 インチ CMOS センサーの統合により、すべてのビジュアル出力が完璧な精度でレンダリングされ、標準的な検査ツールでよく発生する粒子の粗いアーティファクトやモーション ブラーがなくなります。このモジュールは、手動による焦点合わせや不適切な照明に伴う当て推量を排除することで、オペレーターやエンジニアが迅速かつ高精度の評価を行えるようにします。これは、機器のダウンタイムの削減、診断手順の加速、および要求の厳しい医療、産業、科学環境における品質管理基準の大幅な向上に直接つながります。

製品仕様 製品

名	オートフォーカス 1/3.06 インチ 12MP CMOS センサー USB2.0 防水内視鏡カメラモジュール
センサー	1/3.06インチCMOS
画素	12メガピクセル
解像度	3840×3104
画素サイズ	1.12μm×1.12μm
口径（F.NO） 視野	F2.2
（FOV）	80.9°
フレームレート	最大30fps
フォーカスタイプ 焦点	オートフォーカス
距離	3.5cm～無限大
照明（LED）	8 個の白色 SMD チップ LED (4500-5000K 色温度)
インターフェース/取付タイプ	USB2.0
プロトコル	UVC (プラグアンドプレイ)
電源	5V
モジュール寸法	36.6mm(長さ)×∅14.5mm(直径)
動作温度	0℃～50℃
対応OS	Windows XP、Windows 7 (直接互換性)
商標	誠実第一

主な機能とハイライト

微細検査や内部観察における最も永続的な課題を解決するように設計されたこのカメラ モジュールは、トップレベルの光学エンジニアリングと堅牢な耐久性を統合しています。運用効率を向上させ、重要な意思決定プロセスに妥協のない視覚データを提供するように構築されています。

• 比類のない視覚的忠実度: 高解像度センサーと高度な光学レンズの組み合わせにより、最も微細な欠陥や生物学的詳細さえも鮮明で否定できない焦点に確実に焦点を当てます。
• シームレスな統合ワークフロー: 標準化されたプロトコルとインターフェイスを利用することで、エンジニアリング チームは面倒なドライバーのインストールやソフトウェアの競合を回避でき、新しい検査装置を市場に投入するのに必要な時間を大幅に短縮できます。
• 弾力性のある構造的完全性: 外側ケーシングの触感の強さにより、内部の敏感な光学コンポーネントが毎日の厳しい使用中に物理的衝撃、摩擦、環境汚染物質から保護され続けることが保証されます。
• アダプティブイルミネーションテクノロジー: 正確に校正された照明アレイは、反射金属表面での露出オーバーや、光を吸収する深いキャビティでの露出不足などの一般的な問題を防ぎます。

コアイメージングとセンサーパフォーマンス

この画像処理能力の中心には、驚異的な 3840 × 3104 の超高解像度を実現するために細心の注意を払って設計された、プレミアム 1/3.06 インチ 12MP CMOS センサーが搭載されています。この優れたピクセル密度により、キャプチャされたすべてのフレームに実用的なデータが豊富に含まれることが保証されます。重要な微細検査を実行する場合、1.12μm × 1.12μm のピクセル サイズは革新的なものとなり、デジタル顕微鏡のように機能して、低解像度のセンサーでは検出できない非常に細かいテクスチャ、ヘアラインの亀裂、微妙な色の変化を正確に捕捉します。

• 最大 30fps のフレーム レートを達成し、動的な観察や迅速なプローブの移動中に、完全にスムーズで途切れのない視覚体験を保証します。
• 12 メガピクセルのアーキテクチャによりデジタル ズーム機能が大幅に強化され、オペレーターはすぐにピクセル化されたり、重要な詳細が失われたりすることなく、画像を拡大して詳細に検査できるようになります。
• CMOS アーキテクチャ内で最適化された信号対雑音比により、画像が鮮明でクリアな状態を維持し、厳格な医療診断と産業品質保証の両方に必要な高精度の画像処理が可能になります。

サイズと構造設計

物理的な制約は、もはや高品質の目視検査の障壁ではありません。このモジュールは、長さわずか 36.6 mm、直径 14.5 mm という超コンパクトな建築上の設置面積を誇ります。外側は特殊なスチールスリーブで強化されており、触ると冷たくて密度が高く、非常に耐久性があります。この構造上の選択は、単に美的であるだけではありません。それは現場での使用の厳しい現実に対する強力な盾として機能します。

• 流線型の円筒形状により、カメラは摩擦や構造的損傷を引き起こすことなく、狭くて曲がりくねったパイプライン、複雑なエンジン ブロック、または繊細な解剖学的経路を難なく通過できます。
• 一体化されたスチール製ケースはモジュールの物理的強度を大幅に向上させ、優れた耐衝突性と耐摩耗性を提供し、デバイスの動作寿命を大幅に延長します。
• 完全防水になるように設計された密閉構造は、繊細な内部 DSP およびセンサー コンポーネントを湿気、潤滑剤、体液から保護し、湿った環境や水没した環境でも中断のないパフォーマンスを保証します。

光学および集光システム

このモジュールの光学構成は、手動による焦点調整に伴う操作上の摩擦を排除するように設計されています。明るいF2.2の大口径と80.9°の広大な視野を備えたこのレンズは、豊富な光を取り込みながら検査エリアを広く包括的に提供します。しかし、このシステムの真の素晴らしさは、その応答性の高いオート フォーカス テクノロジーにあります。

• インテリジェントなオートフォーカス機構は、3.5cm のマクロ距離から無限遠までのターゲットをシームレスに追跡してロックし、プローブがさまざまな深度を移動するときに瞬時に適応します。
• F2.2 絞りはセンサーと完全に調和して機能し、光の収集を最大化し、洞窟のような暗い空間を移動する場合でも画像の被写界深度と鮮明さを維持します。
• 焦点プロセスを自動化することで、オペレーターはダイヤルやソフトウェア スライダーを常に微調整するのではなく、視覚データの分析に完全に集中できるため、検査時間が短縮され、人的エラーが削減されます。

照明と環境適応性

特に内視鏡用途に特有の真っ暗な環境では、優れた照明がなければ優れたイメージングは​​不可能です。この課題を克服するために、モジュールには 8 個の高効率白色 SMD チップ LED の統合アレイが装備されています。これらの光源は、自然光によく似た 4500 ～ 5000K の色温度を発するように正確に調整されています。この特定の波長は、正確な視覚的評価にとって非常に重要です。

• 自然光の色温度は、過度に青または黄色の人工光によってしばしば引き起こされる深刻な色の歪みを防ぎ、生体組織や色分けされた電線を絶対的な精度で識別します。
• 8 個の LED 構成により、均一で影のない補助照明が提供され、ダークスポットが完全に排除され、80.9° の視野全体が明るく均一に照明されます。
• 厳しい条件下でも動作するように設計されたこのモジュールは、堅牢な帯電防止特性を備え、0°C ～ 50°C の温度範囲にわたって完璧な動作安定性を維持するため、冷却された産業施設と暖かい生物学的環境の両方で高い信頼性を実現します。

インターフェースとシステムの互換性

プロフェッショナル機器の統合の領域では、展開速度とシステムの安定性が最も重要です。この内視鏡カメラ モジュールは、ユニバーサル USB 2.0 インターフェイスを中心に設計されており、高速データ伝送と信頼性の高い 5V 電源を単一の合理化された接続に組み合わせています。これにより、外部電源ブリックや独自のキャプチャ カードの煩雑さが解消されます。

• UVC (USB ビデオ クラス) プロトコルに厳密に準拠しているということは、デバイスが真のプラグ アンド プレイ機能を提供し、独自のドライバーや複雑なソフトウェアのインストールがまったく必要ないことを意味します。
• Windows XP や Windows 7 などのレガシーで安定したオペレーティング システムとの直接ネイティブ互換性により、コストのかかる IT アップグレードを強いることなく、モジュールを既存の産業用制御端末や医療ワークステーションに即座に統合できます。
• この標準化された接続により、調達チームやシステム インテグレーターの技術的障壁が大幅に下がり、二次開発コストが削減され、最終的な機器アセンブリの市場投入までの時間が短縮されます。

アプリケーションとシナリオの適応性

12MP 解像度、インテリジェント オートフォーカス、頑丈な 14.5 mm プロファイルの有機的な統合により、このカメラ モジュールに並外れた多用途性が与えられます。幅広いプロ仕様のアプリケーションの視覚的コアとして機能するように細心の注意を払って調整されており、最も重要な場所に紛れもない視覚的証拠を提供します。

• 医療内視鏡分野: 医療機器の限られた設置スペースに最適な寸法で、高解像度イメージングとオートフォーカスが体腔内の複雑な詳細を正確に捕捉し、臨床診断に明確で信頼性の高い視覚サポートを提供します。
• 産業用マイクロコンポーネント検査: PCB 電子部品や精密機械ギアなどの微小なターゲットを評価する場合、近接焦点機能により微細な表面欠陥、ヘアライン クラック、組み立てのずれを正確に特定し、品質管理を強化します。
• 精密機器のメンテナンス: コンパクトなスチール被覆構造は、重機、航空宇宙エンジン、複雑な機器の限られた内部空間に容易に侵入し、迅速なトラブルシューティングのための明確な視覚データをメンテナンス チームに提供します。
• 科学的研究と分析: 生物学的サンプルや材料の微細構造の顕微鏡分析に最適で、厳密な実験記録や科学的レビューに必要な安定した高品質の生画像データを提供します。

私たちを選ぶ理由

光学部品の専門メーカーと提携するということは、品質、一貫性、技術の進歩を優先するサプライチェーンを確保することを意味します。最終製品の信頼性は、統合するコンポーネントの完全性に完全に依存していることを私たちは理解しています。

• 妥協のない品質管理: すべてのカメラモジュールは、施設から出荷される前に光学的透明性、防水性、焦点精度について厳格なテストを受けており、欠陥許容度がゼロであることが保証されています。
• 優れたエンジニアリング: CMOS センサーの統合とマイクロレンズの製造に関する当社の深い専門知識により、小型イメージングの可能性の限界を押し広げることができます。
• 専用の統合サポート: 当社のモジュールがお客様独自のハードウェアおよびソフトウェア システムとシームレスに連携できるように、包括的な技術文書と応答性の高いエンジニアリング サポートを提供します。
• スケーラブルな生産能力: ニッチな医療機器の特殊なバッチが必要な場合でも、産業用検査ツールの大量の継続供給が必要な場合でも、当社の製造インフラはお客様の運用需要に合わせて拡張できるように構築されています。

よくある質問

1. 内視鏡カメラモジュールはどのように画像を処理して出力しますか?

このモジュールは、前面の光学レンズを通じて内部の視覚データを収集し、高性能 12MP CMOS センサーを通じて電気信号に変換します。この信号は、統合された画像処理チップによって即座に最適化され、高度なノイズ低減およびエッジ強調アルゴリズムが適用されてから、USB 2.0 インターフェイス経由で原始的な高解像度ビデオ信号が出力されます。

2. 専門的な検査において 12MP 解像度が重要なのはなぜですか?

標準モジュールは 720p または 1080p を使用する場合がありますが、12 メガピクセル (3840x3104) 解像度では、飛躍的に多くの視覚データが提供されます。これは、医療診断や精密な産業品質管理において非常に重要です。これにより、オペレータは、画像が読み取り不能なピクセルに劣化することなく、微小な欠陥や組織の異常をデジタルでズームインでき、絶対的な診断精度が保証されます。

3. オートフォーカス機構により業務効率はどのように向上しますか?

従来の固定焦点または手動焦点の内視鏡では、オペレーターが鮮明な画像を取得するために常にプローブの距離を調整したり、物理ダイヤルを回したりする必要があります。当社のオートフォーカス技術は、焦点距離を 3.5cm から無限遠まで自動的かつ迅速に調整します。これにより、オペレータはパイプやキャビティ内でカメラを自由に移動できると同時に、画像が継続的に鮮明なままとなり、時間を大幅に節約し、フラストレーションを軽減できます。

4. 4500 ～ 5000K の色温度 LED の具体的な利点は何ですか?

暗い環境での照明により、観察されるオブジェクトの色が歪むことがあります。 4500 ～ 5000K の範囲は自然光を厳密に再現します。この自然な色温度は、健康な生体組織と炎症を起こした生体組織を区別する場合でも、暗いマシン シャーシ内の正しい色分けされた配線を識別する場合でも、物体の本物の色を真に復元するため、非常に重要です。

5. このモジュールの統合には専門のソフトウェア エンジニアが必要ですか?

全くない。このモジュールは標準 USB 2.0 インターフェイスで設計されており、UVC (USB ビデオ クラス) プロトコルを厳密にサポートしています。これは、プラグアンドプレイデバイスとして機能することを意味します。カスタム ドライバーを作成する必要がなく、Windows XP や Windows 7 などの標準オペレーティング システムによって直接認識されるため、統合時間とエンジニアリング コストが大幅に削減されます。

6. 14.5mm のアウター ケーシングは過酷な環境でどれくらい耐久性がありますか?

レンズとセンサーのアセンブリは、特殊な冷間圧延鋼スリーブに完全に統合されています。これにより、直径 14.5 mm の細いボディで非常に狭いスペースにアクセスできるだけでなく、優れた落下防止、衝突防止、耐摩耗性の機能も提供します。さらに、防水シーリングにより、液体、油、湿った環境にさらされても内部電子機器が損傷することはありません。
