Auto Focus 1/3.06 tuuman 12MP CMOS-anturi USB2.0 vedenpitävä endoskooppikameramoduuli

Tuotteen yleiskatsaus

Tarkkuusoptisten kuvantamisratkaisujen johtavana valmistajana ja toimittajana esittelemme tämän erittäin edistyneen automaattitarkennetun endoskooppikameramoduulin. Tämä laite on suunniteltu erityisesti täyttämään ammattimaisen hankinnan ja monimutkaisen järjestelmäintegroinnin tiukat vaatimukset, ja se tarjoaa poikkeuksellisen selkeyden ja saumattoman toimintavarmuuden. Se on suunniteltu antamaan diagnostiikka- ja tarkastuslaitteidesi käyttöön huippuluokan visuaalinen tekniikka.

• Huipputerävä 12 megapikselin kuvantamisresoluutio takaa täydellisen yksityiskohdan.
• Älykäs automaattitarkennusmekanismi 3,5 cm:stä äärettömään.
• Vankka, vedenpitävä teräsholkkirakenne, jonka halkaisija on 14,5 mm.
• Plug-and-play USB 2.0 -liitäntä varmistaa nopean käyttöönoton ja järjestelmän yhteensopivuuden.

Tuotteen kuvaus

Astu uuteen visuaalisen tarkastuksen aikakauteen kuvantamislaitteella, joka on suunniteltu paljastamaan näkymätön ehdottomalla auktoriteetilla. Tämä 12 megapikselin automaattitarkennettava endoskooppikameramoduuli muuttaa monimutkaiset diagnostiikka- ja tarkastustyönkulut toimittamalla kristallinkirkasta visuaalista palautetta ahtaimmista ja luoksepääsemättömistä tiloista. Tyylikäs, kylmävalssatun teräsholkin sisällä, jonka halkaisija on tarkasti 14,5 mm, moduuli tuntuu kosketettaessa uskomattoman kestävältä, ja se on suunniteltu liukumaan sujuvasti kapeiden putkien, monimutkaisten koneiden ja herkkien rakenteellisten onteloiden läpi takertumatta tai aiheuttamatta hankausta. Kun se toimii, siirtyminen makrolähikuvista kaukaisiin polttopisteisiin on käytännössä huomaamaton, ja se lukittuu hetkessä pieniin pintakuvioihin tai sisäisiin poikkeamiin silmiinpistävän terävyyden ja sulavan liikkeen avulla. Integroitu korkealuokkainen 1/3,06 tuuman CMOS-kenno varmistaa, että jokainen visuaalinen tulos renderöidään erinomaisella tarkkuudella, ilman rakeisia esineitä ja liikeepäterävyyttä, jotka usein vaivaavat tavallisia tarkastustyökaluja. Poistamalla manuaaliseen tarkennukseen ja riittämättömään valaistukseen liittyvät arvailut, tämä moduuli antaa käyttäjille ja insinööreille mahdollisuuden suorittaa nopeita ja erittäin tarkkoja arviointeja. Tämä tarkoittaa suoraan laitteiden seisokkien vähenemistä, nopeutettuja diagnostisia toimenpiteitä ja huomattavasti korkeampia laadunvalvontastandardeja vaativissa lääketieteellisissä, teollisissa ja tieteellisissä ympäristöissä.

Tuotteen tekniset tiedot

Tuotteen nimi	Auto Focus 1/3.06 tuuman 12MP CMOS-anturi USB2.0 vedenpitävä endoskooppikameramoduuli
Anturin	1/3,06 tuuman CMOS
pikselin	12 megapikseliä
resoluutio	3840×3104
Pikselikoko	1,12 μm × 1,12 μm
Aukko (F.NO)	F2.2
Näkökenttä (FOV) Kuvataajuus	80,9°
Tarkennustyyppi	Max 30 fps
Tarkennusalueen	Automaattinen tarkennus
valaistus	3,5 cm ~ ääretön
(LED)	8 kpl valkoista SMD-sirun LED-valoa (4500-5000K värilämpötila)
Liitäntä/asennustyyppi	USB 2.0
Protokolla	UVC (Plug and Play)
Virtalähdemoduulin	5V
mitat	36,6 mm (pituus) × ∅14,5 mm (halkaisija)
Käyttölämpötila	0 °C - 50 °C
Tuettu käyttöjärjestelmä	Windows XP, Windows 7 (suora yhteensopivuus)
tavaramerkki	ENSIN vilpittömästi

Tärkeimmät ominaisuudet ja kohokohdat

Tämä kameramoduuli on suunniteltu ratkaisemaan mikrotarkastuksen ja sisäisen havainnoinnin vakavimpia haasteita, ja siinä yhdistyvät huippuluokan optinen suunnittelu ja kestävä kestävyys. Se on rakennettu parantamaan toiminnan tehokkuutta ja tarjoamaan tinkimätöntä visuaalista tietoa kriittisiä päätöksentekoprosesseja varten.

• Vertaansa vailla oleva visuaalinen tarkkuus: Korkearesoluutioisen anturin ja edistyneiden optisten linssien yhdistelmä varmistaa, että jopa kaikkein mikroskooppiset viat tai biologiset yksityiskohdat tuodaan terävästi, kiistattomasti.
• Saumaton integroinnin työnkulku: Käyttämällä standardoituja protokollia ja rajapintoja, suunnittelutiimit voivat ohittaa työläs ajurien asennukset ja ohjelmistoristiriidat, mikä vähentää merkittävästi aikaa, joka tarvitaan uusien tarkastuslaitteiden tuomiseen markkinoille.
• Kimmoisa rakenteellinen eheys: Ulkokuoren kosketuslujuus takaa, että sen sisällä olevat herkät optiset komponentit pysyvät suojattuna fyysisiltä iskuilta, kitkalta ja ympäristön epäpuhtauksilta raskaan päivittäisen käytön aikana.
• Mukautuva valaistustekniikka: Tarkasti kalibroitu valaistusryhmä estää yleiset ongelmat, jotka liittyvät ylivalotukseen heijastavilla metallipinnoilla tai alivalotuksella syvissä, valoa absorboivissa onteloissa.

Ydinkuvantamisen ja anturin suorituskyky

Tämän kuvantamisvoiman ytimessä on ensiluokkainen 1/3,06 tuuman 12 megapikselin CMOS-kenno, joka on huolellisesti suunniteltu tuottamaan hämmästyttävä 3840 × 3104 ultra-teräväpiirtoresoluutio. Tämä poikkeuksellinen pikselitiheys varmistaa, että jokainen kaapattu kuva sisältää runsaasti käyttökelpoista dataa. Kun suoritat kriittisiä mikrotarkastuksia, 1,12 μm × 1,12 μm pikselikosta tulee pelin muuttaja, joka toimii kuin digitaalinen mikroskooppi, joka tallentaa tarkasti erittäin hienot tekstuurit, hiusrajamurtumat ja hienovaraiset värivaihtelut, joita pienemmän resoluution anturit eivät yksinkertaisesti pysty havaitsemaan.

• Saavuttaa 30 fps:n enimmäiskuvanopeuden, mikä takaa täydellisen tasaisen, pätkimättömän visuaalisen kokemuksen dynaamisten havaintojen ja anturin nopeiden liikkeiden aikana.
• 12 megapikselin arkkitehtuuri parantaa merkittävästi digitaalisen zoomin ominaisuuksia, jolloin käyttäjät voivat suurentaa kuvia lähempää tarkastelua varten ilman välitöntä pikseloitumista tai kriittisten yksityiskohtien menetystä.
• CMOS-arkkitehtuurin optimoitu signaali-kohinasuhde varmistaa, että kuvat pysyvät terävinä ja kirkkaina, mikä tarjoaa korkean tarkkuuden kuvantamisen, jota tarvitaan sekä tiukassa lääketieteellisessä diagnostiikassa että teollisuuden laadunvarmistuksessa.

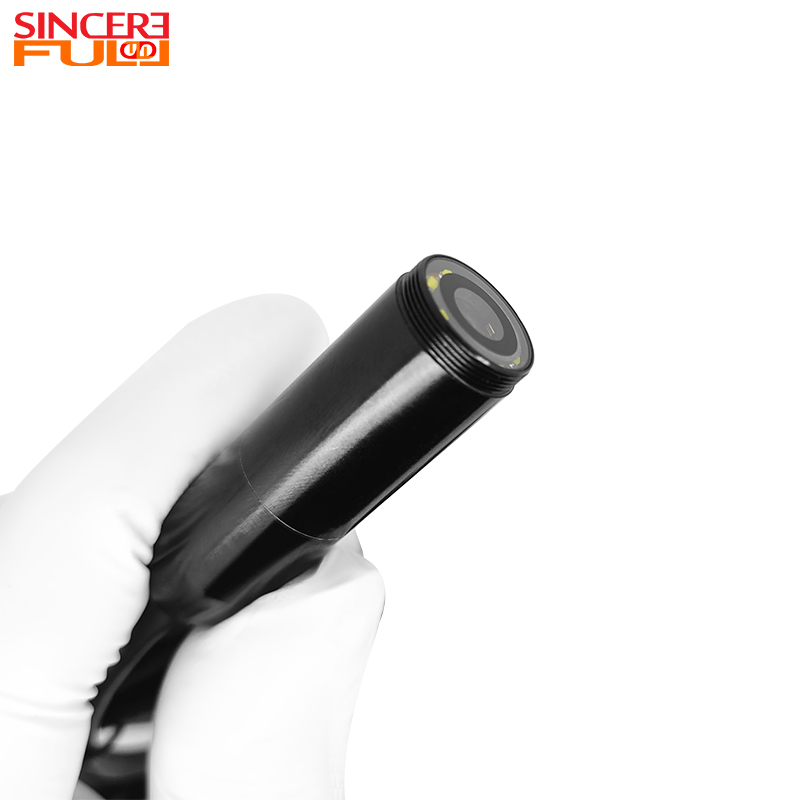

Koko ja rakennesuunnittelu

Fyysiset rajoitteet eivät enää ole este korkealaatuiselle silmämääräiselle tarkastukselle. Tällä moduulilla on erittäin kompakti arkkitehtoninen jalanjälki, jonka pituus on vain 36,6 mm ja halkaisija 14,5 mm. Ulkopuoli on vahvistettu erikoisteräsholkilla, joka tuntuu kylmältä, tiheältä ja poikkeuksellisen kestävältä kosketuksessa. Tämä rakenteellinen valinta ei ole pelkästään esteettinen; se toimii mahtavana suojana kenttäkäytön ankaria realiteetteja vastaan.

• Virtaviivaisen sylinterimäisen geometrian ansiosta kamera voi navigoida vaivattomasti tiukkojen, kiertyvien putkien, monimutkaisten moottorilohkojen tai herkkien anatomisten reittien läpi aiheuttamatta kitkaa tai rakenteellisia vaurioita.
• Integroitu teräskotelo nostaa huomattavasti moduulin fyysistä vahvuutta tarjoten erinomaiset törmäyksenesto- ja kulumisenestoominaisuudet, jotka pidentävät merkittävästi laitteen käyttöikää.
• Täysin vedenpitäväksi suunniteltu tiivis rakenne suojaa herkkää sisäistä DSP:tä ja anturin komponentteja kosteudelta, voiteluaineilta ja kehon nesteiltä varmistaen keskeytymättömän suorituskyvyn kosteissa tai vedenalaisissa ympäristöissä.

Optinen ja tarkennusjärjestelmä

Tämän moduulin optinen konfiguraatio on suunniteltu eliminoimaan manuaaliseen polttovälin säätöön liittyvä toiminnallinen kitka. Suurella F2.2-aukolla ja laajalla 80,9°:n näkökentällä varustettu objektiivi vetää runsaasti valoa ja tarjoaa laajan ja kattavan perspektiivin tarkastusalueelta. Tämän järjestelmän todellinen loisto piilee kuitenkin sen erittäin herkästi reagoivassa Auto Focus -tekniikassa.

• Älykäs automaattitarkennusmekanismi seuraa ja lukittuu saumattomasti kohteisiin 3,5 cm:n makroetäisyydeltä aina äärettömään ja mukautuu välittömästi, kun anturi liikkuu eri syvyyksissä.
• F2.2-aukko toimii täydellisessä sopusoinnussa anturin kanssa maksimoidakseen valon kerääntymisen ja varmistaakseen, että kuvat säilyttävät syväterävyyden ja terävyyden myös navigoitaessa luolissa, pimeissä tiloissa.
• Automatisoimalla fokusprosessi, käyttäjät voivat keskittyä kokonaan visuaalisen datan analysointiin sen sijaan, että he säätelevät jatkuvasti valitsimia tai ohjelmiston liukusäätimiä, mikä nopeuttaa tarkastusaikoja ja vähentää inhimillisiä virheitä.

Valaistus ja sopeutuvuus ympäristöön

Ylivoimainen kuvantaminen on mahdotonta ilman erinomaista valaistusta, etenkin endoskooppisille sovelluksille tyypillisissä pilkkomustissa ympäristöissä. Tämän haasteen voittamiseksi moduulissa on integroitu 8 tehokkaan valkoisen SMD-sirun LED-sarja. Nämä valonlähteet on tarkasti kalibroitu lähettämään 4500-5000K värilämpötilaa, mikä jäljittelee tarkasti luonnollista päivänvaloa. Tämä erityinen aallonpituus on ratkaisevan tärkeä tarkan visuaalisen arvioinnin kannalta.

• Luonnollinen päivänvalon värilämpötila estää liian sinisen tai keltaisen keinovalon aiheuttaman vakavan värivääristymän, mikä varmistaa, että biologiset kudokset tai värikoodatut sähköjohdot tunnistetaan ehdottomalla tarkkuudella.
• 8-LED-kokoonpano tarjoaa tasaisen, varjottoman lisävalaistuksen, poistaa tummat täplät kokonaan ja varmistaa, että koko 80,9°:n näkökenttä on kirkkaasti ja tasaisesti valaistu.
• Moduuli on rakennettu menestymään vaativissa olosuhteissa, ja siinä on vankat antistaattiset ominaisuudet ja se säilyttää virheettömän toiminnan vakauden lämpötila-alueella 0 °C - 50 °C, mikä tekee siitä erittäin luotettavan sekä jäähdytetyissä teollisuuslaitoksissa että lämpimissä biologisissa ympäristöissä.

Liitäntä ja järjestelmä yhteensopivuus

Ammattilaitteiden integroinnin alalla käyttöönottonopeus ja järjestelmän vakaus ovat ensiarvoisen tärkeitä. Tämä endoskooppikameramoduuli on suunniteltu yleisen USB 2.0 -liitännän ympärille, joka yhdistää nopean tiedonsiirron ja luotettavan 5 V:n virtalähteen yhdeksi virtaviivaiseksi yhteydeksi. Tämä eliminoi ulkoisten tehopalikoiden ja patentoitujen sieppauskorttien sotkun.

• UVC (USB Video Class) -protokollan tiukka noudattaminen tarkoittaa, että laite tarjoaa todellisen plug-and-play-toiminnon, joka ei vaadi täysin omia ohjaimia tai monimutkaisia ​​ohjelmistoasennuksia.
• Suora, natiivi yhteensopivuus vanhojen ja vakaiden käyttöjärjestelmien, kuten Windows XP ja Windows 7, kanssa varmistaa, että moduuli voidaan integroida välittömästi olemassa oleviin teollisuuden ohjauspäätteisiin ja lääketieteellisiin työasemiin ilman, että se vaatii kalliita IT-päivityksiä.
• Tämä standardoitu liitettävyys alentaa dramaattisesti hankintatiimien ja järjestelmäintegraattoreiden teknisiä esteitä, mikä vähentää toissijaisia ​​kehityskustannuksia ja nopeuttaa lopullisten laitekokoonpanojen markkinoille tuloa.

Sovellusten ja skenaarioiden mukautuvuus

12 megapikselin resoluution, älykkään automaattitarkennuksen ja kestävän 14,5 mm:n profiilin orgaaninen integraatio antaa tälle kameramoduulille poikkeuksellisen monipuolisuuden. Se on huolellisesti räätälöity toimimaan visuaalisena ytimenä laajalle kirjolle ammattitason sovelluksia, ja se tarjoaa kiistatonta visuaalista näyttöä siellä, missä sillä on eniten merkitystä.

• Lääketieteellinen endoskopiakenttä: Täydellisesti mitoitettu lääketieteellisten laitteiden ahtaisiin asennustiloihin, sen teräväpiirtokuvaus ja automaattitarkennus tallentavat tarkasti kehon onteloiden monimutkaiset yksityiskohdat ja tarjoavat selkeän, luotettavan visuaalisen tuen kliiniselle diagnostiikalle.
• Teollisuuden mikrokomponenttien tarkastus: Arvioitaessa pieniä kohteita, kuten PCB-elektronisia komponentteja tai tarkkuusmekaanisia vaihteita, tarkka tarkennuskyky tunnistaa tarkasti mikroskooppiset pintavirheet, hiushalkeamat ja kokoonpanopoikkeamat, mikä vahvistaa laadunvalvontaa.
• Tarkkuuslaitteiden huolto: Kompakti, teräspäällysteinen rakenne tunkeutuu helposti raskaiden koneiden, ilmailumoottoreiden ja monimutkaisten instrumenttien ahtaisiin sisätiloihin ja tarjoaa huoltotiimille selkeät visuaaliset tiedot nopeaa vianetsintää varten.
• Tieteellinen tutkimus ja analyysi: Ihanteellinen biologisten näytteiden ja materiaalien mikrorakenteiden mikroskooppiseen analyysiin, joka tuottaa vakaata, korkealaatuista raakakuvadataa, jota tarvitaan tiukkaan kokeelliseen dokumentointiin ja tieteelliseen tarkasteluun.

Miksi valita meidät

Kumppanuus optisten komponenttien valmistajan kanssa tarkoittaa toimitusketjun turvaamista, joka asettaa etusijalle laadun, johdonmukaisuuden ja teknologisen kehityksen. Ymmärrämme, että lopputuotteesi luotettavuus riippuu täysin integroimiesi komponenttien eheydestä.

• Tinkimätön laadunvalvonta: Jokainen kameramoduuli testataan tarkasti optisen kirkkauden, vedenpitävyyden ja polttotarkkuuden varmistamiseksi ennen lähtöä laitoksestamme, mikä varmistaa nollatoleranssin.
• Erinomaista suunnittelua: Syvä asiantuntemuksemme CMOS-kennojen integroinnista ja mikrolinssien valmistuksesta antaa meille mahdollisuuden ylittää pienoiskuvantamisen mahdollisuuksien rajoja.
• Omistettu integraatiotuki: Tarjoamme kattavan teknisen dokumentaation ja responsiivisen suunnittelutuen varmistaaksemme, että moduulimme toimivat saumattomasti omien laitteisto- ja ohjelmistojärjestelmienne kanssa.
• Skaalautuva tuotantokapasiteetti: Tarvitsetpa erikoistuneen erän niche-lääkinnälliselle laitteelle tai suuria määriä jatkuvatoimituksia teollisiin tarkastustyökaluihin, valmistusinfrastruktuurimme on rakennettu skaalautumaan toiminnallisten tarpeidesi mukaan.

FAQ

1. Miten endoskoopin kameramoduuli käsittelee ja tulostaa kuvia?

Moduuli kerää sisäistä visuaalista dataa etuoptisen linssin kautta ja muuntaa sen sähköiseksi signaaliksi tehokkaan 12 megapikselin CMOS-kennon kautta. Tämän signaalin optimoidaan välittömästi integroidulla kuvankäsittelypiirillä, joka käyttää edistyneitä kohinanvaimennus- ja reunanparannusalgoritmeja ennen kuin se lähettää koskemattoman, teräväpiirtovideosignaalin USB 2.0 -liitännän kautta.

2. Miksi 12 megapikselin resoluutio on tärkeä ammattimaisen tarkastuksen kannalta?

Vaikka vakiomoduulit voivat käyttää 720p tai 1080p, 12 megapikselin (3840x3104) resoluutio tarjoaa eksponentiaalisesti enemmän visuaalista dataa. Tämä on kriittistä lääketieteellisessä diagnostiikassa ja tarkassa teollisessa laadunvalvonnassa, koska sen avulla käyttäjät voivat zoomata digitaalisesti lähemmäs mikrovikoja tai kudospoikkeavuuksia ilman, että kuva hajoaa lukukelvottomaksi pikseleiksi, mikä varmistaa absoluuttisen diagnostisen tarkkuuden.

3. Miten automaattitarkennusmekanismi parantaa toiminnan tehokkuutta?

Perinteiset kiinteän tai manuaalisen tarkennuksen endoskoopit edellyttävät, että käyttäjä säätää jatkuvasti anturin etäisyyttä tai kääntää fyysisiä valitsimia saadakseen selkeän kuvan. Automaattitarkennustekniikkamme säätää polttovälin automaattisesti ja nopeasti 3,5 cm:stä äärettömään. Näin käyttäjä voi liikuttaa kameraa vapaasti putken tai ontelon läpi kuvan pysyessä jatkuvasti terävänä, mikä säästää huomattavasti aikaa ja vähentää turhautumista.

4. Mikä on 4500-5000K värilämpötilan LEDien erityinen etu?

Valaistus pimeässä ympäristössä voi usein vääristää tarkkailtavan kohteen väriä. 4500-5000K-alue jäljittelee tiiviisti luonnonvaloa. Tämä luonnollinen värilämpötila on elintärkeä, koska se todella palauttaa esineiden aidot värit – olipa kyseessä sitten terveen ja tulehtuneen biologisen kudoksen erottaminen tai oikean värikoodatun johdotuksen tunnistaminen tumman koneen rungon sisällä.

5. Edellyttääkö tämän moduulin integrointi erikoistuneita ohjelmistosuunnittelijoita?

Ei ollenkaan. Moduuli on suunniteltu tavallisella USB 2.0 -liitännällä ja tukee ehdottomasti UVC (USB Video Class) -protokollaa. Tämä tarkoittaa, että se toimii plug and play -laitteena. Vakiokäyttöjärjestelmät, kuten Windows XP ja Windows 7, tunnistavat sen suoraan ilman, että sinun tarvitsee kirjoittaa mukautettuja ohjaimia, mikä vähentää merkittävästi integrointiaikaa ja suunnittelukustannuksia.

6. Kuinka kestävä 14,5 mm:n ulkokuori on ankarissa olosuhteissa?

Linssi ja anturikokoonpano on täysin integroitu erikoistuneeseen kylmävalssatun teräsholkkiin. Tämä ei vain salli ohuen 14,5 mm:n halkaisijan pääsyn erittäin ahtaisiin tiloihin, vaan tarjoaa myös poikkeuksellisen putoamisen, törmäyksenesto- ja kulumisenesto-ominaisuudet. Lisäksi vedenpitävä tiiviste varmistaa, että nesteille, öljyille tai kosteille ympäristöille altistuminen ei vaaranna sisäistä elektroniikkaa.
