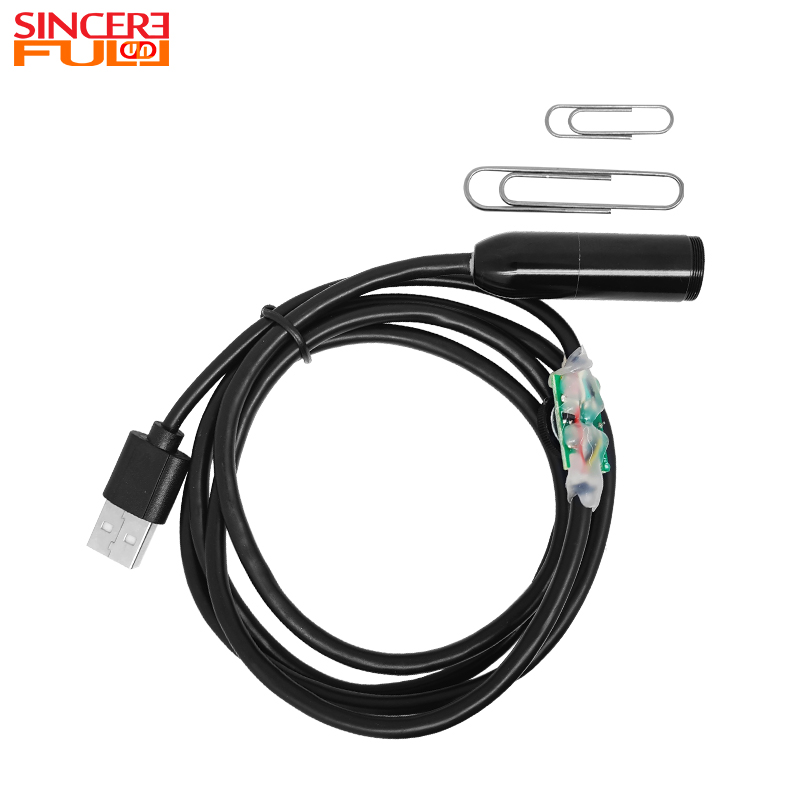

Modulo fotocamera endoscopio impermeabile USB 2.0 con sensore CMOS da 12 MP con messa a fuoco automatica da 1/3,06 pollici

Panoramica del prodotto

In qualità di produttore e fornitore leader di soluzioni di imaging ottico di precisione, presentiamo questo modulo fotocamera per endoscopio con messa a fuoco automatica altamente avanzato. Progettato appositamente per soddisfare le rigorose esigenze degli appalti professionali e dell'integrazione di sistemi complessi, questo dispositivo offre chiarezza eccezionale e affidabilità operativa senza soluzione di continuità. È progettato per potenziare le vostre apparecchiature diagnostiche e di ispezione con una tecnologia visiva all'avanguardia.

• Risoluzione di imaging ad altissima definizione da 12 megapixel per un'acquisizione dei dettagli impeccabile.
• Meccanismo di messa a fuoco automatica intelligente che va da 3,5 cm a infinito.
• Struttura robusta e impermeabile con manicotto in acciaio con un diametro compatto di 14,5 mm.
• Interfaccia USB 2.0 plug-and-play che garantisce una rapida implementazione e compatibilità del sistema.

Descrizione del prodotto

Entra in una nuova era di ispezione visiva con un dispositivo di imaging progettato per rivelare l'invisibile con assoluta autorità. Questo modulo fotocamera per endoscopio con messa a fuoco automatica da 12 MP trasforma complessi flussi di lavoro diagnostici e di ispezione fornendo un feedback visivo cristallino dagli spazi più ristretti e inaccessibili. Racchiuso in un elegante manicotto in acciaio laminato a freddo che misura esattamente 14,5 mm di diametro, il modulo risulta incredibilmente robusto al tatto, progettato per scivolare agevolmente attraverso condotti stretti, macchinari complessi e delicate cavità strutturali senza impigliarsi o causare abrasioni. Mentre funziona, la transizione dai macro primi piani ai punti focali distanti è praticamente impercettibile, fissandosi istantaneamente su minute texture superficiali o anomalie interne con sorprendente nitidezza e movimento fluido. L'integrazione di un sensore CMOS di alto livello da 1/3,06 pollici garantisce che ogni output visivo venga reso con una precisione impeccabile, privo degli artefatti granulosi e delle sfocature da movimento che spesso affliggono gli strumenti di ispezione standard. Eliminando le congetture associate alla messa a fuoco manuale e all'illuminazione inadeguata, questo modulo consente agli operatori e agli ingegneri di condurre valutazioni rapide ed estremamente accurate. Ciò si traduce direttamente in tempi di inattività ridotti delle apparecchiature, procedure diagnostiche accelerate e standard di controllo qualità notevolmente elevati in ambienti medici, industriali e scientifici esigenti.

Specifiche del prodotto

Nome del prodotto	Modulo fotocamera endoscopio impermeabile USB 2.0 con sensore CMOS da 12 MP con messa a fuoco automatica da 1/3,06 pollici
Sensore	CMOS da 1/3,06 pollici
pixel	12 Megapixel
Risoluzione	3840×3104
Dimensioni pixel	1,12μm × 1,12μm
Apertura (F.NO)	F2.2
Campo visivo (FOV)	80,9°
Frequenza fotogrammi	Massimo 30 fps
Tipo di messa a fuoco	Messa a fuoco automatica
Campo di messa a fuoco	3,5 cm ~ Infinito
Illuminazione (LED)	8 LED chip SMD bianchi (temperatura colore 4500-5000K)
Interfaccia/Tipo di montaggio	USB 2.0
Protocollo Modulo	UVC (Plug and Play)
di alimentazione	5 V
Dimensioni	36,6 mm (lunghezza) × ∅14,5 mm (diametro)
Temperatura operativa	Da 0°C a 50°C
Sistema operativo supportato	Windows XP, Windows 7 (compatibilità diretta)
Marchio	PRIMA SINCERO

Caratteristiche principali e punti salienti

Progettato per risolvere le sfide più persistenti nella microispezione e nell'osservazione interna, questo modulo fotocamera integra un'ingegneria ottica di alto livello con una robusta durata. È costruito per migliorare l'efficienza operativa e fornire dati visivi senza compromessi per i processi decisionali critici.

• Fedeltà visiva senza pari: la combinazione di un sensore ad alta risoluzione e lenti ottiche avanzate garantisce che anche i difetti più microscopici o i dettagli biologici vengano messi a fuoco in modo nitido e innegabile.
• Flusso di lavoro di integrazione perfetta: utilizzando protocolli e interfacce standardizzati, i team di ingegneri possono evitare noiose installazioni di driver e conflitti di software, riducendo drasticamente il tempo necessario per immettere sul mercato nuove apparecchiature di ispezione.
• Integrità strutturale resiliente: la resistenza tattile dell'involucro esterno garantisce che i componenti ottici sensibili all'interno rimangano protetti da urti fisici, attrito e contaminanti ambientali durante il rigoroso uso quotidiano.
• Tecnologia di illuminazione adattiva: il sistema di illuminazione calibrato con precisione previene i problemi comuni di sovraesposizione su superfici metalliche riflettenti o sottoesposizione in cavità profonde che assorbono la luce.

Immagini principali e prestazioni del sensore

Al centro di questo potente sistema di imaging si trova un sensore CMOS premium da 1/3,06 pollici e 12 MP, meticolosamente progettato per offrire un'incredibile risoluzione ad altissima definizione di 3840×3104. Questa eccezionale densità di pixel garantisce che ogni fotogramma catturato sia ricco di dati utilizzabili. Quando si eseguono microispezioni critiche, la dimensione dei pixel di 1,12μm × 1,12μm diventa un punto di svolta, agendo come un microscopio digitale per catturare con precisione texture estremamente fini, fratture sottili e sottili variazioni di colore che i sensori a bassa risoluzione semplicemente non sono in grado di rilevare.

• Raggiunge un frame rate massimo di 30 fps, garantendo un'esperienza visiva perfettamente fluida e senza scatti durante le osservazioni dinamiche e i movimenti rapidi della sonda.
• L'architettura da 12 megapixel migliora significativamente le capacità dello zoom digitale, consentendo agli operatori di ingrandire le immagini per un'ispezione più ravvicinata senza subire un'immediata pixelizzazione o perdita di dettagli critici.
• Il rapporto segnale-rumore ottimizzato all'interno dell'architettura CMOS garantisce che le immagini rimangano nitide e chiare, fornendo l'imaging ad alta precisione richiesto sia per la rigorosa diagnostica medica che per il controllo della qualità industriale.

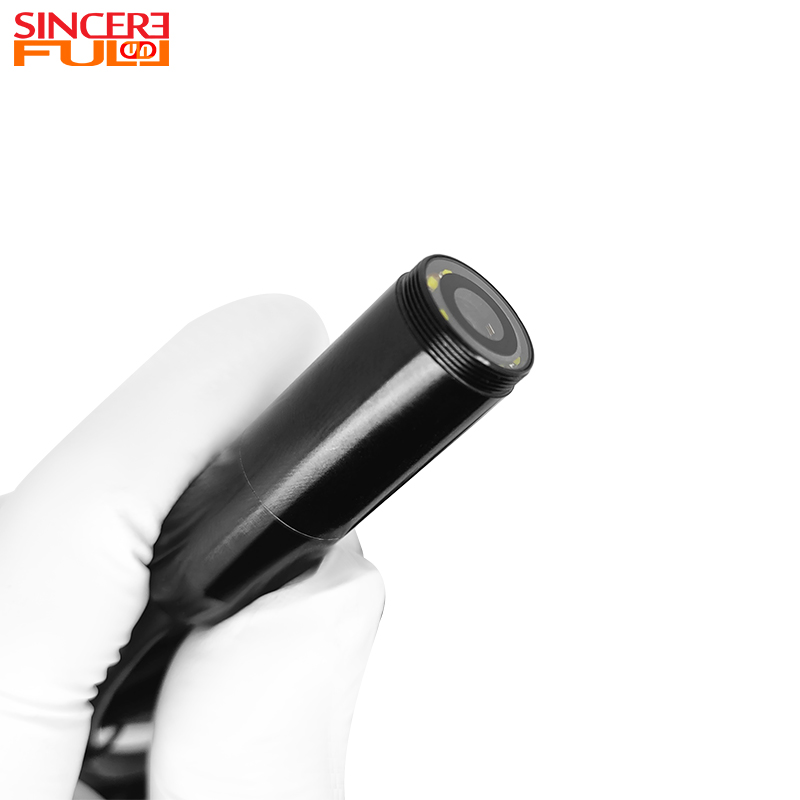

Dimensioni e progettazione strutturale

I vincoli fisici non rappresentano più un ostacolo per un’ispezione visiva di alta qualità. Questo modulo vanta un ingombro architettonico ultracompatto, misurando solo 36,6 mm di lunghezza e 14,5 mm di diametro. L'esterno è rinforzato con uno speciale rivestimento in acciaio che risulta freddo, denso ed eccezionalmente resistente al tatto. Questa scelta strutturale non è meramente estetica; funge da formidabile scudo contro la dura realtà dell'uso sul campo.

• La geometria cilindrica e snella consente alla telecamera di spostarsi senza sforzo attraverso tubazioni strette e tortuose, blocchi motore complessi o delicati percorsi anatomici senza causare attriti o danni strutturali.
• L'involucro in acciaio integrato aumenta drasticamente la resistenza fisica del modulo, offrendo proprietà anticollisione e antiusura superiori che prolungano significativamente la durata operativa del dispositivo.
• Progettata per essere completamente impermeabile, la struttura sigillata protegge i delicati componenti interni del DSP e del sensore da umidità, lubrificanti e fluidi corporei, garantendo prestazioni ininterrotte in ambienti umidi o sommersi.

Sistema ottico e di messa a fuoco

La configurazione ottica di questo modulo è progettata per eliminare l'attrito operativo associato alle regolazioni focali manuali. Dotato di una brillante ampia apertura F2.2 e di un ampio campo visivo di 80,9°, l'obiettivo attira molta luce fornendo allo stesso tempo una prospettiva ampia e completa dell'area di ispezione. La vera genialità di questo sistema, tuttavia, risiede nella sua tecnologia Auto Focus altamente reattiva.

• Il meccanismo di messa a fuoco automatica intelligente traccia e blocca perfettamente bersagli che vanno da una distanza macro di 3,5 cm fino all'infinito, adattandosi istantaneamente mentre la sonda si muove attraverso profondità variabili.
• L'apertura F2.2 funziona in perfetta armonia con il sensore per massimizzare la raccolta della luce, garantendo che le immagini mantengano la profondità di campo e la nitidezza anche quando si naviga attraverso spazi bui e cavernosi.
• Automatizzando il processo focale, gli operatori possono concentrarsi interamente sull'analisi dei dati visivi invece di modificare costantemente i quadranti o i cursori del software, accelerando così i tempi di ispezione e riducendo l'errore umano.

Illuminazione e adattabilità ambientale

L'imaging di qualità superiore è impossibile senza un'illuminazione superiore, soprattutto negli ambienti bui come la pece tipici delle applicazioni endoscopiche. Per vincere questa sfida, il modulo è dotato di una serie integrata di 8 chip LED SMD bianchi ad alta efficienza. Queste sorgenti luminose sono calibrate con precisione per emettere una temperatura di colore di 4500-5000 K, che imita fedelmente la luce del giorno naturale. Questa specifica lunghezza d'onda è fondamentale per una valutazione visiva accurata.

• La temperatura del colore della luce diurna naturale previene la grave distorsione del colore spesso causata da luci artificiali eccessivamente blu o gialle, garantendo che i tessuti biologici o i cavi elettrici codificati a colori siano identificati con assoluta precisione.
• La configurazione a 8 LED fornisce un'illuminazione supplementare uniforme e priva di ombre, eliminando completamente i punti scuri e garantendo che l'intero campo visivo di 80,9° sia illuminato in modo brillante e uniforme.
• Costruito per resistere in condizioni impegnative, il modulo presenta robuste proprietà antistatiche e mantiene una stabilità operativa impeccabile in un intervallo di temperature compreso tra 0°C e 50°C, rendendolo altamente affidabile sia in impianti industriali refrigerati che in ambienti biologici caldi.

Compatibilità di interfaccia e sistema

Nell'ambito dell'integrazione delle apparecchiature professionali, la velocità di implementazione e la stabilità del sistema sono fondamentali. Questo modulo telecamera per endoscopio è progettato attorno a un'interfaccia USB 2.0 universale, che combina la trasmissione dei dati ad alta velocità e un'alimentazione affidabile da 5 V in un'unica connessione semplificata. Ciò elimina l'ingombro di alimentatori esterni e schede di acquisizione proprietarie.

• La stretta aderenza al protocollo UVC (USB Video Class) significa che il dispositivo offre una vera funzionalità plug-and-play, che non richiede assolutamente driver proprietari o installazioni software complesse.
• La compatibilità diretta e nativa con sistemi operativi legacy e stabili come Windows XP e Windows 7 garantisce che il modulo possa essere immediatamente integrato nei terminali di controllo industriale e nelle workstation mediche esistenti senza forzare costosi aggiornamenti IT.
• Questa connettività standardizzata riduce drasticamente le barriere tecniche per i team di approvvigionamento e gli integratori di sistemi, riducendo i costi di sviluppo secondari e accelerando il time-to-market per gli assemblaggi delle apparecchiature finali.

Adattabilità ad applicazioni e scenari

L'integrazione organica della risoluzione da 12 MP, della messa a fuoco automatica intelligente e di un robusto profilo da 14,5 mm conferisce a questo modulo fotocamera una straordinaria versatilità. È meticolosamente progettato per fungere da nucleo visivo per un ampio spettro di applicazioni di livello professionale, fornendo prove visive innegabili dove conta di più.

• Campo di endoscopia medica: perfettamente dimensionato per gli spazi di installazione ristretti di apparecchiature mediche, l'imaging ad alta definizione e la messa a fuoco automatica catturano con precisione dettagli complessi all'interno delle cavità corporee, offrendo un supporto visivo chiaro e affidabile per la diagnostica clinica.
• Ispezione di microcomponenti industriali: quando si valutano target minuscoli come componenti elettronici PCB o ingranaggi meccanici di precisione, la capacità di messa a fuoco ravvicinata identifica accuratamente difetti superficiali microscopici, incrinature capillari e deviazioni di assemblaggio, rafforzando il controllo di qualità.
• Manutenzione delle apparecchiature di precisione: la struttura compatta rivestita in acciaio penetra facilmente negli spazi interni ristretti di macchinari pesanti, motori aerospaziali e strumenti complessi, fornendo ai team di manutenzione dati visivi chiari per una rapida risoluzione dei problemi.
• Ricerca scientifica e analisi: ideale per l'analisi microscopica di campioni biologici e microstrutture di materiali, fornendo dati di immagini grezzi stabili e di alta qualità necessari per una documentazione sperimentale rigorosa e una revisione scientifica.

Perché scegliere noi

Collaborare con un produttore dedicato di componenti ottici significa garantire una catena di fornitura che privilegia la qualità, la coerenza e il progresso tecnologico. Comprendiamo che l'affidabilità del vostro prodotto finale dipende interamente dall'integrità dei componenti che integrate.

• Controllo di qualità senza compromessi: ogni modulo della fotocamera viene sottoposto a test rigorosi per verificarne la chiarezza ottica, l'integrità dell'impermeabilità e la precisione focale prima di lasciare la nostra struttura, garantendo una tolleranza zero ai difetti.
• Eccellenza ingegneristica: la nostra profonda esperienza nell'integrazione dei sensori CMOS e nella produzione di microlenti ci consente di ampliare i confini di ciò che è possibile nell'imaging miniaturizzato.
• Supporto di integrazione dedicato: forniamo documentazione tecnica completa e supporto tecnico reattivo per garantire che i nostri moduli si interfacciano perfettamente con i vostri sistemi hardware e software proprietari.
• Capacità di produzione scalabile: se avete bisogno di un lotto specializzato per un dispositivo medico di nicchia o di una fornitura continua di volumi elevati per strumenti di ispezione industriale, la nostra infrastruttura di produzione è costruita per adattarsi alle vostre esigenze operative.

Domande frequenti

1. In che modo il modulo della fotocamera dell'endoscopio elabora e trasmette le immagini?

Il modulo raccoglie i dati visivi interni attraverso la lente ottica anteriore e li converte in un segnale elettrico tramite il sensore CMOS da 12 MP ad alte prestazioni. Questo segnale viene quindi immediatamente ottimizzato da un chip di elaborazione delle immagini integrato, che applica algoritmi avanzati di riduzione del rumore e miglioramento dei bordi prima di emettere un segnale video incontaminato e ad alta definizione tramite l'interfaccia USB 2.0.

2. Perché la risoluzione da 12 MP è importante per l'ispezione professionale?

Mentre i moduli standard possono utilizzare 720p o 1080p, una risoluzione da 12 Megapixel (3840x3104) fornisce una quantità esponenzialmente maggiore di dati visivi. Ciò è fondamentale nella diagnostica medica e nel controllo di qualità industriale di precisione, poiché consente agli operatori di ingrandire digitalmente i microdifetti o le anomalie dei tessuti senza che l'immagine si degradi in pixel illeggibili, garantendo un'assoluta precisione diagnostica.

3. In che modo il meccanismo di messa a fuoco automatica migliora l'efficienza operativa?

Gli endoscopi tradizionali a fuoco fisso o manuale richiedono che l'operatore regoli costantemente la distanza della sonda o ruoti i quadranti fisici per ottenere un'immagine chiara. La nostra tecnologia di messa a fuoco automatica regola automaticamente e rapidamente la lunghezza focale da 3,5 cm a infinito. Ciò consente all'operatore di muovere liberamente la telecamera attraverso un tubo o una cavità mentre l'immagine rimane sempre nitida, risparmiando tempo significativo e riducendo la frustrazione.

4. Qual è il vantaggio specifico dei LED con temperatura di colore 4500-5000K?

L'illuminazione in ambienti bui può spesso distorcere il colore dell'oggetto osservato. La gamma 4500-5000K riproduce fedelmente la luce naturale. Questa temperatura di colore naturale è vitale perché ripristina veramente i colori autentici degli oggetti, sia distinguendo tra tessuti biologici sani da quelli infiammati, sia identificando il corretto cablaggio codificato a colori all'interno del telaio scuro di una macchina.

5. L'integrazione di questo modulo richiede ingegneri informatici specializzati?

Affatto. Il modulo è progettato con un'interfaccia USB 2.0 standard e supporta rigorosamente il protocollo UVC (USB Video Class). Ciò significa che funziona come un dispositivo plug-and-play. Viene riconosciuto direttamente dai sistemi operativi standard come Windows XP e Windows 7 senza la necessità di scrivere driver personalizzati, riducendo drasticamente i tempi di integrazione e i costi di progettazione.

6. Quanto è resistente l'involucro esterno da 14,5 mm in ambienti difficili?

Il gruppo lente e sensore è completamente integrato in uno speciale manicotto in acciaio laminato a freddo. Ciò non solo consente al sottile diametro di 14,5 mm di accedere a spazi estremamente ristretti, ma fornisce anche eccezionali capacità anticaduta, anticollisione e antiusura. Inoltre, la sigillatura impermeabile garantisce che l'esposizione a liquidi, oli o ambienti umidi non comprometta l'elettronica interna.
