SF-C1011USB-D3.9-720P60
誠実第一
この 3.9 mm 超小型の分離型内視鏡カメラ モジュールは、OmniVision の OH01A10 CMOS イメージ センサーに基づいて設計されており、多様で複雑なシナリオにわたる高精度のイメージングに合わせて設計されています。 1MP 有効ピクセルと 1280×800 の解像度を誇り、モーション ブラーのない安定した 720P@60fps の高解像度ビデオ出力を実現し、YUV (非圧縮) と MJPEG (圧縮) の両方のデュアル出力フォーマットをサポートして、さまざまな帯域幅とストレージ要件に柔軟に適応します。このセンサーは、1/11 インチの光学フォーマットと 1.116μm×1.116μm の小さなピクセルを特徴とし、高度な PureCel®Plus‑S テクノロジーと組み合わせて、光感度と信号対雑音比 (SNR) を大幅に向上させ、暗い環境でも鮮明な画像を実現します。

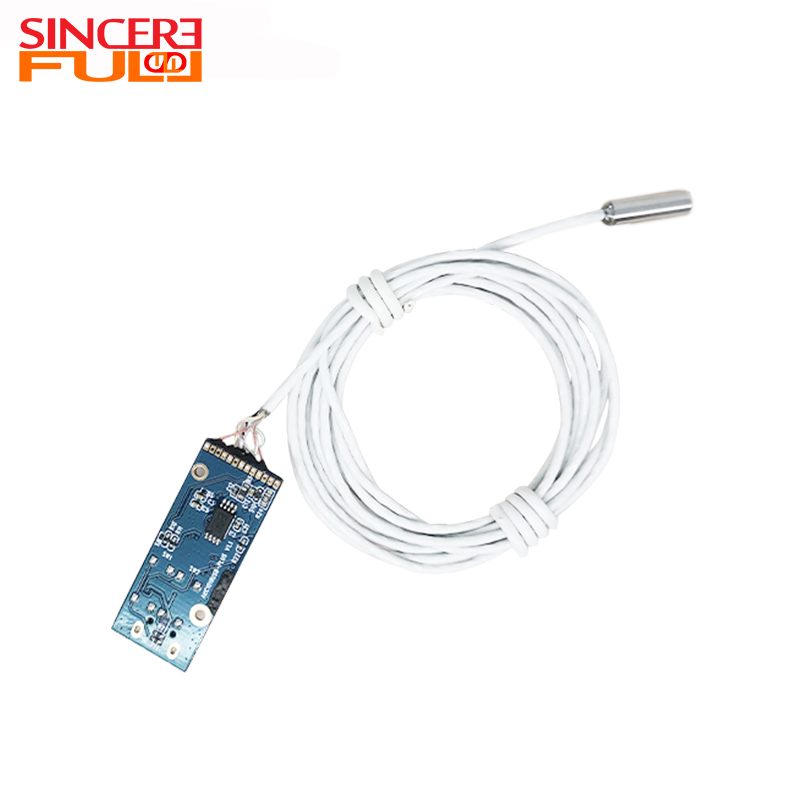

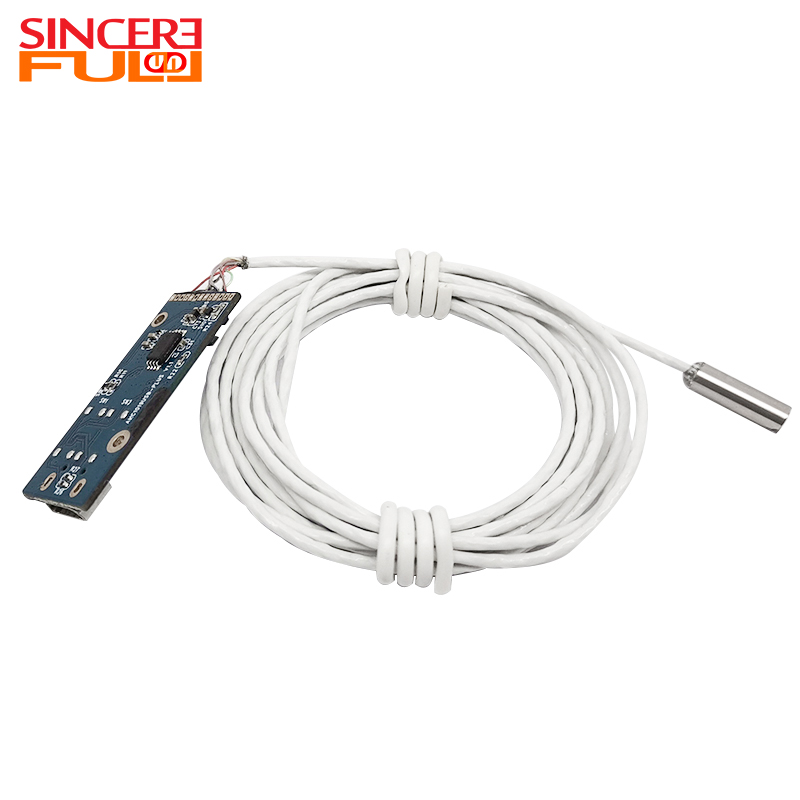

革新的な分離構造を採用したこのモジュールは、USB2.0 速度のデータ転送を可能にする Mini USB-5P インターフェイスを備え、ワイヤー ボンディングを介して DSP ボードに正確に接続されます。 UVC プロトコルに完全に準拠しており、Windows、Mac OS、Linux などの主流のオペレーティング システム上でシームレスなプラグ アンド プレイ機能を実現し、複雑なドライバーのインストールが不要になります。直径わずか3.9mmのレンズ部分は強化スチールシェルと一体化されており、湿気や粉塵、飛沫が発生しやすい環境に耐えられるIP67の防塵・防水性能を実現しています。焦点距離 1.08mm のレンズを搭載し、F4 絞りと D85°×H70°×V40° の正確な視野と組み合わせて 10 ～ 80mm の焦点範囲をカバーし、TV 歪みを -10% 以下に制御して正確な画像を再現します。さらに、0402 仕様の 4 つの白色 LED ライトがフロントエンドに組み込まれており、暗視野撮影に均一かつ十分な補助照明を提供します。このモジュールは SMT および AA (アクティブ アライメント) プロセスを通じて製造されており、CE、FCC、RoHS、Reach などの国際認証に合格しており、信頼できる品質と安全な使用が保証されています。
|
 |
クリアでスムーズな画質: 1MP センサーと PureCel®Plus-S テクノロジーを統合することで、マイクロサイズのフォームファクターで優れた画像の鮮明さ、色再現、低ノイズ性能を実現します。モーションブラーのない720P@60fpsの高解像度の滑らかなビデオ出力をサポートします。

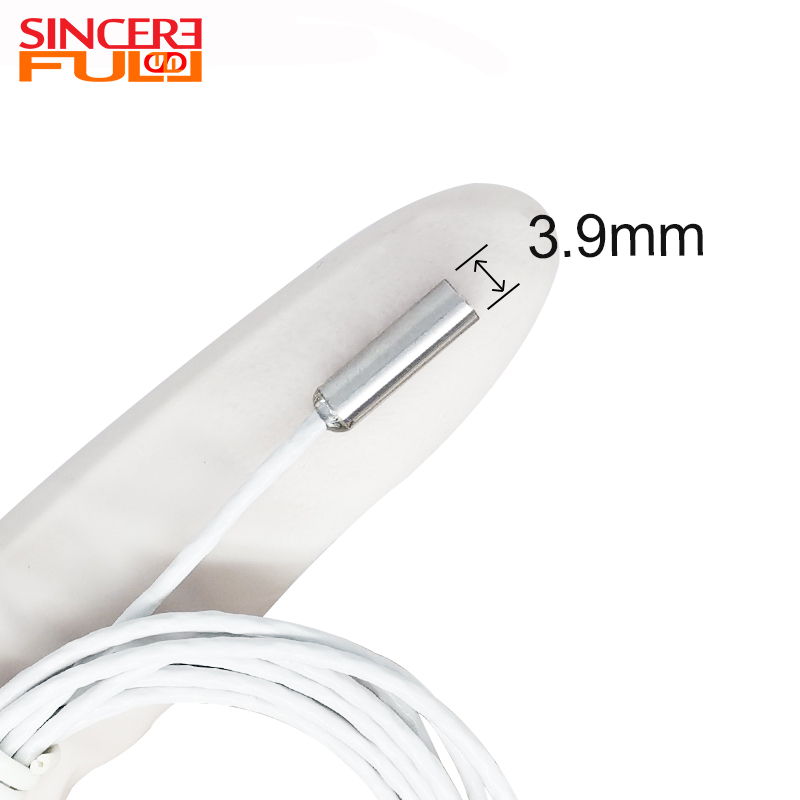

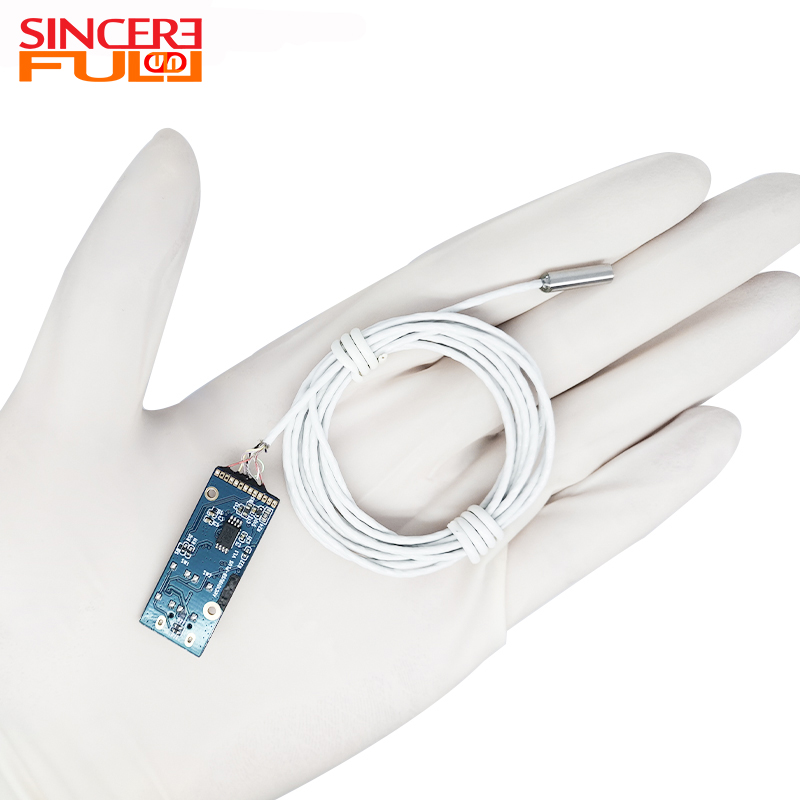

超小型分離構造： DSPボードから分離された3.9mm超薄型レンズモジュールの設計により、スペースを大幅に節約します。さまざまな狭い機器や密閉された機器の内部に簡単に組み込むことができ、工業デザインや医療機器に前例のない柔軟性をもたらします。
プラグアンドプレイ機能: UVC プロトコルに厳密に準拠しており、Windows、macOS、Linux などの主流のオペレーティング システムと互換性があります。コンピュータに接続すると、すぐに標準のカメラ デバイスとして認識されるため、開発プロセスと統合の難しさが大幅に簡素化されます。
信頼性と耐久性のある品質: レンズの保護等級は IP67 で、湿気や水滴などの過酷な環境に耐えることができます。統合されたスチール シェルと SMT+AA 製造プロセスにより、振動や長期使用下でもモジュールの構造的安定性と画像の一貫性が保証されます。

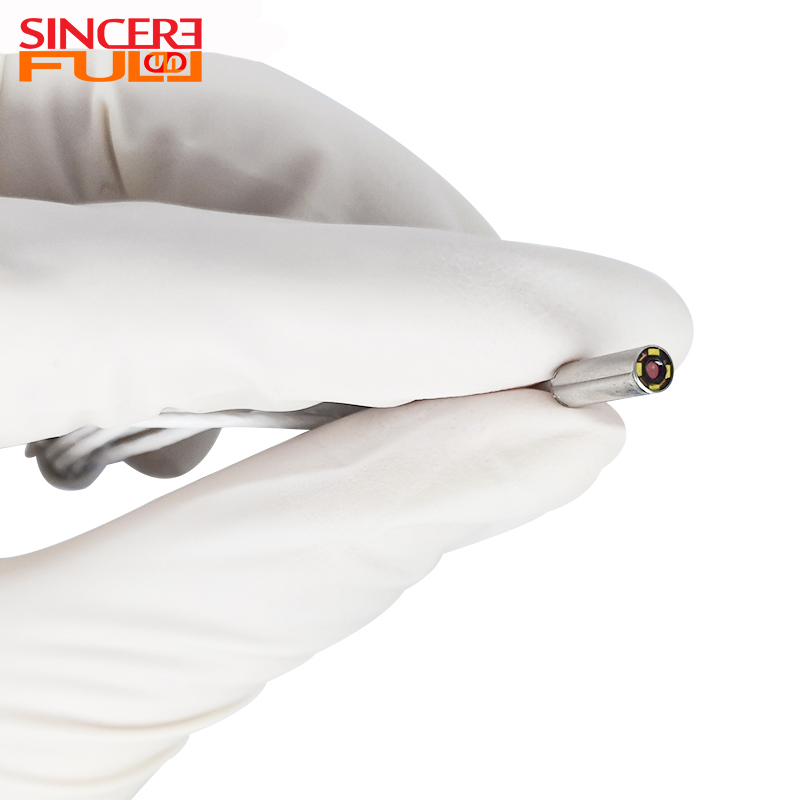

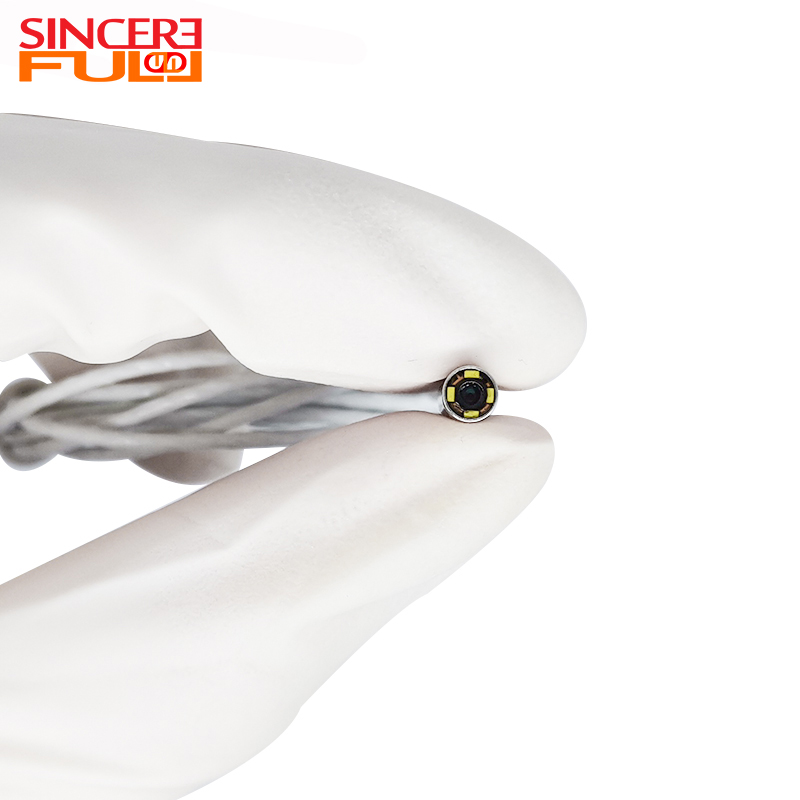

統合照明ソリューション: 4 つのマイクロ LED 補助ライトがモジュールのフロントエンドに直接統合されており、暗視野環境におけるマイクロカメラの照明の問題を解決します。追加の光路設計が不要なため、全体の構成が簡素化されます。
製品名 |
独立した内視鏡カメラモジュール |
センサー |
ＯH01A10 |
センサーサイズ |
1/11インチ |
ピクセル |
1.116μm×1.116μm |
合焦範囲 |
10～80mm |
焦点距離 |
1.08mm |
Fナンバー |
4 |
視野 |
D85°×H70°×V40° |
テレビの歪み |
＜-10% |
導かれた |
4 個 0402 LED |
産業用機器の検査: 小型機械部品 (精密ギア、ベアリングなど) の隙間摩耗検出。パイプ（プラスチック・金属細管など）の内部詰まりや腐食検査。バルブコアの内部状態観察。
電子機器のメンテナンス: 回路基板の隙間の異物検出。電子部品（チップ、コンデンサ等）の内部構造観察。携帯電話やコンピュータなどのデバイスの小型コンポーネントの組み立て検証。
医療補助シナリオ: 小型内視鏡とのマッチング (例: 耳鼻科および口腔科における低侵襲検査)。医療機器の内部清浄度の検出。
自動車・運輸分野：自動車エンジンブロックの隙間検出。ギアボックスの内部部品の状態検査。車載電子機器インターフェースの内部観察。
その他のシナリオ: 屋外機器 (ドローン、屋外計器など) の狭いスペースでのメンテナンス。文化財修復におけるマイクロギャップ観察。家庭用配管（浴室の細い配管など）の詰まり箇所。
USBポートを備えたコンピュータ(Windows/Mac OS/Linux)やUSBデバイスに対応したノートパソコン、一部のタブレットとの接続に対応し、プラグアンドプレイ機能を実現します。
IP67 の防塵・防水性能をサポートしており、湿気や粉塵の多い環境でも使用して、複雑なシナリオの検出ニーズに適応できます。
このモジュールは、YUV (非圧縮) と MJPEG (圧縮) の両方のビデオ出力形式をサポートしており、ユーザーは画質と帯域幅の要件に基づいて選択できます。
主に、医療用内視鏡、産業用パイプライン検査、マイクロカメラを必要とするさまざまな組み込みビジョンシステムなど、サイズ要件が厳しい分野で使用されます。
ワイヤボンディングされた個別のアーキテクチャにより、DSP ボードを遠位先端から離れた場所に柔軟に配置できるため、遠位端の直径が小さくなり、挿入チューブとカテーテルの統合のためのカスタマイズされた人間工学的設計が可能になります。
