SF-C1011USB-D3.9-720P60
SINCEROPRIMO
Questo modulo fotocamera per endoscopio separato ultraminiaturizzato da 3,9 mm è progettato sulla base del sensore di immagine CMOS OH01A10 di OmniVision, progettato su misura per l'imaging ad alta precisione in diversi scenari complessi. Dotato di pixel effettivi da 1 MP e una risoluzione 1280×800, offre un output video stabile ad alta definizione da 720P a 60 fps con zero motion blur, supportando sia i formati di output doppio YUV (non compresso) che MJPEG (compresso) per adattarsi in modo flessibile ai diversi requisiti di larghezza di banda e archiviazione. Il sensore presenta un formato ottico da 1/11 di pollice e minuscoli pixel da 1,116μm×1,116μm, combinato con la tecnologia avanzata PureCel®Plus‑S, che migliora significativamente la sensibilità alla luce e il rapporto segnale-rumore (SNR) per immagini nitide anche in ambienti con scarsa illuminazione.

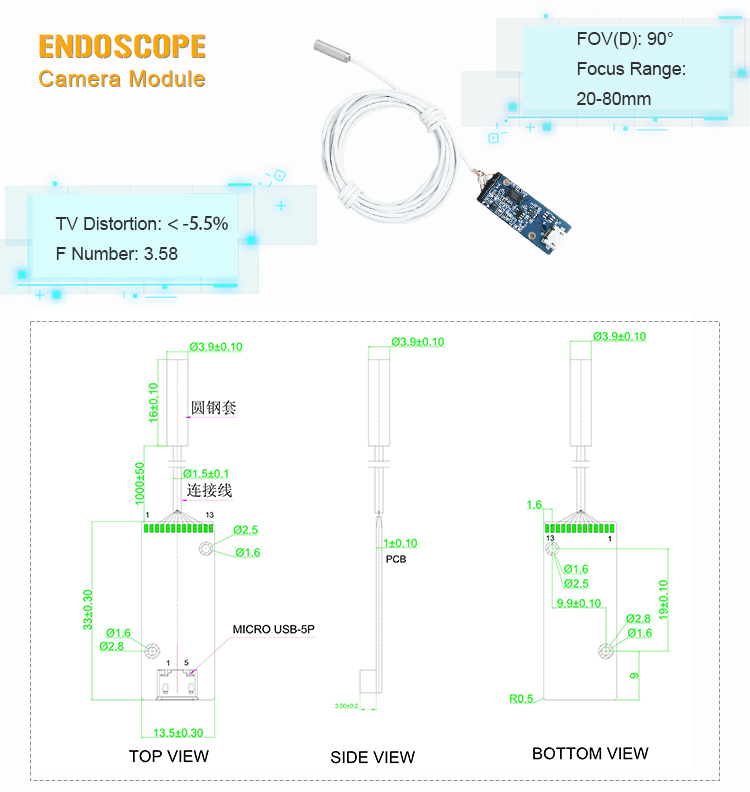

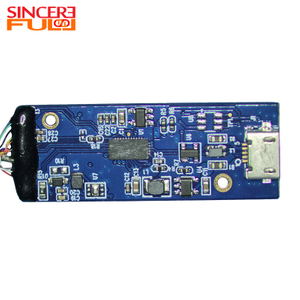

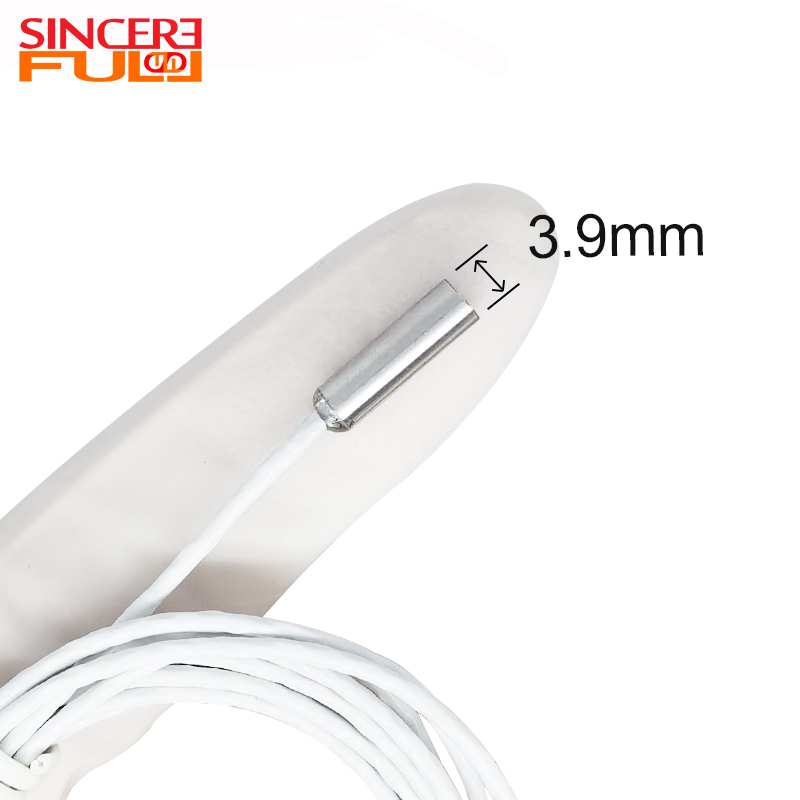

Adottando un'innovativa struttura separata, il modulo si collega precisamente alla scheda DSP tramite wire bonding, con un'interfaccia Mini USB-5P che consente la trasmissione dei dati a velocità USB 2.0. Pienamente compatibile con il protocollo UVC, raggiunge funzionalità plug-and-play senza soluzione di continuità sui principali sistemi operativi tra cui Windows, Mac OS e Linux, eliminando la necessità di complesse installazioni di driver. La parte dell'obiettivo, con un diametro di soli 3,9 mm, è integrata con un guscio in acciaio rinforzato, raggiungendo un grado di resistenza alla polvere e all'acqua IP67 per resistere ad ambienti umidi, polverosi e soggetti a goccioline. Dotato di un obiettivo con lunghezza focale di 1,08 mm, copre un intervallo di messa a fuoco di 10-80 mm, abbinato a un'apertura F4 e un campo visivo preciso di D85°×H70°×V40°, controllando al tempo stesso la distorsione TV inferiore al -10% per una riproduzione accurata delle immagini. Inoltre, nella parte anteriore sono integrate 4 luci LED bianche della specifica 0402 per fornire un'illuminazione supplementare uniforme e sufficiente per le riprese in campo scuro. Prodotto tramite processi SMT e AA (allineamento attivo), il modulo ha superato certificazioni internazionali come CE, FCC, RoHS e Reach, garantendo qualità affidabile e utilizzo sicuro.
|
 |
Qualità dell'immagine chiara e fluida: integrando un sensore da 1 MP con la tecnologia PureCel®Plus-S, raggiunge un'eccellente chiarezza dell'immagine, riproduzione del colore e prestazioni a basso rumore in un fattore di forma di dimensioni ridotte. Supporta un'uscita video fluida ad alta definizione 720P@60fps senza motion blur.

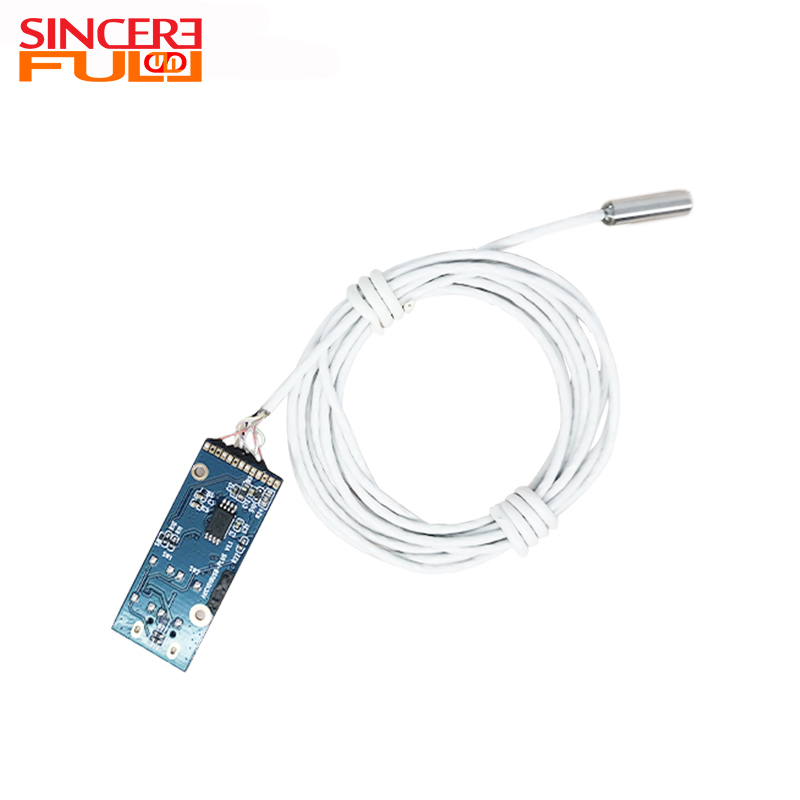

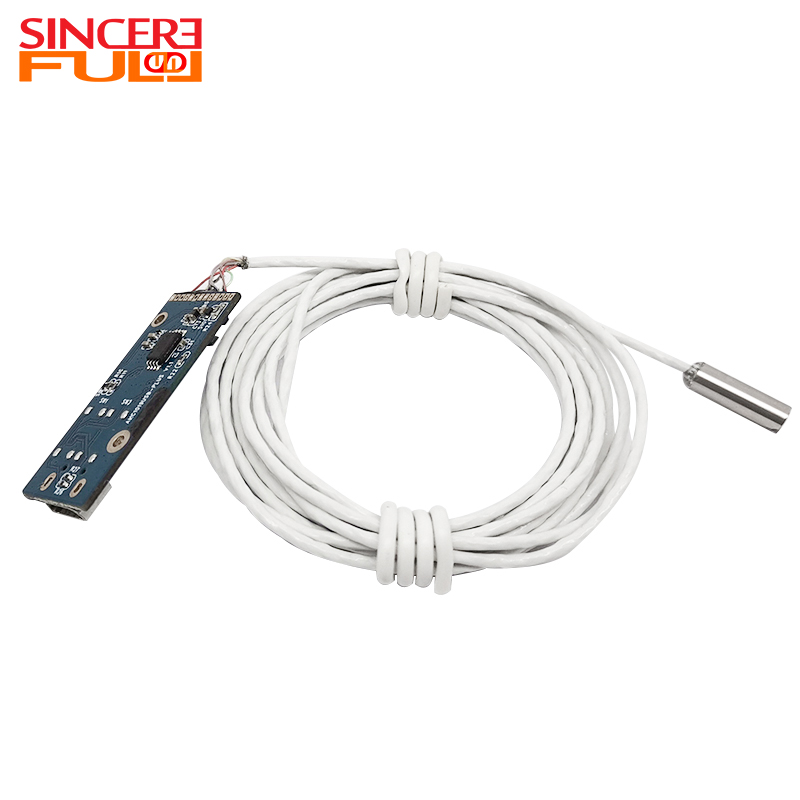

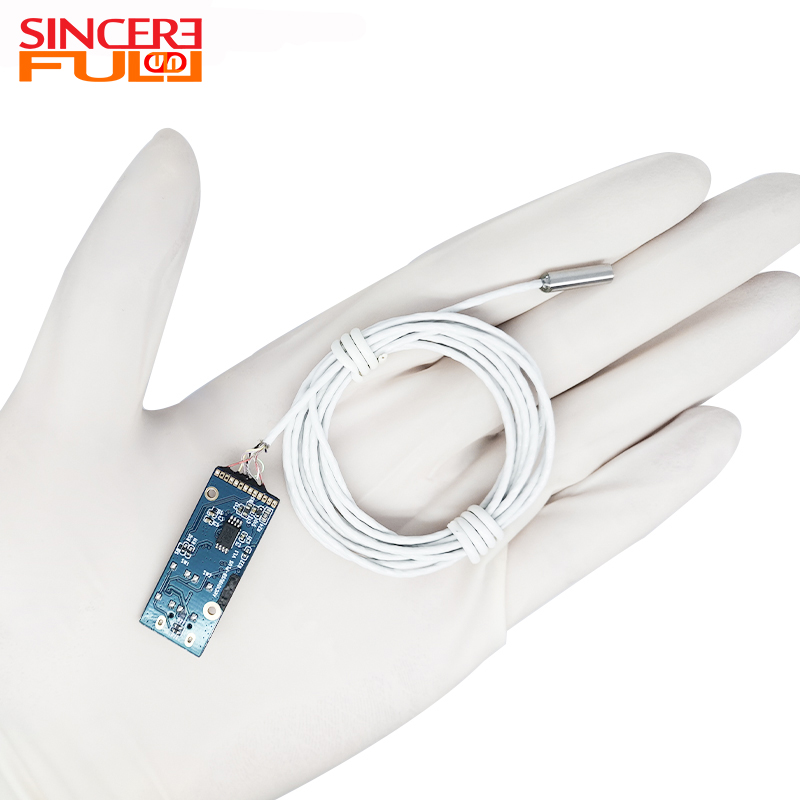

Struttura separata ultraminiaturizzata: il design del modulo obiettivo ultrasottile da 3,9 mm separato dalla scheda DSP consente di risparmiare notevolmente spazio. Può essere facilmente integrato all'interno di varie apparecchiature strette o chiuse, offrendo una flessibilità senza precedenti per la progettazione industriale e i dispositivi medici.
Funzionalità plug-and-play: rigorosamente conforme al protocollo UVC, è compatibile con i sistemi operativi tradizionali come Windows, macOS e Linux. Una volta collegato a un computer, viene immediatamente riconosciuto come un dispositivo fotografico standard, il che semplifica notevolmente il processo di sviluppo e le difficoltà di integrazione.
Qualità affidabile e duratura: il grado di protezione IP67 dell'obiettivo gli consente di resistere ad ambienti difficili come umidità e goccioline di liquidi. Il guscio in acciaio integrato, insieme ai processi di produzione SMT+AA, garantisce stabilità strutturale e coerenza dell'immagine del modulo in condizioni di vibrazione e uso a lungo termine.

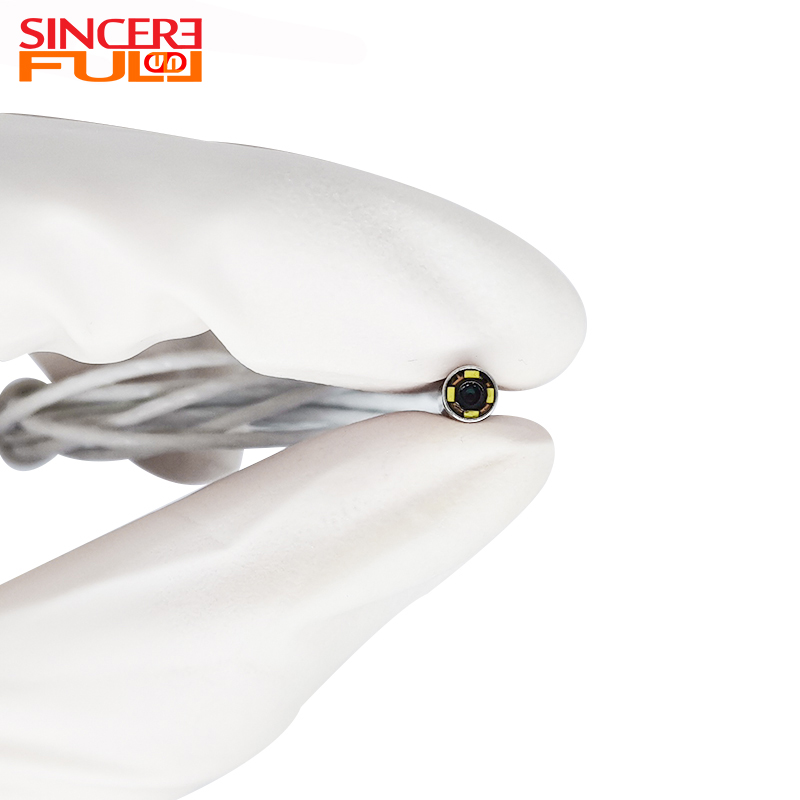

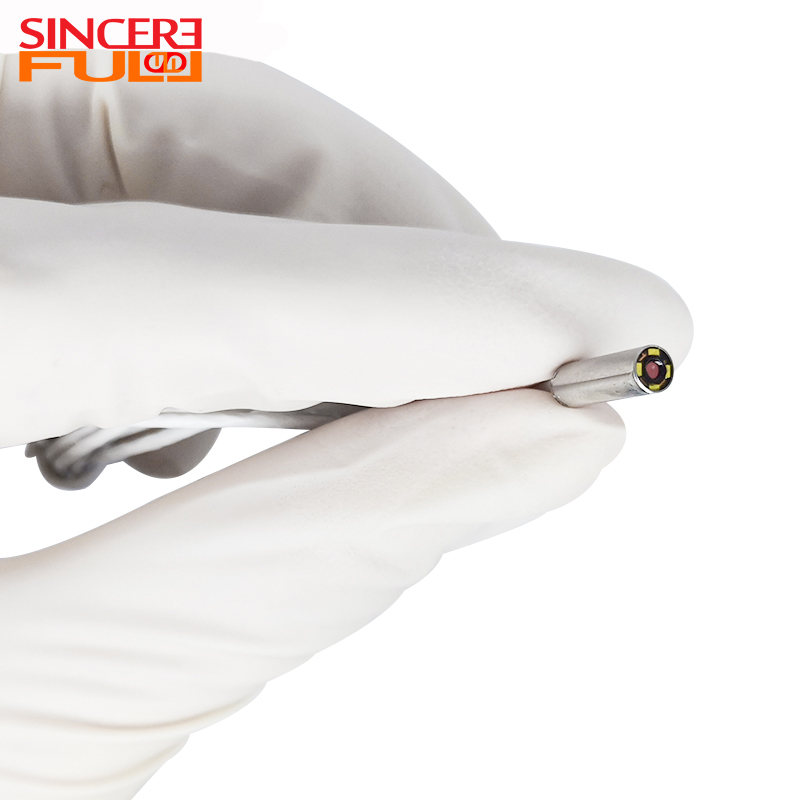

Soluzione di illuminazione integrata: 4 luci supplementari micro LED sono direttamente integrate nella parte anteriore del modulo, risolvendo il problema dell'illuminazione delle microtelecamere in ambienti a campo scuro. Non è necessaria alcuna progettazione aggiuntiva del percorso ottico, semplificando la struttura complessiva.
Nome del prodotto |
Modulo telecamera endoscopio separato |
Sensore |
ＯH01A10 |
Dimensioni del sensore |
1/11 di pollice |
Pixel |
1.116μm×1.116μm |
Gamma di messa a fuoco |
10-80 mm |
Lunghezza focale |
1,08 mm |
Numero F |
4 |
FOV |
P85°×H70°×V40° |
Distorsione televisiva |
＜-10% |
GUIDATO |
4 pezzi 0402 LED |
Ispezione di attrezzature industriali: rilevamento dell'usura degli spazi di piccole parti meccaniche (ad es. ingranaggi di precisione, cuscinetti); ispezione interna del blocco e della corrosione dei tubi (ad esempio, tubi sottili in plastica/metallo); osservazione delle condizioni interne dei nuclei delle valvole.
Manutenzione delle apparecchiature elettroniche: rilevamento di oggetti estranei negli spazi vuoti dei circuiti stampati; osservazione della struttura interna dei componenti elettronici (ad es. chip, condensatori); verifica dell'assemblaggio di piccoli componenti in dispositivi come telefoni cellulari e computer.
Scenari ausiliari medici: abbinamento con piccoli endoscopi (ad esempio, esami minimamente invasivi in otorinolaringoiatria e stomatologia); rilevamento della pulizia interna dei dispositivi medici.
Settore automobilistico e dei trasporti: rilevamento di spazi vuoti nei blocchi motore di automobili; controllo dello stato delle parti interne dei riduttori; osservazione interna delle interfacce dei dispositivi elettronici di bordo.
Altri scenari: manutenzione in spazi ristretti di attrezzature esterne (ad es. droni, strumenti esterni); osservazione dei micro-gap nel restauro dei reperti culturali; posizione del blocco nei tubi domestici (ad esempio, tubi sottili del bagno).
Supporta la connessione a computer (Windows/Mac OS/Linux) con porte USB, laptop e alcuni tablet compatibili con dispositivi USB, realizzando funzionalità plug-and-play.
Supporta la resistenza alla polvere e all'acqua IP67 e può essere utilizzato in ambienti umidi e polverosi per adattarsi alle esigenze di rilevamento di scenari complessi.
Il modulo supporta i formati di output video YUV (non compresso) e MJPEG (compresso), consentendo agli utenti di scegliere in base alla qualità dell'immagine e ai requisiti di larghezza di banda.
Viene utilizzato principalmente in campi con requisiti dimensionali rigorosi, come endoscopi medici, ispezione di tubazioni industriali e vari sistemi di visione integrati che richiedono microcamere.
L'architettura separata con collegamento a filo consente il posizionamento flessibile della scheda DSP lontano dalla punta distale, riducendo il diametro dell'estremità distale e consentendo design ergonomici personalizzati per i tubi di inserimento e l'integrazione del catetere.
