SF-C0115USB-D2.8-PRO V1.2
誠実第一

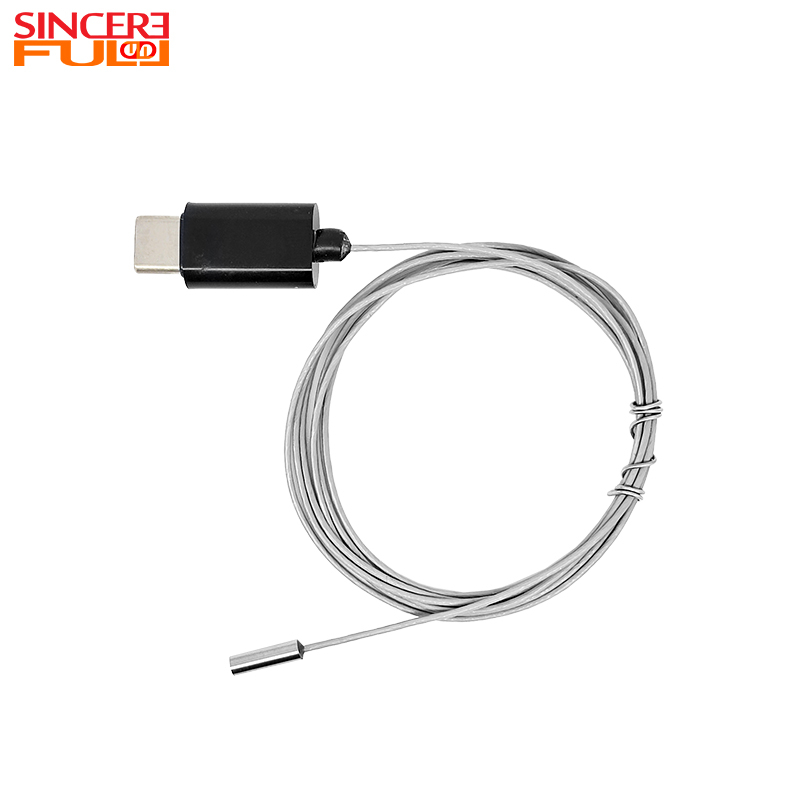

この直径 2.8mm IP67 防水広角 USB2.0 インターフェイス UVC プロトコル独立内視鏡カメラ モジュールは、直径 2.8mm で、IP67 防水性能と保護のためのスチール シェルが特徴です。 USB2.0 UVC プラグアンドプレイ プロトコルと独立した構造を採用しており、300K ピクセル (240×320@30fps) のイメージングと 105° 超広角レンズを組み合わせており、超近距離 (3 ～ 50mm)、小さな開口部、暗い環境での視覚検査用に特別に設計されています。レンズは溶接ワイヤを介して DSP ボードに接続され、DSP ボードは USB2.0 インターフェイスを介して YUV/MJPEG デュアルフォーマット画像を出力するため、安定した伝送と便利な導入が保証されます。 2.8±0.05 mm の超極細プローブは、マイクロカテーテルや微細穴などの非常に小さなスペースに簡単に拡張できます。 105°の超広角により検出の死角が大幅に減少し、3 ～ 50 mm マクロ固有の焦点合わせにより小さなターゲットの詳細を正確に復元できます。オプションの 4 つの 0201 白色 LED フィル ライト、SPI 制御および独立した LED 電源設計を装備しており、暗い環境での動作に適応し、RoHS 規格に準拠し、防水耐久性と微細適応性のバランスを保ち、小さなシナリオでの内視鏡検出のための高品質のソリューションです。
|
 |
2.105°超広角: 単一フレームのカバー範囲を拡大し、検出の死角を減らし、小さな空洞でのイメージング効率を向上させます。
3.3 ～ 50mm マクロ フォーカス: 超近距離に焦点を当て、小さなターゲットの細部の復元を強化し、内視鏡手術に適しています。
4.USB2.0 UVC プラグアンドプレイ: 主流システムによって直接認識されるプラグアンドプレイをサポートし、導入効率を向上させ、YUV/MJPEG デュアル形式を出力します。
製品名 |
カメラモジュールの分離 |
基本公差 |
±0.1mm |
DSP |
USB2.0、UVC |
導かれた |
0201 LED |
合焦範囲 |
3-50mm |
焦点距離 |
0.5mm |
Fナンバー |
4.5 |
| 直径 | 2.8mm |
| 防水 |
IP67 |
視野(D) |
105° |
テレビの歪み |
＜-10% |
| フォーカスタイプ | 広角 |
コネクタ |
ミニUSB-5P |
1.マイクロチャネル内視鏡検出： マイクロチャネル、2.8mm以上の微細穴で使用できます。極細プローブと防水性能により、内部の目視観察を実現します。
2.精密微小部品検出： 微小部品やチップはんだ接合部の検出に使用できます。マクロ焦点合わせと高解像度イメージングにより、近距離の欠陥を正確に特定できます。
3.低侵襲医療探査： 小型の低侵襲機器に適応可能。微小サイズと超広角により、安定した近距離撮影をサポートします。
4.マイクロ機器用の内蔵イメージング: ポータブルマイクロ検出装置に統合できます。コンパクトなサイズとプラグアンドプレイ機能により、コアマクロイメージングユニットとして機能します。
Windows、MacOS、Linux、Android システムをサポートしており、互換性のある USB インターフェイスを備えた医療ワークステーション、ラップトップ、医療機器に接続できます。
2.3 ～ 50mm の焦点距離設定は、結像性能にどのような影響を与えますか?
この範囲は、特に超近距離の作動距離向けに設計されています。この範囲を超えると画像の鮮明さが低下するため、モジュールは近距離取得シナリオにより適したものになります。
湿った環境や、短期間の液体接触を伴うシナリオ (洗浄後の外耳道検査など) では使用できますが、長時間の水中での操作はサポートされていません。
はい、さまざまな医療検出ニーズに適応するために、赤外線や紫外線などの特殊な光源を含むカスタマイズがサポートされています。
いいえ。このモジュールは、USB インターフェイスを介してホスト デバイス (コンピュータ、産業用 PC など) から直接電力を供給され、UVC プロトコルをサポートしているため、追加のドライバなしでほとんどの最新のオペレーティング システムでプラグ アンド プレイ操作が可能です。
