SF-C0115USB-D2.8-PRO V1.2
תחילה בכנות

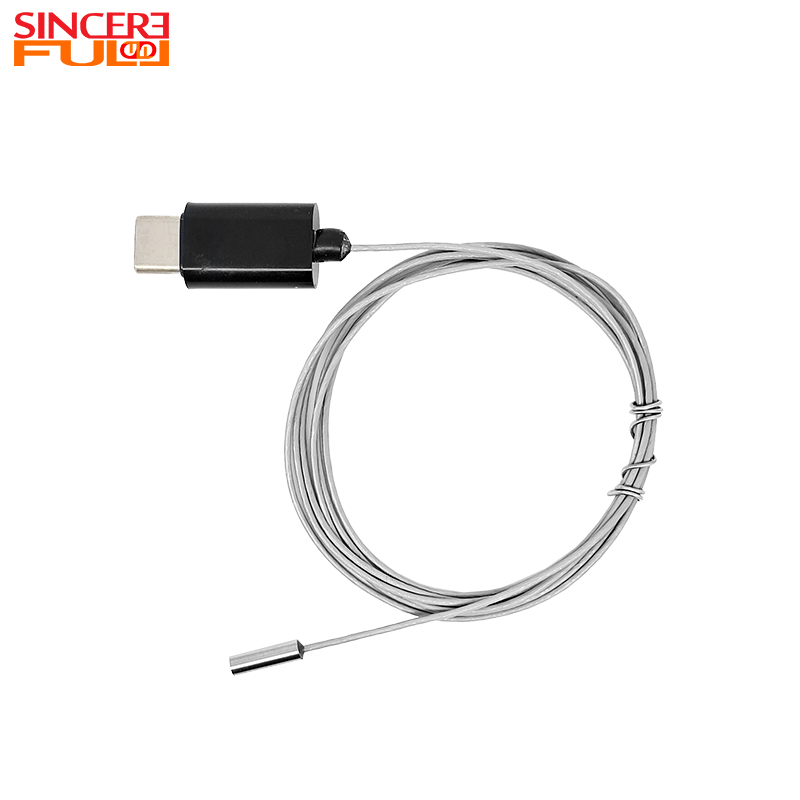

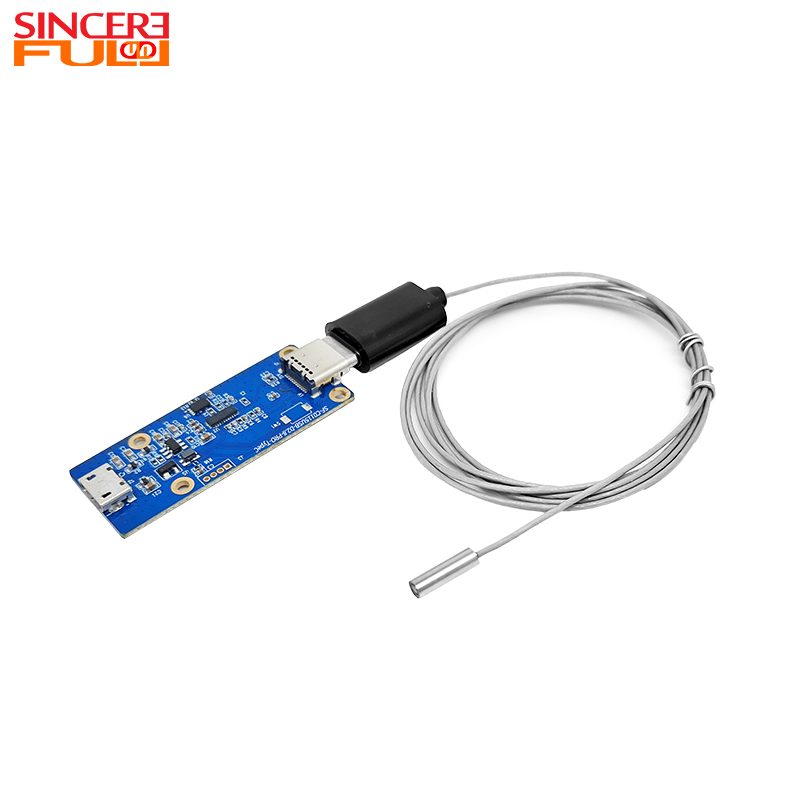

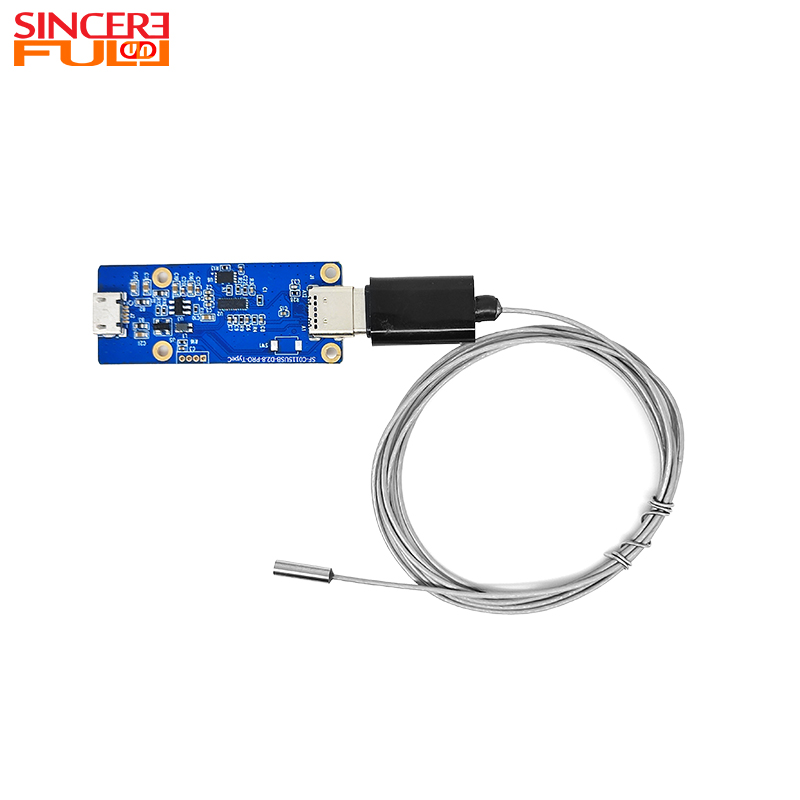

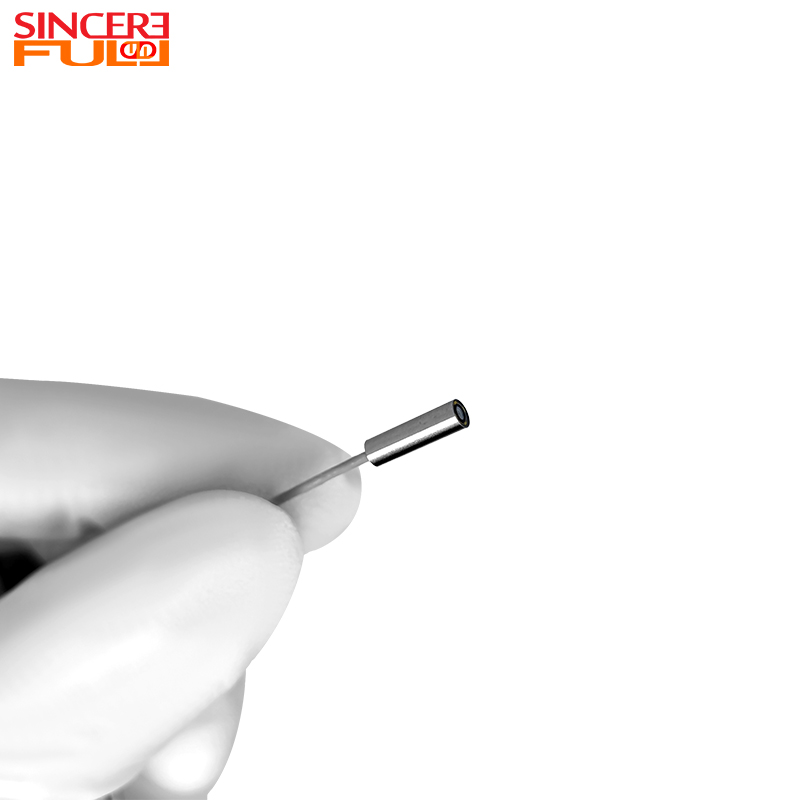

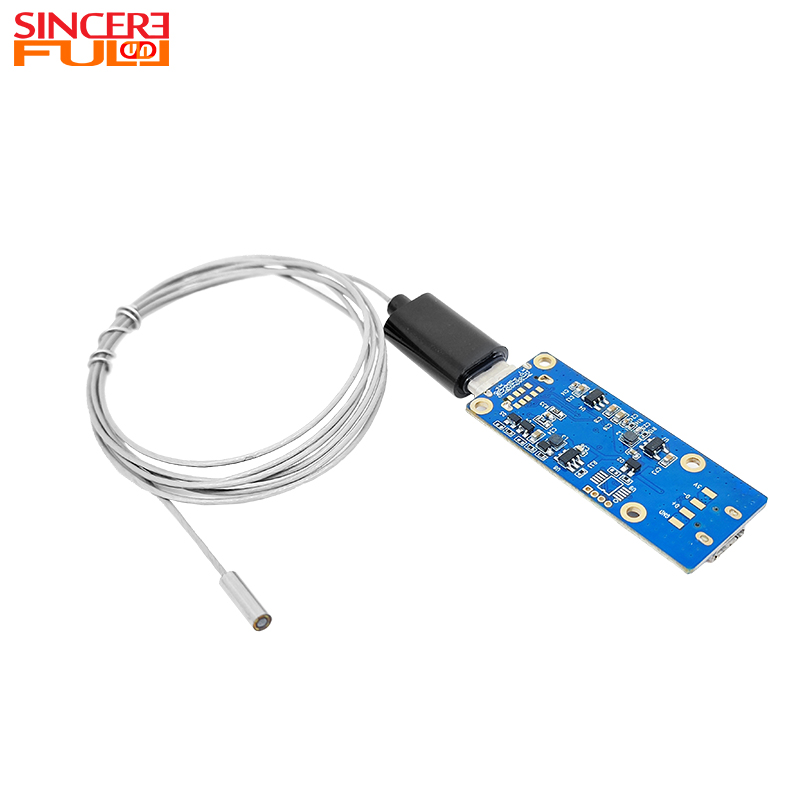

מודול מצלמת אנדוסקופ נפרד זה בקוטר 2.8 מ'מ IP67 עמיד למים בזווית רחבה USB2.0 ממשק UVC פרוטוקול אנדוסקופ, בקוטר 2.8 מ'מ כולל ביצועים עמידים למים IP67 ומעטפת פלדה להגנה. הוא מאמץ פרוטוקול USB2.0 UVC plug-and-play ומבנה נפרד, עם הדמיה של 300K פיקסלים (240×320@30fps) בשילוב עם עדשת זווית רחבה במיוחד של 105°, שתוכננה במיוחד לבדיקה חזותית בטווח קרוב במיוחד (3-50 מ'מ), פתחים זעירים וסביבות חשוכות. העדשה מחוברת ללוח ה-DSP באמצעות חוטי ריתוך, ולוח ה-DSP מוציא תמונות בפורמט כפול של YUV/MJPEG דרך ממשק USB2.0, מה שמבטיח שידור יציב ופריסה נוחה. הגשושית האולטרה-מיקרו בגודל 2.8±0.05 מ'מ יכולה להתרחב בקלות לתוך חללים קטנים במיוחד כגון מיקרו-קטטרים ומיקרו-חורים; הזווית האולטרה-רחבה של 105° מפחיתה מאוד זיהוי כתמים עיוורים, והמיקוד המאקרו הספציפי של 3-50 מ'מ יכול לשחזר במדויק פרטים של מטרות זעירות. מצויד ב-4 נורות LED לבנים אופציונליים 0201, כמו גם בקרת SPI ועיצוב ספק כוח LED עצמאי, הוא מתאים לפעולות בסביבה חשוכה, עומד בתקני RoHS, מאזן עמידות עמיד למים ויכולת מיקרו הסתגלות, ומהווה פתרון איכותי לזיהוי אנדוסקופי בתרחישים זעירים.
|
 |
זווית רחבה במיוחד של 2.105°: מרחיב את הכיסוי של מסגרת אחת, מפחית זיהוי כתמים עיוורים ומשפר את יעילות ההדמיה בחללים זעירים.
3.3–50 מ'מ פוקוס מאקרו: מתמקד בטווח קרוב במיוחד, משפר את שחזור הפרטים של מטרות זעירות, מתאים לפעולות אנדוסקופיות.
4.USB2.0 UVC Plug-and-Play: תומך ב-plug-and-play, מזוהה ישירות על ידי מערכות מיינסטרים, משפר את יעילות הפריסה ומפיק פורמטים כפולים של YUV/MJPEG.

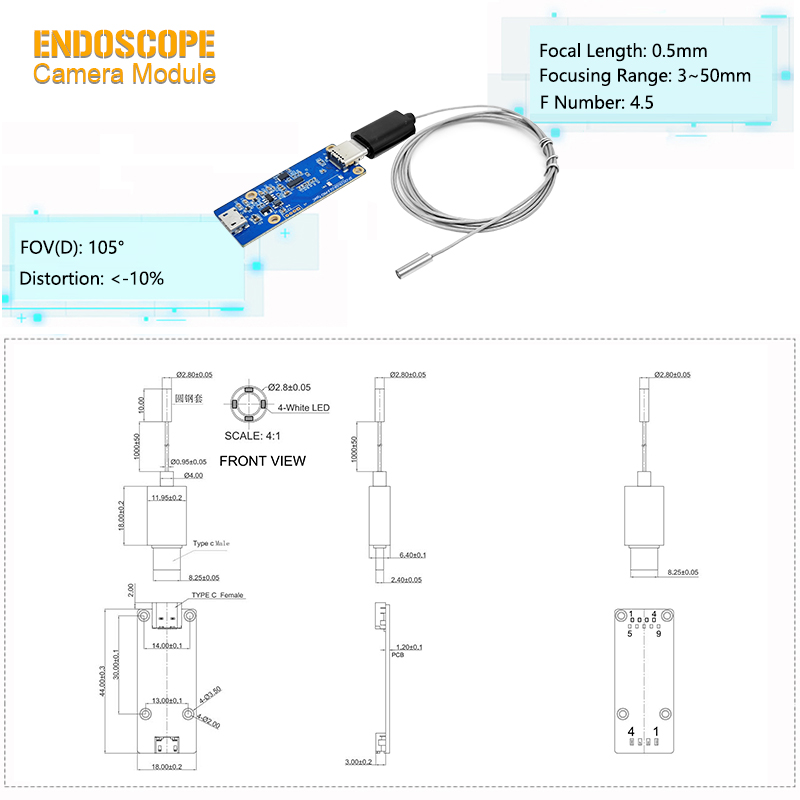

שם המוצר |
הפרדת מודול מצלמה |
סובלנות בסיסית |
±0.1 מ'מ |
DSP |
USB2.0, UVC |
LED |
0201 LED |
טווח מיקוד |
3-50 מ'מ |
אורך מוקד |
0.5 מ'מ |
מספר F |
4.5 |
| קוֹטֶר | 2.8 מ'מ |
| אֲטִימוּת |
IP67 |
FOV(D) |
105° |
עיוות טלוויזיה |
＜-10% |
| סוג פוקוס | זווית רחבה |
מַחבֵּר |
מיני USB-5P |
זיהוי אנדוסקופי 1. מיקרו-ערוץ: ניתן להשתמש במיקרו-ערוצים, מיקרו-חורים מעל 2.8 מ'מ. עם בדיקה מיקרו וביצועים עמידים למים, הוא יכול לממש תצפית חזותית פנימית.
2. זיהוי מיקרו-רכיבים מדויקים: יכול לשמש לזיהוי חלקי מיקרו ומפרקי הלחמה של שבבים. עם מיקוד המאקרו וההדמיה בחדות גבוהה, הוא יכול לזהות במדויק פגמים מטווח קרוב.
3. חקר רפואי זעיר פולשני: ניתן להתאים למכשירים זעיר פולשניים קטנים. עם גודל המיקרו והזווית הרחבה במיוחד שלו, הוא יכול לספק תמיכה יציבה להדמיה מטווח קרוב.
4. הדמיה מובנית עבור מיקרו מכשירים: ניתן לשלב בציוד מיקרו-זיהוי נייד. עם גודלו הקומפקטי ותכונת הכנס-הפעל, הוא יכול לשמש כיחידת הדמיית המאקרו המרכזית.
הוא תומך במערכות Windows, MacOS, Linux ואנדרואיד, ויכול להתחבר לתחנות עבודה רפואיות, מחשבים ניידים ומכשירים רפואיים עם ממשקי USB תואמים.
2. איזו השפעה יש להגדרת טווח המיקוד של 3-50 מ'מ על ביצועי ההדמיה?
טווח זה תוכנן במיוחד למרחקי עבודה קרובים במיוחד. חדות התמונה תרד מעבר לטווח הזה, מה שהופך את המודול למתאים יותר לתרחישי רכישה מטווח קרוב.
ניתן להשתמש בו בסביבות לחות ובתרחישים הכוללים מגע נוזלי לטווח קצר (למשל, בדיקת תעלת אוזן לאחר השקיה), אך הוא אינו תומך בפעולה ממושכת מתחת למים.
כן, התאמה אישית נתמכת, כולל מקורות אור מיוחדים כמו אינפרא אדום או אולטרה סגול, כדי להתאים לצרכי זיהוי רפואיים שונים.
לא. המודול מופעל ישירות מההתקן המארח (למשל, מחשב, מחשב תעשייתי) דרך ממשק ה-USB ותומך בפרוטוקול UVC, המאפשר פעולת הכנס-הפעל ברוב מערכות ההפעלה המודרניות ללא מנהלי התקנים נוספים.
