SF-C016USB-D1.4
誠実第一

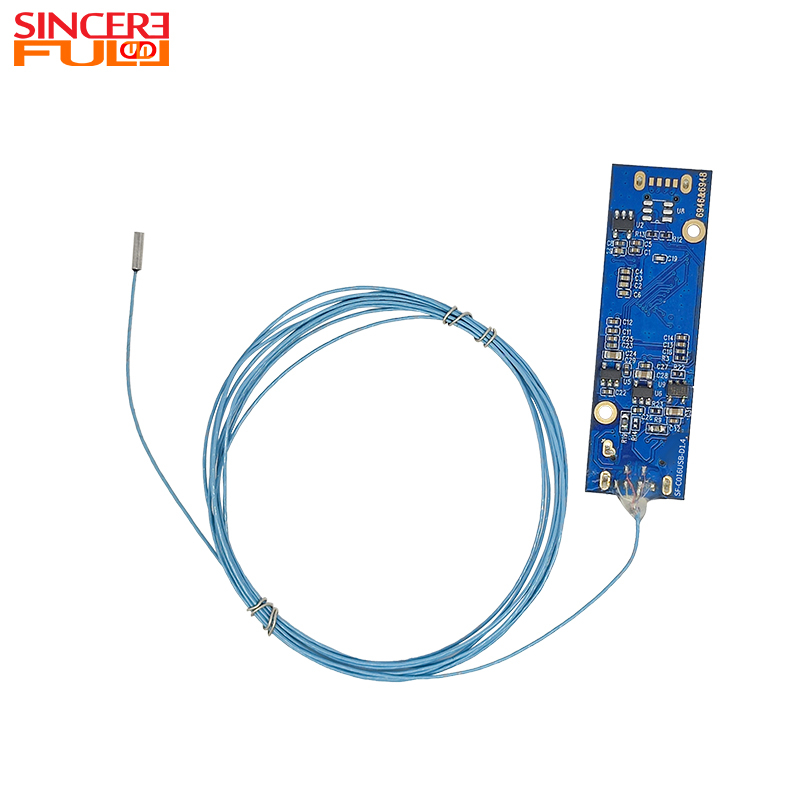

UVCプロトコルをサポートする直径1.4mmのマイクロOCHTA10 CMOSセンサーUSB2.0インターフェイス内視鏡カメラモジュール。直径1.4mmの超薄型のこのマイクロ内視鏡は、狭いパイプラインや精密機器の隙間など、従来のカメラでは到達できなかった非常に狭い空間にアクセスできます。スチール製のシェルは構造強度を強化するだけでなく、IP67 の防水定格もサポートしており、湿度、油汚染、短時間の浸漬などの過酷な環境でも安定した動作を保証し、産業および医療用途の厳しい要件を満たしています。3 ～ 30 mm の焦点範囲は近接観察に最適化されており、最小 0.175 mm の被写界深度により、非常に短い作動距離でミクロンレベルの精度で焦点を合わせることができます。これにより、このモジュールは小さな傷、異物、はんだ接合部、その他の微細構造の検査に特に適しており、検出精度が大幅に向上します。f/2.8の大口径レンズにより十分な光の取り込みが確保され、低照度条件下でも画像の明るさを維持します。 100°×100°の広角視野により、シングルショットイメージングでより広い検査領域をカバーできるため、プローブの移動が減り、効率が向上します。歪みが -11% 未満の広角設計は、狭いスペースでの包括的な観察をサポートします。標準の USB 2.0 インターフェイスと UVC プラグ アンド プレイ プロトコルの組み合わせにより、Windows、Linux、Android、およびその他のプラットフォームとの即時互換性が提供されます。デュアルフォーマット出力 - YUV と MJPEG - は、アプリケーションのニーズに基づいた柔軟性を提供します。MJPEG は帯域幅を節約し、YUV は元の画像のより高いレベルの詳細を保持します。5 ピン インターフェイス (VBUS、D+、D-、GND、LED 制御) は、電源、データ送信、および照明制御を統合し、システム全体の設計を簡素化します。代表的なアプリケーションには次のものがあります:1. 産業用マイクロ パイプラインの内部検査、2. 精密電子機器のはんだ品質検査コンポーネント3.医療機器のマイクロキャビティのメンテナンス、4.自動車オイルラインの軽微な詰まりの検出、5.繊細な文化遺物領域の観察と修復、6.顕微鏡サンプルの研究室記録。このモジュールは、1.4mmスケールの超限られた空間で高解像度の視覚化を実現し、プロの精密志向の環境に最適です。 |
 |
製品の利点 ◢
1. 極度の小型化設計: わずか 1.4 mm のレンズ直径と強化されたステンレス鋼のケーシングを備えたこのモジュールは、従来のカメラでは到達できなかった非常に狭いパイプライン、精密機器の隙間、医療機器のマイクロチャネルにアクセスでき、真の全角検査を可能にします。
2. マクロ高精細イメージング: 3 ～ 30 mm の焦点範囲と超小型の 0.175 mm の被写界深度を組み合わせることで、非常に短い作動距離でミクロンレベルの正確な焦点合わせが可能になります。微細な傷や異物、はんだ接合部などの微細構造を鮮明に捕捉し、精密検査の要求に応えます。
3.真っ暗な環境への適応性： f/2.8の大口径レンズにより十分な光を取り込み、オプションのLED照明により完全な暗闇（0ルクス）でも安定した撮影をサポートします。 IP67 防水とステンレス鋼ハウジングにより、湿気、油分、ほこりの多い、またはその他の過酷な条件下でも長期にわたる信頼性の高い動作が保証されます。
4.プラグアンドプレイの高い互換性： USB 2.0インターフェイスはUVCドライバー不要の操作をサポートし、Windows、Linux、Android、その他のプラットフォームと互換性があります。デュアルフォーマット出力 (YUV および MJPEG) により、帯域幅とアプリケーションの要件に柔軟に適応できます。 5 ピン インターフェイスには電源、データ送信、LED 制御が統合されており、システム統合が大幅に簡素化されます。
1.産業用マイクロパイプライン検査: 水、空気、油チューブなど、直径 1.5 mm を超える極細パイプラインに適しています。腐食や異物詰まり、溶接部の欠陥などを鮮明に検出できます。精密製造、エネルギー、化学産業に広く適用されています。
2.電子部品の品質検査: PCB のはんだ接合部のサンプリング、マイクロコネクタのピンの変形観察、チップ裏面のクラック検出に最適です。直径 1.4 mm により、回路基板層とコンポーネントのギャップの間へのアクセスが可能になり、非破壊検査が可能になります。
3.医療用低侵襲デバイスのサポート: 超薄型気管支鏡、外耳道内視鏡、歯科検査ツール、および同様のデバイスに統合できます。 3 ～ 30 mm の作動範囲は人体腔観察のニーズに適応し、臨床診断に鮮明で信頼性の高いリアルタイム画像を提供します。
4.精密機器と文化遺産の保存: 時計のムーブメントのメンテナンス、光学レンズの内部検査、文化遺物の微小領域の修復に適しています。 400×400の解像度により、限られたピクセルの制約内で詳細な再現と管理可能なデータ量のバランスをとります。

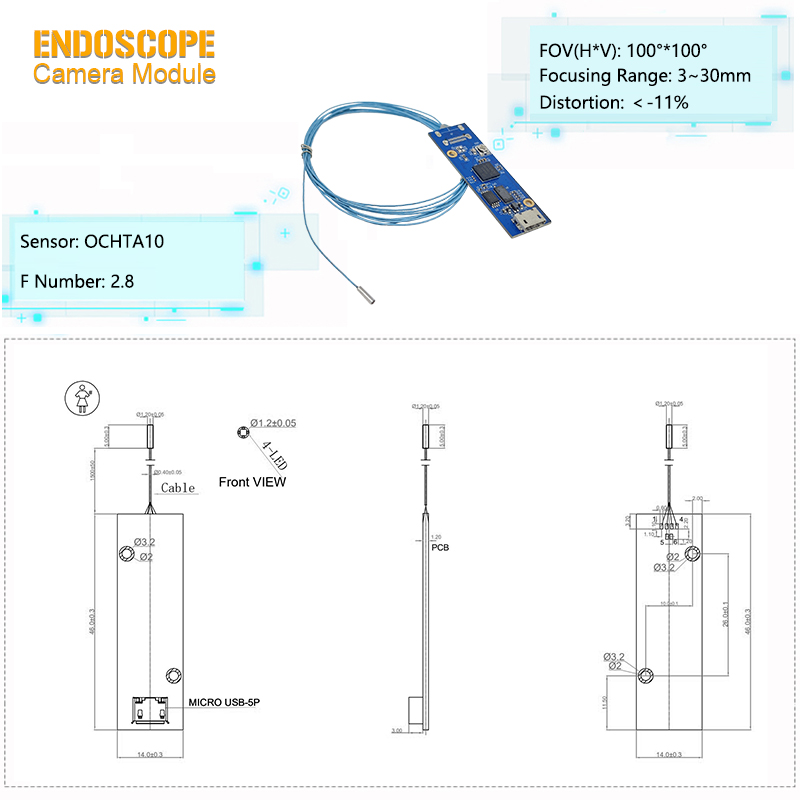

製品名 |
小型内視鏡カメラモジュール |
イメージセンサー |
オクタ10 |
画像デバイス |
USB2.0インターフェース |
ピクセル |
400*400 |
直径 |
1.4mm |
合焦範囲 |
3-30mm |
視野 (FOV) |
100(横) |
テレビの歪み |
< -11% |
絞り |
F2.8 |
形式 |
YUV&MJPG |
よくある質問 ◢
1. このモジュールのドライバーのインストール要件は何ですか?
このモジュールは USB 2.0 UVC 標準プロトコルを採用しています。主流の端末デバイスに接続すると、スタンドアロンのドライバーが不要になり、画像データを直接送信できます。
2. 画像歪みパラメータの具体的な範囲はどれくらいですか?
このモジュールの光学レンズのTVディストーション値は-11%以内に制御されており、広い視野にわたって安定した結像特性を保証します。
被写界深度が深い（たとえば、5mm ～ 50mm）と、近くの物体と遠くの物体を同時に鮮明に表示できるため、頻繁に焦点を合わせる必要が少なくなり、内視鏡手術に適しています。浅い被写界深度は、皮膚の検査など、特定の平面の詳細を強調表示するために使用されます。このモジュールの 3 ～ 30 mm の焦点範囲は両方のニーズのバランスを取り、さまざまな検査シナリオに適応します。
医療グレードバージョンは IP68防水シールを採用しており、ハウジング材質は高温高圧耐性（エポキシ樹脂など）であり、134°Cの蒸気滅菌に耐えます。産業グレードのモジュールは、現場のアプリケーション要件を満たすために、IP54 防滴設計でカスタマイズできます。
標準バージョンには、Micro USB-5P インターフェイスが付属しています。特定のニーズに合わせて、USB3.0、HDMI、SDI などの一般的なインターフェイスもカスタマイズ可能です。産業用シナリオでは PoE 電源インターフェイスを選択でき、医療機器では専用の医用画像インターフェイス (DVI-Med など) を統合できます。
医療、産業、研究プロジェクト向けの信頼性の高い超小型内視鏡カメラ モジュールをお探しですか? 1.2mm USB 内視鏡カメラ モジュール は最適な選択肢です。比類のない小型化と優れた光学性能により、最も困難な微細検査の問題を解決できます。 今すぐ問い合わせて カスタマイズされた見積もりを入手するか、 「カートに追加」をクリックして 直接注文してください。当社の専門技術チームは、アプリケーションがスムーズに動作するようワンストップのアフターサービスを提供します。
