Az ipari ellenőrzés, a precíziós berendezések karbantartása és a beágyazott látórendszerek területén a keskeny szerkezetek belsejének vizualizálásának képessége gyakran meghatározza a diagnosztikai vagy minőségellenőrzési műveletek sikerét. Ha a céltér átmérője mindössze néhány milliméter, a hagyományos képalkotó megoldások fizikailag nem használhatók. Ezekben az igényes forgatókönyvekben mutatják be a speciális mikro endoszkópos kameramodulok mérnöki értéküket.

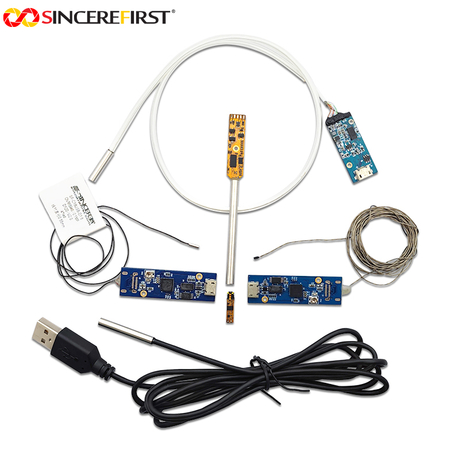

Ez a műszaki útmutató egy 3,6 mm átmérőjű képalkotó modult vizsgál, amely az OV9734 CMOS érzékelő köré épült, elemezve annak tervezési filozófiáját, teljesítményjellemzőit és az ipari, orvosi és fogyasztói felhasználásra való alkalmasságát.
A konkrét termékek értékelése előtt elengedhetetlen, hogy megértsük azokat az alapvető korlátokat, amelyek meghatározzák a mikro endoszkóp tervezését. Ha a képalkotó fej átmérőjét 3,6 mm-re csökkentik, minden alkatrészt optimalizálni kell a miniatürizáláshoz az optikai teljesítmény vagy a mechanikai megbízhatóság veszélyeztetése nélkül.
Az OV9734-alapú modul precíziós tervezéssel kezeli ezeket a kihívásokat. 3,6 mm-es átmérője gondosan kiszámított egyensúlyt képvisel – elég kicsi ahhoz, hogy hozzáférjen a szabványos orvosi katéterekhez, ipari kapillárisokhoz és az elektronikus berendezések réseihez, ugyanakkor elég tágas ahhoz, hogy egy funkcionális optikai rendszert befogadjon négy opcionális LED-es megvilágítóval.
Az erre a modulra alkalmazott gyártási tűrések kritikusak a teljesítmény szempontjából. A precíziós vezérlés biztosítja, hogy az objektívegység még mechanikai igénybevétel esetén is megfelelően illeszkedjen az érzékelőhöz, így a képminőség a készülék teljes élettartama alatt megmarad.
A modul optikai jellemzőit egy 1,08 mm-es gyújtótávolságú lencse határozza meg, amely F/4,0-val működik. Ez a kombináció 95°-os átlós látómezőt eredményez, 85°-os vízszintes és 43,5°-os függőleges lefedettséggel. Zárt térben történő alkalmazások esetén ez a nagy látószögű perspektíva elengedhetetlen – lehetővé teszi a kezelő számára, hogy a szonda minimális mozgásával megfigyelje az üreg belsejének jelentős részét.
A < -10%-os TV-torzítási specifikáció szándékos hordótorzítást jelez, amely az endoszkópos lencséknél gyakori jellemző. Bár a torzítás nemkívánatosnak tűnhet, a zárt térben végzett képalkotásnál funkcionális célt szolgál: a hordótorzítás kiterjeszti a perifériás látómezőt, lehetővé téve a kezelő számára, hogy belásson a sarkokba és az oldalsó üregekbe, amelyek egyébként rejtve maradnának. Ez a tervezési választás az átfogó jelenetlefedettséget helyezi előtérbe a geometriai tökéletességgel szemben – ez a kompromisszum, amely jól illeszkedik az ellenőrzési feladatokhoz.
A 10-100 mm-es fókusztartomány külön figyelmet érdemel. Az egyetlen munkatávolságra optimalizált fixfókuszú objektívekkel ellentétben ez a modul elfogadható élességet tart fenn tízszeres távolságtartományban. A közeli végén a kezelők 10 mm-re megvizsgálhatják a felület részleteit; a túlsó végén áttekintő képeket kaphatnak a 100 mm-es nagyobb üregekről. Ez a sokoldalúság csökkenti a mechanikus fókuszáló mechanizmusok szükségességét, leegyszerűsíti a szonda felépítését és javítja a megbízhatóságot.
Az OV9734 CMOS érzékelőt ehhez a modulhoz a felbontás, az energiahatékonyság és a méret optimális egyensúlya alapján választották ki. Képes 720P (1280 × 720) felbontású videó továbbítására 30 képkocka/másodperc sebességgel, elegendő részletgazdagságot biztosít a legtöbb vizsgálati feladathoz anélkül, hogy túl sok adatot generálna, amely megterhelné az USB 2.0 sávszélességét.
A kétformátumú kimeneti képesség – YUV és MJPEG – rugalmasságot kínál a rendszerintegrátorok számára a sávszélesség és a képminőség kezelésében. A YUV formátum megőrzi a tömörítetlen videoadatokat, megőrizve a képelemző algoritmusok maximális hűségét. Az MJPEG tömörítés jelentősen csökkenti az adatátviteli sebességet, lehetővé téve a zökkenőmentes videó streaminget USB-kapcsolaton keresztül, miközben tárhelyet takarít meg.
A képtájolási regiszter támogatja az alapértelmezett beállításokat, miközben lehetővé teszi a fejlesztők számára, hogy vezérlőparancsokkal állítsák be a felső-alsó és a bal-jobb tájolást, hardvermódosítás nélkül alkalmazva a különféle telepítési irányokat. Ez a tervezési megfontolás azokra a forgatókönyvekre vonatkozik, amikor a modult oldalra vagy fordítva lehet telepíteni, így biztosítva az optimális képmegjelenítést, függetlenül a fizikai szerelési korlátoktól.
A modul kettős felületű kialakítása a különböző integrációs forgatókönyvek mély megértését tükrözi. A Micro USB-5P port azonnali plug-and-play funkciót biztosít a gyors prototípuskészítéshez, helyszíni telepítéshez és fogyasztói alkalmazásokhoz. A natív UVC protokoll támogatásával közvetlenül csatlakozik számítógépekhez, táblagépekhez és okostelefonokhoz illesztőprogram telepítése nélkül – ez a funkció jelentősen csökkenti a fejlesztési időt és a technikai akadályokat.
A Micro USB-5P interfész pinout meghatározása logikus elrendezést követ: Pin 1 (USB_5V/Power), Pin 2 (USB_DM/Data-), Pin 3 (USB_DP/Data+), Pin 4 (GND) és Pin 5 (Shield Ground). Ez a konfiguráció egyetlen kompakt csatlakozóba integrálja a tápellátást, a differenciális adatátvitelt és az árnyékolást, minimalizálva a helyigényt, miközben megőrzi a jel integritását.
A 10 tűs érzékelő interfész más célt szolgál: mély rendszerintegrációt. Az egyedi műszereket fejlesztő OEM-ek számára ez az interfész hozzáférést biztosít a LED-vezérlőjelekhez, az I²C kommunikációs vonalakhoz és a közvetlen érzékelőkimenethez. Ez a hozzáférési szint olyan fejlett funkciókat tesz lehetővé, mint a szinkronizált többkamerás aktiválás, az egyéni képfeldolgozási folyamatok és a precíz LED-időzítés.
Zárt térben a környezeti fény jellemzően hiányzik. A modul ezt négy 0402-es méretű fehér LED opcionális konfigurációján keresztül oldja meg. Ezek a miniatűr fényforrások, amelyek mindegyike mindössze 0,4 mm × 0,2 mm méretű, az objektív körül helyezkednek el, hogy egyenletes megvilágítást biztosítsanak a célterületen.
A funkció opcionális jellege elismeri, hogy nem minden alkalmazás igényel integrált világítást. Meglévő megvilágítású üregeknél vagy speciális optikai beállításoknál a LED-ek elhagyása leegyszerűsíti az integrációt és csökkenti a költségeket. Ha mellékelték, a LED-ek vezérlése a 10 tűs interfészen található dedikált érintkezőkön keresztül történik, lehetővé téve a szoftver alapú fényerő-szabályozást és a villogó szinkronizálást.
Az energiafogyasztás szempontjából a teljes rendszerteljesítmény növekedése, amikor a LED-ek aktívak, ésszerű határokon belül maradnak, és támogatják a meghosszabbított folyamatos működést szabványos USB 5V-os tápellátás mellett, amely egész napos ellenőrzési feladatokra alkalmas.
Az ipari alkatrészek roncsolásmentes teszteléséhez a 3,6 mm-es átmérő lehetővé teszi a hőcserélő csövek, hidraulikus szerelvények és befecskendező fúvókák elérését. A 10–100 mm-es fókusztartomány lehetővé teszi a felületi hibák alapos vizsgálatát és az üregek belső képeinek áttekintését. A széles látómező biztosítja, hogy az ellenőrök gyorsan tájékozódjanak az összetett geometriákon belül, jelentősen javítva az ellenőrzés hatékonyságát.
Az elektronikus és mechanikus berendezések gyakran tartalmaznak hozzáférhetetlen belső tereket, ahol a meghibásodások erednek. A modul karcsú szondája áthaladhat a szellőzőrácsokon, kábelbemeneti pontokon és a meglévő szervizportokon, hogy megjelenítse az áramköri lapokat, a fogaskerekeket és a csapágyfelületeket. Az opcionális LED-világítás felbecsülhetetlen értékűnek bizonyul a kivilágítatlan belső terek vizsgálatakor, lehetővé téve a technikusok számára, hogy teljes szétszerelés nélkül diagnosztizálják a hibákat.
A lakástulajdonosok és a barkácsolók egyre gyakrabban használnak endoszkópokat a vízvezetékek hibaelhárítására, a falüregek átvizsgálására és a készülékek belsejének vizsgálatára. A plug-and-play USB csatlakozásnak köszönhetően ez a modul azonnal használhatóvá teszi a szabványos számítógépekkel speciális műszaki ismeretek nélkül. A 3,6 mm-es szonda képes áthaladni a lefolyócsapdákon, szellőzőcsatornákon és a készülék hozzáférési paneljein, így professzionális szintű vizualizációt biztosít a háztartási karbantartási feladatokhoz.
A speciális ellenőrző robotokat vagy automatizált minőségellenőrzési rendszereket építő fejlesztők számára a modul kettős interfészes kialakítása zökkenőmentes utat biztosít a prototípus-készítéstől a gyártásig. Az USB interfész gyors koncepcióellenőrzést tesz lehetővé, míg a 10 tűs interfész lehetővé teszi az egyedi hardverbe való mély integrációt. A szabványos videoformátumok és az UVC-megfelelőség biztosítják, hogy a szoftverfejlesztés párhuzamosan haladjon a hardvertervezéssel, jelentősen lerövidítve a piacra kerülési időt.
Minden mérnöki tervezés kompromisszumokat tartalmaz, és ezeknek a határoknak a megértése elengedhetetlen a sikeres alkalmazáshoz. A 720P@30fps maximális felbontás optimális egyensúlyt képvisel a képrészletek és az USB 2.0 sávszélesség korlátai között. Nagyobb felbontás esetén tömörítési műtermékekre vagy csökkentett képkockasebességre lenne szükség, ami veszélyeztetheti az ellenőrzés hatékonyságát. Az ipari és fogyasztói alkalmazások túlnyomó többségénél a 720P elegendő részletet biztosít a megbízható döntéshozatalhoz.
A < -10%-os TV-torzítási specifikáció szándékos, nem pedig korlátozás. A széles látószögű endoszkóp optika eredendően hordótorzítást okoz; transzparens megadása lehetővé teszi a rendszerintegrátorok számára, hogy figyelembe vegyék a szoftverjavítás során, ha az alkalmazásuk ezt megköveteli. A legtöbb ellenőrzési feladatnál a kibővített terepi lefedettség meghaladja a geometriai tökéletesség szükségességét – ez a gyakorlati alkalmazási követelményeken alapuló ésszerű tervezési választás.
A LED-világítás választható jellege elismeri, hogy a világítási követelmények jelentősen eltérnek az egyes alkalmazásokban. Egyes felhasználók jól megvilágított környezetben dolgoznak, vagy inkább a külső fényforrásokat részesítik előnyben; számukra a LED-ek elhagyása csökkenti a költségeket és a bonyolultságot. Mások, akik teljes sötétségben dolgoznak, elengedhetetlennek tartják az integrált világítást. Ez a tervezési rugalmasság a különféle piaci igények mélyreható megértését tükrözi.
Az OV9734 alapú 3,6 mm-es mikro endoszkóp kameramodul jól példázza azokat a mérnöki kompromisszumokat, amelyek szükségesek ahhoz, hogy szélsőséges térbeli korlátok között is elérhető legyen a megjelenítés. 95°-os látómezeje, 10–100 mm-es fókusztartománya, kettős felületű kialakítása és opcionális LED-megvilágítása sokoldalú megoldást alkot ipari, karbantartási, fogyasztói és beágyazott alkalmazásokhoz.
A rendszerintegrátorok és az OEM-ek számára a modul értéke a specifikációi mögött meghúzódó tervezési döntésekben rejlik – nem az egyparaméteres kiválóságra való törekvésben, hanem az átmérő, a látómező, a torzítás, az interfész és a megvilágítás közötti optimális egyensúlyban, hogy megfeleljen az alkalmazási igények legszélesebb körének. Az optikai jellemzők átlátható specifikációja, beleértve a szándékos torzítást is, megalapozott tervezési döntéseket tesz lehetővé, és szükség esetén megfelelő szoftverkompenzációt tesz lehetővé.
Mivel az ellenőrzési követelmények továbbra is egyre kisebb terekbe szorulnak, és nagyobb teljesítményt követelnek meg, az ehhez hasonló modulok a miniatürizált képalkotás jelenlegi csúcsát képviselik – az optikai képességek, a mechanikai pontosság és az elektromos integráció kifinomult egyensúlyát, amely lehetővé teszi a látást olyan helyeken is, amelyek korábban nem voltak elérhetők.
