Inden for industriel inspektion, vedligeholdelse af præcisionsudstyr og indlejrede synssystemer bestemmer evnen til at visualisere det indre af smalle strukturer ofte succesen af en diagnostisk eller kvalitetskontroloperation. Når målrummet kun måler nogle få millimeter i diameter, bliver konventionelle billedbehandlingsløsninger fysisk upraktiske. Det er i disse krævende scenarier, at specialiserede mikroendoskopkameramoduler demonstrerer deres tekniske værdi.

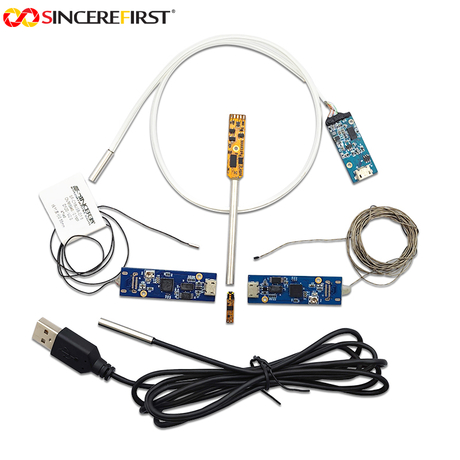

Denne tekniske vejledning undersøger et billeddannelsesmodul med en diameter på 3,6 mm bygget op omkring OV9734 CMOS-sensoren, og analyserer dets designfilosofi, ydeevneegenskaber og applikationsegnet til industrielle, medicinske og forbrugere.
Før du evaluerer specifikke produkter, er det vigtigt at forstå de grundlæggende begrænsninger, der definerer mikroendoskopdesign. Når billedhovedets diameter er reduceret til 3,6 mm, skal hver komponent optimeres til miniaturisering uden at gå på kompromis med den optiske ydeevne eller den mekaniske pålidelighed.
Det OV9734-baserede modul løser disse udfordringer gennem præcisionsteknik. Dens 3,6 mm diameter repræsenterer en omhyggeligt beregnet balance - lille nok til at få adgang til standard medicinske katetre, industrielle kapillærer og huller i elektronisk udstyr, men alligevel tilstrækkelig rummelig til at rumme et funktionelt optisk system med fire valgfri LED-lys.
De fremstillingstolerancer, der anvendes på dette modul, er afgørende for dets ydeevne. Præcisionskontrol sikrer, at linsesamlingen forbliver korrekt justeret med sensoren, selv under mekanisk belastning, og bibeholder billedkvaliteten gennem hele enhedens levetid.
Modulets optiske egenskaber er defineret af et 1,08 mm brændviddeobjektiv, der fungerer ved F/4,0. Denne kombination giver et diagonalt synsfelt på 95° med vandret dækning på 85° og lodret dækning på 43,5°. Til applikationer med begrænset plads er dette vidvinkelperspektiv vigtigt - det giver operatøren mulighed for at observere en væsentlig del af hulrummets indre med minimal sondebevægelse.
TV-forvrængningsspecifikationen på < -10 % indikerer tilsigtet tøndeforvrængning, en karakteristik, der er almindelig i endoskopiske linser. Selvom forvrængning kan virke uønsket, tjener det ved billeddannelse i begrænset rum et funktionelt formål: tøndeforvrængning udvider det perifere synsfelt, så operatøren kan se rundt om hjørner og ind i sidehulrum, der ellers ville forblive skjult. Dette designvalg prioriterer omfattende scenedækning frem for geometrisk perfektion - en afvejning, der er velegnet til inspektionsopgaver.
Fokusområdet 10–100 mm fortjener særlig opmærksomhed. I modsætning til objektiver med fast fokus, der er optimeret til en enkelt arbejdsafstand, bevarer dette modul acceptabel skarphed over et tidoblet afstandsområde. I den nærmeste ende kan operatører undersøge overfladedetaljer ved 10 mm; yderst kan de få oversigtsbilleder af større hulrum på 100 mm. Denne alsidighed reducerer behovet for mekaniske fokuseringsmekanismer, hvilket forenkler probekonstruktionen og forbedrer pålideligheden.
OV9734 CMOS-sensoren blev valgt til dette modul baseret på dets optimale balance mellem opløsning, strømeffektivitet og størrelse. Den er i stand til at levere 720P (1280×720) video med 30 billeder i sekundet og giver tilstrækkelige detaljer til de fleste inspektionsopgaver uden at generere for store data, der ville belaste USB 2.0-båndbredden.
Dual-format output-kapaciteten – YUV og MJPEG – giver systemintegratorer fleksibilitet til at styre båndbredde og billedkvalitet. YUV-format bevarer ukomprimerede videodata og bevarer maksimal troværdighed for billedanalysealgoritmer. MJPEG-komprimering reducerer datahastigheder betydeligt, hvilket muliggør jævn videostreaming over USB-forbindelser, mens der spares lagerplads.
Billedorienteringsregisteret understøtter standardindstillinger, mens det giver udviklere mulighed for at justere top-neders og venstre-højre orientering via kontrolkommandoer, der rummer forskellige installationsretninger uden hardwareændringer. Denne designovervejelse omhandler scenarier, hvor modulet kan installeres sidelæns eller omvendt, hvilket sikrer optimal billedpræsentation uanset fysiske monteringsbegrænsninger.
Modulets dual-interface design afspejler en dyb forståelse af forskellige integrationsscenarier. Micro USB-5P-porten giver øjeblikkelig plug-and-play-funktionalitet til hurtig prototyping, feltimplementering og forbrugerapplikationer. Med indbygget UVC-protokolunderstøttelse forbindes den direkte til computere, tablets og smartphones uden driverinstallation - en funktion, der væsentligt reducerer udviklingstiden og tekniske barrierer.
Pinout-definitionen af Micro USB-5P-grænsefladen følger et logisk arrangement: Pin 1 (USB_5V/Power), Pin 2 (USB_DM/Data-), Pin 3 (USB_DP/Data+), Pin 4 (GND) og Pin 5 (Shield Ground). Denne konfiguration integrerer strømforsyning, differentiel datatransmission og afskærmning i et enkelt kompakt stik, hvilket minimerer pladsbehovet og bibeholder signalintegriteten.
Den 10-benede sensorgrænseflade tjener et andet formål: dyb systemintegration. For OEM'er, der udvikler brugerdefinerede instrumenter, giver denne grænseflade adgang til LED-kontrolsignaler, I²C-kommunikationslinjer og direkte sensoroutput. Dette adgangsniveau muliggør avancerede funktioner såsom synkroniseret multi-kamera triggering, brugerdefinerede billedbehandlingspipelines og præcis LED timing kontrol.
I lukkede rum er omgivende lys typisk fraværende. Modulet løser dette gennem en valgfri konfiguration af fire hvide lysdioder i 0402-størrelse. Disse miniature lyskilder, der hver kun måler 0,4 mm × 0,2 mm, er placeret rundt om linsen for at give ensartet belysning af målområdet.
Den valgfrie karakter af denne funktion anerkender, at ikke alle applikationer kræver integreret belysning. For hulrum med eksisterende belysning eller til specialiserede optiske opsætninger forenkler udeladelse af LED'erne integrationen og reducerer omkostningerne. Når inkluderet, styres LED'erne via dedikerede ben på 10-bens interfacet, hvilket muliggør softwarebaseret lysstyrkejustering og strobe-synkronisering.
Fra et strømforbrugsperspektiv forbliver stigningen i den samlede systemeffekt, når LED'er er aktive, inden for rimelige grænser, hvilket understøtter udvidet kontinuerlig drift under standard USB 5V-strøm – velegnet til heldagsinspektionsopgaver.
Til ikke-destruktiv testning af industrielle komponenter giver 3,6 mm diameteren adgang til varmevekslerrør, hydrauliske fittings og indsprøjtningsdyser. Fokusområdet på 10–100 mm rummer både nøje undersøgelse af overfladedefekter og oversigtsbilleder af hulrumsinteriør. Det brede synsfelt sikrer, at inspektører hurtigt kan orientere sig inden for komplekse geometrier, hvilket forbedrer inspektionseffektiviteten markant.
Elektronisk og mekanisk udstyr indeholder ofte utilgængelige interne rum, hvor fejl opstår. Modulets slanke sonde kan passere gennem ventilationsgitre, kabelindgangspunkter og eksisterende serviceporte for at visualisere printkort, gear og lejeflader. Valgfri LED-belysning viser sig at være uvurderlig, når man undersøger uoplyste indvendige rum, hvilket gør det muligt for teknikere at diagnosticere fejl uden fuldstændig adskillelse.
Husejere og gør-det-selv-entusiaster bruger i stigende grad endoskoper til fejlfinding af VVS, inspektion af hulrum i vægge og undersøgelse af apparatets indre. Plug-and-play USB-forbindelsen gør dette modul umiddelbart anvendeligt med standardcomputere uden specialiseret teknisk viden. 3,6 mm sonden kan navigere gennem afløbsfælder, ventilationskanaler og apparatets adgangspaneler, hvilket bringer professionel visualiseringskapacitet til husholdningsvedligeholdelsesopgaver.
For udviklere, der bygger specialiserede inspektionsrobotter eller automatiserede kvalitetskontrolsystemer, giver modulets dual-interface design en jævn vej fra prototyping til produktion. USB-grænsefladen muliggør hurtig konceptvalidering, mens 10-bens interfacet tillader dyb integration i tilpasset hardware. De standardiserede videoformater og UVC-overholdelse sikrer, at softwareudvikling kan forløbe parallelt med hardwaredesign, hvilket reducerer time-to-market markant.
Ethvert ingeniørdesign involverer afvejninger, og forståelsen af disse grænser er afgørende for en vellykket anvendelse. Den maksimale opløsning på 720P@30fps repræsenterer den optimale balance mellem billeddetaljer og USB 2.0-båndbreddebegrænsninger. Højere opløsninger ville kræve komprimeringsartefakter eller reducerede billedhastigheder, der kan kompromittere inspektionseffektiviteten. Til langt de fleste industri- og forbrugerapplikationer giver 720P tilstrækkelige detaljer til pålidelig beslutningstagning.
TV-forvrængningsspecifikationen på < -10 % er bevidst snarere end en begrænsning. Vidvinkelendoskopoptik producerer i sagens natur cylinderforvrængning; ved at specificere det transparent giver systemintegratorer mulighed for at redegøre for det i softwarekorrektion, hvis det kræves af deres applikation. Til de fleste inspektionsopgaver opvejer den udvidede feltdækning behovet for geometrisk perfektion - et rationelt designvalg baseret på praktiske anvendelseskrav.
LED-belysningens valgfri karakter anerkender, at belysningskravene varierer betydeligt på tværs af applikationer. Nogle brugere vil arbejde i godt oplyste miljøer eller foretrækker eksterne lyskilder; for dem reducerer udeladelse af lysdioderne omkostninger og kompleksitet. Andre, der arbejder i fuldstændig mørke, vil finde den integrerede belysning væsentlig. Denne designfleksibilitet afspejler en dyb forståelse af forskellige markedsbehov.
Det OV9734-baserede 3,6 mm mikroendoskopkameramodul eksemplificerer de tekniske kompromiser, der kræves for at opnå visualisering i ekstreme rumlige begrænsninger. Dens 95° synsfelt, 10–100 mm fokusområde, design med dobbelt interface og valgfri LED-belysning skaber en alsidig løsning til industri-, vedligeholdelses-, forbruger- og indlejrede applikationer.
For systemintegratorer og OEM'er ligger modulets værdi i designbeslutningerne bag dets specifikationer – ikke stræben efter en-parameter excellence, men den optimale balance på tværs af diameter, synsfelt, forvrængning, grænseflade og belysning for at imødekomme det bredeste udvalg af applikationsbehov. Den gennemsigtige specifikation af optiske egenskaber, herunder bevidst forvrængning, muliggør informerede designbeslutninger og passende softwarekompensation, når det er nødvendigt.
Efterhånden som inspektionskravene fortsætter med at skubbe ind i mindre rum og kræver højere ydeevne, repræsenterer moduler som dette den nuværende state of the art inden for miniaturiseret billeddannelse - en sofistikeret balance mellem optisk kapacitet, mekanisk præcision og elektrisk integration, der muliggør udsyn på steder, der tidligere var utilgængelige.
