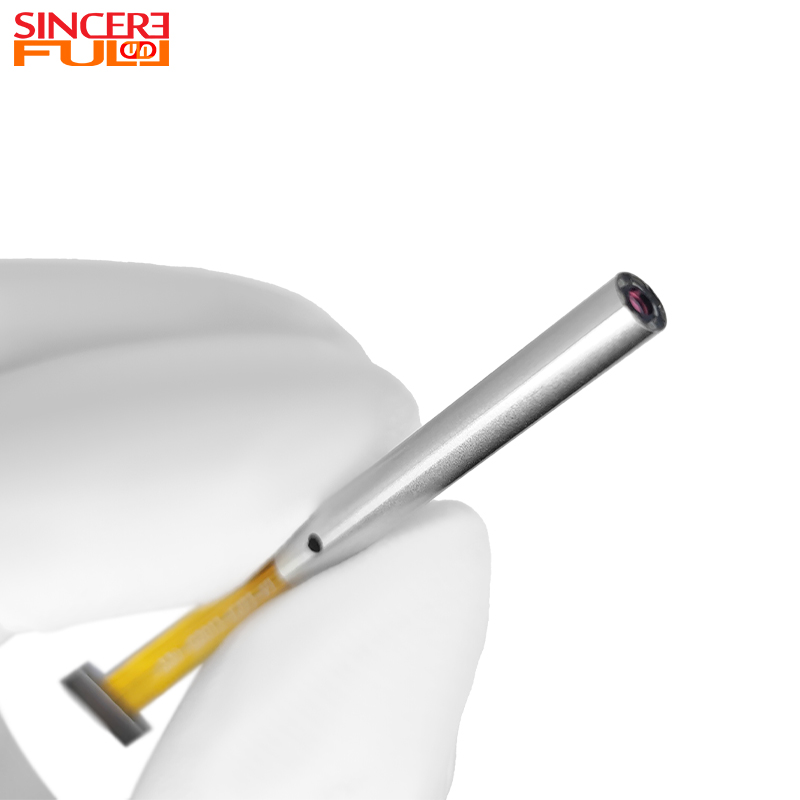

Module de caméra d'endoscope LED intégré CMOS BF2013 compatible WiFi médical

Il s'agit d'un module de caméra endoscopique LED intégré BF2013 CMOS médical compatible WiFi. Le module prend en charge des pixels de 0,3 MP et une résolution VGA (640 × 480), offrant une imagerie fluide en temps réel jusqu'à 30 images par seconde. La taille du capteur est de 1/31 de pouce, avec une taille de pixel de 2,25 μm × 2,25 μm, garantissant d'excellentes performances en basse lumière. Le module dispose d'un champ de vision (FOV) de 88°, d'une plage de mise au point de 20 à 60 mm et d'un cercle d'image maximum de 4,8 mm. Il adopte un mécanisme de mise au point manuelle et une conception intégrée. L'objectif, d'un diamètre de 3,5 mm et d'une coque en acier, est robuste et durable. Il intègre également six lumières LED 0402 pour fournir un éclairage suffisant. Grâce à une interface DVP pour se connecter à une carte de transmission WiFi dédiée, il peut transmettre sans fil des images en temps réel vers des téléphones mobiles ou des ordinateurs. L'ensemble du module est fabriqué à l'aide des processus SMT (Surface Mount Technology) et AA (Active Alignment), garantissant des performances optiques et une stabilité constantes.

Avantage produit ◢

• Connectivité sans fil et facilité d'utilisation : grâce à la technologie de transmission sans fil WiFi, il élimine complètement les contraintes des câbles traditionnels. Cela offre aux médecins une plus grande mobilité pendant les procédures, réduit les problèmes d'emmêlement des câbles lors des cabinets médicaux et améliore la commodité et la flexibilité opérationnelles.

• Éclairage intégré et excellente imagerie : les six lumières de remplissage LED haute performance intégrées fournissent un éclairage uniforme et suffisant. Associé à une conception de grande taille de pixel de 2,25 μm, il garantit une qualité d'image claire et lumineuse même dans des environnements faiblement éclairés au sein des cavités corporelles, répondant ainsi aux exigences de diagnostic.

• Conception compacte et intégration facile : la conception intégrée et le diamètre ultra-fin de 3,5 mm permettent une intégration facile dans divers instruments médicaux. La lentille à coque en acier améliore la durabilité, ce qui la rend adaptée à une utilisation dans différents environnements cliniques.

• Partage en temps réel et diagnostic collaboratif : grâce à la connectivité WiFi, les images peuvent être transmises en temps réel à plusieurs appareils d'affichage, permettant aux équipes médicales de les visualiser simultanément. Cela prend en charge les consultations à distance et les démonstrations pédagogiques, facilitant le travail d’équipe et le partage des connaissances.

• Faible coût et haute fiabilité : fabriqué selon les processus SMT et AA, le module garantit la cohérence et la fiabilité du produit tout en réduisant les coûts de production, rendant la technologie d'inspection endoscopique de haute qualité plus accessible et abordable.

Paramètres techniques ◢

Nom du produit	Module de caméra micro-endoscope
Caractéristiques	Interface DVP
Résolution	VGA
Capteur	Capteur CMOS BF2013
Diamètre	3,5 mm
Plage de mise au point	20 ~ 60mm
DIRIGÉ	0402 6 pièces
Marque déposée	SINCÈRE D’ABORD
Champ de vision	88°
Se concentrer	Fixé

Utilisations du produit ◢

• Examens endoscopiques sans fil jetables : particulièrement adaptés aux bronchoscopes jetables, aux endoscopes gastro-intestinaux et à d'autres examens. La conception sans fil élimine la gestion complexe des câbles, réduit les obstacles à l'utilisation et améliore l'efficacité des examens.

• Diagnostics d'urgence et au chevet du patient : dans les salles d'urgence ou lors des examens au chevet du patient, la connectivité sans fil permet aux médecins d'effectuer des inspections endoscopiques rapidement sans configuration d'équipement compliquée, améliorant ainsi la vitesse de diagnostic et la rotation des patients.

• Enseignement et formation médicale : la transmission sans fil permet à plusieurs stagiaires de visualiser simultanément des images en temps réel, ce qui la rend idéale pour l'enseignement des opérations d'endoscopie et la formation des compétences, améliorant ainsi l'efficacité de l'enseignement et de la formation.

• Médecine vétérinaire et santé animale : également applicable dans les hôpitaux pour animaux de compagnie et la santé animale. La conception sans fil rend les examens des animaux plus pratiques et plus sûrs, améliorant ainsi la précision des diagnostics vétérinaires.

FAQ ◢

Q1 :  Quelle est la caractéristique la plus remarquable de ce module d'endoscope ?

A1 : Ses caractéristiques les plus remarquables sont sa conception hautement intégrée et sa connectivité sans fil. Il combine un capteur CMOS, des lumières d'appoint LED et un module de transmission WiFi dans un design extrêmement compact (seulement 3,5 mm de diamètre), éliminant complètement les contraintes des câbles d'endoscope traditionnels. Il transmet sans fil des vidéos en temps réel aux téléphones mobiles ou aux ordinateurs via WiFi.

Q2 : Comment utiliser ce module ? Dois-je installer des pilotes spécifiques ?

A2 : C’est très simple à utiliser. Une fois alimenté, le module crée un hotspot WiFi. Il vous suffit de connecter votre téléphone ou votre ordinateur à ce point d'accès, puis d'ouvrir une application ou un logiciel informatique dédié (ou un logiciel de webcam universel) pour visionner la vidéo en direct. En règle générale, aucun pilote compliqué n'est requis, ce qui simplifie considérablement l'intégration et l'utilisation.

Q3 : Quelle est la clarté de son imagerie ? Peut-il répondre aux exigences du diagnostic médical ?

A3 : Le module prend en charge la résolution VGA (640 x 480) et les pixels de 0,3 MP, associés à six lumières LED hautes performances pour un éclairage suffisant. Il fournit une vidéo en temps réel claire et fluide (30 ips). Sa grande taille de pixel de 2,25 μm garantit une excellente sensibilité à la lumière dans les environnements faiblement éclairés des cavités corporelles. Cette résolution est bien adaptée aux applications cliniques telles que l'observation, le positionnement et le diagnostic préliminaire.

Q4 : Quelle est la portée de transmission WiFi et la stabilité du module ?

A4 : Dans un environnement dégagé, la portée de transmission peut généralement atteindre jusqu'à 10 mètres, ce qui est suffisant pour la plupart des applications en salle d'opération ou en salle d'examen. La conception sans fil évite les interférences électromagnétiques (EMI) des câbles, garantissant une stabilité de transmission élevée et des signaux vidéo fiables pendant les procédures et les examens.

Q5 : Quel est le diamètre de la lentille du module ? Peut-il accéder à des cavités plus étroites ?

A5 : La partie lentille du module a un diamètre de 3,5 mm et est équipée d'un manchon de protection en acier, ce qui la rend robuste et durable. Cette taille convient déjà à de nombreuses cavités naturelles du corps. Si une taille plus fine est requise, d’autres modèles devront peut-être être envisagés.
