SF-N1070-V3 D8.0
Sincèrement
|
Ce module de caméra endoscopique intégré à capteur CMOS GC2755 HD 30 ips 1/5 de pouce utilise le capteur GC2755. Sa structure optique miniature de 1/5 de pouce combinée à une conception à grands pixels de 1,6 μm constitue une stratégie équilibrée entre l'emballage physique et les performances fondamentales de détection de la lumière. Cette approche le rend intrinsèquement adapté aux scénarios embarqués limités dans l’espace nécessitant une utilisation d’imagerie soutenue dans des conditions d’éclairage variables. Le module offre deux formats de sortie : MJPEG et YUV2, optimisés respectivement pour l'efficacité de l'intégration du système et la flexibilité du traitement d'image. Cela permet aux développeurs de sélectionner des sources de données brutes en fonction des exigences de l'algorithme de la couche application. La prise en charge complète du protocole UVC garantit une fonctionnalité plug-and-play multiplateforme, tandis que la compatibilité OTG dissocie le module des dépendances informatiques traditionnelles, permettant une intégration directe dans des nœuds de vision distribués basés sur des hôtes intégrés. Collectivement, ces caractéristiques techniques convergent vers un positionnement produit clair : fournir une solution standardisée rentable et hautement compatible pour les applications de vision industrielle nécessitant un déploiement rapide, fonctionnant dans des contraintes d'espace physique et donnant la priorité à une qualité d'image fondamentale plutôt qu'extrême. |
 |
1. Base d'imagerie supérieure en basse lumière : doté d'une conception de grande taille de pixel de 1,6 μm, le capteur offre une sensibilité à la lumière considérablement améliorée par pixel. Cela fournit une assurance matérielle pour capturer des images à faible bruit et plus faciles à utiliser dans des environnements faiblement éclairés, garantissant des images claires et utilisables même dans des scénarios nocturnes ou inégalement éclairés.
2. Expérience d'intégration système simplifiée : prend entièrement en charge le protocole sans pilote UVC et la fonctionnalité OTG. Le protocole UVC permet un plug-and-play multiplateforme, réduisant considérablement la complexité de l'intégration. La prise en charge OTG permet une collaboration directe avec des appareils intégrés sans hôtes traditionnels, élargissant considérablement la flexibilité de déploiement et les limites des applications.
3. Stratégie de sortie de données flexible : fournit simultanément les formats de sortie MJPEG et YUV2. Le format MJPEG convient aux scénarios nécessitant une capture efficace d'une seule image ou des ressources système limitées ; YUV2 fournit des flux de données brutes non compressées, répondant aux exigences de haute fidélité en matière de post-traitement et de développement d'algorithmes. Cette conception permet aux développeurs d'équilibrer avec précision « efficacité » et « contrôle de la qualité de l'image » en fonction des besoins spécifiques des applications.
1. Inspection de précision industrielle : son emballage miniature et son imagerie haute définition permettent une intégration directe dans des équipements automatisés pour des applications exigeant à la fois compacité et précision, telles que l'inspection des joints de soudure des PCB et la mesure dimensionnelle des micro-composants.
2. Intégration des dispositifs médicaux : la conception compacte et la fonctionnalité plug-and-play permettent l'intégration dans des endoscopes portables, des dermatoscopes et des équipements de survie, fournissant ainsi une imagerie fiable qui répond aux exigences d'observation clinique et de documentation.
3. Terminaux IoT intelligents : tirant parti d'un fonctionnement sans pilote UVC et d'excellentes performances en faible luminosité, il se déploie rapidement en tant que module de vision de base pour des systèmes tels que la surveillance intelligente des étagères, la surveillance des serres agricoles et la navigation visuelle AGV.
4. Validation R&D : en tant que module standard open source, il offre une solution d'entrée d'image rentable et facilement intégrée pour les tests d'algorithmes de vision industrielle, la recherche biocomportementale et le prototypage de concepts de produits.

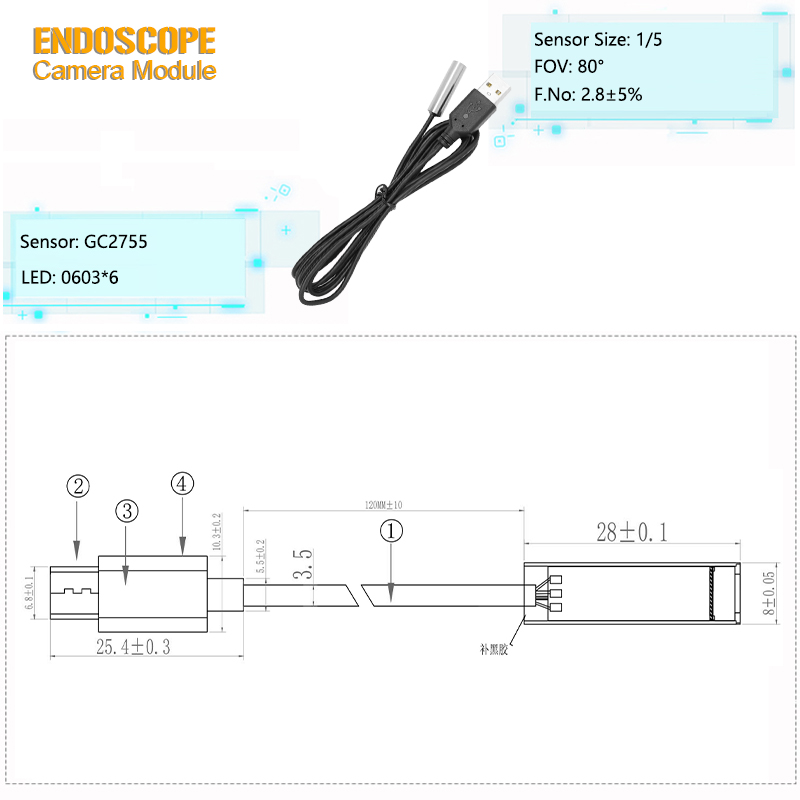

Nom du produit |
Module de caméra endoscopique |
Caractéristiques |
Caméra endoscopique GC2755 |
Pixels |
1080P |
Capteur |
GC2755 |
F. NON |
2.8 |
Taille du capteur |
1/5 pouces |
Dirigé |
6 |
Marque déposée |
SINCÈRE D’ABORD |
Champ de vision (D) |
80° |
Interface |
USB2.0 |
1. Ce module prend-il en charge le fonctionnement sans pilote sur les systèmes Linux et les plates-formes intégrées basées sur ARM (telles que Raspberry Pi) ?
Oui. Ce module adhère strictement à la norme du protocole UVC 1.0. Il offre une fonctionnalité plug-and-play sur la plupart des distributions Linux et des plates-formes ARM (y compris Raspberry Pi, Jetson Nano, etc.) équipées d'interfaces hôtes USB standard, sans nécessiter de développement de pilote supplémentaire. Le système le reconnaîtra automatiquement comme un nœud de périphérique vidéo tel que /dev/video0.
2. Comment choisir entre les formats de sortie MJPEG et YUV2 ? Quel impact ces formats ont-ils sur les ressources système ?
Le choix dépend des exigences fondamentales de votre scénario d'application :
(1) MJPEG : format précompressé avec une utilisation de bande passante inférieure (environ 50 à 70 % de moins que YUV2). Convient à la transmission réseau, aux environnements de stockage limité ou aux scénarios nécessitant une capture d'image unique (par exemple, instantanés de surveillance, reconnaissance de code QR). Charge de décodage CPU légère.
(2) YUV2 : fournit des données brutes non compressées préservant les informations complètes de l'image. Convient au traitement d'images complexes, à l'analyse des couleurs ou au développement d'algorithmes (par exemple, analyse d'images médicales, mesure de vision industrielle). Cependant, cela nécessite une bande passante, une mémoire et une capacité de stockage plus élevées. Il est recommandé d'équilibrer les exigences en temps réel, les besoins en algorithmes et les ressources matérielles en fonction des scénarios d'application réels.
3. Quelle est la stabilité de ce module lors d'un fonctionnement continu prolongé ? Intègre-t-il la gestion thermique ?
Le module fonctionne avec un courant typique de 100 à 120 mA (@5 V) avec une consommation électrique contrôlée entre 0,5 et 0,6 W, ce qui constitue une conception à faible consommation avec une génération de chaleur minimale. Le produit a passé avec succès des tests de fiabilité, notamment un stockage à haute température (50 °C/48 h), des cycles de température (-20 °C ↔ 60 °C) et une température/humidité élevée (40 °C/90 % HR), garantissant un fonctionnement stable 24h/24 et 7j/7 dans les plages de température commerciales et industrielles typiques. Pour les scénarios d'intégration entièrement fermés, assurez-vous d'un flux d'air dégagé dans le chemin thermique global de l'appareil.
