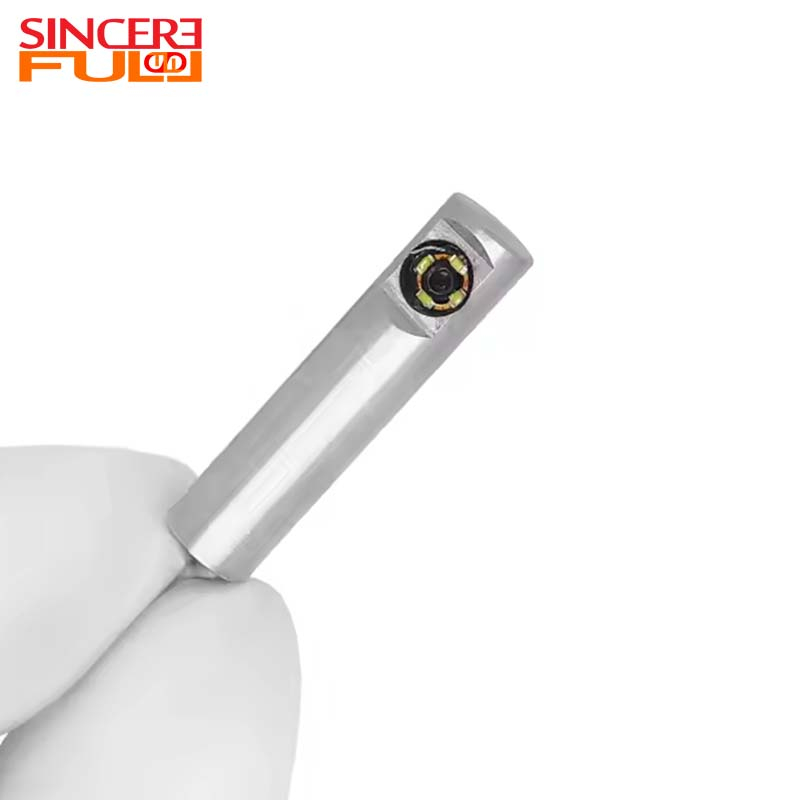

1MP OV9734 מודול אנדוסקופ עם זווית רחבה

זהו מודול מצלמת אנדוסקופ לבדיקת אנדוסקופ מיקרו 1MP OV9734 חיישן זווית רחבה. מצויד בחיישן OV9734 ובשילוב עם עיצוב מבני מעולה, הקוטר הכללי שלו נשלט עד ל-6 מ'מ בלבד, מה שמאפשר לו לחדור בקלות לחללים צרים שונים כדי להשלים משימות בדיקה. מבחינת שדה הראייה, המודול מציע שלוש זוויות שדה אלכסוניות לבחירה: 95°, 110° ו- 140°, הניתנות להחלפה גמישה בהתאם לדרישות שדה הראייה של תרחישי בדיקה שונים. בין אם הוא מתמקד בפרטים מקומיים או בצילום סצנות בטווח גדול, הוא יכול להסתגל ביעילות. המודול מאמץ עיצוב עדשה בפוקוס קבוע, עם עומק שדה יציב שנע בין 10 מ'מ ל-100 מ'מ. אין צורך בהתאמת מיקוד תכופה, וניתן להציג פרטים ברורים של אובייקטים בטווח זה, ובכך לשפר למעשה את יעילות הבדיקה. במקביל, המודול מצויד ב-4 נורות מילוי LED המתכווננות בבהירות. אפילו בסביבות בדיקה עמומות, ניתן לשפר את בהירות שדה הראייה על ידי התאמת בהירות אור המילוי, ולמנוע השמטת פרטי בדיקה מרכזיים עקב חוסר אור. מבחינת פלט תמונה, המודול יכול לצלם תמונות ביציבות ברזולוציה של 1280×720 ולהוציא סרטוני וידאו בצורה חלקה בקצב פריימים של 30fps. התמונות ברורות וללא גמגום, מה שמאפשר שחזור מדויק של המצב האמיתי של האובייקט הנבדק. בנוסף, המודול כולל ביצועים עמידים למים ברמת IP67, המאפשרים לו להתמודד עם סביבות בדיקה לחות, עשירות במים, או אפילו לטווח קצר. בין אם בתרחישים רפואיים הכוללים מגע עם נוזלי גוף או בדיקת צנרת תעשייתית בסביבות לחות, הוא יכול לשמור על פעולה יציבה, תוך הפגנת עמידות וכושר הסתגלות מצוינים. זוהי בחירה אמינה למשימות בדיקה מדויקות שונות.

יתרון המוצר

• קוטר קטן במיוחד: עם קוטר של 6 מ'מ בלבד, הוא יכול להיכנס בקלות לחללים צרים ולהרחיב את טווח הבדיקה.

• זוויות שדה מרובות רמות: אפשרויות 95°, 110° ו-140° זמינות כדי להתאים בצורה גמישה לדרישות שדה הראייה של תרחישי בדיקה שונים.

• פלט HD יציב: רזולוציה של 1280×720 בתוספת קצב פריימים של 30 פריימים לשנייה, בשילוב עם עדשה בפוקוס קבוע עם עומק שדה של 10-100 מ'מ, מה שמבטיח פרטים ברורים ובדיקה יעילה.

• עמיד עם אור מילוי מתכוונן: דירוג עמיד למים IP67 לעמידות בפני כתמים ועמידות; 4 נורות מילוי LED עם בהירות מתכווננת להתאמה לסביבות עמומות.

פרמטרים טכניים

שם המוצר	מבט מהצד מודול מצלמת אנדוסקופ Wide Angle
תכונות	מודול מצלמת אנדוסקופ
גודל פיקסל	1MP
חיישן	OV9734
עיוות טלוויזיה	＜-10%
אורך מוקד	1.08 מ'מ
FOV(D)	95°, 110°, 140°
סִימָן מִסחָרִי	תחילה כנה
מִמְשָׁק	USB2.0
טווח מיקוד	10-100 מ'מ

יישום של מודול מצלמת אנדוסקופ

1. טיפול שיניים מדויק: בניווט תלת מימדי בתעלת שורש, הזווית הרחבה של 140 מעלות מכסה מספר תעלות שורש, וקוטר 6 מ'מ יכול לחדור לאזור הטוחנות כדי לסייע בטיפול מדויק.

2. בקרת איכות של ייצור רכב: בדוק אם יש סתימות, בלאי ובעיות אחרות בחרירי הזרקת דלק ישירה; לשמור על גופי שסתום ההילוכים ולבדוק אם יש סדקים בדפנות צילינדר המנוע.

3. תחזוקת דיוק תעופה: עמיד בפני קורוזיה תעופתית לבדיקת דיסקים של טורבינת מנוע מטוסים; לחדור עמוק לתוך מפעילים לבדיקות מפורטות כדי להבטיח הפעלה בטוחה של ציוד תעופה וחלל.

שאלות נפוצות

1. כיצד פועל מודול מצלמת האנדוסקופ?

מודול מצלמת האנדוסקופ אוסף את התמונה הפנימית דרך העדשה האופטית הקדמית, ממיר אותה לאות חשמלי על ידי חיישן CMOS או CCD, ולאחר מכן מייעל אותה באמצעות שבב עיבוד תמונה להפחתת רעש ושיפור, ולבסוף מוציא אות וידאו בחדות גבוהה. מודולים מסוימים תומכים בשידור אלחוטי או בשידור אות סיבים אופטיים, המתאימים לתרחישי בדיקה רפואית או תעשייתית.

2. מדוע ביצועי תאורה נמוכים חשובים עבור מודולי אנדוסקופ?

במקרה של חוסר אור בגוף או בסביבת הצינור, המודול זקוק לחיישן רגישות גבוהה ולעדשת צמצם גדולה, ואלגוריתם הפחתת הרעש מבטיח את בהירות השדה האפל. חלק מהמוצרים משתמשים באור מילוי אינפרא אדום או בטכנולוגיית HDR כדי לשפר ביצועים בתאורה נמוכה.

3. מהי המשמעות של טווח עומק השדה של המודול?

עומק שדה גדול (כגון 5 מ'מ עד 50 מ'מ) יכול להציג בבירור עצמים קרובים ורחוקים בו זמנית, להפחית את הצורך במיקוד תכוף, מתאים לניתוח אנדוסקופי; עומק שדה רדוד משמש להדגשת פרטי מישור ספציפיים, כגון בדיקת עור.
