SF-C1019USB-D6.0-SV-L200
AUFRICHTIG ZUERST
|

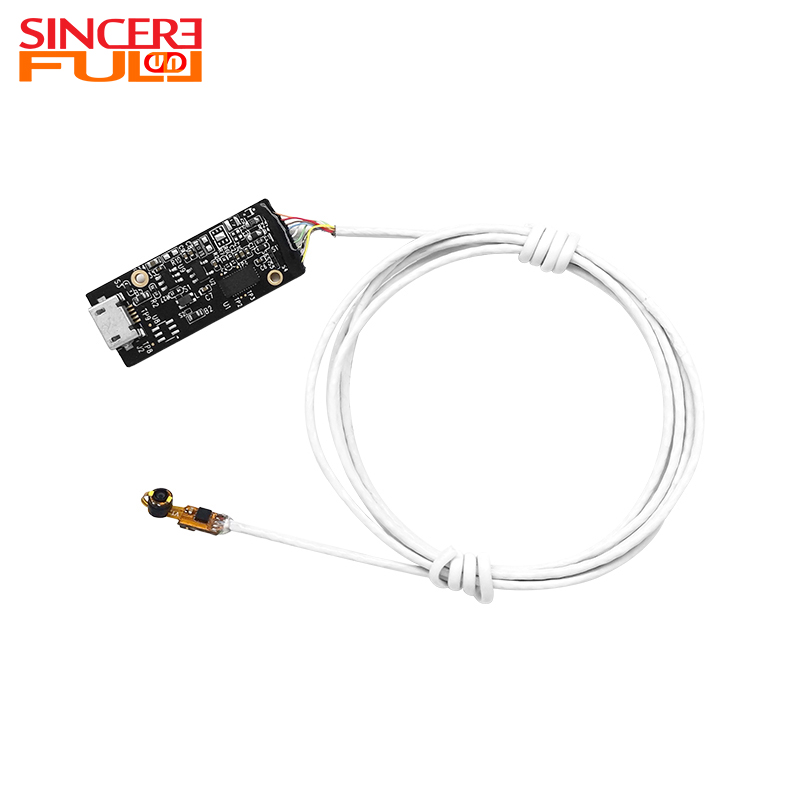

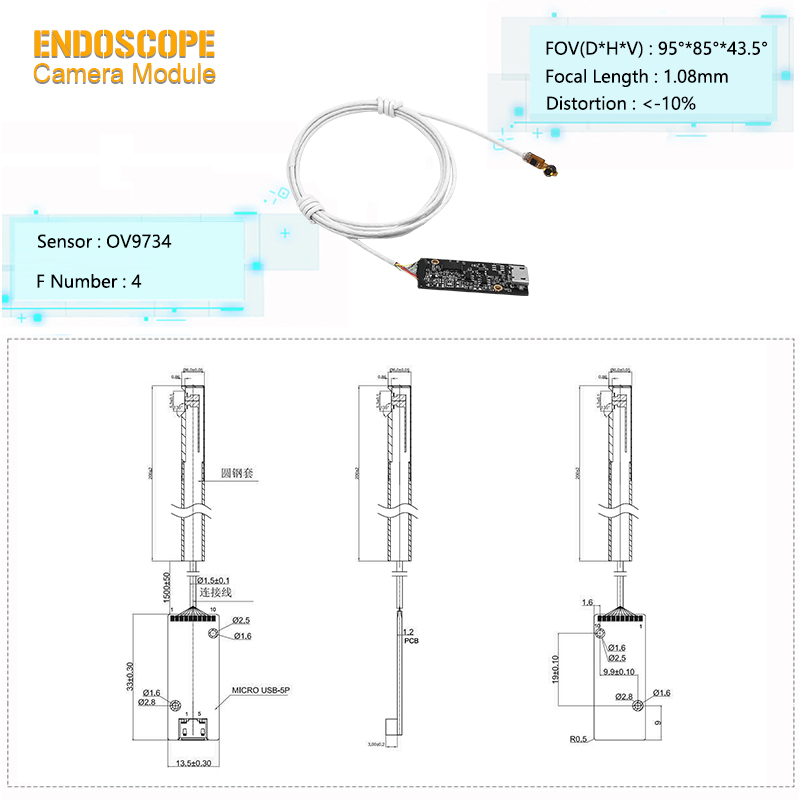

Dieses 6,0-mm-USB2.0-Endoskopkameramodul OV9734 mit Seitenansicht für Inspektionsgeräte, die Rohrwände, Bohrungsoberflächen oder Hohlraumseiten und nicht den Bereich direkt davor beobachten müssen. Die seitliche optische Richtung ist der Hauptgrund für die Auswahl, unterstützt durch eine 720P@30fps-Ausgabe, ein D95° × H85° × V43,5° FOV und einen Fokusbereich von 10–100 mm.
Optional können vier 0402-LEDs evaluiert werden, wenn das endgültige Seitenansichtsgerät eine lokale Beleuchtung benötigt. Der USB2.0-UVC-Ausgang unterstützt die Host-seitige Bildintegration, während das mechanische Design genügend Platz für die seitliche optische Öffnung und die endgültige Sondenstruktur bieten sollte. Unterschied: Die optische Seitenansichtsrichtung – nicht nur der 6-mm-Durchmesser – ist der entscheidende Faktor, wenn das Ziel auf einer Rohrwand, einer Bohrungsoberfläche oder einer Hohlraumseite liegt und nicht direkt davor. |
 |
Auswahlvoraussetzung |
Standardkonfiguration |
Auswahlhinweis |
Zielposition |
Seitenwand / Mantelfläche |
Wählen Sie dieses Modell nur, wenn sich das Inspektionsziel neben dem Einführpfad befindet und nicht hauptsächlich davor. |
Eintrittsbereich |
6,0 mm Durchmesser |
Stellen Sie sicher, dass die Sondenöffnung und das seitliche optische Fenster untergebracht werden können. |
Berichterstattung anzeigen |
D95° × H85° × V43,5° |
Stellen Sie sicher, dass das seitliche Feld die erforderliche Wandfläche im vorgesehenen Abstand abdeckt. |
Zielentfernung |
10–100 mm |
Halten Sie das Seitenwandziel innerhalb des bestätigten Fokusbereichs. |
Beleuchtung |
Optional 4×0402 LEDs |
Bestätigen Sie, ob eine lokale Seitenbeleuchtung erforderlich ist und wie Reflexionen kontrolliert werden. |
Host-Verbindung |
USB2.0 UVC |
Bestätigen Sie vor dem Probentest die Anordnung des Zielhosts und der Kabel. |

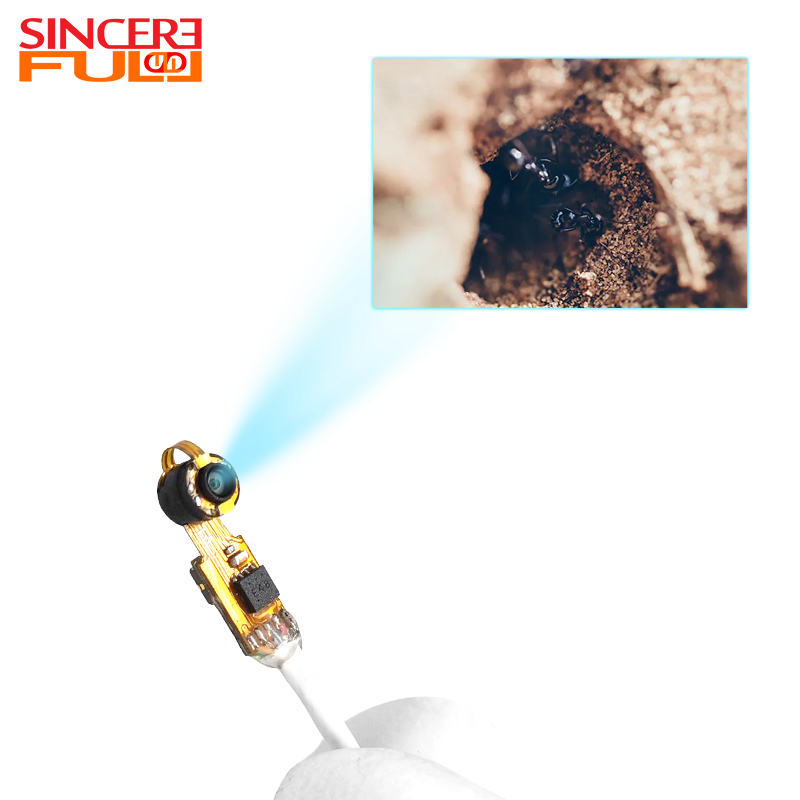

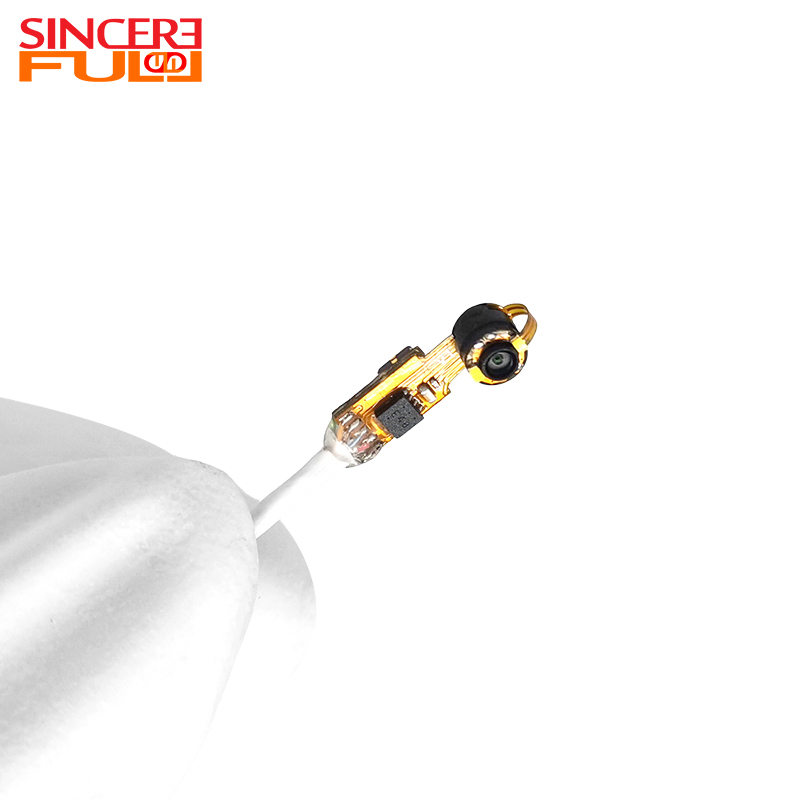

Spezielle Seitenansichts-Bildgebung: Verwendet ein seitliches optisches Design, kann Seitenwände und schmale Spaltseiten genau erfassen und löst so das Problem des toten Bereichs von Frontansicht-Sonden.
Kompakter Durchmesser von 6,0 mm: Schlanke Größe, kann problemlos in schmale Lücken und dünne Rohre hineinragen und passt sich verschiedenen Szenarien zur Erkennung verdeckter Seitenansichten an.
OV9734-Sensor: Klare und stabile Bildgebung, die sich genau an die seitliche Betrachtung aus nächster Nähe anpasst und eine detaillierte Darstellung gewährleistet.

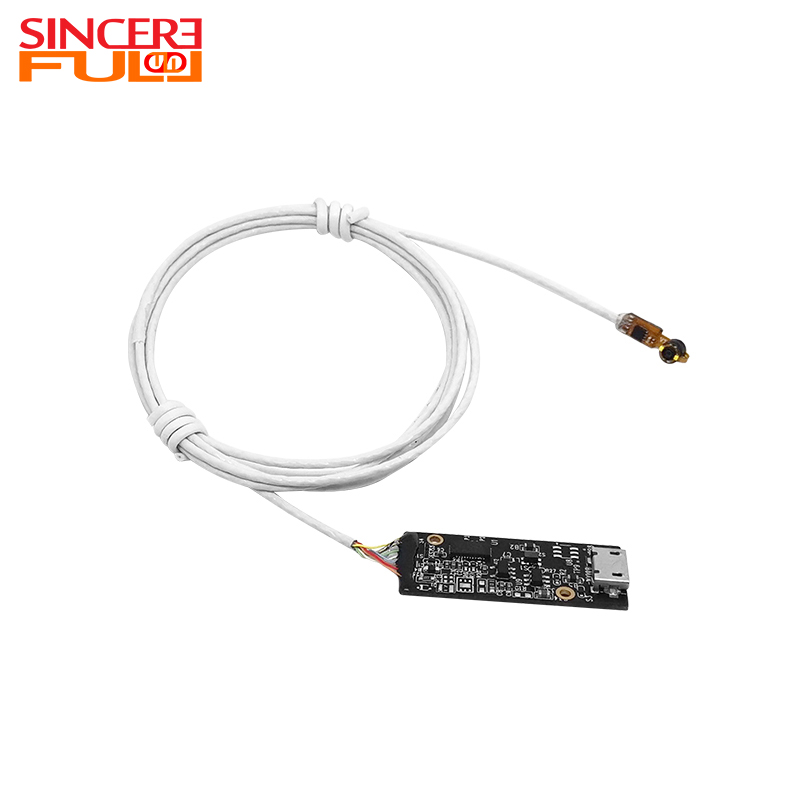

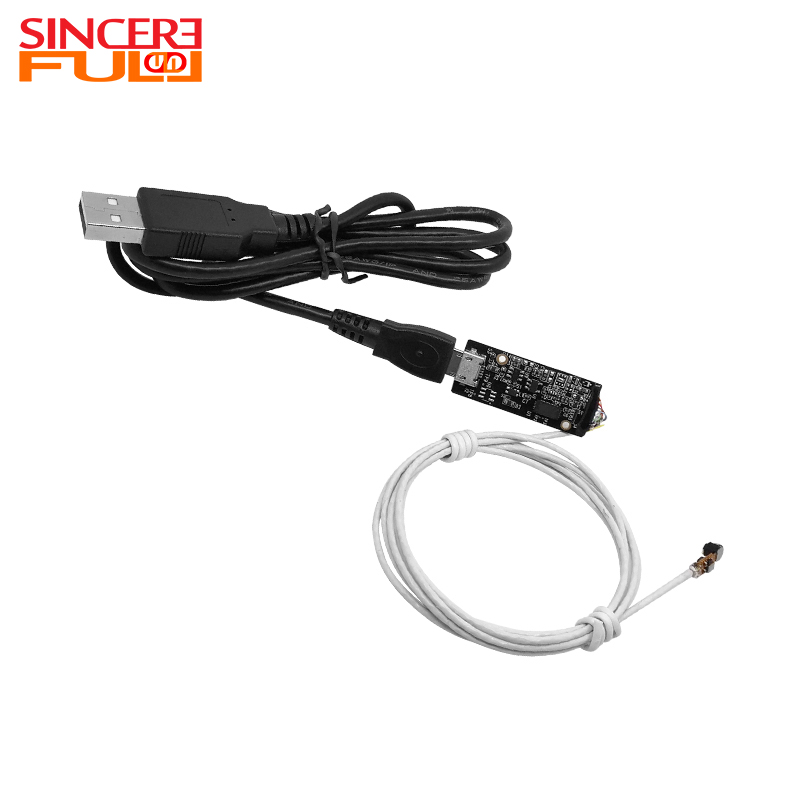

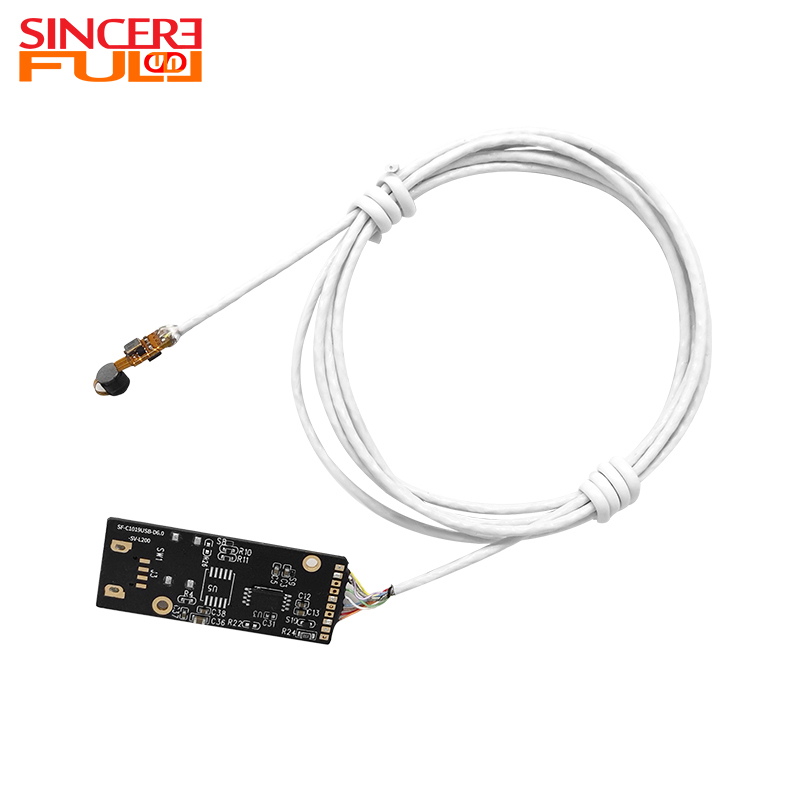

USB2.0 Plug-and-Play: UVC-Plug-and-Play, integrierte Stromversorgung, Datenübertragung und Erdung, einfach und effizient zu bedienen.
Produktname |
Endoskop-Kameramodul |
Bildsensor |
OV9734 |
Durchmesser |
6mm |
Pixel |
1MP |
FOV(D*H*V) |
95°*85°*43,5° |
TV-Verzerrung |
<-10 % |
Stecker |
Mini-USB-5P |
LED |
0402 LED |
DSP |
USB2.0 UVC |
Format |
YUV&MJPG |
Seitliche Erkennung der Rohrinnenwand: Kann in Rohrleitungen über 6 mm verwendet werden. Mit seinem Durchmesser von 6,0 mm und der Seitenansicht kann es den Zustand der Innenwand, Defekte und Abnutzung von der Seite beobachten, ohne die Rohrleitung zu demontieren.
Seitenwartung von Präzisionsgeräten: Kann in engen Lücken innerhalb elektronischer Geräte verwendet werden. Dank seiner kompakten Größe und der Seitenansichtsfunktion kann es den seitlichen Status von Komponenten, Lötstellen und Kabeln ohne Demontage überprüfen.
Erkennung versteckter Teile im Automobilbereich: Kann in Motorspalten, Klimaanlagenkanälen und anderen Teilen verwendet werden. Mit seiner genauen Seitenansicht und flexiblen Anpassung kann es Seitenwandfehler lokalisieren und den Status bewerten.
Vertikale Oberflächen-Nahbereichsbildgebung: Kann für vertikal installierte Komponenten und Seitenwandproben verwendet werden. Mit seiner seitlichen Nahbereichsansicht und klaren Bildgebung ist eine hochauflösende Bilderfassung und -aufzeichnung möglich.
1. Optische Richtung der seitlichen Sicht: Wenn der standardmäßige seitliche Sichtwinkel oder das optische Fenster nicht mit dem Ziel übereinstimmt, kann die Blickrichtung/FOV-Richtung überprüft werden. Bitte geben Sie die Zielposition, den Wandabstand, die erforderliche seitliche Abdeckung und den Einführweg an.
2. Arbeitsabstand zur Seitenwand: Wenn der Fokusbereich von 10–100 mm nicht mit dem tatsächlichen Wandabstand übereinstimmt, kann die Fokusrichtung überprüft werden. Bitte geben Sie während des Betriebs den nächsten und den größten Seitenwandabstand an.
3. Optionale Beleuchtung und Reflexion: Wenn das optionale LED-Layout zu Reflexionen oder unzureichender Beleuchtung führt, können die Beleuchtungsrichtung und die Steuerungsmethode überprüft werden, sofern dies unterstützt wird. Bitte geben Sie Wandmaterial, Reflexionsgrad, Arbeitsabstand und Helligkeitsanforderung an.
4. 6-mm-Mechanik und Kabelpassung: Wenn die 6-mm-Struktur oder das Standardkabel nicht zur endgültigen Sonde passt, kann die Mechanik-, Kabel- und Steckeranordnung überprüft werden. Bitte geben Sie den Sondendurchmesser, den Platz im Seitenfenster, den Kabelverlauf und die Hostposition an.
FAQ ◢
1. Wie wählt man das für die Fahrzeugwartung geeignete Modul aus?
Es ist erforderlich, über ein ölbeständiges Objektiv, eine einstellbare Brennweite (z. B. 10–100 mm), starkes LED-Licht, teilweise mit magnetischen Sonden oder einen um 360° drehbaren Kopf zu verfügen, um den Totwinkel des Motors zu überprüfen.
2. Warum benötigen Pipeline-Inspektionsmodule lange Kabel?
Die Kabellänge beträgt normalerweise 10–30 Meter, einschließlich der Kevlar-Zugschicht und des wasserdichten Steckers, was die Echtzeitübertragung unterstützt und gleichzeitig interner Reibung und chemischer Korrosion der Rohrleitung widersteht.
3. Was soll ich tun, wenn das Modul nach der Hochtemperatursterilisation ausfällt?
Überprüfen Sie, ob die Toleranztemperatur überschritten wird (manche liegen beispielsweise nur bei 120 °C), schalten Sie den Strom aus und entfernen Sie den Akku vor der Sterilisation. Schäden können durch Versagen des Dichtmittels oder Verformung der Leiterplatte verursacht werden.
CTA ◢
Um dieses Seitenansichtsmodul zu bewerten, teilen Sie uns bitte die Zielposition, den Seitenwandabstand, den Sondendurchmesser, die erforderliche seitliche Abdeckung, die Lichtverhältnisse, die Kabelroute und das Hostsystem mit. Anschließend können wir prüfen, ob die 95°-Seitenblickrichtung oder eine andere optische Konfiguration besser passt.
