Die Inspektion begrenzter mechanischer Umgebungen stellt eine anspruchsvolle technische Hürde dar. Wir müssen außergewöhnliche optische Klarheit mit extremen physikalischen Einschränkungen in Einklang bringen. Komplexe Umgebungen wie Turbinenschaufeln, tiefe Rohrnetze und Motorzylinder erfordern hochspezialisierte visuelle Komponenten. In diesen dunklen, lebensfeindlichen Räumen versagen herkömmliche Bildsensoren einfach. Sie benötigen ein Endoskop-Kameramodul, das in engen Radien navigieren und gleichzeitig präzise visuelle Daten liefern kann. Diese Präzision bleibt für die Integration zerstörungsfreier Prüfungen (NDT) in den Bereichen Luft- und Raumfahrt, Automobil und industrielle Fertigung von entscheidender Bedeutung.
Wenn Sie die Spezifikationen Ihres Kameramoduls nicht an die physische Umgebung anpassen, besteht die Gefahr, dass kritische strukturelle Mängel übersehen werden. Bei unzureichender Beleuchtung oder schlechter Tiefenschärfe verbergen sich Mikrorisse in metallischen Oberflächen. Dieser Leitfaden hilft Entwicklungs-, Qualitätssicherungs- und Beschaffungsteams bei der Bewertung und Auswahl des richtigen Endoskopkameramoduls. Wir werden wichtige Bewertungskriterien, Integrationsanforderungen und schwerwiegende Umwelteinschränkungen untersuchen. Sie erfahren, wie Sie ein Modul in die engere Auswahl nehmen, das Prüfzuverlässigkeit garantiert, ohne Ihre umfassende Systemarchitektur zu beeinträchtigen.
Kompromisse zwischen Größe und Sensor: Sub-3-mm-Module opfern die native Auflösung; Der Erfolg hängt von der präzisen Abstimmung der Tiefenschärfe (DoF) und des Bildsignalprozessors (ISP) ab.
Umweltverträglichkeit: Die Schutzart IP67 ist die Grundvoraussetzung für die Flüssigkeitsbeständigkeit, aber das Wärmemanagement innerhalb des Moduls ist bei beengten Platzverhältnissen ebenso wichtig.
Integrationsfähigkeit: Die Wahl zwischen USB, MIPI oder benutzerdefinierten Ausgängen bestimmt den technischen Aufwand, der für die Bereitstellung in Ihren Inspektionssystemen erforderlich ist.
In engen Räumen fehlt es völlig an Umgebungslicht. Sie müssen bereitstellen Industrie-Endoskop-Kameramodul -Hardware mit integrierten, wärmegesteuerten LED-Arrays. Als gängige und effektive Lösung dienen Ringlichter. Sie beleuchten stark reflektierende metallische Oberflächen in Motorzylindern oder Rohrleitungen. Sie müssen jedoch die optische Ausgangsintensität sorgfältig steuern. Unreguliertes Licht führt zu einer starken Auswaschung des Sensors an glänzenden Rohrinnenwänden. Erweitertes ISP-Tuning trägt dazu bei, diese Blendung zu mildern. Es passt die Belichtungsstufen dynamisch an, wenn sich das Kameramodul an Reflexionsanomalien vorbeibewegt.
Der Betrieb in geschlossenen Motorblöcken führt zu hohen Umgebungstemperaturen. Aktive Flüssigkeitsleitungen erzeugen außerdem starke Umgebungswärme. Endoskop-Kameramodule sind bei diesen Anwendungen ernsthaften thermischen Herausforderungen ausgesetzt. Sie müssen thermisches Rauschen effektiv bewältigen, ohne die Bildtreue zu beeinträchtigen. Bildsensoren erzeugen im Betrieb ihre eigene interne Wärme. Bei Einsatz in einem engen Stahlhohlraum kann diese Wärme nicht leicht entweichen. Eine zu hohe Temperatur erhöht das Dunkelstromrauschen innerhalb der Sensorpixel. Ingenieure müssen beim ersten Modulintegrationsentwurf Wärmeableitungsmaterialien priorisieren.
Bei industriellen Inspektionen stellt mechanische Reibung eine ständige Bedrohung dar. Bei der Integration in Inspektionssysteme führen Bediener die kundenspezifischen Baugruppen wiederholt durch Schleiföffnungen ein und aus. Standardmaterialien verschlechtern sich unter dieser wiederholten Belastung schnell. Kohlenstoffablagerungen im Inneren von Motoren wirken wie Sandpapier auf die Linsenabdeckung des Moduls. Um diesem Missbrauch standzuhalten, sind stark verstärkte Kabel erforderlich. Diese Kameramodule erfordern außerdem kratzfeste Objektivabdeckungen aus Saphirglas oder gehärtetem Glas. Diese Schutzschichten verhindern eine optische Verschlechterung im Laufe der Zeit. Eine zerkratzte Linse beeinträchtigt die Lichtdurchlässigkeit und macht die Inspektionsdaten unbrauchbar.

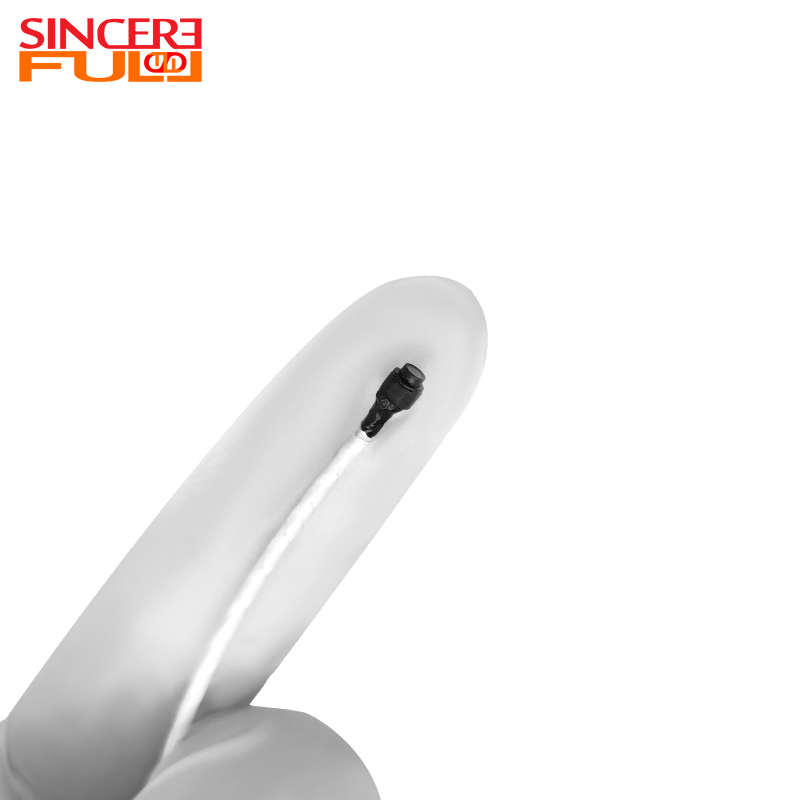

Sub-3-mm-Module, wie z. B. 2,8-mm-Varianten, bleiben für Mikrokavitäten unerlässlich. Sie passen problemlos dort, wo Standard-Inspektionskomponenten nicht passieren können. Allerdings erfordern sie eine aggressive Bildkorrektur. Der kleinere 1/9-Zoll-Sensor opfert die native Auflösung, um die geringe Stellfläche zu erreichen. Software muss Kantendetails rekonstruieren und visuelles Rauschen aktiv reduzieren.
Wenn es der Kavitätsdurchmesser zulässt, bieten 4-mm- bis 6-mm-Module deutlich bessere Sensorgrößen. Sie verwenden 1/6-Zoll- oder 1/4-Zoll-Sensoren. Diese reichen typischerweise von 1 MP bis 4 MP. Dies führt zu einer deutlich besseren Bildschärfe und Farbwiedergabe. Sie sollten immer a auswählen Endoskopmodul mit geringem Platzbedarf, das den größtmöglichen Durchmesser für Ihr spezifisches Zielgehäuse bietet. Maximieren Sie die physische Sensorgröße, bevor Sie sich auf Softwareerweiterungen verlassen.
Kategorie der Modulgröße |
Typischer Auflösungsbereich |
Verarbeitungsanforderung |
Optimales Integrationsziel |
|---|---|---|---|
Unter 3 mm (z. B. 2,8 mm) |
Unter 1 MP (oft 400 x 400) |
Aggressive Geräuschreduzierung erforderlich |
Mikrohohlräume in der Luftfahrt, dichte Ventile |
4mm – 6mm |
1MP bis 4MP |
Standard-ISP-Tuning |
Motorblöcke für Kraftfahrzeuge, Rohrnetze |
8mm und mehr |
4MP bis 8MP+ |
Minimale Softwarekorrektur |
Große HVAC-Kanäle, Hauptkanalisationsleitungen |
Bewerten Sie das Sichtfeld (FOV) ausschließlich auf der Grundlage des Zielarbeitsabstands Ihres Moduls. Ein Sichtfeld von 90° bis 120° stellt den Industriestandard für die allgemeine industrielle Modulintegration dar. Extrem weite Winkel erfassen mehr Fläche, führen aber zu einer starken tonnenförmigen Verzerrung. Eine Randverzerrungskorrektur bleibt hier zwingend erforderlich. Mit gebogenen oder verzerrten Bildern können Sie keine genauen strukturellen Beurteilungen durchführen. Die Software muss das Bild geometrisch glätten.
Wählen Sie sorgfältig zwischen Fixfokus und Autofokus. Objektive mit festem Fokus arbeiten innerhalb eines bestimmten Makrobereichs, typischerweise 10 mm bis 50 mm. Sie bieten eine unglaublich hohe Zuverlässigkeit für die Integration auf Komponentenebene. Sie enthalten keine beweglichen mechanischen Teile. Diese Haltbarkeit ist in rauen Umgebungen von großer Bedeutung. Autofokus-Mechanismen basieren auf winzigen Schwingspulenmotoren. Diese Motoren fallen häufig aus, wenn sie extremen Industrievibrationen ausgesetzt sind.
Akzeptieren Sie niemals grundlegende Umweltaussagen, ohne eine Überprüfung zu verlangen. Bei der Bewertung eines IP67-Endoskopkamera , schauen Sie sich den Herstellungsprozess des Moduls genauer an. Bewerten Sie die vom Hersteller verwendete spezifische Vergussmasse. Untersuchen Sie die Linsenversiegelungsmethoden unter Vergrößerung. Das Kameramodul muss mehr als nur sauberem Wasser standhalten. Es muss industriellen Lösungsmitteln, aggressivem Maschinenöl und ständigem Eintauchen in Flüssigkeiten während langer Betriebsschichten standhalten.
Ingenieure müssen die Ausgangsschnittstelle des Moduls sorgfältig an die endgültige Hardwareanwendung anpassen. USB 2.0- und USB 3.0-Schnittstellen eignen sich hervorragend für schnelles Prototyping. Sie gewährleisten eine sofortige Kompatibilität mit Standardsoftware. Diese UVC-kompatiblen Systeme werden direkt an Standard-Industriecomputer oder proprietäre Steuereinheiten angeschlossen. Sie erfordern keine benutzerdefinierte Treiberentwicklung.
Umgekehrt eignen sich MIPI-CSI-2-Schnittstellen für stark eingebettete Systeme. Sie nutzen eine mehrspurige Architektur, um Videos mit geringer Latenz bereitzustellen. Sie übertragen Daten mit hoher Bandbreite direkt in proprietäre Anwendungsprozessoren. Allerdings ist die Bereitstellung eines MIPI-basierten Das industrielle OEM-Inspektionsmodul erfordert umfangreiches Software-Engineering. Ihr Team muss benutzerdefinierte Linux-Treiber schreiben und sich um die Demosaikierung von Rohsensoren kümmern.
Bewerten Sie die Kabelabschirmung gründlich, bevor Sie ein Moduldesign abschließen. Elektromagnetische Störungen (EMI) können empfindliche digitale Videosignale leicht stören. Diese Störung tritt häufig in der Nähe von Hochspannungs-Industriemaschinen oder aktiven Stromleitungen auf. Abgeschirmte Twisted-Pair-Kabel (STP) tragen dazu bei, diese Störungen zu verringern. Besprechen Sie die Beschränkungen der maximalen Kabellänge offen mit Ihrem Modullieferanten. Lange Kabel verschlechtern digitale Signale aufgrund des Eigenwiderstands schnell. Für die Integration von Modulen, die für das Deep-Pipe-Routing vorgesehen sind, benötigen Sie möglicherweise spezielle aktive Repeater oder alternative analoge Übertragungsverfahren.
Bewerten Sie Anbieter anhand ihrer allgemeinen technischen Flexibilität. Standardmodule von der Stange erfüllen selten die komplexen Anforderungen der zerstörungsfreien Prüfung perfekt. Ein kompetenter Anbieter befolgt spezifische Anpassungsschritte, um die Systemharmonie sicherzustellen:
Modifizieren der starren PCB-Footprints, damit sie in proprietäre kundenspezifische Sondengehäuse passen.
Passen Sie die Festbrennweiten am Modul an Ihren genauen strukturellen Inspektionsabstand an.
Passen Sie die Farbtemperaturen des LED-Arrays an, um bestimmte Metall- oder Verbundwerkstoffdefekte hervorzuheben.
Implementierung benutzerdefinierter Softwarefilter zur Unterdrückung der Blendung durch stark reflektierende Ziele.
Geschlossene Modulgehäuse speichern die Wärme mit bemerkenswerter Effizienz. Die kameraeigenen Beleuchtungs-LEDs erzeugen eine kontinuierliche Wärmeabgabe. Diese eingeschlossene Wärme führt direkt zu festem Musterrauschen auf dem Bildsensor. Die Bildkörnigkeit nimmt mit steigender Temperatur schnell zu. Längere Inspektionen führen häufig zu katastrophalen Sensorausfällen. Ein wirklich zuverlässiger Die robuste Industrie-Endoskopkamera nutzt fortschrittliche Wärmemanagementsubstrate im Moduldesign. Metallaußenhüllen fungieren als Wärmesenken, um dem Silizium Energie zu entziehen.
Bei der Integration dieser Module in steuerbare Designs sind die kundenspezifischen Sondengehäuse auf interne mechanische Spanndrähte angewiesen, um die Spitze zu biegen. Diese Spanndrähte stellen die häufigste Ursache für mechanische Fehler dar. Da der Bediener die integrierte Spitze hunderte Male am Tag verbiegt, werden durch diesen Vorgang die geflochtenen Metalldrähte beansprucht. Schließlich brechen die Wolfram- oder Edelstahllitzen. Bewerten Sie die angegebenen Biegeradiusgrenzwerte beim Entwurf des Modulgehäuses stets sorgfältig. Fordern Sie beim Hersteller umfassende Daten zu Lebensdauertests an, bevor Sie Gelenkfunktionen vor Ort einsetzen.
Häufiger Fehler: Es wird davon ausgegangen, dass die Schutzart IP67 das Kameramodul gleichermaßen gegen alle Industrieflüssigkeiten absichert.
Best Practice: Fordern Sie genaue Diagramme zur chemischen Kompatibilität an, die die spezifischen Flüssigkeiten abdecken, die in Ihrer Betriebsanlage vorhanden sind.
Standard-Eintrittsbewertungen testen das Modul nur auf sauberes Wasser und Umgebungsstaub. Sie ignorieren aggressive Hydraulikflüssigkeiten, Flugtreibstoffe oder ätzende Reinigungschemikalien völlig. Minderwertige Klebstoffe für Modullinsen lösen sich bei Kontakt mit starken industriellen Lösungsmitteln schnell auf. Sobald der Kleber versagt, überschwemmt Flüssigkeit sofort den Sensorhohlraum. Fordern Sie immer spezielle Vergussmaterialien in Industriequalität, die auf Modulebene für chemische Beständigkeit ausgelegt sind.
Beschaffen Sie niemals Kameramodule in großem Maßstab, ohne einen gründlichen Feldtest durchzuführen. Die Laborbedingungen geben reale Szenarien nicht genau wieder. Prüfständen fehlen die unvorhersehbaren Reflexionen und thermischen Spitzen, die in echten Maschinen vorkommen. Fordern Sie funktionale Mustermodule von Ihren ausgewählten Anbietern an. Montieren Sie sie in Ihre vorhandenen Einbaugehäuse. Testen Sie sie unter den exakten thermischen, chemischen und Lichtbedingungen Ihrer Betriebsanlage.
Bevorzugen Sie Fertigungspartner, die vollständige technische Transparenz hinsichtlich ihrer Kameramodule nachweisen. Bitten Sie sie, unkomprimierte Rohbildproben vom Sensor bereitzustellen. Fordern Sie eine detaillierte ISP-Tuning-Dokumentation an, die zeigt, wie sie mit Farbkorrektur und Rauschunterdrückung umgeht. Ein vertrauenswürdiger Anbieter wird auch klare MTBF-Daten (Mean Time Between Failures) bereitstellen, die auf empirischen Tests basieren. Diese Transparenz weist eher auf ausgereifte, wiederholbare Konstruktionsprozesse als auf improvisierte Montage hin.
Stellen Sie sicher, dass der von Ihnen gewählte Modulanbieter über alle relevanten Industriezertifizierungen verfügt. Achten Sie als Grundlage auf eine strikte CE-, RoHS- und ISO 9001-Konformität. Darüber hinaus sichern wir Ihnen feste Garantien hinsichtlich der langfristigen Verfügbarkeit der Modulkomponenten. Bildsensoren unterliegen schnellen Veränderungen im Lebenszyklus. Abgekündigte Sensoren erfordern auf der ganzen Linie teure und zeitaufwändige Neukonstruktionen des Systems. Schützen Sie Ihren Projektlebenszyklus, indem Sie direkt mit stabilen, vertikal integrierten Lieferketten zusammenarbeiten.
Eine erfolgreiche Modulbeschaffung hängt vollständig davon ab, dass die optischen Fähigkeiten direkt an Ihre physischen Gegebenheiten angepasst werden. Enge Räume erzwingen strenge Umweltvorschriften. Bei der Integration eines Endoskopkameramoduls müssen Sie gleichzeitig Bildauflösung, Wärmemanagement und hohe Chemikalienbeständigkeit in Einklang bringen.
Geben Sie exakten Brennweiten und einem verzerrungsfreien Sichtfeld Vorrang vor reinen Megapixelzahlen auf dem Sensor.
Fordern Sie eine chemische Versiegelung des Moduls in Industriequalität, die über die grundlegende Wasserbeständigkeit hinausgeht.
Überprüfen Sie die Abschirmleistung des Modulkabels gegen elektromagnetische Störungen in Hochspannungsumgebungen.
Führen Sie strenge Feldtests des integrierten Moduls unter tatsächlichen Betriebstemperaturen und Reibungsniveaus durch.
Vereinbaren Sie noch heute eine technische Beratung mit einem ingenieurorientierten Anbieter von Endoskopkameramodulen. Legen Sie bereits in der Entwurfsphase Ihre individuellen Anforderungen an die Signalverarbeitung und das physische Gehäuse fest. Dieser proaktive Ansatz stellt sicher, dass Sie ein robustes, zuverlässiges Vision-Modul integrieren, das perfekt auf Ihr Industriesystem zugeschnitten ist.
A: Hersteller bieten Mikromodule mit einem Durchmesser von 1 mm bis 3 mm an. Diese unglaublich kleinen Einheiten sind für den Einbau in Sonden konzipiert, die durch die engsten Mikrohohlräume navigieren. Sie unterliegen jedoch strengen physikalischen Grenzen hinsichtlich der Sensorgröße. Die native Auflösung liegt normalerweise unter 1 MP. Sie verlassen sich in hohem Maße auf eine aggressive Softwareverarbeitung, um nutzbare visuelle Daten bereitzustellen.
A: Standard-IP67-Schutzarten für Kameramodule bescheinigen nur den Schutz gegen Staub und Eintauchen in sauberes Wasser. Sie garantieren keine Beständigkeit gegenüber aggressiven Chemikalien. Hydrauliköle, Flugkraftstoffe und ätzende Lösungsmittel lösen Standard-Linsenklebstoffe schnell auf. Zum Schutz des Moduls müssen Sie spezielle Vergussmassen in Industriequalität anfordern, die speziell für gefährliche Umgebungen entwickelt wurden.
A: Ja, renommierte B2B-Hersteller bieten umfassende optische Anpassungen für ihre Kameramodule an. Sie passen die Festbrennweiten genau an Ihren Integrations- und Inspektionsabstand an. Dies gewährleistet maximale Schärfe, egal ob Sie ein Ziel in 10 mm oder 50 mm Entfernung inspizieren. Geben Sie Ihren erforderlichen Arbeitsabstand bei Ihrer ersten technischen Beratung an.
A: Bei Standard-USB-2.0- und 3.0-Schnittstellen kommt es ab einer Entfernung von 2 bis 3 Metern zu einer starken Signalverschlechterung. Für eine tiefere industrielle Verkabelung müssen Sie aktive Repeaterkabel integrieren. Analoge Modulaufbauten oder spezielle IP-basierte Übertragungsmethoden bewältigen wesentlich größere Entfernungen, ohne dass die Videotreue bei der Deep-Pipe-Integration beeinträchtigt wird.
