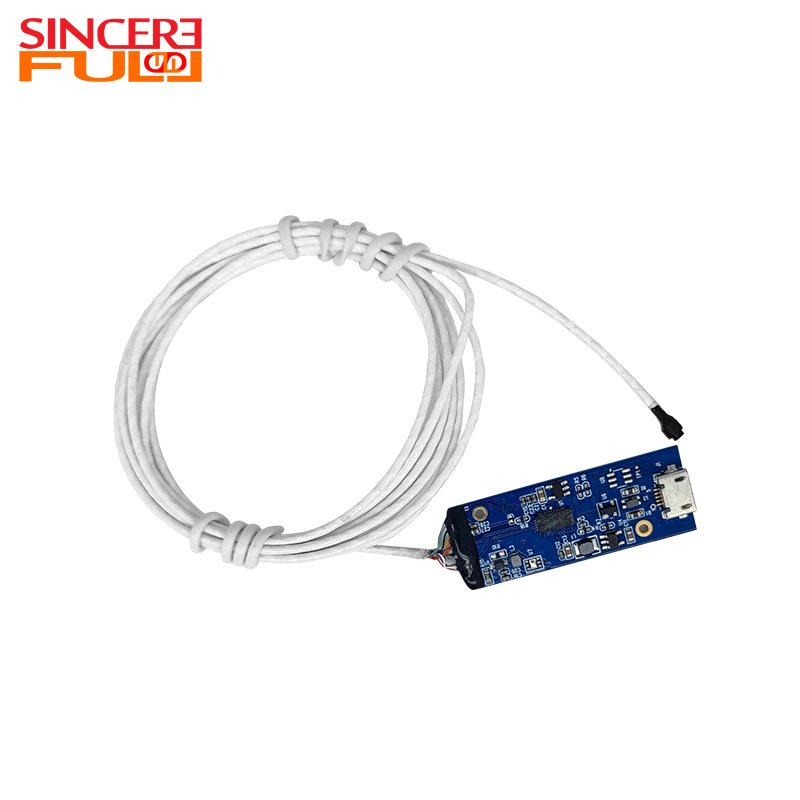

Kontrola omezených mechanických prostředí představuje náročnou technickou překážku. Musíme vyvážit výjimečnou optickou čistotu s extrémními fyzickými omezeními. Složitá prostředí, jako jsou lopatky turbín, hluboké potrubní sítě a válce motorů, vyžadují vysoce specializované vizuální komponenty. Standardní zobrazovací senzory v těchto temných, nepřátelských prostorech prostě selhávají. Potřebujete modul endoskopické kamery schopný navigace v úzkých poloměrech a zároveň poskytování přesných vizuálních dat. Tato přesnost zůstává zásadní pro integraci nedestruktivního testování (NDT) napříč odvětvími letectví, automobilového průmyslu a průmyslové výroby.
Nepřizpůsobení specifikací modulu kamery fyzickému prostředí riskuje, že nebudou chybět kritické strukturální nedostatky. Nedostatečné osvětlení nebo špatná ohnisková hloubka skrývá mikro-zlomky na kovových površích. Tato příručka pomůže inženýrským týmům, týmům kontroly kvality a dodavatelům vyhodnotit a vybrat správný modul endoskopické kamery. Prozkoumáme klíčová hodnotící kritéria, požadavky na integraci a závažná environmentální omezení. Naučíte se, jak vybrat modul, který zaručí spolehlivost inspekce, aniž by to ohrozilo vaši širší architekturu systému.
Kompromisy mezi velikostí a snímačem: Moduly menší než 3 mm obětují přirozené rozlišení; úspěch závisí na přesném vyladění hloubky ostrosti (DoF) a obrazového signálového procesoru (ISP).
Odolnost vůči životnímu prostředí: Stupeň krytí IP67 je základní úrovní odolnosti vůči tekutinám, ale řízení teploty v modulu je stejně důležité ve stísněných prostorách.
Životaschopnost integrace: Volba mezi USB, MIPI nebo přizpůsobenými výstupy určuje technické režie potřebné pro nasazení do vašich kontrolních systémů.
Úzké prostory zcela postrádají okolní světlo. Musíte nasadit Hardware modulu průmyslové kamery endoskopu s integrovanými, tepelně řízenými LED poli. Kruhová světla slouží jako běžné a efektivní řešení. Osvětlují vysoce reflexní kovové povrchy ve válcích motoru nebo potrubí. Intenzitu optického výstupu však musíte pečlivě kontrolovat. Neregulované světlo způsobuje silné vymývání senzoru na lesklých vnitřních stěnách potrubí. Pokročilé ladění ISP pomáhá zmírnit tyto odlesky. Dynamicky upravuje úrovně expozice, když se modul fotoaparátu pohybuje kolem reflexních anomálií.
Provoz uvnitř uzavřených bloků motoru způsobuje vysoké okolní teploty. Aktivní potrubí pro kapaliny také vytváří intenzivní okolní teplo. Moduly endoskopických kamer čelí v těchto aplikacích vážným tepelným skutečnostem. Musí efektivně zvládat tepelný šum bez snížení věrnosti obrazu. Obrazové snímače si během provozu vytvářejí vlastní vnitřní teplo. Při nasazení uvnitř těsné ocelové dutiny nemůže toto teplo snadno uniknout. Nadměrná teplota zvyšuje šum temného proudu v pixelech snímače. Inženýři musí upřednostňovat materiály pro odvod tepla během počátečního návrhu integrace modulu.
Mechanické tření představuje stálou hrozbu při průmyslových kontrolách. Při integraci do kontrolních systémů operátoři opakovaně vkládají a vytahují vlastní sestavy skrz abrazivní otvory. Standardní materiály pod tímto opakovaným namáháním rychle degradují. Usazeniny uhlíku uvnitř motorů působí jako brusný papír proti krytu čočky modulu. Potřebujete silně zesílenou kabeláž, abyste vydrželi toto zneužití. Tyto kamerové moduly také vyžadují safírové nebo tvrzené skleněné kryty čoček odolné proti poškrábání. Tyto ochranné vrstvy zabraňují optické degradaci v průběhu času. Poškrábaná čočka ničí propustnost světla a data kontroly jsou nepoužitelná.
Moduly menší než 3 mm, jako jsou 2,8 mm varianty, zůstávají nezbytné pro mikrodutiny. Snadno se vejdou tam, kde standardní kontrolní součásti neprojdou. Požadují však agresivní korekci obrazu. Menší 1/9palcový snímač obětuje nativní rozlišení, aby dosáhl malé stopy. Software musí rekonstruovat detaily hran a aktivně snižovat vizuální šum.
Pokud to průměr dutiny dovolí, 4mm až 6mm moduly poskytují výrazně lepší velikosti senzorů. Využívají 1/6palcové nebo 1/4palcové senzory. Ty se obvykle pohybují od 1 MP do 4 MP. To poskytuje výrazně lepší čistotu obrazu a reprodukci barev. Vždy byste měli vybrat a úzkoprostorový modul endoskopu nabízející největší možný průměr pro váš specifický cílový kryt. Maximalizujte velikost fyzického senzoru, než se spolehnete na softwarové vylepšení.
Kategorie velikosti modulu |
Typický rozsah rozlišení |
Požadavek na zpracování |
Optimální cíl integrace |
|---|---|---|---|
Méně než 3 mm (např. 2,8 mm) |
Méně než 1 MP (často 400 x 400) |
Nutná agresivní redukce hluku |
Letecké mikrodutiny, těsné ventily |
4mm - 6mm |
1MP až 4MP |
Standardní ISP ladění |
Bloky motorů automobilů, potrubní sítě |
8 mm a více |
4MP až 8MP+ |
Minimální softwarová korekce |
Velké VZT potrubí, hlavní kanalizační potrubí |
Vyhodnoťte zorné pole (FOV) striktně na základě cílové pracovní vzdálenosti vašeho modulu. 90° až 120° FOV představuje průmyslový standard pro obecnou integraci průmyslových modulů. Extrémně široké úhly zachycují větší plochu, ale způsobují silné soudkovité zkreslení. Korekce zkreslení hran zde zůstává naprosto povinná. Pomocí ohnutých nebo zkroucených obrázků nelze provádět přesné posouzení struktury. Software musí obraz geometricky srovnat.
Pečlivě vybírejte mezi pevným ostřením a automatickým ostřením. Objektivy s pevným ohniskem pracují v určitém makro rozsahu, typicky 10 mm až 50 mm. Nabízejí neuvěřitelně vysokou spolehlivost pro integraci na úrovni komponent. Neobsahují žádné pohyblivé mechanické části. Tato odolnost je velmi důležitá v drsném prostředí. Mechanismy automatického ostření spoléhají na malé motory s kmitací cívkou. Tyto motory často selhávají, když jsou vystaveny extrémním průmyslovým vibracím.
Nikdy neakceptujte základní environmentální tvrzení bez náročného ověření. Při hodnocení an Endoskopová kamera IP67 , podívejte se hlouběji do výrobního procesu modulu. Posuďte konkrétní zalévací hmotu použitou výrobcem. Prozkoumejte způsoby utěsnění čočky pod zvětšením. Modul kamery musí odolat nejen čisté vodě. Musí odolat průmyslovým rozpouštědlům, agresivnímu strojnímu oleji a nepřetržitému ponoření do kapaliny během dlouhých provozních směn.
Inženýři musí pečlivě sladit výstupní rozhraní modulu s finální hardwarovou aplikací. Rozhraní USB 2.0 a USB 3.0 skvěle fungují pro rychlé prototypování. Zajišťují okamžitou kompatibilitu softwaru. Tyto systémy vyhovující UVC se zapojují přímo do standardních průmyslových počítačů nebo proprietárních řídicích jednotek. Vyžadují nulový vlastní vývoj ovladačů.
Naopak rozhraní MIPI CSI-2 vyhovují vysoce vestavěným systémům. Využívají víceproudovou architekturu k poskytování videa s nízkou latencí. Posouvají data s velkou šířkou pásma přímo do proprietárních aplikačních procesorů. Nicméně nasazení založené na MIPI OEM modul průmyslové kontroly vyžaduje rozsáhlé softwarové inženýrství. Váš tým musí napsat vlastní linuxové ovladače a zvládnout hrubé demosaicing senzorů.
Před dokončením návrhu modulu důkladně zhodnoťte stínění kabelu. Elektromagnetické rušení (EMI) snadno narušuje jemné digitální video signály. Toto narušení se často vyskytuje v blízkosti vysokonapěťových průmyslových strojů nebo aktivních elektrických vedení. Stíněné kroucené dvoulinky (STP) pomáhají toto rušení zmírnit. Omezení maximální délky kabelu otevřeně prodiskutujte s dodavatelem modulu. Dlouhé kabely rychle degradují digitální signály kvůli přirozenému odporu. Možná budete potřebovat specializované aktivní opakovače nebo alternativní metody analogového přenosu pro integraci modulů určených pro hloubkové vedení.
Hodnotit dodavatele na základě jejich celkové technické flexibility. Standardní standardní moduly zřídka dokonale splňují požadavky na komplexní nedestruktivní testování. Schopný dodavatel se řídí konkrétními kroky přizpůsobení, aby zajistil harmonii systému:
Úprava pevných otisků desek plošných spojů tak, aby se vešly do vlastních krytů sond.
Nastavení pevných ohniskových vzdáleností na modulu tak, aby odpovídaly vaší přesné konstrukční kontrolní vzdálenosti.
Přizpůsobení teplot barev pole LED pro zvýraznění specifických kovových nebo kompozitních defektů.
Implementace vlastních softwarových filtrů pro potlačení odlesků od vysoce reflexních cílů.
Uzavřené kryty modulů zachycují teplo s pozoruhodnou účinností. Vlastní osvětlovací LED diody kamery generují nepřetržitý tepelný výstup. Toto zachycené teplo vede přímo k šumu s neměnným vzorem na obrazovém snímači. S rostoucí teplotou se zrnitost obrazu rychle zvyšuje. Dlouhé kontroly často způsobí katastrofální selhání senzoru. Opravdu spolehlivý odolná průmyslová endoskopická kamera využívá pokročilé substráty pro řízení teploty v rámci návrhu modulu. Kovové vnější pláště fungují jako chladiče, které odvádějí energii z křemíku.
Při integraci těchto modulů do řiditelných konstrukcí spoléhají vlastní pouzdra sondy na vnitřní mechanické napínací dráty k ohnutí hrotu. Tyto napínací dráty představují jediný nejčastější bod mechanického selhání. Vzhledem k tomu, že operátoři ohýbají integrovaný hrot stokrát za den, tato akce namáhá pletené kovové dráty. Nakonec wolframové nebo nerezové prameny prasknou. Při návrhu krytu modulu vždy pečlivě vyhodnoťte uvedené limity poloměru ohybu. Před nasazením artikulačních funkcí v terénu si vyžádejte od výrobce komplexní údaje o testování životnosti cyklu.
Častá chyba: Předpokládáme, že standardní krytí IP67 pokrývá modul kamery proti všem průmyslovým kapalinám stejně.
Nejlepší praxe: Vyžádejte si přesné tabulky chemické kompatibility pokrývající konkrétní kapaliny přítomné ve vašem provozním zařízení.
Standardní hodnocení průniku testuje modul pouze na čistou vodu a okolní prach. Zcela ignorují agresivní hydraulické kapaliny, letecká paliva nebo korozivní čisticí chemikálie. Nestandardní modulová lepidla na čočky se rychle rozpouštějí při kontaktu se silnými průmyslovými rozpouštědly. Jakmile lepidlo selže, tekutina okamžitě zaplaví dutinu senzoru. Vždy požadujte specializované průmyslové zalévací materiály navržené pro chemickou odolnost na úrovni modulu.
Nikdy nepořizujte kamerové moduly ve velkém bez provedení přísného testu v terénu. Laboratorní podmínky nereplikují přesně reálné scénáře. Testovací stolice postrádají nepředvídatelné odrazy a tepelné špičky, které se vyskytují u skutečných strojů. Vyžádejte si funkční vzorové moduly od dodavatelů z užšího výběru. Namontujte je do stávajících vkládacích krytů. Otestujte je za přesných tepelných, chemických a světelných podmínek vašeho provozního zařízení.
Upřednostňujte výrobní partnery, aby prokázali úplnou technickou transparentnost týkající se jejich kamerových modulů. Požádejte je, aby poskytli nekomprimované nezpracované vzorky obrazu ze snímače. Vyžádejte si podrobnou dokumentaci ladění ISP, která ukazuje, jak zvládají korekci barev a redukci šumu. Důvěryhodný dodavatel bude také sdílet jasná data střední doby mezi poruchami (MTBF) na základě empirického testování. Tato transparentnost naznačuje vyspělé, opakovatelné inženýrské procesy spíše než improvizovanou montáž.
Ujistěte se, že vybraný dodavatel modulů má všechny relevantní průmyslové certifikace. Jako základ hledejte přísnou shodu s CE, RoHS a ISO 9001. Dále zajistěte pevné záruky na dlouhodobou dostupnost modulových komponent. Obrazové snímače procházejí rychlými změnami životního cyklu. Ukončené senzory si vynucují nákladné a časově náročné přepracování systému. Chraňte svůj životní cyklus projektu přímým partnerstvím se stabilními, vertikálně integrovanými dodavatelskými řetězci.
Úspěšné pořízení modulu zcela závisí na přizpůsobení optických schopností přímo vaší fyzické realitě. Úzké prostory vyžadují přísná environmentální pravidla. Při integraci modulu endoskopické kamery musíte současně vyvážit rozlišení obrazu, tepelný management a vysokou chemickou odolnost.
Upřednostněte přesné ohniskové vzdálenosti a FOV bez zkreslení před nezpracovanými megapixely na snímači.
Požadujte průmyslové chemické těsnění modulu, které přesahuje základní odolnost proti vodě.
Ověřte výkon stínění kabelu modulu proti EMI ve vysokonapěťových prostředích.
Proveďte přísné provozní testy integrovaného modulu při skutečných provozních teplotách a úrovních tření.
Zahajte technickou konzultaci s dodavatelem modulů endoskopických kamer pod vedením inženýrů ještě dnes. Zmapujte své vlastní požadavky na zpracování signálu a fyzické pouzdro již ve fázi návrhu. Tento proaktivní přístup zajišťuje, že integrujete robustní a spolehlivý modul vidění dokonale přizpůsobený vašemu průmyslovému systému.
Odpověď: Výrobci nabízejí mikromoduly o průměru od 1 mm do 3 mm. Tyto neuvěřitelně malé jednotky jsou navrženy tak, aby mohly být integrovány do sond, které procházejí nejtěsnějšími mikrodutinami. Čelí však přísným fyzickým limitům ohledně velikosti snímače. Nativní rozlišení obvykle klesne pod 1 MP. Při poskytování použitelných vizuálních dat silně spoléhají na agresivní softwarové zpracování.
A: Standardní hodnocení IP67 pro kamerové moduly pouze potvrzuje ochranu proti prachu a ponoření do čisté vody. Nezaručují odolnost vůči agresivním chemikáliím. Hydraulické oleje, letecká paliva a korozivní rozpouštědla rychle rozpouštějí standardní lepidla na čočky. K ochraně modulu si musíte vyžádat speciální průmyslové zalévací směsi navržené speciálně pro nebezpečná prostředí.
Odpověď: Ano, vysoce renomovaní B2B výrobci poskytují rozsáhlé optické úpravy pro své kamerové moduly. Upravují pevnou ohniskovou vzdálenost tak, aby přesně odpovídala vaší integraci a kontrolní vzdálenosti. To zajišťuje maximální ostrost, ať už kontrolujete cíl vzdálený 10 mm nebo 50 mm. Během úvodní technické konzultace specifikujte požadovanou pracovní vzdálenost.
Odpověď: Standardní rozhraní USB 2.0 a 3.0 trpí vážným zhoršením signálu na vzdálenost od 2 do 3 metrů. Pro hlubší průmyslové vedení musíte integrovat aktivní opakovací kabely. Nastavení analogových modulů nebo specializované přenosové metody založené na IP zvládnou mnohem delší vzdálenosti bez obětování věrnosti obrazu během integrace hlubokého potrubí.
