Inspicering af begrænsede mekaniske miljøer udgør en krævende teknisk forhindring. Vi skal balancere exceptionel optisk klarhed med ekstreme fysiske begrænsninger. Komplekse miljøer som turbinevinger, dybe rørnetværk og motorcylindre kræver højt specialiserede visuelle komponenter. Standard billedsensorer fejler simpelthen i disse mørke, fjendtlige rum. Du har brug for et endoskopkameramodul, der er i stand til at navigere snævre radier og samtidig levere præcise visuelle data. Denne præcision er fortsat afgørende for integration af ikke-destruktiv test (NDT) på tværs af luftfarts-, bil- og industriproduktionssektorer.
Hvis du ikke matcher dit kameramoduls specifikationer til det fysiske miljø, risikerer du at gå glip af kritiske strukturelle fejl. Utilstrækkelig belysning eller dårlig brændvidde skjuler mikrobrud i metaloverflader. Denne vejledning hjælper ingeniør-, kvalitetssikrings- og indkøbsteams med at evaluere og vælge det rigtige endoskopkameramodul. Vi vil undersøge vigtige evalueringskriterier, integrationskrav og alvorlige miljømæssige begrænsninger. Du vil lære, hvordan du shortlister et modul, der garanterer inspektionssikkerhed uden at kompromittere din bredere systemarkitektur.
Afvejninger mellem størrelse og sensor: Sub-3 mm-moduler ofrer native opløsning; succes afhænger af præcis dybdeskarphed (DoF) og billedsignalprocessor (ISP) tuning.
Miljømæssig holdbarhed: En IP67-klassificering er basislinjen for væskemodstand, men termisk styring i modulet er lige så kritisk i lukkede rum.
Integrationslevedygtighed: Valget mellem USB, MIPI eller tilpassede udgange dikterer de tekniske omkostninger, der kræves til implementering i dine inspektionssystemer.
Snævre rum mangler fuldstændigt omgivende lys. Du skal implementere industriel endoskop kameramodul hardware med integrerede, varmestyrede LED-arrays. Ringlys fungerer som en fælles og effektiv løsning. De oplyser stærkt reflekterende metaloverflader i motorcylindre eller rørledninger. Du skal dog nøje kontrollere den optiske udgangsintensitet. Ureguleret lys forårsager alvorlig sensorudvaskning på skinnende indvendige rørvægge. Avanceret ISP-tuning hjælper med at afbøde denne blænding. Den justerer eksponeringsniveauerne dynamisk, når kameramodulet bevæger sig forbi reflekterende anomalier.
Drift inde i lukkede motorblokke introducerer høje omgivende temperaturer. Aktive væskerørledninger genererer også intens miljøvarme. Endoskopkameramoduler står over for alvorlige termiske realiteter i disse applikationer. De skal håndtere termisk støj effektivt uden at forringe billedgengivelsen. Billedsensorer genererer deres egen interne varme under drift. Når den anvendes i et tæt stålhulrum, kan denne varme ikke let slippe ud. For høj temperatur øger mørk strømstøj i sensorpixelerne. Ingeniører skal prioritere varmeafledningsmaterialer under det indledende modulintegrationsdesign.
Mekanisk friktion udgør en konstant trussel under industrielle inspektioner. Når de er integreret i inspektionssystemer, indsætter og trækker operatørerne gentagne gange de tilpassede samlinger gennem slibende åbninger. Standardmaterialer nedbrydes hurtigt under denne gentagne belastning. Kulstofaflejringer inde i motorer virker som sandpapir mod modulets linsedæksel. Du har brug for stærkt forstærkede kabler for at modstå dette misbrug. Disse kameramoduler kræver også ridsefaste safir- eller hærdede glaslinser. Disse beskyttende lag forhindrer optisk nedbrydning over tid. En ridset linse ødelægger lystransmissionen og gør inspektionsdataene ubrugelige.

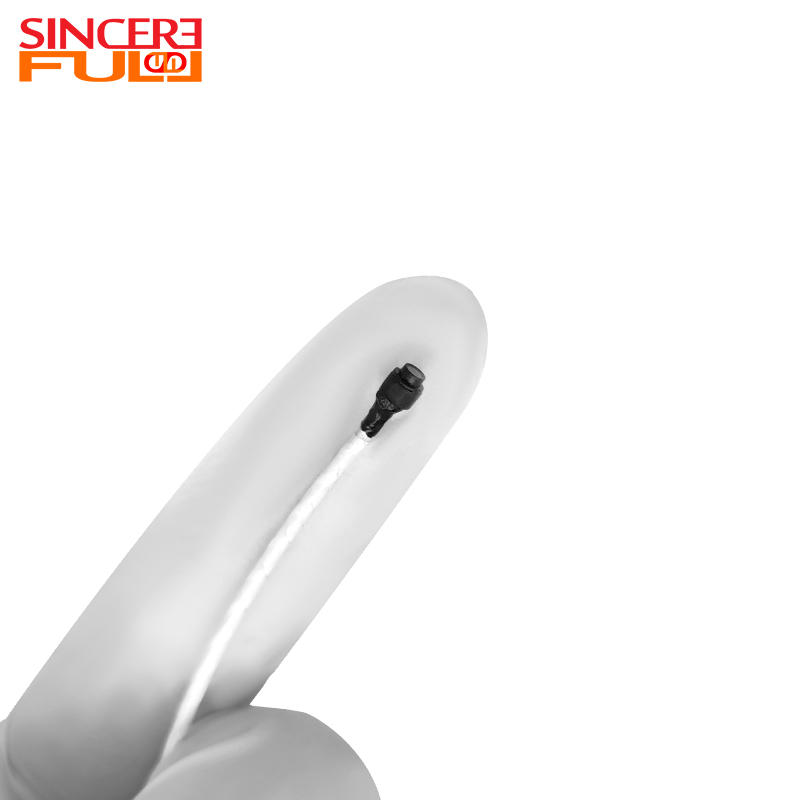

Sub-3 mm-moduler, såsom 2,8 mm-varianter, forbliver afgørende for mikrohulrum. De passer nemt, hvor standard inspektionskomponenter ikke kan passere. De kræver dog aggressiv billedkorrektion. Den mindre 1/9-tommer sensor ofrer native opløsning for at opnå det lille fodaftryk. Software skal rekonstruere kantdetaljer og reducere visuel støj aktivt.
Hvis hulrummets diameter tillader det, giver 4 mm til 6 mm moduler væsentligt bedre sensorstørrelser. De bruger 1/6-tommer eller 1/4-tommer sensorer. Disse spænder typisk fra 1MP til 4MP. Dette giver meget overlegen billedklarhed og farvegengivelse. Du bør altid vælge en narrow-space endoskopmodul, der tilbyder den størst mulige diameter til dit specifikke målkabinet. Maksimer den fysiske sensorstørrelse, før du stoler på softwareforbedringer.
Modulstørrelseskategori |
Typisk opløsningsområde |
Behandlingskrav |
Optimalt integrationsmål |
|---|---|---|---|
Under 3 mm (f.eks. 2,8 mm) |
Under 1 MP (ofte 400x400) |
Aggressiv støjreduktion nødvendig |
Luftfartsmikrohulrum, tætte ventiler |
4 mm – 6 mm |
1MP til 4MP |
Standard ISP tuning |
Motorblokke til biler, rørnet |
8 mm og derover |
4MP til 8MP+ |
Minimal softwarekorrektion |
Store VVS-kanaler, hovedkloakledninger |
Evaluer synsfeltet (FOV) udelukkende baseret på dit moduls målarbejdsafstand. En 90° til 120° FOV repræsenterer industristandarden for generel industriel modulintegration. Ekstremt brede vinkler fanger mere areal, men introducerer alvorlig tøndeforvrængning. Kantforvrængningskorrektion forbliver absolut obligatorisk her. Du kan ikke udføre nøjagtige strukturelle vurderinger ved at bruge bøjede eller skæve billeder. Software skal udflade billedet geometrisk.
Vælg mellem fast fokus og autofokus med omhu. Objektiver med fast fokus opererer inden for et specifikt makroområde, typisk 10 mm til 50 mm. De tilbyder utrolig høj pålidelighed til integration på komponentniveau. De indeholder ingen bevægelige mekaniske dele. Denne holdbarhed har stor betydning i barske miljøer. Autofokusmekanismer er afhængige af bittesmå svingspolemotorer. Disse motorer fejler ofte, når de udsættes for ekstreme industrielle vibrationer.
Accepter aldrig grundlæggende miljøpåstande uden at kræve verifikation. Ved vurdering af en IP67 endoskopkamera , se dybere ind i modulets fremstillingsproces. Vurder den specifikke pottemasse, der anvendes af producenten. Undersøg linseforseglingsmetoderne under forstørrelse. Kameramodulet skal tåle mere end blot rent vand. Det skal modstå industrielle opløsningsmidler, aggressiv maskinolie og kontinuerlig væskenedsænkning under lange driftsskift.
Ingeniører skal omhyggeligt matche modulets output-interface til den endelige hardwareapplikation. USB 2.0- og USB 3.0-grænseflader fungerer smukt til hurtig prototyping. De sikrer øjeblikkelig off-the-shelf softwarekompatibilitet. Disse UVC-kompatible systemer tilsluttes direkte til standard industrielle computere eller proprietære kontrolenheder. De kræver ingen brugerdefineret driverudvikling.
Omvendt passer MIPI CSI-2-grænseflader til meget indlejrede systemer. De bruger en flerbanearkitektur til at levere video med lav latens. De skubber data med høj båndbredde direkte ind i proprietære applikationsprocessorer. Men at implementere en MIPI-baseret OEM industriinspektionsmodul kræver omfattende softwareudvikling. Dit team skal skrive brugerdefinerede Linux-drivere og håndtere rå sensor-demosaicing.
Vurder kabelafskærmningen grundigt før færdiggørelse af et moduldesign. Elektromagnetisk interferens (EMI) forstyrrer let sarte digitale videosignaler. Denne afbrydelse opstår ofte i nærheden af industrielt højspændingsmaskineri eller aktive elledninger. Afskærmede parsnoede kabler (STP) hjælper med at afbøde denne interferens. Diskuter begrænsninger for maksimal kabellængde åbent med din modulleverandør. Lange kabler nedbryder digitale signaler hurtigt på grund af iboende modstand. Du har muligvis brug for specialiserede aktive repeatere eller alternative analoge transmissionsmetoder til at integrere moduler beregnet til deep-pipe routing.
Evaluer leverandører baseret på deres overordnede tekniske fleksibilitet. Standard hyldemoduler opfylder sjældent komplekse ikke-destruktive testkrav perfekt. En dygtig leverandør følger specifikke tilpasningstrin for at sikre systemharmoni:
Ændring af de stive PCB-fodspor, så de passer ind i proprietære brugerdefinerede sondehuse.
Justering af faste brændvidder på modulet for at matche din nøjagtige strukturelle inspektionsafstand.
Skræddersy LED-arrayets farvetemperaturer for at fremhæve specifikke metal- eller kompositfejl.
Implementering af brugerdefinerede softwarefiltre for at undertrykke blænding fra stærkt reflekterende mål.
Lukkede modulhuse fanger varmen med bemærkelsesværdig effektivitet. Kameraets egne lysdioder genererer kontinuerligt termisk output. Denne indespærrede varme fører direkte til støj med fast mønster på billedsensoren. Billedkornet stiger hurtigt, når temperaturen stiger. Langvarige inspektioner udløser ofte katastrofal sensorfejl. En virkelig pålidelig robust industrielt endoskopkamera bruger avancerede termiske styringssubstrater i moduldesignet. Ydre metalskaller fungerer som køleplader for at trække energi væk fra silicium.
Når disse moduler integreres i styrbare designs, er de tilpassede sondehuse afhængige af interne mekaniske spændetråde til at bøje spidsen. Disse spændetråde repræsenterer det mest almindelige punkt for mekanisk fejl. Når operatører bøjer den integrerede spids hundredvis af gange om dagen, belaster denne handling de flettede metaltråde. Til sidst klikker trådene af wolfram eller rustfrit stål. Evaluer altid de angivne bøjningsradiusgrænser omhyggeligt under design af modulskab. Anmod om omfattende testdata for cykluslevetid fra producenten, før du implementerer artikulationsfunktioner i marken.
Almindelig fejl: At antage, at en standard IP67-klassificering dækker kameramodulet ligeligt over for alle industrielle væsker.
Bedste praksis: Anmod om præcise kemiske kompatibilitetsdiagrammer, der dækker de specifikke væsker, der er til stede i dit operationelle anlæg.
Standardindgangsklassificeringer tester kun modulet for rent vand og omgivende støv. De ignorerer fuldstændig aggressive hydrauliske væsker, flybrændstoffer eller ætsende rengøringskemikalier. Substandard modullinseklæbemidler opløses hurtigt ved kontakt med stærke industrielle opløsningsmidler. Når klæbemidlet svigter, oversvømmer væske sensorhulrummet øjeblikkeligt. Kræv altid specialiserede pottematerialer af industriel kvalitet designet til kemisk resistens på modulniveau.
Anskaf aldrig kameramoduler i stor skala uden at udføre en streng felttest. Laboratorieforhold kopierer ikke virkelige scenarier nøjagtigt. Testbænke mangler de uforudsigelige refleksioner og termiske spidser, der findes i faktiske maskiner. Anmod om funktionelle prøvemoduler fra dine udvalgte leverandører. Monter dem i dine eksisterende indføringshuse. Test dem under de nøjagtige termiske, kemiske og lysforhold i dit driftsanlæg.
Begunstigelse af produktionspartnere, der demonstrerer fuldstændig teknisk gennemsigtighed med hensyn til deres kameramoduler. Bed dem om at levere ukomprimerede råbilledprøver fra sensoren. Anmod om detaljeret ISP tuning dokumentation, der viser, hvordan de håndterer farvekorrektion og støjreduktion. En troværdig leverandør vil også dele tydelige MTBF-data (Mean Time Between Failures) baseret på empirisk test. Denne gennemsigtighed indikerer modne, repeterbare ingeniørprocesser snarere end improviseret samling.
Sørg for, at din valgte modulleverandør har alle relevante industrielle certificeringer. Se efter streng overholdelse af CE, RoHS og ISO 9001 som udgangspunkt. Ydermere sikre faste garantier vedrørende langsigtet tilgængelighed af modulkomponenter. Billedsensorer gennemgår hurtige livscyklusændringer. Udgåede sensorer tvinger dyre, tidskrævende systemredesigns frem i tiden. Beskyt dit projekts livscyklus ved at samarbejde direkte med stabile, vertikalt integrerede forsyningskæder.
Succesfuld modulindkøb afhænger udelukkende af at matche optiske egenskaber direkte til din fysiske virkelighed. Smalle rum håndhæver strenge miljøregler. Du skal afbalancere billedopløsning, termisk styring og alvorlig kemisk resistens samtidigt, når du integrerer et endoskopkameramodul.
Prioriter nøjagtige brændvidder og forvrængningsfri FOV frem for ubehandlede megapixeltællinger på sensoren.
Kræv kemisk forsegling af industriel kvalitet på modulet, der går ud over grundlæggende vandmodstand.
Bekræft modulkablets afskærmningsydelse mod EMI i højspændingsmiljøer.
Udfør strenge felttest af det integrerede modul under faktiske driftstemperaturer og friktionsniveauer.
Påbegynd en teknisk konsultation med en ingeniørledet endoskopkameramodulleverandør i dag. Kortlæg dine tilpassede signalbehandling og fysiske boligkrav tidligt i designfasen. Denne proaktive tilgang sikrer, at du integrerer et robust, pålideligt vision-modul, der er perfekt skræddersyet til dit industrielle system.
A: Producenter tilbyder mikromoduler fra 1 mm til 3 mm i diameter. Disse utroligt små enheder er designet til at blive integreret i sonder, der navigerer i de trangeste mikrohulrum. De står dog over for strenge fysiske grænser med hensyn til sensorstørrelse. Native opløsning falder typisk under 1MP. De er stærkt afhængige af aggressiv softwarebehandling for at levere brugbare visuelle data.
A: Standard IP67-klassificeringer for kameramoduler certificerer kun beskyttelse mod nedsænkning af støv og rent vand. De garanterer ikke modstand mod aggressive kemikalier. Hydraulikolier, flybrændstoffer og ætsende opløsningsmidler opløser standardlinseklæbestoffer hurtigt. Du skal anmode om specialiserede pottemasser af industriel kvalitet designet specifikt til farlige miljøer for at beskytte modulet.
A: Ja, meget velrenommerede B2B-producenter leverer omfattende optisk tilpasning til deres kameramoduler. De justerer faste brændvidder for at matche din nøjagtige integration og inspektionsafstand. Dette sikrer maksimal skarphed, uanset om du inspicerer et mål 10 mm væk eller 50 mm væk. Angiv din nødvendige arbejdsafstand under din indledende ingeniørkonsultation.
Sv: Standard USB 2.0- og 3.0-grænseflader oplever alvorlig signalforringelse ud over 2 til 3 meter. For dybere industriel routing skal du integrere aktive repeaterkabler. Analoge modulopsætninger eller specialiserede IP-baserede transmissionsmetoder håndterer meget længere afstande uden at ofre videofidelitet under deep pipe integration.
