Chyby v letectví, automobilovém průmyslu a přesné výrobě často vedou ke katastrofickým finančním a provozním ztrátám. Mikroskopická zlomenina v bloku motoru nebo skrytá otřepa uvnitř hydraulického ventilu může zastavit celé výrobní linky. V boji proti těmto kritickým rizikům se moderní průmysl do značné míry spoléhá na pokročilé nedestruktivní testování (NDT). Jsme svědky masivního posunu od standardních kontrolních nástrojů k vysoce specializovaným, účelovým diagnostickým zařízením integrovaným s vlastními kamerovými moduly. Výběr vpravo Modul kamery borescope vyžaduje vyvážení přísných fyzických omezení, optimální optickou čistotu a robustní integrační architekturu. Tyto faktory musíte úzce sladit, abyste zajistili spolehlivé a vyhovující rozhodování v kritických prostředích. V tomto článku se dozvíte, jak přesně definovat kritéria úspěchu. Prozkoumáme funkční rozdíly mezi standardizovanými moduly rozhraní UVC a vlastními konstrukčními možnostmi na holé desce. Nakonec objevíte strukturovanou metodologii pro užší výběr a pilotní testování nejlepšího modulu endoskopické kamery pro vaše specifické potřeby integrace.
Sub-2mm a kloubové moduly jsou nezbytné pro složité geometrie, ale vyžadují kompromisy ve velikosti obrazového snímače a osvětlení.
Výběr mezi OEM modulem boroskopu a standardním plug-and-play UVC modulem určuje vaši režii a softwarové ovládání.
Spolehlivá a přesná inspekce se do značné míry opírá o tepelný management, hloubku ohniska čočky a konzistentní ochranu životního prostředí podle IP pro integrovaný modul.
Moderní výroba vyžaduje přísnou kontrolu kvality. Musíme se posunout za hranice pouhého vidění uvnitř dutiny. Přesné inženýrství od nás vyžaduje přesné měření rozměrů, kategorizaci mikroskopických vad a eliminaci falešných poplachů během automatizovaných kontrol. Nemůžete si dovolit nesprávně interpretovat stín jako strukturální trhlinu. Dosažení této úrovně přesnosti vyžaduje kompletní přehodnocení integrace vašeho zobrazovacího modulu.
Omezení fyzického přístupu určují vaše základní požadavky na modul. Vyhodnocení průměrů vstupních portů určuje maximální povolenou velikost hrotu vašeho fotoaparátu. Například prototypování mikrostrojů a lékařských zařízení často vyžaduje 1,6mm ultraflexibilní kabely. Standardní 4mm kamerový modul nemůžete vtlačit do 2mm mikroventilu, aniž byste riskovali vážné poškození součásti i testovacího zařízení.
Průmyslové aplikace také představují vážné nebezpečí pro životní prostředí. Musíte posoudit schopnost přežití modulu napříč více vektory stresu. Zvažte následující environmentální výzvy:
Dlouhodobé vystavení průmyslovým rozpouštědlům, jako je letecký Skydrol nebo automobilové brzdové kapaliny.
Extrémní výkyvy teplot uvnitř nedávno vypálených spalovacích komor.
Vysokotlaká prostředí, která se nacházejí hluboko v hydraulických válcích a potrubích.
Kromě toho, dodržování předpisů a auditní záznamy řídí výběr kamerových modulů v regulovaných odvětvích. Ověřitelné snímání obrazu hraje zásadní roli při plnění přísných směrnic ISO a bezpečnostních norem specifických pro daný obor. Letečtí inženýři pracující podle standardů AS9100 vyžadují moduly schopné zachytit nekomprimovaná, časově označená vizuální data, aby prokázali shodu během přísných bezpečnostních auditů.
Orientace v hardwarovém prostředí znamená pochopení základních rozdílů mezi součástmi na základní desce a standardizovanými moduly rozhraní. Vaše volba přímo ovlivňuje rychlost nasazení a alokaci technických zdrojů při budování průmyslového endoskopického zařízení.
An OEM modul boroskopu se skládá z holých nebo poloumístěných kamerových senzorů navržených pro nativní integraci do proprietárního hardwaru. Tyto jednotky postrádají spotřebitelsky přívětivé vnější kryty a standardizovaná softwarová rozhraní. Jsou přísně umístěny jako základní komponenty, které se nejlépe hodí pro zakázková výrobní zařízení, specializovanou robotiku a zakázkové prototypování lékařských zařízení.
Realita implementace zahrnuje vysoké počáteční náklady na inženýrství. Váš vývojový tým musí zvládnout vlastní ladění MIPI, navrhnout vyhrazené procesory obrazového signálu (ISP) a vyrobit vlastní ochranné pouzdro. Tato cesta vám však poskytuje absolutní kontrolu nad výstupem nezpracovaných dat a rozměry fyzického modulu.

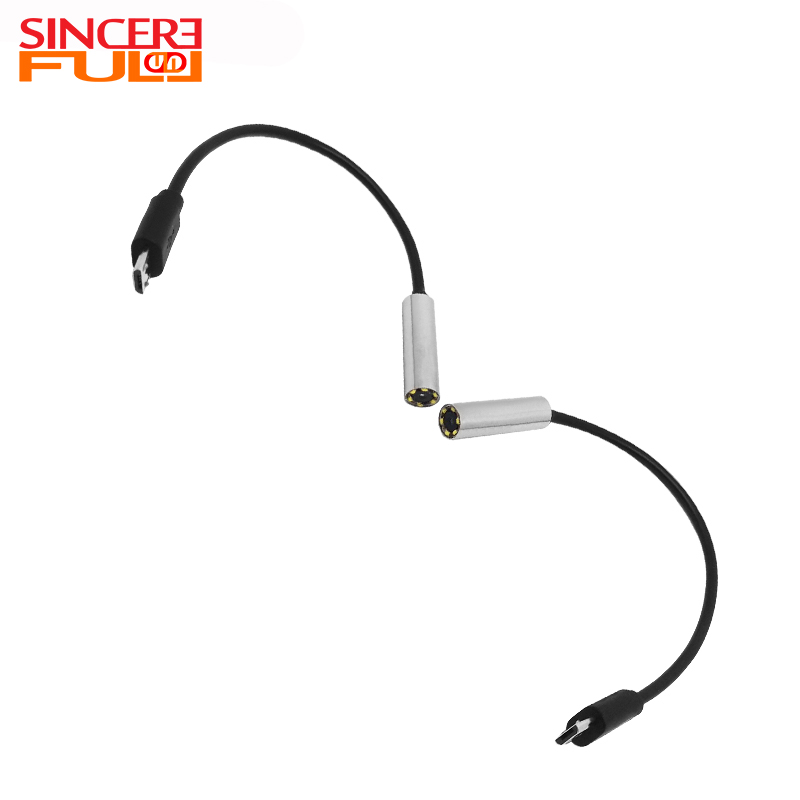

Naproti tomu a USB boroskopická kamera nabízí standardizovaný modul vyhovující UVC, připravený pro okamžité softwarové propojení. Zapojíte jej do standardního terminálu a operační systém video okamžitě rozpozná. Tyto moduly jsou ideální pro rychlou integraci do jednotek pro zajištění kvality, automatizovaných diagnostických systémů a kontrolních stanic na bázi PC.
I když tento přístup výrazně snižuje technické tření, omezuje vaše možnosti přizpůsobení. Obecně nemůžete změnit výstup nezpracovaných dat a musíte přijmout fyzický tvarový faktor výrobce a předdefinované softwarové kompresní algoritmy.
Mechanická realita řídí výběr mezi pevnými a pohyblivými objektivy. Moduly s dvousměrným a čtyřcestným kloubovým mechanismem řeší složité problémy se slepým úhlem, které se vyskytují uvnitř složitých kovových odlitků nebo válců automobilových motorů. Jejich integrace umožňuje automatizovaným systémům nebo operátorům řídit distální špičku tak, aby se dívala dozadu na ventily nebo manévrovala kolem úzkých vnitřních rohů.
Kloubové spojení však představuje nevyhnutelné body mechanického selhání. Napínací dráty se časem natahují a mikroskopické panty se při neustálém průmyslovém používání opotřebovávají. Doporučujeme pečlivě zvážit nutnost řízení s prodlouženou životností, kterou poskytují alternativy pevných modulů s pevnými čočkami.
Srovnávací matice architektury modulu kamery
Typ modulu |
Případ použití primární integrace |
Inženýrská režie |
Úroveň přizpůsobení dat |
|---|---|---|---|
OEM Bare-Board |
Robotika, automatizované testování |
Vysoká (vyžaduje ladění ISP) |
Maximum |
UVC modul Plug-and-Play |
Systémová integrace, diagnostika PC |
Nízká (standardní ovladače) |
Omezený |
Modul kloubové čočky |
Složité dutiny, slepá místa |
Střední (mechanická péče) |
Variabilní |
Pevný modul pevných čoček |
Rovné trubky, vysoká životnost |
Nízká (žádné pohyblivé části) |
Variabilní |
Hodnocení a přesná boroskopická kamera pro integraci OEM vyžaduje hluboké porozumění optické fyzice. Musíte vyvážit fyzická omezení mikro-senzorů a vaši potřebu čistého obrazu.

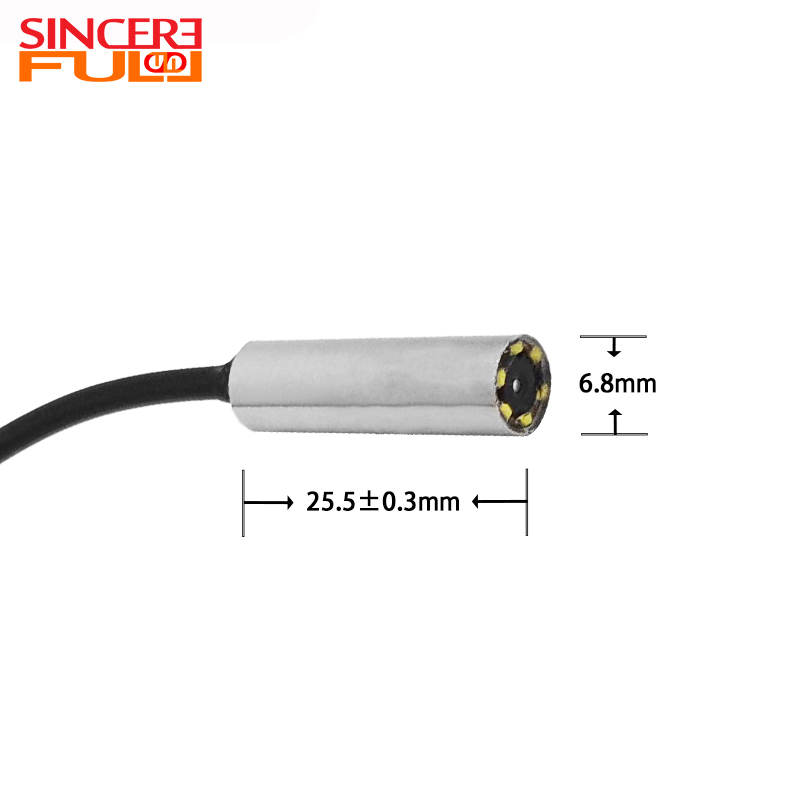

Fyzika miniaturizace diktuje přísné hranice. A kompaktní inspekční modul boroskopu měřící pod 3 mm typicky využívá menší CMOS snímače v rozsahu od 0,16 MP do 1 MP. Do 2mm hrotu nemůžete vložit masivní multimegapixelový snímač, aniž byste zvětšili průměr nebo obětovali životně důležitý prostor osvětlení.
Když rozlišení zůstává hardwarově omezené, musíte maximalizovat kontrast obrazu. Vysoce kvalitní mikročočky a pokročilé softwarové algoritmy pomáhají vylepšit přenos videa. To zajišťuje, že vaše integrované zařízení může stále identifikovat mikrofraktury, i když pracuje pod prahovou hodnotou 1 MP.
Optická čistota zcela závisí na přizpůsobení vašeho ohniskového rozsahu konkrétní kontrolní dutině. Modul fotoaparátu vyladěný pro hloubku ohniska 5 mm až 50 mm vykreslí objekty krásně uvnitř úzkého tubusu, ale uvnitř velké skladovací nádrže se zcela rozmaže.
Osvědčený postup: Vždy zaměřte požadované zorné pole na nejužší segment vaší kontrolní cesty. Zatlačení širokoúhlé čočky do velmi omezené trubky způsobuje vážné zkreslení hran, běžně známé jako efekt rybího oka, které ničí rozměrovou přesnost automatických nástrojů.
Osvětlení zůstává nejdůležitějším faktorem vnitřního zobrazování. Musíte vyhodnotit hustotu prstencové LED a umístění na modulu. Příliš málo LED vytváří tmavé skvrny, zatímco špatně nakloněná světla způsobují oslepující odrazy. Světlovody z optických vláken nabízejí vynikající alternativu, přenášejí intenzivní světlo ze vzdáleného zdroje, aby byl hrot modulu kamery kompaktní a chladný.
Vysoce reflexní kovové povrchy představují jedinečnou výzvu. Obrobená ocel a hliník odrážejí světlo přímo zpět do snímače. Pro zmírnění těchto intenzivních odrazů byste měli hledat moduly se specializovanými algoritmy pro redukci oslnění nebo polarizačními vrstvami čoček.
Materiálové inženýrství určuje, jak snadno může vaše endoskopické zařízení procházet vnitřními strukturami. Neustále čelíte třenicím mezi flexibilitou a protlačitelností. 'Ultraflexibilní' kabely vynikají při procházení těsných, zakřivených trubek, ale často selžou, když se je pokusíte protlačit přes otevřené dutiny. Klesají a ztrácejí směr.
Naopak tuhé nebo polotuhé trubky s wolframovým opletem snadno protínají otevřené prostory, ale nemohou zaoblovat ostré rohy. Chcete-li vybrat správnou tuhost zaváděcí trubice pro váš modul, musíte přesně zmapovat svou provozní geometrii.
Integrace těchto sofistikovaných modulů endoskopických kamer do každodenního provozu nebo vlastního vybavení odhaluje skrytá technická rizika. Chcete-li zachovat spolehlivost systému, musíte proaktivně spravovat fyzické a digitální třecí body.
Tepelný výstup na distální špičce vyžaduje přísné řízení. Vysoce intenzivní LED diody generují značné teplo ve stísněných prostorách. Pokud je toto teplo špatně rozptýleno, uniká do snímače CMOS a způsobuje tepelný šum. Tento šum se projevuje jako vizuální zrnitost, kterou automatizované kontrolní algoritmy často nesprávně klasifikují jako povrchové vady. Nadměrné teplo navíc poškozuje komponenty citlivé na teplotu uvnitř leteckých sestav během dlouhodobých kontrol.
Software a kalibrace ISP představují další podstatnou překážku pro výrobce OEM. Automatizovaná kontrolní prostředí vyžadují stabilní podání barev a nulovou latenci. Posun barev v průběhu času nutí týmy neustále překalibrovat své modely rozpoznávání AI. Požadavky na spojování obrázků zvyšují složitost a vyžadují přesnou synchronizaci mezi pohybem fyzického modulu a rychlostí zachycení softwaru.
Trvanlivost určuje realistická očekávání životního cyklu. Průmyslová prostředí nedávají slitování jemné optice. Kloubové spoje při agresivním zacházení praskají a nechráněné čočky utrpí hluboké škrábance od kovových otřepů. Musíte investovat do safírových krytů čoček a vynutit si přísné manipulační protokoly, abyste zajistili, že každodenní průmyslové použití nezničí vaše integrované kamerové moduly.
Ověření dodavatelského řetězce zůstává zásadní pro dlouhodobé projekty. Integrace specifického senzorového modulu do proprietární robotiky vyžaduje absolutní stabilitu komponent. Musíte zajistit konzistentní dostupnost komponent od vašeho výrobce. Požadujte přísné dohody o kontrole revizí, abyste zabránili náhlým, neohlášeným změnám hardwaru. Menší nedokumentovaný posun ve firmwaru snímače může okamžitě rozbít celý váš vlastní software.
Výběr finálního modulu kamery vyžaduje strukturovaný, empirický přístup. Nespoléhejte pouze na marketingové brožury. Postupujte podle této disciplinované logiky a přejděte od teoretického hodnocení k funkčnímu důkazu konceptu.
Základní fyzikální specifikace: Filtrujte možnosti počátečního modulu striktně podle maximálního povoleného průměru a minimální požadované flexibility. Zlikvidujte všechny jednotky, které nesplňují tyto fyzické rozměry, o kterých nelze vyjednávat.
Vyžádejte si ukázková obrazová data: Požadujte nezpracované, nekomprimované a neupravené záběry z konkrétního modulu kamery, který si hodláte koupit. Požádejte dodavatele, aby zachytil materiály podobné vašemu případu použití, jako je leštěná ocel, matná uhlíková vlákna nebo reflexní hliník.
Vyhodnoťte technickou podporu dodavatele: Posuďte technickou obratnost výrobce pro integraci modulů. Zjistěte jejich schopnost poskytovat vlastní pozorovací úhly objektivu, konkrétní délky kabelů a komplexní dokumentaci API/SDK pro váš softwarový tým.
Pilotní testování: Spusťte řízenou zkoušku zaměřenou agresivně na replikaci selhání integrace. Netestujte pouze výkon v ideálních podmínkách. Posuňte hardwarový modul na jeho tepelné a fyzikální limity, abyste přesně viděli, jak a kdy ve vašem konkrétním prostředí selže.
Přesná interní kontrola vyžaduje přísné sladění omezení fyzických modulů, optických schopností a vámi zvolené architektury integrace zařízení.
Vyvážení odolnosti vůči životnímu prostředí, hloubky ohniska a kvality osvětlení zajišťuje, že data vašeho inspekčního modulu zůstanou přesná a v souladu s právními předpisy.
Mechanická realita diktuje vaše provozní pracovní postupy. Kloubové moduly poskytují vynikající přístup, ale ve srovnání s robustními komponenty s pevným objektivem vyžadují pečlivé zacházení.
Nakonec se vyhněte nadměrnému indexování na nezpracovaných megapixelech. Senzorový modul s vysokým rozlišením zcela selže bez správného osvětlení a ohniskové vhodnosti. Upřednostněte robustní architektury osvětlení, přesné ohniskové hloubky a mechanickou spolehlivost, abyste zajistili měřitelnou provozní návratnost investic. Okamžitě zapojte svůj hlavní inženýrský tým, aby si vyžádal podrobné technické listy, a zahajte přísný pilotní test modelovaný podle vaší nejnáročnější geometrie integrace modulu.
Odpověď: Současná technologie mikrosnímačů umožňuje průměry modulů od 1,0 mm do 1,6 mm. Pohyb v tomto měřítku vyžaduje značné kompromisy. Získáte jedinečný přístup k mikrostrojům, ale obětujete vnitřní prostor osvětlení a rozlišení obrazu. Inženýři obvykle integrují 0,16MP senzory v tomto měřítku. Musíte se spolehnout na minimální konfigurace LED, díky čemuž jsou tyto moduly nejvhodnější pro vysoce kontrolované kontroly na blízko.
Odpověď: Šířka pásma USB 2.0 často přináší mírné zpoždění videa. Účinnost ovladače UVC komprimuje data a vytváří mikroprodlevy mezi pohybem fyzického modulu a zobrazením na obrazovce. Tato latence jen zřídka ovlivňuje standardní optické monitorování. Robotické aplikace s nulovou latencí však vyžadují nezpracovaná připojení MIPI. MIPI obchází režii komprese USB a dodává nezpracovaná data snímače přímo z modulu kamery do vyhrazeného procesoru obrazového signálu pro analýzu v reálném čase.
Odpověď: Ano, za předpokladu, že integrovaný modul má ověřené krytí IP67 nebo IP68. Moduly průmyslových kamer určené pro automobilová prostředí využívají chemicky odolné opláštění. Wolframové opletení poskytuje vynikající odolnost proti oděru, zatímco specializované povlaky chrání vnitřní kabeláž modulu před brzdovými kapalinami, syntetickými oleji a průmyslovými rozpouštědly. Před nasazením OEM vždy ověřte konkrétní tabulku chemické odolnosti.
A: Ano. Kloubové moduly se při navigaci ve složitých geometriích spoléhají na vnitřní napínací dráty a mikroskopické spoje. Tyto mechanické součásti trpí opakovaným namáháním a třením, což vede k nevyhnutelnému opotřebení. Míru poruchovosti můžete zmírnit důslednou preventivní údržbou. Ve vysoce opakujících se automatizovaných prostředích se inženýři často rozhodnou pro integraci více kamerových modulů s pevným úhlem, aby zcela eliminovali pohyblivé části.
