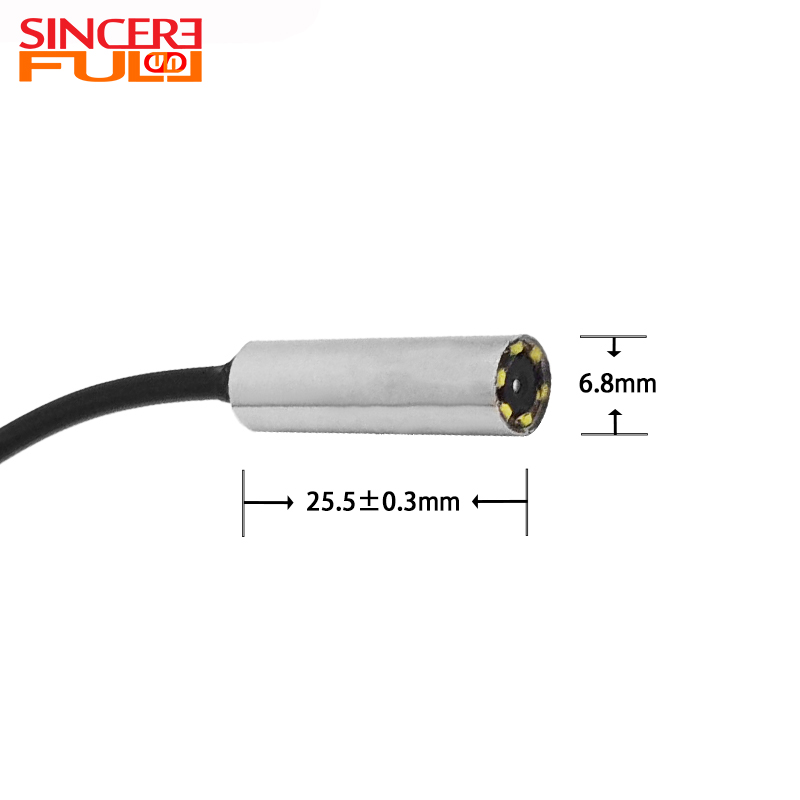

I difetti mancati nella produzione aerospaziale, automobilistica e di precisione spesso portano a perdite finanziarie e operative catastrofiche. Una frattura microscopica in un blocco motore o una bava nascosta all'interno di una valvola idraulica possono fermare intere linee di produzione. Per combattere questi rischi critici, le industrie moderne fanno molto affidamento sui test non distruttivi avanzati (NDT). Stiamo assistendo a un massiccio passaggio da strumenti di ispezione standardizzati ad apparecchiature diagnostiche altamente specializzate e realizzate ad hoc, integrate con moduli fotocamera personalizzati. Selezionando il diritto Il modulo fotocamera per endoscopio richiede il bilanciamento di rigidi vincoli fisici, chiarezza ottica ottimale e solida architettura di integrazione. È necessario allineare strettamente questi fattori per garantire un processo decisionale affidabile e conforme in ambienti critici. In questo articolo imparerai come definire con precisione i criteri di successo di precisione. Esploreremo le differenze funzionali tra i moduli di interfaccia UVC standardizzati e le opzioni di ingegneria personalizzata su scheda nuda. Infine, scoprirai una metodologia strutturata per selezionare e testare il miglior modulo telecamera per endoscopio per le tue specifiche esigenze di integrazione.
I moduli inferiori a 2 mm e articolati sono essenziali per geometrie complesse ma richiedono compromessi in termini di dimensioni del sensore di immagine e illuminazione.
La scelta tra un modulo per boroscopio OEM e un modulo UVC plug-and-play standard determina i costi tecnici e il controllo del software.
Un'ispezione di precisione affidabile si basa fortemente sulla gestione termica, sulla profondità focale dell'obiettivo e su una protezione ambientale coerente con grado di protezione IP per il modulo integrato.
La produzione moderna richiede un rigoroso controllo di qualità. Dobbiamo andare oltre la semplice visione all'interno di una cavità. L'ingegneria di precisione ci impone di misurare accuratamente le dimensioni, classificare i difetti microscopici ed eliminare i falsi positivi durante le ispezioni automatizzate. Non puoi permetterti di interpretare erroneamente un'ombra come una crepa strutturale. Il raggiungimento di questo livello di precisione richiede una rivalutazione completa dell'integrazione del modulo di imaging.
I vincoli di accesso fisico determinano i requisiti del modulo di base. La valutazione dei diametri delle porte di ingresso determina la dimensione massima consentita della punta della fotocamera. Ad esempio, la prototipazione di micromacchinari e dispositivi medici spesso richiede cavi ultraflessibili da 1,6 mm. Non è possibile forzare un modulo fotocamera standard da 4 mm in una microvalvola da 2 mm senza rischiare gravi danni sia al componente che all'attrezzatura di prova.
Le applicazioni industriali presentano anche gravi rischi ambientali. È necessario valutare la sopravvivenza del modulo su più vettori di stress. Consideriamo le seguenti sfide ambientali:
Esposizione prolungata a solventi industriali, come Skydrol per l'aviazione o liquidi per freni automobilistici.
Sbalzi estremi di temperatura all'interno di camere di combustione recentemente accese.
Ambienti ad alta pressione presenti nelle profondità dei cilindri e dei collettori idraulici.
Inoltre, la conformità e gli audit trail guidano la scelta dei moduli telecamera nei settori regolamentati. L'acquisizione di immagini verificabili svolge un ruolo fondamentale nel soddisfare le rigorose linee guida ISO e gli standard di sicurezza specifici del settore. Gli ingegneri aerospaziali che operano secondo gli standard AS9100 necessitano di moduli in grado di acquisire dati visivi non compressi e con timestamp per dimostrare la conformità durante rigorosi controlli di sicurezza.
Navigare nel panorama hardware significa comprendere le differenze fondamentali tra componenti bare board e moduli di interfaccia standardizzati. La vostra scelta influisce direttamente sulla velocità di implementazione e sull'allocazione delle risorse tecniche durante la costruzione di apparecchiature per endoscopi industriali.
UN Il modulo periscopio OEM è costituito da sensori della fotocamera a scheda semplice o semi-housing progettati per l'integrazione nativa nell'hardware proprietario. Queste unità non hanno involucri esterni di facile utilizzo e interfacce software standardizzate. Sono rigorosamente posizionati come componenti principali più adatti per apparecchiature di produzione personalizzate, robotica specializzata e prototipazione di dispositivi medici su misura.
La realtà dell'implementazione comporta elevati costi di progettazione iniziali. Il tuo team di sviluppo deve gestire l'ottimizzazione MIPI personalizzata, progettare processori di segnali di immagine (ISP) dedicati e produrre alloggiamenti protettivi personalizzati. Tuttavia, questo percorso garantisce il controllo assoluto sull'output dei dati grezzi e sulle dimensioni fisiche del modulo.
Al contrario, a La fotocamera per endoscopio USB offre un modulo standardizzato conforme a UVC pronto per l'interfaccia software immediata. Lo colleghi a un terminale standard e il sistema operativo riconosce immediatamente il feed video. Questi moduli sono ideali per una rapida integrazione in aree di controllo qualità, sistemi diagnostici automatizzati e stazioni di ispezione basate su PC.
Sebbene questo approccio riduca significativamente gli attriti tecnici, limita le capacità di personalizzazione. In genere non è possibile modificare l'output dei dati grezzi ed è necessario accettare il fattore di forma fisica del produttore e gli algoritmi di compressione software predefiniti.
Le realtà meccaniche governano la scelta tra obiettivi fissi e mobili. I moduli dotati di meccanismi di articolazione a due e quattro vie risolvono i complessi problemi degli angoli ciechi che si trovano all'interno di complesse fusioni metalliche o cilindri di motori automobilistici. L'integrazione di questi consente ai sistemi automatizzati o agli operatori di orientare la punta distale per guardare indietro verso le valvole o manovrare attorno ad angoli interni stretti.
Tuttavia, l'articolazione introduce inevitabili punti di cedimento meccanico. I fili di tensione si allungano nel tempo e le cerniere microscopiche si consumano sotto il costante uso industriale. Raccomandiamo di valutare attentamente la necessità di sterzare rispetto alla maggiore durata fornita dalle alternative rigide del modulo con obiettivo fisso.
Matrice di confronto dell'architettura del modulo telecamera
Tipo di modulo |
Caso d'uso dell'integrazione primaria |
Spese generali di ingegneria |
Livello di personalizzazione dei dati |
|---|---|---|---|
OEM a bordo nudo |
Robotica, test automatizzati |
Alto (richiede la sintonizzazione dell'ISP) |
Massimo |
Modulo plug-and-play UVC |
Integrazione di sistema, diagnostica PC |
Basso (driver standard) |
Limitato |
Modulo lente articolata |
Cavità complesse, punti ciechi |
Medio (cura meccanica) |
Variabile |
Modulo obiettivo rigido fisso |
Tubi dritti, elevata durata |
Basso (nessuna parte in movimento) |
Variabile |
Valutare a La telecamera per boroscopio di precisione per l'integrazione OEM richiede una profonda conoscenza della fisica ottica. È necessario bilanciare i limiti fisici dei microsensori con la necessità di una nitidezza dell'immagine incontaminata.
La fisica della miniaturizzazione impone limiti rigorosi. UN Il modulo di ispezione compatto per boroscopio che misura meno di 3 mm utilizza in genere sensori CMOS più piccoli che vanno da 0,16 MP a 1 MP. Non è possibile inserire un enorme sensore multi-megapixel in una punta da 2 mm senza aumentare il diametro o sacrificare lo spazio di illuminazione vitale.
Quando la risoluzione rimane limitata dall'hardware, è necessario massimizzare il contrasto dell'immagine. Microlenti di alta qualità e algoritmi software avanzati aiutano a migliorare i bordi del feed video. Ciò garantisce che la tua attrezzatura integrata possa comunque identificare le microfratture anche quando opera al di sotto della soglia di 1 MP.
La chiarezza ottica dipende interamente dall'adattamento del campo focale alla specifica cavità di ispezione. Un modulo fotocamera ottimizzato per una profondità focale compresa tra 5 mm e 50 mm renderà magnificamente gli oggetti all'interno di un tubo stretto ma sarà sfocato completamente all'interno di un grande serbatoio di stoccaggio.
Migliore pratica: basare sempre il campo visivo richiesto rispetto al segmento più stretto del percorso di ispezione. Spingere una lente con FOV ampio in un tubo altamente vincolato provoca una grave distorsione dei bordi, comunemente nota come effetto fish-eye, che rovina la precisione dimensionale per gli strumenti automatizzati.
L'illuminazione rimane il fattore più critico nell'imaging interno. È necessario valutare la densità e il posizionamento dei LED ad anello sul modulo. Troppi LED creano punti scuri, mentre le luci scarsamente angolate causano riflessi accecanti. Le guide luminose in fibra ottica offrono un'alternativa eccellente, trasmettendo luce intensa da una sorgente remota per mantenere la punta del modulo della fotocamera compatta e fresca.
Le superfici metalliche altamente riflettenti rappresentano una sfida unica. L'acciaio lavorato e l'alluminio rimbalzano la luce direttamente nel sensore. Dovresti cercare moduli dotati di algoritmi specializzati di riduzione dell'abbagliamento o rivestimenti di lenti polarizzate per mitigare questi riflessi intensi.
L'ingegneria dei materiali determina la facilità con cui l'apparecchiatura endoscopica può spostarsi nelle strutture interne. Affronti costantemente l'attrito tra flessibilità e capacità di spinta. I cavi 'ultraflessibili' eccellono nella navigazione in tubi stretti e curvi, ma spesso falliscono quando si tenta di spingerli attraverso vuoti aperti. Si afflosciano e perdono la direzione.
Al contrario, i tubi rigidi o semirigidi intrecciati in tungsteno attraversano facilmente gli spazi aperti ma non possono superare gli angoli acuti. È necessario mappare con precisione la geometria operativa per selezionare la rigidità corretta del tubo di inserimento per il modulo.
L'integrazione di questi sofisticati moduli telecamera per endoscopio nelle operazioni quotidiane o in apparecchiature personalizzate espone a rischi tecnici nascosti. È necessario gestire in modo proattivo i punti di attrito fisici e digitali per mantenere l'affidabilità del sistema.
La produzione termica sulla punta distale richiede una gestione rigorosa. I LED ad alta intensità generano un calore significativo all'interno di spazi ristretti. Se scarsamente dissipato, questo calore si riversa nel sensore CMOS, causando rumore termico. Questo rumore si manifesta come granulosità visiva, che gli algoritmi di ispezione automatizzata spesso classificano erroneamente come difetti superficiali. Inoltre, il calore eccessivo danneggia i componenti sensibili alla temperatura all'interno degli assiemi aerospaziali durante le ispezioni prolungate.
La calibrazione del software e dell'ISP rappresenta un altro ostacolo sostanziale per gli OEM. Gli ambienti di ispezione automatizzata richiedono una resa cromatica stabile e una latenza pari a zero. La deriva del colore nel tempo costringe i team a ricalibrare costantemente i propri modelli di riconoscimento dell’intelligenza artificiale. I requisiti di unione delle immagini aggiungono ulteriore complessità, richiedendo una sincronizzazione precisa tra il movimento del modulo fisico e le velocità di acquisizione del software.
La durabilità impone aspettative realistiche sul ciclo di vita. Gli ambienti industriali non mostrano pietà per le ottiche delicate. I giunti articolati si spezzano se maneggiati in modo aggressivo e le lenti non protette subiscono graffi profondi a causa delle sbavature metalliche. È necessario investire in copriobiettivi in vetro zaffiro e applicare rigorosi protocolli di gestione per garantire che l'uso industriale quotidiano non distrugga i moduli della fotocamera integrati.
La verifica della catena di fornitura rimane fondamentale per i progetti a lungo termine. L'integrazione di un modulo sensore specifico nella robotica proprietaria richiede la stabilità assoluta dei componenti. È necessario garantire la disponibilità costante dei componenti da parte del produttore. Richiedi rigorosi accordi di controllo delle revisioni per prevenire modifiche hardware improvvise e senza preavviso. Un piccolo cambiamento non documentato nel firmware del sensore può interrompere istantaneamente l'intero stack di software personalizzato.
La selezione del modulo fotocamera finale richiede un approccio strutturato ed empirico. Non fare affidamento esclusivamente sulle brochure di marketing. Segui questa logica disciplinata per passare dalla valutazione teorica a una prova funzionale del concetto.
Stabilisci le specifiche fisiche di base: filtra le opzioni del modulo iniziale rigorosamente in base al diametro massimo consentito e alla flessibilità minima richiesta. Scartare qualsiasi unità che non rispetti queste dimensioni fisiche non negoziabili.
Richiedi dati di immagine di esempio: richiedi filmati grezzi, non compressi e non modificati dal modulo fotocamera specifico che intendi acquistare. Chiedi al fornitore di acquisire materiali simili al tuo caso d'uso, come acciaio lucido, fibra di carbonio opaca o alluminio riflettente.
Valuta il supporto tecnico del fornitore: valuta l'agilità tecnica del produttore per l'integrazione dei moduli. Determina la loro capacità di fornire angoli di visione personalizzati dell'obiettivo, lunghezze di cavi specifiche e documentazione API/SDK completa per il tuo team software.
Test pilota: esegui un test controllato focalizzato in modo aggressivo sulla replica degli errori di integrazione. Non limitarsi a testare le prestazioni in condizioni ideali. Spingi il modulo hardware ai suoi limiti termici e fisici per vedere esattamente come e quando si guasta nel tuo ambiente specifico.
L'ispezione interna di precisione richiede un rigoroso allineamento tra i vincoli fisici del modulo, le capacità ottiche e l'architettura di integrazione delle apparecchiature prescelta.
Il bilanciamento della sopravvivenza ambientale, della profondità focale e della qualità dell'illuminazione garantisce che i dati del modulo di ispezione rimangano accurati e conformi alla legge.
Le realtà meccaniche dettano i tuoi flussi di lavoro operativi. I moduli di articolazione forniscono un accesso migliore ma richiedono un'attenta gestione rispetto ai robusti componenti con lenti fisse.
In definitiva, evita l’indicizzazione eccessiva sui conteggi dei megapixel grezzi. Un modulo sensore ad alta risoluzione fallisce completamente senza un'adeguata illuminazione e idoneità focale. Dai priorità ad architetture di illuminazione robuste, profondità focali precise e affidabilità meccanica per garantire un ROI operativo misurabile. Coinvolgi immediatamente il tuo team di ingegneri principale per richiedere schede tecniche dettagliate e avviare un rigoroso test pilota modellato sulla geometria di integrazione dei moduli più impegnativa.
R: L'attuale tecnologia dei microsensori consente diametri dei moduli compresi tra 1,0 mm e 1,6 mm. Navigare su questa scala richiede compromessi significativi. Ottieni un accesso senza precedenti ai micromacchinari, ma sacrifichi lo spazio di illuminazione interna e la risoluzione dell'immagine. Gli ingegneri in genere integrano sensori da 0,16 MP su questa scala. È necessario fare affidamento su configurazioni LED minime, rendendo questi moduli più adatti per ispezioni ravvicinate e altamente controllate.
R: La larghezza di banda USB 2.0 spesso introduce una leggera latenza video. L'efficienza del driver UVC comprime i dati, creando micro-ritardi tra il movimento fisico del modulo e la visualizzazione sullo schermo. Questa latenza raramente influisce sul monitoraggio ottico standard. Tuttavia, le applicazioni robotiche a latenza zero richiedono connessioni MIPI grezze. MIPI bypassa il sovraccarico della compressione USB, alimentando i dati grezzi del sensore direttamente dal modulo della fotocamera a un processore di segnale immagine dedicato per l'analisi in tempo reale.
R: Sì, a condizione che il modulo integrato abbia un grado di protezione IP67 o IP68 verificato. I moduli telecamera industriali progettati per ambienti automobilistici utilizzano una guaina resistente agli agenti chimici. La treccia di tungsteno offre un'eccellente resistenza all'abrasione, mentre i rivestimenti specializzati proteggono il cablaggio interno del modulo da liquidi per freni, oli sintetici e solventi industriali. Verificare sempre la tabella di resistenza chimica specifica prima dell'implementazione OEM.
R: Sì. I moduli articolati si basano su fili di tensione interni e giunti microscopici per navigare in geometrie complesse. Questi componenti meccanici sono soggetti a sollecitazioni e attriti ripetitivi, che portano a un'inevitabile usura. È possibile mitigare i tassi di guasto attraverso una rigorosa manutenzione preventiva. In ambienti automatizzati altamente ripetitivi, gli ingegneri spesso optano per l'integrazione di più moduli telecamera ad angolo fisso invece di eliminare completamente le parti mobili.
