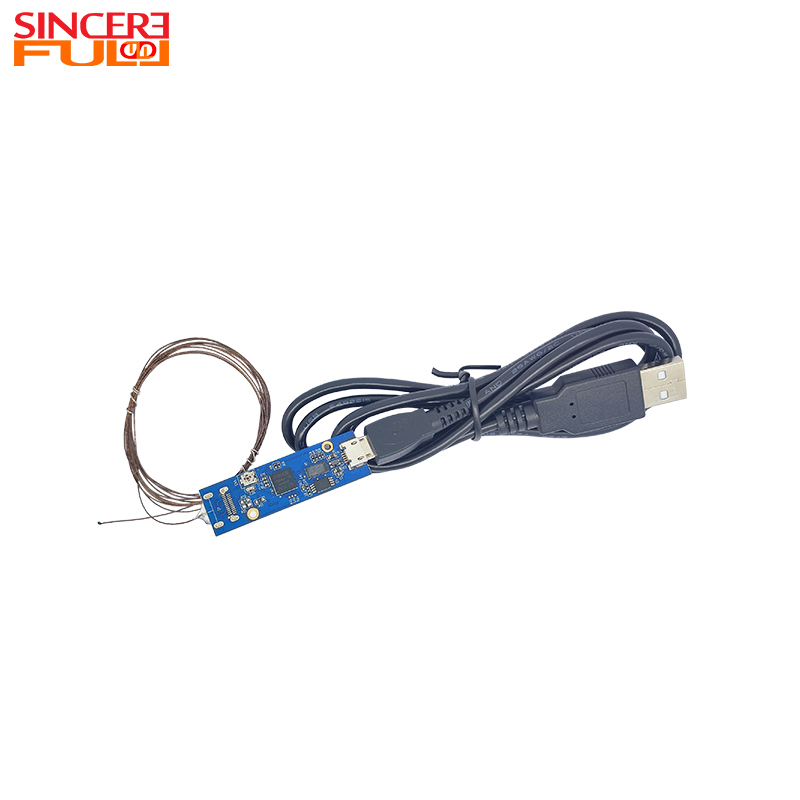

Vybudování vlastních nedestruktivních testovacích, automobilových nebo potrubních kontrolních systémů představuje významnou technickou výzvu. Musíte neustále vyvažovat velikost snímače s kvalitou obrazu a rychlostí integrace. Proprietární rozhraní fotoaparátu jako MIPI nebo LVDS často zpomalují časovou osu vašeho projektu. Vyžadují komplexní vývoj ovladačů, prodloužené výzkumné cykly a specializované procesory obrazových signálů. Standardizované architektury USB tento problém bezproblémově řeší. Spojují senzor, procesor a rozhraní do jediné mikrosestavy. Tento integrovaný přístup výrazně urychluje nasazení pro vývojáře hardwaru.
Tyto mikroskopické systémy však zavádějí specifická fyzikální a tepelná omezení. Inženýři musí tato omezení pečlivě vyhodnotit před dokončením návrhů hardwaru. V této obsáhlé příručce se naučíte, jak se efektivně orientovat ve výběru modulů. Zabýváme se technickými kompromisy, volbami tvarových faktorů a riziky implementace. Také zjistíte, kdy přesně přejít ze standardních testovacích modulů na plně přizpůsobené OEM sestavy.
Standardizované protokoly UVC (USB Video Class) eliminují vývoj vlastních ovladačů a umožňují okamžitou kompatibilitu s OS Windows, Linux a Android pro rychlou integraci modulů.
Vyhodnocení modulu vyžaduje vyvážení omezení vnějšího průměru (OD) vůči požadovanému rozlišení; snímače menší než 4 mm obvykle dosahují maximálního rozlišení 720p kvůli omezení velikosti pixelů.
Primárními riziky implementace modulů endoskopů USB jsou tepelné škrcení v uzavřených prostorách a útlum signálu při delších délkách kabelů.
Přechod z běžného testování na vlastní modul OEM je obvykle dán specifickými požadavky na těsnění IP67/IP68 a vlastní ohniskovou vzdáleností (hloubka ostrosti).
Rychlé nasazení kontrolních systémů vyžaduje minimalizaci softwarového tření. Standard UVC transformuje komplexní integraci senzoru na skutečnou plug-and-play endoskopová kamera pro vývojáře systému. Operační systémy nativně rozpoznávají UVC zařízení. Nemusíte kompilovat vlastní ovladače jádra. Inženýři mohou stahovat video kanály přímo do standardních rozhraní API, jako je DirectShow nebo V4L2. Tato standardizace šetří měsíce času na vývoj softwaru při vytváření zakázkového diagnostického zařízení.
Další velkou výhodou je zjednodušení architektury. Tradiční konstrukce vyžadují diskrétní komponenty rozmístěné po základní desce. Moderní moduly mají design ISP-on-chip. Modul fotoaparátu se interně stará o expozici, vyvážení bílé a redukci šumu. To odlehčí významné úlohy zpracování z vašeho primárního hardwaru. Vaše základní deska běží chladněji a spotřebovává méně energie.
Univerzálnost napříč platformami zajišťuje dlouhodobou životaschopnost produktu. Standardní rozhraní USB zaručuje bezproblémovou integraci napříč různými hardwarovými ekosystémy. Tyto kamerové moduly můžete integrovat s průmyslovými odolnými tablety. Inženýři mohou nasměrovat video z modulu do analytického softwaru na bázi PC pro komplexní sledování defektů. Mobilní diagnostické displeje se systémem Android také tyto zdroje okamžitě přijímají. Tato flexibilita vám umožňuje vytvořit jeden kamerový subsystém a nasadit jej do více produktových řad.
Hodnocení a Modul usb endoskop kamery vyžaduje pochopení optické fyziky. Velikost snímače a vnější průměr představují přímý kompromis. Ultratenké moduly o rozměrech 3,9 mm silně omezují fyzické rozměry snímače CMOS. Malé snímače se spoléhají na malé pixely, často měří kolem 1,4 mikrometru. Tyto mikroskopické pixely zachycují velmi málo fotonů. Aby byla zachována přijatelná citlivost na světlo, výrobci omezují efektivní rozlišení na 720P nebo 1080P. Prosazení vyšších rozlišení u snímačů nižších než 4 mm má za následek silný obrazový šum.
Hloubka ostrosti určuje použitelnost kontroly. Standardní sledovací čočky se zaměřují na nekonečno. Integrace endoskopického modulu vyžaduje pevné makro ohniskové vzdálenosti. Typické moduly uzamknou zaostření mezi 10 mm a 50 mm. Toto ladění na blízkou vzdálenost zajišťuje ostrý obraz v úzkých dutinách. Pokus o použití standardní širokoúhlé optiky v sestavě potrubního modulu přinese zbytečné, rozmazané výsledky.
Integrované osvětlení představuje elektrická omezení. Většina modulů má vestavěné LED kroužky. Standardní porty USB 2.0 dodávají maximální proud pouze 500 mA. Vysoce svítivé LED diody mohou snadno překročit tuto hranici, pokud nejsou pečlivě spravovány. Nastavitelné stmívací obvody na modulové desce jsou povinné pro hardwarovou integraci.
Při vyhodnocování osvětlovacích obvodů postupujte podle těchto očíslovaných kroků:
Změřte celkový odběr proudu při maximálním jasu LED.
Ověřte, že modul ponechává dostatečný proud pro ISP.
Otestujte rozlišení stmívacího obvodu pro plynulé přechodové kroky.
Posuďte rovnoměrnost světla v cílové ohniskové vzdálenosti.
Tabulka: Schopnosti rozlišení snímače podle vnějšího průměru
Vnější průměr (OD) |
Typické maximální rozlišení |
Formát snímače (přibližně) |
Primární aplikace |
|---|---|---|---|
2,0 mm - 3,0 mm |
480P (VGA) |
1/18 palce |
Přesná mikromechanika |
3,9 mm - 4,5 mm |
720P |
1/9 palce |
Automobilová integrace, letectví |
5,5 mm - 8,0 mm |
1080P |
1/6 palce |
Potrubní systémy, obecné NDT |
8,0 mm+ |
4K (UHD) |
1/4 palce nebo větší |
Inspekční systémy velkých dutin |
Výběr správné optické orientace definuje diagnostickou hodnotu vašeho systému. Čočky směřující dopředu jsou umístěny v úhlu 0 stupňů. Ty slouží jako průmyslový standard pro obecné diagnostické směrování. Vynikají při průchodu potrubím a průzkumu hlubokých dutin. Systémoví integrátoři využívají moduly směřující dopředu, které umožňují bezpečnou navigaci sondy přes složité geometrie během automatizovaných kontrol.
Případně a boční endoskopická kamera snímá snímky pod úhlem 90 stupňů. Tato orientace je kritická pro vyhodnocení kolmých ploch v extrémně úzkých vůlích. Automobilové diagnostické systémy integrují moduly bočního pohledu pro kontrolu stěn válců a sedel ventilů motoru. Automatizované prolézačky pro kontrolu svarů používají tyto moduly ke kontrole bočních svarů potrubí bez ohýbání hlavy primární sestavy.
Moduly se dvěma čočkami kombinují obě orientace do jednoho pouzdra. Systémové ovladače přepínají mezi zobrazeními pomocí integrovaných softwarových příkazů. To eliminuje potřebu vytahovat celou sestavu modulu pro připojení zrcadla. Konfigurace se dvěma objektivy však prodlužují celkovou délku modulu. Tato přidaná délka vytváří větší tuhou část na špičce sestavy. Delší tuhá část snižuje flexibilitu vkládání kolem ostrých rohů během nasazení systému.
Tabulka: Porovnání optické orientace
Typ orientace |
Nejlepší integrační případ |
Společná omezení |
|---|---|---|
Po směru jízdy (0°) |
Navigace, integrace hlubokého potrubního systému |
Nelze jasně vidět boční stěny |
Boční pohled (90°) |
Stěny válců, boční svarové sestavy |
Špatné pro navigaci vpřed |
Duální objektiv (0° + 90°) |
Komplexní systémy pro mapování dutin |
Delší tuhý hrot, složité softwarové přepínání |
Standardní architektura USB nese vlastní omezení délky. Protokoly USB 2.0 obecně selhávají na vzdálenost více než 5 metrů. Útlum signálu způsobuje chyby časování a ztrátu datových paketů. Při navrhování modulů pro kontrolu potrubí s dlouhým dosahem musíte tento fyzický limit řešit. Aktivní opakovací kabely rekonstruují datový signál v nastavených intervalech. Alternativně inženýři převádějí signál USB do formátu Ethernet nebo optických vláken na extrémní vzdálenosti. Ignorování degradace signálu zaručuje nestabilní přenos videa.
Tepelné hospodářství představuje významnou hrozbu pro mikrobyty. Integrované ISP a vysoce intenzivní LED generují značné teplo. Když přiložíte a Modul USB UVC endoskopu v utěsněné špičce, rychle zachycuje teplo. Nepřetržité streamování ve vysokém rozlišení zvyšuje vnitřní teplotu. Nadměrné teplo vytváří na snímači CMOS tepelný šum, který snižuje čistotu obrazu. Dlouhodobé přehřívání způsobuje trvalou degradaci snímače. Inženýři musí navrhnout ochranné kryty využívající vodivé kovy, jako je hliník. Tepelné zalévací hmoty pomáhají přenášet teplo pryč z procesoru do vnějšího pláště.
Přežití v drsném prostředí vyžaduje přísné sekundární inženýrství. Holé kamerové moduly jen zřídka nesou IP hodnocení ihned po vybalení. Exponované tubusy objektivu se okamžitě zaplaví tekutinou. Dosažení odolnosti proti prachu a vodě IP67 nebo IP68 vyžaduje specializované kryty. Během montáže musíte čočku zakrýt safírovým sklem optické kvality. Safír odolává poškrábání od abrazivních stěn potrubí. Dále musíte utěsnit vnitřní elektroniku průmyslovými zalévacími hmotami. Holý modul je jen součást; konečná uzavřená integrace diktuje přežití v prostředí.
Vědět, kdy přizpůsobit, určuje časovou osu vašeho projektu. Standardní standardní moduly slouží zásadnímu účelu v raném stádiu vývoje. Jsou ideální pro fáze Proof of Concept. Softwarové týmy je používají k okamžitému vytváření a testování aplikací pro analýzu videa. Standardní moduly jsou vhodné také pro nízkoobjemové, nekritické integrační projekty, kde je zátěž životního prostředí nízká.
Konkrétní scénáře nasazení však vyvolávají potřebu OEM inspekční kamera USB . Přizpůsobení se stává povinným, když standardní kabely selžou. Prostředí s agresivními chemikáliemi vyžaduje speciální teflonové stínění. Oblasti s vysokým oděrem vyžadují wolframové opletení.
Zvažte tyto běžné spouštěče pro přizpůsobení OEM:
Přísné požadavky na shodu, jako jsou RoHS, REACH nebo specializované průmyslové certifikace.
Přizpůsobené úhly zorného pole, aby odpovídaly konkrétním průměrům potrubí.
Specializovaná integrace LED s vlnovou délkou, jako jsou UV světla pro kontrolu fluorescenční penetrace.
Jedinečné geometrie krytu vhodné pro proprietární robotické pásové podvozky.
Než se pustíte do velkoobjemové výroby, použijte přísnou logiku užšího výběru. Nikdy nenakupujte hromadná množství založená pouze na technickém listu. Vždy si nejprve vyžádejte technické vzorky. Zadejte přesnou ohniskovou vzdálenost cíle a fyzicky otestujte hloubku ostrosti. Ověřte tepelný výkon uvnitř vašeho prototypového krytu. Důkladné testování vzorků zabraňuje nákladným výrobním chybám během systémové integrace.
Výběr správného modulu endoskopu vyžaduje vyvážení rychlosti integrace s fyzickými hardwarovými omezeními. Standardizovaná architektura UVC výrazně zkracuje časovou osu vývoje softwaru. Musíte však pečlivě procházet omezeními vnějšího průměru, rozptylu tepla a limitů délky kabelu, abyste zajistili spolehlivý výkon v rámci širšího návrhu systému.
Než se obrátíte na dodavatele, definujte svůj absolutní maximální vnější průměr. Změřte svou minimální požadovanou ohniskovou vzdálenost na základě vašich cílových kontrolních dutin. Stanovte si své požadavky na utěsnění prostředí již ve fázi návrhu. Stanovení těchto parametrů jako první zajistí, že získáte kamerový modul schopný přežít reálná průmyslová prostředí, jakmile budou plně integrovány.
Odpověď: Ne. Standardní moduly endoskopů USB využívají protokol UVC (USB Video Class). Operační systémy jako Windows, Linux, Android a macOS nativně rozpoznávají UVC zařízení. Vývojáři mohou zpracovávat video okamžitě pomocí standardních rozhraní API fotoaparátu, aniž by museli kompilovat vlastní ovladače.
A: Standardní protokoly USB 2.0 spolehlivě přenášejí data až na vzdálenost 5 metrů. Zatlačení za tuto vzdálenost způsobí útlum signálu a výpadky videa. Chcete-li dosáhnout delšího dosahu pro hlubokou integraci, musíte do kabelu začlenit aktivní opakovací čipy nebo použít alternativní formáty přenosu.
Odpověď: Ne. Fyzika silně omezuje možnosti senzoru při této velikosti. Vnější průměr 3,9 mm vyžaduje mikroskopický snímač CMOS. Tyto snímače mají neuvěřitelně malé rozteče pixelů, které zachycují minimum světla. Pokus o rozlišení 4K na snímačích nižších než 4 mm má za následek nepoužitelný, zašuměný obraz. 720p zůstává realistickým maximem pro tuto velikost modulu.
Odpověď: Holé moduly nejsou vodotěsné. Obsahují odkryté obvody a neutěsněné tubusy objektivu určené k integraci. Pro dosažení vodotěsnosti IP67 nebo IP68 musí hardwaroví inženýři modul nainstalovat do vlastního ochranného krytu, utěsnit jej safírovým sklem a chránit elektroniku pomocí zalévací hmoty.
