1,5 mm průměr OCHFA10 CMOS senzor Ultra širokoúhlý USB 2.0 rozhraní Samostatný endoskopový kamerový modul

Tento samostatný modul endoskopické kamery OCHFA10 CMOS o průměru 1,5 mm s ultraširokoúhlým rozhraním USB 2.0,  který musí vstupovat do velmi malých otvorů, aniž by se vzdal širokého pokrytí na blízko. Jeho 105° úhlopříčka FOV a rozsah zaostření 5–50 mm podporují blízké vnitřní pozorování, zatímco výstup YUV/MJPEG 700 × 700 @ 30 snímků za sekundu poskytuje praktický formát obrazu pro kompaktní kontrolní systémy. Oddělená struktura umožňuje, aby zobrazovací sekce a USB procesní sekce byly uspořádány v různých částech zařízení. Standardní konfigurace nemá integrovanou LED, takže se nejlépe hodí pro zařízení, které již poskytuje osvětlení nebo má prostor pro světelný zdroj na straně zařízení. Rozdíl: Průměr 1,5 mm a úhlopříčka 105° činí tento model pevnějším, když je otvor extrémně omezený, ale zařízení stále potřebuje širší pokrytí na blízko; vestavěné osvětlení není součástí standardní konfigurace.

Je tento model vhodný pro vaše zařízení? ◢

Požadavek na výběr	Standardní konfigurace	Poznámka k výběru
Vstupní prostor	průměr 1,5mm	Potvrďte vůli pro kompletní přední konstrukci, nejen pro optický otvor.
Zobrazení pokrytí	D105° / H86° / V86°	Tento model použijte, když je širší blízké pokrytí cennější než užší a zaostřenější pohled.
Cílová vzdálenost	Rozsah ostření 5–50 mm	Cíl by měl normálně zůstat uvnitř tohoto pracovního okna na blízko.
Osvětlení	Bez integrované LED	Konečné zařízení potřebuje externí osvětlení nebo osvětlení ze strany zařízení v tmavých dutinách.
Host připojení	USB 2.0 UVC; YUV/MJPEG	Potvrďte, že cílový hostitel dokáže vyčíslit a zpracovat požadovaný tok UVC.
Rozložení zařízení	Oddělená struktura; Standardní kabel 2m	Ověřte vedení kabelů a polohu desky na začátku mechanického návrhu.

Výhoda produktu ◢

• 1,5 mm Ultra-Micro Size: 1,5 mm sonda maximalizuje dostupnost v malých prostorech a umožňuje přístup k ultratenkým kanálům.

Technické parametry ◢

Název produktu	1,5mm modul endoskopické kamery
Obrazový snímač	OCHFA10 CMOS snímač
Pixel	0,5 MP
Průměr	1,5 mm
Rozsah zaostření	5-50 mm
Zkreslení	<-11 %
Rezoluce	700*700
Úhel pohledu	D105°*H86°*V86°
F NE	5.0
Výstupní formát	YUY/MJEPG
Ohnisková vzdálenost	0,418 mm

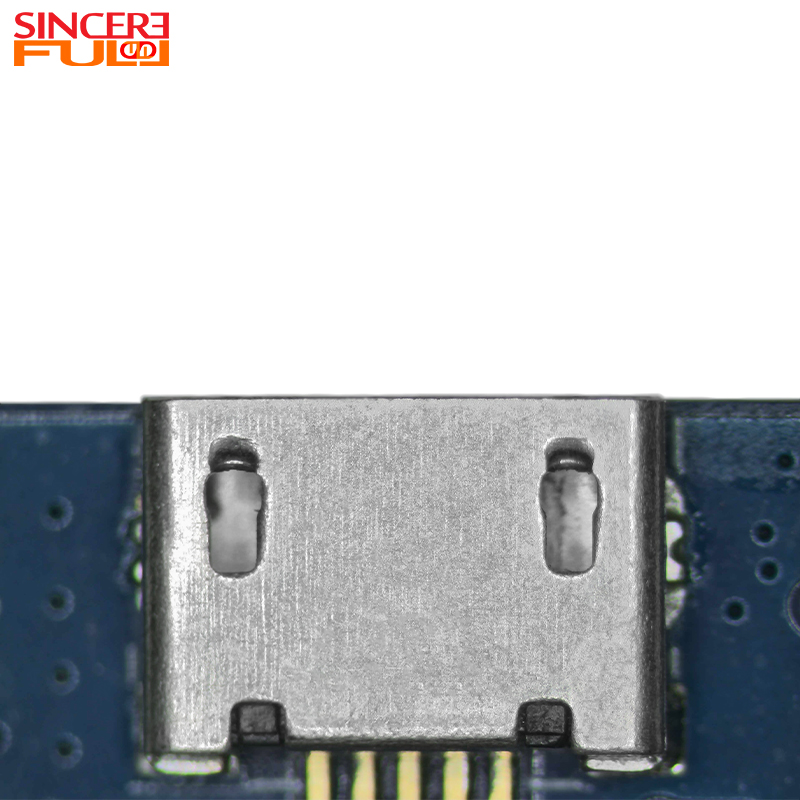

Rozhraní	Micro USB
Funkce	Modul lékařské endoskopické kamery

Aplikace modulu endoskopické kamery◢

1. Nástroj pro kontrolu mikrovrtání: Průměr 1,5 mm umožňuje přístup přes velmi malé otvory, zatímco 105° pohled pomáhá pokrýt větší část blízkého vnitřního povrchu. Potvrďte konečnou vstupní vůli a zajistěte vnější osvětlení, pokud je otvor tmavý.

2. Precizní zařízení pro kontrolu součástí: Rozsah ostření 5–50 mm vyhovuje podrobnému pozorování malých sestav, oblastí pájení nebo mechanických detailů. Ujistěte se, že cíl zůstává v optickém okně na blízko.

3. Miniaturní zařízení pro kontrolu dutiny: Oddělená struktura pomáhá umístit zobrazovací část do těsné dutiny a zároveň umístit procesorovou desku dále dozadu. Vedení kabelů a prostor na desce je třeba zkontrolovat podle výkresu zařízení.

4. Laboratorní pozorovací zařízení: USB2.0 UVC výstup podporuje získávání obrazu v kompaktních výzkumných nebo testovacích zařízeních. Svítidlo by mělo poskytovat vhodné osvětlení, protože standardní modul nemá žádnou LED.

Podpora přizpůsobení a integrace ◢

1.  Mechanické přizpůsobení: Pokud standardní 1,5 mm rozložení nevyhovuje dostupnému prostoru pro vedení, lze zkontrolovat délku kabelu, umístění desky a uspořádání konektorů. Uveďte dostupné místo na přední straně, polohu desky, dráhu kabelu a preferovaný konektor.

2. Pokrytí záběru: Pokud je 105° záběr širší, než je potřeba, nebo nepokrývá správně cíl, lze vyhodnotit směr objektivu / FOV. Zadejte velikost cíle, vzdálenost cíle a požadovanou oblast zobrazení.

3. Pracovní vzdálenost: Pokud standardní rozsah ostření 5–50 mm neodpovídá inspekční vzdálenosti, lze zkontrolovat alternativní optický směr. Uveďte prosím nejbližší a nejvzdálenější cílovou vzdálenost a zda se cíl během používání pohybuje.

4. Osvětlení: Standardní verze nemá integrovanou LED. Pokud zařízení potřebuje osvětlení, lze vyhodnotit osvětlení na straně zařízení nebo alternativní konfiguraci osvětlení. Uveďte jas dutiny, odrazivost cíle a dostupný prostor osvětlení.

FAQ ◢

1. Kdy je tento 1,5mm model lepší volbou než větší modul OCHFA10?

Zvolte ji, když je dostupný vstupní průměr prvním mechanickým omezením a zařízení může dodávat své vlastní osvětlení.

2. Znamená 105° FOV, že celý snímek je stejně užitečný na každou vzdálenost?

Č. FOV popisuje pokrytí, zatímco využitelné detaily stále závisí na vzdálenosti cíle, vlastnostech objektivu a konečných světelných podmínkách.

3. Obsahuje tento model LED diody?

Ne. Standardní konfigurace nemá integrovanou LED.

4. Jakou cílovou vzdálenost bych měl navrhnout?

Potvrzený rozsah ostření je 5–50 mm.

5. Co mám poslat k vyhodnocení vzorku?

Uveďte prosím dostupný průměr vstupu, cílovou vzdálenost, požadované pokrytí, způsob osvětlení, vedení kabelů a hostitelské rozhraní.

CTA ◢

Chcete-li vyhodnotit tento 1,5mm modul OCHFA10, sdělte nám dostupný průměr vstupu, cílovou vzdálenost, požadované pokrytí, způsob osvětlení, vedení kabelů a hostitelský systém. Poté můžeme zkontrolovat, zda vyhovuje standardní konfigurace, nebo zda je třeba posoudit jiný optický nebo osvětlený směr.
