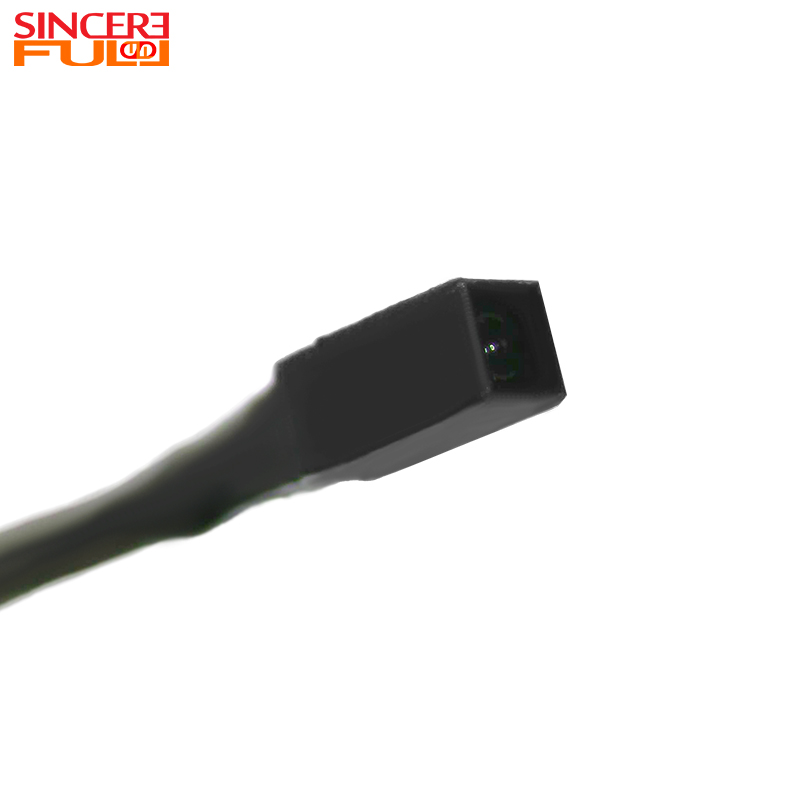

Cảm biến CMOS OCHFA10 Đường kính 1,5mm Giao diện USB2.0 góc cực rộng Mô-đun máy ảnh nội soi riêng biệt

Cảm biến CMOS OCHFA10 Đường kính 1,5mm này Giao diện USB2.0 góc siêu rộng Mô-đun máy ảnh nội soi riêng biệt  phải đi vào các lỗ rất nhỏ mà không từ bỏ phạm vi phủ sóng phạm vi gần rộng. FOV đường chéo 105° và phạm vi lấy nét 5–50 mm của nó hỗ trợ quan sát bên trong ở gần, trong khi đầu ra YUV/MJPEG 700×700@30fps cung cấp định dạng hình ảnh thực tế cho các hệ thống kiểm tra nhỏ gọn. Cấu trúc tách biệt cho phép bố trí phần hình ảnh và phần xử lý USB ở các phần khác nhau của thiết bị. Cấu hình tiêu chuẩn không có đèn LED tích hợp nên phù hợp nhất với thiết bị đã cung cấp ánh sáng hoặc có không gian cho nguồn sáng phía thiết bị. Sự khác biệt: Đường kính 1,5mm và góc nhìn chéo 105° giúp model này phù hợp hơn khi độ mở cực kỳ hạn chế nhưng thiết bị vẫn cần vùng phủ sóng ở cự ly gần rộng hơn; hệ thống chiếu sáng tích hợp không phải là một phần của cấu hình tiêu chuẩn.

Model này có phù hợp với thiết bị của bạn không? ◢

Yêu cầu lựa chọn	Cấu hình tiêu chuẩn	Ghi chú lựa chọn
Không gian vào	đường kính 1,5mm	Xác nhận khoảng trống cho cấu trúc mặt trước hoàn chỉnh, không chỉ lỗ mở quang học.
Xem tin tức	D105° / H86° / V86°	Sử dụng mô hình này khi vùng phủ sóng lân cận rộng hơn có giá trị hơn chế độ xem hẹp hơn, tập trung hơn.
Khoảng cách mục tiêu	Phạm vi lấy nét 5–50mm	Mục tiêu thường phải ở bên trong cửa sổ làm việc tầm gần này.
Chiếu sáng	Không có đèn LED tích hợp	Thiết bị cuối cùng cần được chiếu sáng bên ngoài hoặc phía bên thiết bị trong các khoang tối.
Kết nối máy chủ	USB2.0 UVC; YUV/MJPEG	Xác nhận máy chủ đích có thể liệt kê và xử lý luồng UVC cần thiết.
Bố cục thiết bị	Cấu trúc tách biệt; cáp tiêu chuẩn 2m	Xác nhận sớm định tuyến cáp và vị trí bo mạch trong thiết kế cơ khí.

Lợi thế sản phẩm ◢

• Kích thước siêu vi 1,5 mm: Đầu dò 1,5 mm tối đa hóa khả năng tiếp cận trong không gian nhỏ, truy cập các kênh siêu mỏng.

Thông số kỹ thuật ◢

Tên sản phẩm	Mô-đun máy ảnh nội soi 1,5mm
Cảm biến hình ảnh	Cảm biến CMOS OCHFA10
Pixel	0,5MP
Đường kính	1,5mm
Phạm vi lấy nét	5-50mm
Biến dạng	<-11%
Nghị quyết	700*700
Góc nhìn	D105°*H86°*V86°
F KHÔNG	5.0
Định dạng đầu ra	YUY/MJEPG
Tiêu cự	0,418mm
Giao diện	Micro USB
Tính năng	Mô-đun máy ảnh nội soi y tế

Ứng dụng của mô-đun camera nội soi◢

1. Công cụ kiểm tra lỗ siêu nhỏ: Đường kính 1,5 mm hỗ trợ tiếp cận qua các lỗ rất nhỏ, trong khi góc nhìn 105° giúp bao phủ nhiều bề mặt bên trong gần đó hơn. Xác nhận khoảng trống đầu vào cuối cùng và cung cấp ánh sáng bên ngoài nếu lỗ khoan tối.

2. Thiết bị kiểm tra linh kiện chính xác: Phạm vi lấy nét 5–50mm phù hợp cho việc quan sát chặt chẽ các cụm lắp ráp nhỏ, các vùng hàn hoặc các chi tiết cơ khí. Xác nhận rằng mục tiêu vẫn nằm trong cửa sổ quang học tầm gần.

3. Thiết bị kiểm tra khoang thiết bị thu nhỏ: Cấu trúc tách biệt giúp đặt phần hình ảnh vào một khoang kín đồng thời định vị bảng xử lý xa hơn về phía sau. Việc định tuyến cáp và không gian bo mạch phải được kiểm tra dựa trên bản vẽ thiết bị.

4. Thiết bị quan sát trong phòng thí nghiệm: Đầu ra USB2.0 UVC hỗ trợ thu thập hình ảnh trong các thiết bị nghiên cứu hoặc thử nghiệm nhỏ gọn. Thiết bị cố định phải cung cấp ánh sáng phù hợp vì mô-đun tiêu chuẩn không có đèn LED.

Hỗ trợ tùy chỉnh và tích hợp ◢

1.  Phù hợp cơ học: Nếu bố cục 1,5mm tiêu chuẩn không vừa với không gian định tuyến có sẵn, bạn có thể xem xét lại độ dài cáp, vị trí bo mạch và cách sắp xếp đầu nối. Vui lòng cung cấp không gian mặt trước có sẵn, vị trí bo mạch, đường dẫn cáp và đầu nối ưa thích.

2. Tầm nhìn bao quát: Nếu góc nhìn 105° rộng hơn mức cần thiết hoặc không bao phủ mục tiêu một cách chính xác, thì có thể đánh giá hướng ống kính / FOV. Vui lòng cung cấp kích thước mục tiêu, khoảng cách mục tiêu và khu vực xem cần thiết.

3. Khoảng cách làm việc: Nếu phạm vi lấy nét tiêu chuẩn 5–50mm không khớp với khoảng cách kiểm tra, có thể xem xét hướng quang học thay thế. Vui lòng cung cấp khoảng cách mục tiêu gần nhất và xa nhất và mục tiêu có di chuyển trong quá trình sử dụng hay không.

4. Hệ thống chiếu sáng: Phiên bản tiêu chuẩn không tích hợp đèn LED. Nếu thiết bị cần chiếu sáng, có thể đánh giá ánh sáng phía thiết bị hoặc cấu hình chiếu sáng thay thế. Vui lòng cung cấp độ sáng của khoang, độ phản xạ mục tiêu và không gian chiếu sáng có sẵn.

Câu hỏi thường gặp ◢

1. Khi nào mẫu 1,5mm này là lựa chọn tốt hơn mô-đun OCHFA10 lớn hơn?

Chọn nó khi đường kính đầu vào có sẵn là hạn chế cơ học đầu tiên và thiết bị có thể tự cung cấp ánh sáng.

2. Có phải FOV 105° có nghĩa là toàn bộ hình ảnh đều hữu ích như nhau ở mọi khoảng cách?

Không. FOV mô tả phạm vi bao phủ, trong khi chi tiết có thể sử dụng vẫn phụ thuộc vào khoảng cách mục tiêu, đặc điểm của ống kính và điều kiện ánh sáng cuối cùng.

3. Model này có bao gồm đèn LED không?

Không. Cấu hình tiêu chuẩn không có đèn LED tích hợp.

4. Tôi nên thiết kế khoảng cách mục tiêu nào?

Phạm vi lấy nét được xác nhận là 5–50mm.

5. Tôi nên gửi những gì để đánh giá mẫu?

Vui lòng cung cấp đường kính đầu vào có sẵn, khoảng cách mục tiêu, phạm vi xem cần thiết, phương pháp chiếu sáng, định tuyến cáp và giao diện máy chủ.

CTA ◢

Để đánh giá mô-đun OCHFA10 1,5mm này, vui lòng chia sẻ đường kính đầu vào có sẵn, khoảng cách mục tiêu, phạm vi xem cần thiết, phương pháp chiếu sáng, định tuyến cáp và hệ thống máy chủ. Sau đó, chúng tôi có thể xem xét liệu cấu hình tiêu chuẩn có phù hợp hay không hoặc liệu có nên đánh giá hướng quang học hoặc hướng chiếu sáng khác hay không.
