Vid precisionselektronikreparation, industriell mikrohålsinspektion och medicinsk observation av grunt hålrum måste bildbehandlingssystem samtidigt uppnå 'klar vision' och 'full täckning' inom begränsade utrymmen. När inspektionsavstånden är koncentrerade till intervallet 30–50 mm och måldetaljer kräver igenkänning på mikronnivå, blir en USB-endoskopmodul med 2MP 1080P-upplösning, ring-LED-fyllningsljus och exakt 30–50 mm fokus en professionell lösning värd att utvärdera. Den här artikeln ger ett tydligt urvalsramverk från fyra dimensioner – upplösning och bildhastighet, optiskt fokus, belysningsdesign och gränssnittskompatibilitet – samtidigt som den innehåller nyckeltermer som mikroendoskopkameramodul, medicinsk endoskopkameramodul, cmos-modulkamera, endoskopkameramodul och GC2755-sensor för att hjälpa dig att exakt matcha behoven för inspektion av medel-korta avstånd.
Första steget: Utvärdera kraven på detaljupplösning och dynamisk jämnhet.
Denna modul innehåller GC2755-sensorn med 1920×1080 (2MP) effektiva pixlar, som matar ut stabila 30fps realtidsbilder över USB 2.0. Som en representativ cmos-modulkamera ligger det tekniska värdet för denna parameterkombination i:
1080P-upplösningen avslöjar tydligt mikrorepor på 0,1 mm-nivå, sprickor i lödfogen eller främmande partiklar, vilket uppfyller behoven för precisionselektronikreparation och identifiering av industrifel.
30 fps säkerställer en jämn rörelse när sonden flyttas, och undviker rörelseoskärpa som kan leda till felbedömning, särskilt lämplig för handhållen skanning.
Jämfört med 4K-lösningar bibehåller 2MP tillräckligt med detaljer samtidigt som det minskar värdprocessorns avkodningsbörda och energiförbrukning, vilket gör den idealisk för inbyggd systemintegration.
Vid val, bedöm: Om inspektionsmålet endast är makroskopiska blockeringar eller uppenbara skador (t.ex. stora främmande föremål i rör), kan lägre upplösning räcka; men för att identifiera fina defekter på precisionskomponenter är 1080P en nödvändig tröskel.
Andra steget: Kontrollera om det typiska arbetsavståndet ligger inom intervallet 30–50 mm.
Det optiska systemet i denna modul är speciellt optimerat för 30–50 mm inspektion på medelkort avstånd, med en brännvidd på 2,63 mm och DFOV på 60°. Den tekniska betydelsen:
30–50 mm täcker de flesta scenarier för endoskopinspektion, från reparation av smartphones moderkort (~30 mm) till industriell rörväggsinspektion (~50 mm).
Designen med fast fokus eliminerar fokuseringsmotorn, förbättrar vibrationsmotståndet och långsiktig tillförlitlighet, lämplig för bärbar medicinsk endoskopkameramodul eller industriell endoskopkameramodul.
60° FOV täcker cirka 55 mm bredd vid 50 mm arbetsavstånd, tillräckligt för att helt presentera vanliga defekta områden.
Som en föredragen mikroendoskopkameramodul uppnår denna modul exakt skärpedjupskontroll i en kompakt form. När du väljer, verifiera: Om arbetsavståndet ofta är under 30 mm (t.ex. observation av spånbotten), bekräfta klarhet på nära avstånd; om den överstiger 50 mm, kan bildkvaliteten på kanten försämras något – testa på faktiska avstånd.
Tredje steget: Bedöm ljusförhållandena och kraven på fyllningsljus i inspektionsmiljön.

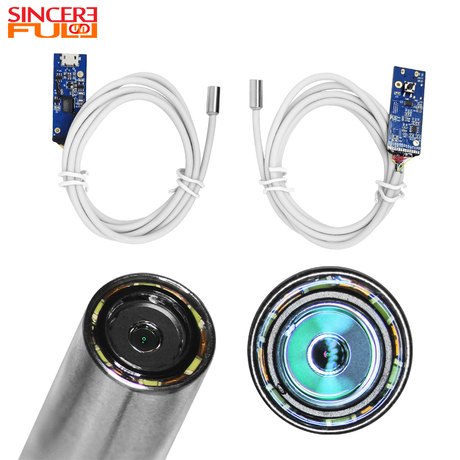

Denna modul integrerar åtta 0402 vita lysdioder arrangerade i en ring (ytterdiameter 7,0 mm, innerdiameter 5,0 mm), som bildar en enhetlig ringformig fyllningsljusstruktur. Kärnvärdet av denna design:
Ringlayouten riktar in belysningsaxeln med bildaxeln, vilket effektivt undertrycker 'tunneleffekten' (centrumöverexponering, kantunderexponering) som är vanlig vid rörinspektioner.
Åtta lysdioder ger tillräcklig ljusstyrka och uppnår minst 0 lux belysning (med lysdioder på), helt anpassade till mörka hålrum.
Enhetlig skuggfri belysning undviker skuggor orsakade av enstaka ljuskällor, vilket säkerställer att mikrodefekter är tydligt urskiljbara.
Obs: LED-strömförbrukningen är cirka 0,5–1W; för batteridrivna bärbara enheter, utvärdera batterilivslängden. För mycket reflekterande metallytor kan en extern PWM-dimkrets minska ljusstyrkan för att undvika lokal överexponering.
Fjärde steget: Bekräfta värdplattformens gränssnittstyp och drivrutinsutvecklingskapacitet.
Den här modulen använder ett USB 2.0-gränssnitt, följer strikt det UVC-drivrutinsfria protokollet, med pindefinitioner inklusive DP, DM (data), SNAP (snapshot trigger), GND och VCC5.0. Som en standardkameramodul för endoskop inkluderar dess integrationsfördelar:
Ingen drivrutinsutveckling krävs; identifieras automatiskt när den är ansluten till Windows, Linux, Android eller Raspberry Pi-system.
SNAP-stiftet stöder extern hårdvaruutlösare för snapshotfångst, vilket underlättar integration i automatiserad inspektionsutrustning.
Total dimensionell tolerans kontrollerad inom ±0,50 mm, vilket säkerställer enhetlighet i satssammansättningen.
När du väljer, utvärdera: Om värdplattformen är en inbäddad mikrokontroller utan USB-värd kan en extern USB-till-seriell-omvandlare eller en DVP-gränssnittsmodul behövas; för trådlös överföring kan en USB WiFi-dongel läggas till.
Applikationsscenario |
Rekommenderad konfiguration |
Urvalsmotiv |
|---|---|---|
Precisionsreparation av smartphone moderkort |
Bar sond + handhållet stativ |
30 mm arbetsavstånd visar tydligt lödfogar; 1080P identifierar mikrosprickor |
Industriell 5 mm mikrohålsvägginspektion |
Standard ring LED, lång kabel |
8-LED-ring eliminerar mörka hörn; fast fokus undviker frekventa justeringar |
Kontroll av kolavlagring i fordonsmotorcylinder |
Oljebeständig sond + USB-förlängning |
50 mm DoF täcker cylinderväggen; 30 fps anpassar sig till handhållna rörelser |
Medicinsk öra/munhåla hjälpobservation |
Engångsfodral + hölje av medicinsk kvalitet |
1080P avslöjar mukosala detaljer; UVC direkt till monitor |
Laboratoriemikroprovavbildning |
Mikroskopadapterstativ |
Ringljus ger jämn belysning; fasta parametrar säkerställer repeterbarhet |
Kärnvärdet för GC2755 2MP 1080P USB-endoskopmodulen ligger i att integrera klarheten, belysningslikformigheten och plug-and-play-bekvämligheten som krävs för en medicinsk endoskopkameramodul eller industriell endoskopkameramodul . När du väljer, prioritera tre frågor:
Arbetsavstånd : Är det konsekvent inom 30–50 mm? Om ja, är lösningen med fast fokus mest tillförlitlig; Om avstånden varierar mycket, överväg autofokus eller varifokala alternativ.
Ljusförhållanden : Är det helt mörkt? Ring LED-fyllningsljuset är nödvändigt; om omgivande ljus finns, utvärdera lågeffektversioner.
Värdplattform : Har den en USB-port och stöder UVC? De flesta datorer, surfplattor och inbyggda kort gör det.
Som en tillverkare med över 30 års erfarenhet av optisk bildbehandling, levererar SincereFirst inte bara standardmoduler baserade på GC2755-sensorn , utan anpassar även kabellängd, LED-färgtemperatur och skyddsnivåer för höljet enligt ditt inspektionsscenario. Vi rekommenderar att du skaffar tekniska prover före massproduktion och att du utför bildskärpa, belysningslikformighet och långsiktiga stabilitetstester på verkliga arbetsstycken för att säkerställa att ditt urval är både vetenskapligt välgrundat och framåtblickande.
