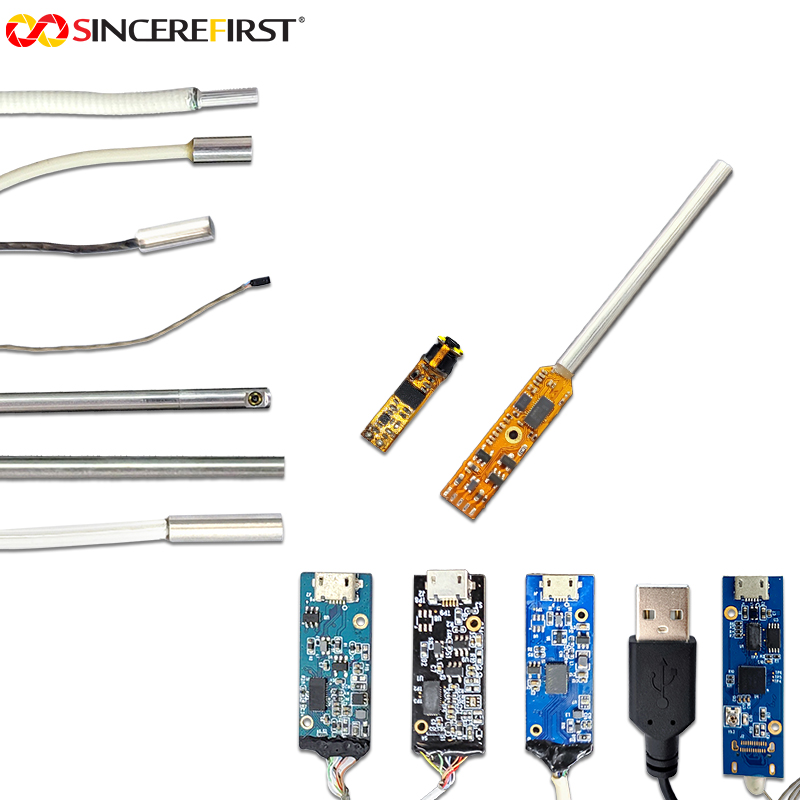

Modulo endoscopio USB GC2755 1080P: guida alla selezione per ispezioni di precisione a corto raggio

Nella riparazione elettronica di precisione, nell'ispezione industriale di microfori e nell'osservazione medica di cavità superficiali, i sistemi di imaging devono raggiungere contemporaneamente una 'visione chiara' e una 'copertura completa' all'interno di spazi limitati. Quando le distanze di ispezione sono concentrate nell'intervallo 30-50 mm e i dettagli del target richiedono un riconoscimento a livello di micron, un modulo endoscopio USB con risoluzione 1080P da 2 MP, luce di riempimento LED ad anello e messa a fuoco precisa di 30-50 mm diventa una soluzione professionale che vale la pena valutare. Questo articolo fornisce un chiaro quadro di selezione in quattro dimensioni (risoluzione e frequenza fotogrammi, messa a fuoco ottica, progettazione dell'illuminazione e compatibilità dell'interfaccia), incorporando termini chiave come modulo fotocamera per microendoscopio, modulo fotocamera per endoscopio medico, modulo fotocamera cmos, modulo fotocamera per endoscopio e sensore GC2755 per aiutarti a soddisfare con precisione le esigenze di ispezione di precisione a distanza medio-breve.

1. Risoluzione e frame rate: l'equilibrio tecnico di 1080P@30fps

Primo passo: valutare i requisiti per la risoluzione dei dettagli e la fluidità dinamica.

Questo modulo incorpora il sensore GC2755 con pixel effettivi da 1920×1080 (2 MP), in grado di produrre immagini stabili in tempo reale a 30 fps tramite USB 2.0. Essendo una telecamera con modulo cmos rappresentativa , il valore ingegneristico di questa combinazione di parametri risiede in:

• La risoluzione 1080P rivela chiaramente micrograffi di 0,1 mm, crepe sui giunti di saldatura o particelle estranee, soddisfacendo le esigenze di riparazione elettronica di precisione e di identificazione dei difetti industriali.

• 30 fps garantiscono immagini fluide durante lo spostamento della sonda, evitando sfocature da movimento che potrebbero portare a valutazioni errate, particolarmente adatte per la scansione portatile.

• Rispetto alle soluzioni 4K, 2MP mantiene dettagli sufficienti riducendo al tempo stesso il carico di decodifica del processore host e il consumo energetico, rendendolo ideale per l'integrazione di sistemi embedded.

Quando si seleziona, valutare: Se l'obiettivo dell'ispezione sono solo blocchi macroscopici o danni evidenti (ad esempio, corpi estranei di grandi dimensioni nei tubi), una risoluzione inferiore può essere sufficiente; ma per identificare piccoli difetti su componenti di precisione, 1080P è una soglia necessaria.

2. Messa a fuoco ottica: adattamento preciso per distanze medio-brevi di 30–50 mm

Secondo passaggio: verificare se la distanza di lavoro tipica rientra nell'intervallo 30–50 mm.

Il sistema ottico di questo modulo è appositamente ottimizzato per l'ispezione a distanza medio-breve di 30–50 mm, con una lunghezza focale di 2,63 mm e DFOV di 60°. Il significato ingegneristico:

• 30–50 mm copre la maggior parte degli scenari di ispezione di endoscopi, dalla riparazione della scheda madre dello smartphone (~30 mm) all'ispezione delle pareti di tubi industriali (~50 mm).

• Il design a fuoco fisso elimina il motore di messa a fuoco, migliorando la resistenza alle vibrazioni e l'affidabilità a lungo termine, adatto per modulo fotocamera per endoscopio medico portatile o modulo fotocamera per endoscopio industriale.

• Il FOV di 60° copre circa 55 mm di larghezza a una distanza di lavoro di 50 mm, sufficiente per presentare completamente le aree dei difetti comuni.

Come modulo fotocamera per microendoscopio preferito , questo modulo raggiunge un controllo preciso della profondità di campo in una forma compatta. Durante la selezione, verificare: Se la distanza di lavoro è spesso inferiore a 30 mm (ad esempio, osservazione del fondo del truciolo), verificare la chiarezza a distanza ravvicinata; se supera i 50 mm, la qualità dell'immagine dei bordi potrebbe peggiorare leggermente: testare a distanze reali.

3. Design dell'illuminazione: la luce di riempimento ad anello a 8 LED elimina i punti ciechi del campo scuro

Terzo passo: valutare le condizioni di illuminazione e soddisfare i requisiti di luce dell'ambiente di ispezione.

Questo modulo integra otto LED bianchi 0402 disposti in un anello (diametro esterno 7,0 mm, diametro interno 5,0 mm), formando una struttura luminosa di riempimento anulare uniforme. Il valore fondamentale di questo design:

• La disposizione ad anello allinea l'asse di illuminazione con l'asse di imaging, sopprimendo efficacemente l''effetto tunnel' (sovraesposizione del centro, sottoesposizione dei bordi) comune nell'ispezione dei tubi.

• Otto LED forniscono una luminosità sufficiente, raggiungendo un'illuminazione minima di 0 lux (con LED accesi), adattandosi completamente agli interni di cavità buie.

• Un'illuminazione uniforme e priva di ombre evita le ombre causate da singole fonti luminose, garantendo che i microdifetti siano chiaramente distinguibili.

Nota: il consumo energetico del LED è di circa 0,5–1 W; per i dispositivi portatili alimentati a batteria, valutare l'impatto sulla durata della batteria. Per le superfici metalliche altamente riflettenti, un circuito di attenuazione PWM esterno può ridurre la luminosità per evitare la sovraesposizione locale.

4. Interfaccia e protocollo: vantaggi plug-and-play di UVC Driver-Free

Quarto passaggio: confermare il tipo di interfaccia della piattaforma host e la capacità di sviluppo dei driver.

Questo modulo utilizza un'interfaccia USB 2.0, segue rigorosamente il protocollo UVC senza driver, con definizioni di pin che includono DP, DM (dati), SNAP (snapshot trigger), GND e VCC5.0. Essendo un modulo telecamera per endoscopio standard , i suoi vantaggi di integrazione includono:

• Non è richiesto lo sviluppo di driver; riconosciuto automaticamente quando connesso a sistemi Windows, Linux, Android o Raspberry Pi.

• Il pin SNAP supporta il trigger hardware esterno per l'acquisizione di istantanee, facilitando l'integrazione in apparecchiature di ispezione automatizzate.

• Tolleranza dimensionale complessiva controllata entro ±0,50 mm, garantendo la coerenza dell'assemblaggio in batch.

Quando si seleziona, valutare: se la piattaforma host è un microcontrollore incorporato senza host USB, potrebbe essere necessario un convertitore USB-seriale esterno o un modulo di interfaccia DVP; per la trasmissione wireless è possibile aggiungere un dongle WiFi USB.

5. Scenari applicativi tipici e mappatura della selezione

6. Riepilogo della decisione di selezione

Il valore fondamentale del modulo endoscopio USB GC2755 2MP 1080P risiede nell'integrazione della chiarezza, dell'uniformità dell'illuminazione e della comodità plug-and-play necessarie per un modulo fotocamera per endoscopio medico o un modulo fotocamera per endoscopio industriale . Quando selezioni, dai la priorità a tre domande:

• Distanza di lavoro : è costantemente compresa tra 30 e 50 mm? Se sì, la soluzione a fuoco fisso è la più affidabile; se le distanze variano notevolmente, considera le opzioni di messa a fuoco automatica o varifocale.

• Condizioni di illuminazione : è completamente buio? La luce di riempimento LED ad anello è necessaria; se esiste luce ambientale, valutare versioni a basso consumo.

• Piattaforma host : dispone di una porta USB e supporta UVC? La maggior parte dei computer, tablet e schede integrate lo fanno.

In qualità di produttore con oltre 30 anni di esperienza nell'imaging ottico, SincereFirst non solo fornisce moduli standard basati sul sensore GC2755 , ma personalizza anche la lunghezza del cavo, la temperatura del colore del LED e i livelli di protezione dell'alloggiamento in base allo scenario di ispezione. Ti consigliamo di ottenere campioni tecnici prima della produzione di massa e di condurre test sulla chiarezza dell'immagine, sull'uniformità dell'illuminazione e sulla stabilità a lungo termine su pezzi reali per garantire che la tua selezione sia scientificamente valida e lungimirante.
