BF2013 DVP WiFi-kameramodul: Teknisk urvalsguide

Vid utvecklingen av inbäddade endoskopenheter, bärbara inspektionsinstrument och trådlösa visionsystem, kräver kameramodulval ofta avvägningar mellan överföringsstabilitet, anslutningssäkerhet, optisk lämplighet och systemexpansion. När inspektionsscenariot involverar kablar i trånga utrymmen, högfrekvent anslutningskoppling och flexibel migrering från trådbunden till trådlös, blir det BF2013-baserade DVP-gränssnittet 23-stifts guldfingerendoskopmodul en industriell kvalitetslösning värd att utvärdera. Den här artikeln ger ett praktiskt urvalsramverk från fyra dimensioner – gränssnittstillförlitlighet, optisk prestanda, mekanisk styrka och trådlös expansion – samtidigt som den innehåller nyckeltermer som mikroendoskopkameramodul, medicinsk endoskopkameramodul, cmos-modulkamera, industriell endoskopkameramodul och BF2013-sensor för att hjälpa dig att exakt matcha behoven för inbyggd syninspektion.

1. Gränssnittspålitlighet: Det tekniska värdet av 23-stifts guldfinger

Första steget: Utvärdera internt enhetsutrymme, kontaktfrekvens och krav på signalintegritet.

Denna modul använder ett standard DVP parallellt digitalt gränssnitt med en 23-stifts guldfingerkontakt. Kärnfördelarna med ett guldfinger är:

• Lågt kontaktmotstånd : Det guldpläterade skiktet motstår oxidation och korrosion, bibehåller utmärkt ledningsförmåga under långvarig användning och förhindrar signalförsämring.

• Hög livslängd för parningscykel : Klassad för tusentals insättningar, idealisk för enheter som kräver frekventa sondbyten eller modulära konstruktioner.

• Kompakt struktur : Anslutningshöjden är bara några millimeter, vilket tillåter kort-till-kort direkt inkoppling i smala enheter utan extra kablar.

Som en mycket pålitlig förpackningsform av cmos-modulkamera , är det 23-stiftiga guldfingret särskilt lämpligt för:

• Bärbar endoskopvärd + utbytbara sonddesigner (t.ex. handhållen display med utbytbara prober)

• Direkt moderkortsintegration i inbyggda system (inga FPC-kablar, vilket minskar monteringsstegen)

• Modulära inspektionsinstrument som behöver snabbt byte av sond i industriella fält

Obs: Guldfingerkontakter har strikta krav på PCB-tjocklek, guldskikttjocklek och passningsvägledning. Bekräfta matchande sockelmodell och lödningsprocessen med modulleverantören för att undvika bildflimmer på grund av dålig kontakt.

2. Optisk prestanda: 20–60 mm skärpedjup och 88° vidvinkel för scenarieanpassning

Andra steget: Bestäm det typiska arbetsavståndet och fälttäckningskraven för målet.

Denna modul innehåller BF2013-sensorn med ett optiskt system professionellt optimerat för endoskopinspektion:

• Skärpedjup: 20–60 mm, täcker de vanligaste arbetsavstånden för endoskop

• Synfält: 88° diagonal, fångar ett bredare område per bildruta

• Maximal bildcirkel: 4,8 mm, vilket säkerställer ingen vinjettering vid kanterna

Som kärnbildsenhet för industriell endoskopkameramodul eller medicinsk endoskopkameramodul ligger det tekniska värdet av denna optiska design i:

• Skärpedjupet på 20–60 mm kräver ingen fokusering, och ger tydliga bilder över typiska avstånd – från motorblocksinteriörer till luftkonditioneringskanaler.

• Vidvinkeln på 88° minskar sondens rörelser, vilket förbättrar inspektionseffektiviteten – till exempel täcker skanningsrörväggar en större omkretsyta per frammatning.

• Designen med fast fokus eliminerar fokuseringsmotorn, vilket i grunden förbättrar vibrationsmotståndet, lämplig för fordonsmonterade eller handhållna enheter.

När du väljer, verifiera: Om målet ofta är inom 20 mm (t.ex. precisionslodförband för elektroniska komponenter), bekräfta att det minsta fokuseringsavståndet är tillräckligt; om avstånden överstiger 60 mm (t.ex. rör med stor diameter), kan bildkvaliteten försämras något vid kanterna – testa på faktiska avstånd.

3. Mekanisk hållfasthet: 0,1 mm stålplåt + PI dubbelskiktsförstärkning

Tredje steget: Bedöm hållbarheten vid upprepade böjningar, parning och vibrationer.

Denna modul använder en 0,1 mm stålplåt och PI (polyimid) dubbelskiktsförstärkning, med kritiska dimensionstoleranser strikt kontrollerade till ±0,03 mm. Den tekniska betydelsen:

• Stålplåten ger ett styvt stöd, vilket förhindrar att FPC rivs sönder under införande eller böjning.

• PI-skiktet erbjuder utmärkt värmebeständighet och flexibilitet och anpassar sig till upprepad böjning.

• Precisionstoleranser säkerställer exakt inriktning med 23-stiftssockeln och undviker ojämnt kontakttryck.

För en mikroendoskopkameramodul påverkar strukturell tillförlitlighet direkt livslängden på plats. I applikationer som bilreparation eller industriell rörledningsinspektion – där frekvent sammankoppling och upprepad kabelböjning förekommer – minskar denna förstärkning avsevärt felfrekvensen.

4. Trådlös expansion: Sömlös integration med WiFi-adapterkort

Fjärde steget: Bedöm om kapacitet för trådlös överföring och distributionsflexibilitet behövs.

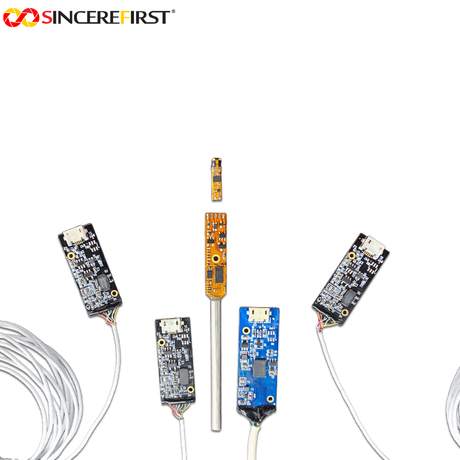

DVP-gränssnittet för denna modul kan direkt paras med SincereFirsts SF-WiFiE3-adapterkort för att snabbt bygga ett trådlöst endoskopsystem. Värdet av att gå trådlöst:

• Bryter kabellängdsbegränsningar; operatörer kan observera på säkert avstånd.

• Stöder samtidig bildmottagning på flera terminaler (telefoner, surfplattor), vilket underlättar teamsamarbete.

• Idealisk för användning utomhus, på hög höjd eller i trånga utrymmen där kablar är opraktiska.

Obs: Trådlös överföring introducerar viss latens (vanligtvis 50–150 ms). För kritiska operationer i realtid (t.ex. precisionslödning), kan trådbundet läge vara att föredra; för inspektions- och inspelningsuppgifter överväger bekvämligheten med trådlöst vida latensen.

5. Typiska tillämpningsscenarier och urvalsmappning

6. Sammanfattning av urvalsbeslut

Kärnvärdet för BF2013 DVP-gränssnittet trådlöst WiFi-endoskopmodul ligger i att integrera den högtillförlitliga anslutningen, scenariooptimerad optik och flexibel expansion som krävs för en industriell endoskopkameramodul . När du väljer, prioritera tre frågor:

• Anslutningsmetod : Behöver du frekvent parning eller modulär design? Om ja, är det 23-stiftiga guldfingret det optimala valet.

• Sändningsavstånd : Överstiger 2 meter? Tänk på den trådlösa WiFi-lösningen; för korta avstånd med realtidsbehov är trådbunden DVP-direktanslutning bättre.

• Driftmiljö : Vibration eller olja närvarande? Stål+PI-förstärkningen ger extra skydd.

Som en tillverkare med över 30 års erfarenhet av optisk bildbehandling, levererar SincereFirst inte bara standardmoduler baserade på BF2013-sensorn , utan anpassar också FPC-längd, guldfingerguldtjocklek och WiFi-adapterlösningar enligt din enhetsstruktur. Vi rekommenderar att du skaffar tekniska prover innan massproduktion och utför parningscykel, bildstabilitet och trådlös latenstest under verkliga arbetsförhållanden för att säkerställa att ditt urval är både vetenskapligt välgrundat och framåtblickande.
