BF2013 DVP WiFi-cameramodule: technische selectiegids

Bij de ontwikkeling van ingebedde endoscoopapparaten, draagbare inspectie-instrumenten en draadloze vision-systemen vereist de selectie van cameramodules vaak afwegingen tussen transmissiestabiliteit, verbindingsbetrouwbaarheid, optische geschiktheid en systeemuitbreidbaarheid. Wanneer het inspectiescenario bedrading in krappe ruimtes, het koppelen van hoogfrequente connectoren en flexibele migratie van bedraad naar draadloos met zich meebrengt, wordt de op de BF2013 gebaseerde DVP-interface 23-pins gouden vingerendoscoopmodule een industriële oplossing die de moeite waard is om te evalueren. Dit artikel biedt een praktisch selectiekader op basis van vier dimensies – betrouwbaarheid van de interface, optische prestaties, mechanische sterkte en draadloze uitbreiding – en bevat belangrijke termen zoals micro-endoscoopcameramodule, medische endoscoopcameramodule, cmos-modulecamera, industriële endoscoopcameramodule en BF2013-sensor om u te helpen nauwkeurig te voldoen aan de behoeften van ingebedde vision-inspectie.

1. Betrouwbaarheid van de interface: de technische waarde van de 23-pins gouden vinger

Eerste stap: Evalueer de interne apparaatruimte, de koppelfrequentie van de connector en de vereisten voor signaalintegriteit.

Deze module maakt gebruik van een standaard DVP parallelle digitale interface met een 23-pins gouden vingerconnector. De belangrijkste voordelen van een gouden vinger zijn:

• Lage contactweerstand : de vergulde laag is bestand tegen oxidatie en corrosie, behoudt een uitstekende geleidbaarheid bij langdurig gebruik en voorkomt signaalverslechtering.

• Hoge levensduur van de insteekcyclus : geschikt voor duizenden invoegingen, ideaal voor apparaten die frequente sondewisselingen of modulaire ontwerpen vereisen.

• Compacte structuur : de connectorhoogte bedraagt ​​slechts enkele millimeters, waardoor board-to-board directe aansluiting in smalle apparaten mogelijk is zonder extra kabels.

Als zeer betrouwbare verpakkingsvorm voor de cmos-modulecamera is de 23-pins gouden vinger bijzonder geschikt voor:

• Draagbare endoscoophost + verwisselbare sondeontwerpen (bijv. handheld display met verwisselbare sondes)

• Directe moederbordintegratie in embedded systemen (geen FPC-kabels, minder montagestappen)

• Modulaire inspectie-instrumenten die snelle vervanging van sondes vereisen in industriële veldomgevingen

Opmerking: Gouden vingerconnectoren stellen strenge eisen aan de PCB-dikte, de dikte van de goudlaag en de paringsrichtlijnen. Bevestig het passende socketmodel en soldeerproces bij de moduleleverancier om beeldflikkering als gevolg van slecht contact te voorkomen.

2. Optische prestaties: 20-60 mm scherptediepte en 88° groothoek voor scenario-aanpassing

Tweede stap: Bepaal de typische vereisten voor werkafstand en velddekking van het doel.

Deze module bevat de BF2013-sensor met een optisch systeem dat professioneel is geoptimaliseerd voor endoscoopinspectie:

• Scherptediepte: 20–60 mm, geschikt voor de meest voorkomende werkafstanden voor endoscopen

• Gezichtsveld: 88° diagonaal, waarbij een groter gebied per frame wordt vastgelegd

• Maximale beeldcirkel: 4,8 mm, zodat er geen vignettering aan de randen ontstaat

Als kernbeeldeenheid voor de industriële endoscoopcameramodule of medische endoscoopcameramodule ligt de technische waarde van dit optische ontwerp in:

• De scherptediepte van 20–60 mm vereist geen scherpstelling, waardoor heldere beelden over normale afstanden worden verkregen: van het interieur van het motorblok tot de airconditioningkanalen.

• De groothoek van 88° vermindert de beweging van de sonde, waardoor de efficiëntie van de inspectie wordt verbeterd; het scannen van pijpwanden bestrijkt bijvoorbeeld een groter omtreksgebied per voortgang.

• Het ontwerp met vaste focus elimineert de focusmotor, waardoor de trillingsweerstand fundamenteel wordt verbeterd, geschikt voor op een voertuig gemonteerde of draagbare apparaten.

Controleer bij het selecteren het volgende: Als het doel zich vaak binnen 20 mm bevindt (bijvoorbeeld soldeerverbindingen van elektronische precisiecomponenten), bevestig dan dat de minimale scherpstelafstand voldoende is; als afstanden groter zijn dan 60 mm (bijvoorbeeld bij buizen met een grote diameter), kan de beeldkwaliteit aan de randen enigszins verslechteren. Test op werkelijke afstanden.

3. Mechanische sterkte: 0,1 mm staalplaat + PI dubbellaagse versterking

Derde stap: Beoordeel de duurzaamheid bij herhaald buigen, paren en trillingen.

Deze module maakt gebruik van een staalplaat van 0,1 mm en een dubbellaags versterkingsschema van PI (polyimide), met kritische maattoleranties die strikt worden gecontroleerd op ± 0,03 mm. De technische betekenis:

• De staalplaat biedt een stevige ondersteuning en voorkomt dat FPC scheurt tijdens het insteken of buigen.

• De PI-laag biedt uitstekende hittebestendigheid en flexibiliteit en past zich aan bij herhaaldelijk buigen.

• Precisietoleranties zorgen voor een nauwkeurige uitlijning met de 23-pins aansluiting, waardoor ongelijkmatige contactdruk wordt vermeden.

Bij een micro-endoscoopcameramodule heeft de structurele betrouwbaarheid een directe invloed op de levensduur ter plaatse. In toepassingen zoals autoreparatie of industriële pijpleidinginspectie, waarbij frequente koppelingen en herhaalde kabelbuigingen voorkomen, vermindert deze versterking de uitvalpercentages aanzienlijk.

4. Draadloze uitbreiding: naadloze integratie met WiFi-adapterkaart

Vierde stap: Beoordeel of draadloze transmissiecapaciteit en implementatieflexibiliteit nodig zijn.

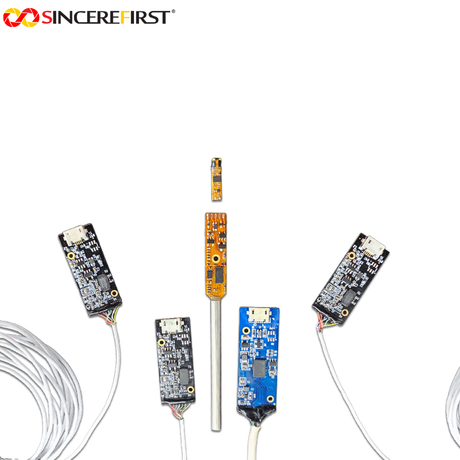

De DVP-interface van deze module kan rechtstreeks worden gekoppeld aan de SF-WiFiE3-adapterkaart van SincereFirst om snel een draadloos endoscoopsysteem te bouwen. De waarde van draadloos gaan:

• Doorbreekt de beperkingen van de kabellengte; operators kunnen vanaf een veilige afstand observeren.

• Ondersteunt gelijktijdige beeldontvangst op meerdere terminals (telefoons, tablets), waardoor teamsamenwerking wordt vergemakkelijkt.

• Ideaal voor toepassingen buitenshuis, op grote hoogte of in krappe ruimtes waar kabels onpraktisch zijn.

Opmerking: Draadloze transmissie brengt enige latentie met zich mee (doorgaans 50–150 ms). Voor kritische handelingen in realtime (bijvoorbeeld nauwkeurige soldeergeleiding) kan de bekabelde modus de voorkeur verdienen; voor inspectie- en opnametaken weegt het gemak van draadloos ruimschoots op tegen de latentie.

5. Typische toepassingsscenario's en selectietoewijzing

6. Samenvatting van het selectiebesluit

De kernwaarde van de BF2013 DVP-interface draadloze WiFi-endoscoopmodule ligt in de integratie van de zeer betrouwbare verbinding, scenario-geoptimaliseerde optica en flexibele uitbreiding die nodig zijn voor een industriële endoscoopcameramodule . Geef bij het selecteren prioriteit aan drie vragen:

• Verbindingsmethode : Heeft u frequente koppelingen of een modulair ontwerp nodig? Zo ja, dan is de 23-pins gouden vinger de optimale keuze.

• Transmissieafstand : groter dan 2 meter? Overweeg de draadloze WiFi-oplossing; voor korte afstanden met real-time behoeften is een directe DVP-verbinding beter.

• Bedrijfsomgeving : Trillingen of olie aanwezig? De staal+PI-versterking zorgt voor extra bescherming.

Als fabrikant met meer dan 30 jaar ervaring op het gebied van optische beeldvorming levert SincereFirst niet alleen standaardmodules op basis van de BF2013-sensor , maar past hij ook de FPC-lengte, gouden vinger-gouddikte en WiFi-adapteroplossingen aan op basis van uw apparaatstructuur. We raden u aan technische monsters te verkrijgen vóór de massaproductie en paringscyclus-, beeldstabiliteit- en draadloze latentietests uit te voeren in reële werkomstandigheden om ervoor te zorgen dat uw selectie zowel wetenschappelijk verantwoord als toekomstgericht is.
