SF-C1019USB-D6.0-SV-PRO-L200
SINCERPRIMUL

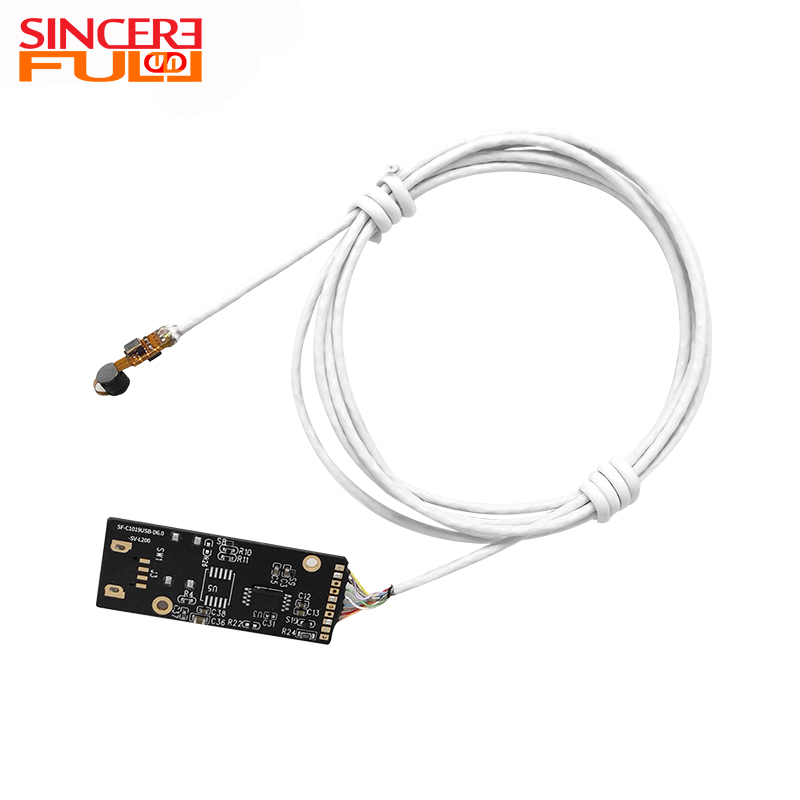

| Acest OV9734 Modul de cameră pentru endoscop USB cu vedere laterală de 6,0 mm cu folie de oțel de 200 mm, pentru inspecția pereților laterali, direcția imaginii contează înainte de rezoluție. O cameră cu vedere înainte poate vedea ceea ce este în fața sondei, dar este posibil să nu ofere unghiul necesar atunci când ținta este situată pe peretele conductei, pe partea găurii sau pe suprafața cavității. Acest modul OV9734 folosește o structură de vedere laterală cu D95° × H85° × V43.5° FOV pentru observarea laterală. Această tablă rotundă de oțel de Ø6,0 ± 0,05 mm cu o lungime de 200 ± 2 mm. Configurația optică include un interval de focalizare de 10–100 mm, distanță focală de 1,08 mm și lentilă F4.0, în timp ce USB2.0 UVC emite YUV/MJPEG la până la 720P 30fps. Patru LED-uri 0402 sunt listate ca configurație opțională. Diferență: Alegeți acest model atunci când ținta de inspecție se află pe un perete de țeavă, pe o suprafață a găurii sau pe o suprafață a cavității și dispozitivul are nevoie de un cap de vedere lateral de Ø6,0 ± 0,05 mm cu un manșon rotund de oțel de 200 ± 2 mm, FOV D95° și un interval de focalizare confirmat de 10–100 mm. |
 |
1. Ø6,0 ± 0,05 mm × 200 ± 2 mm tablă de oțel: Oferă acestei pagini o sarcină distinctă de selecție mecanică în plus față de direcția optică de vedere laterală.
2. Direcția optică de vedere laterală: rezolvă o problemă diferită de poziție a țintei de la o cameră cu vedere înainte și oferă acestei pagini o sarcină clară de selecție independentă.
3. D95° × H85° × V43.5° FOV: Definește acoperirea câmpului confirmată fără a apela incorect 95° FOV orizontal.
4. Interval de focalizare 10–100 mm: Ajută inginerii să verifice dacă o țintă din peretele lateral se încadrează în intervalul de distanță de vizualizare confirmat.
5. 720P Max 30fps: Oferă nivelul de ieșire video confirmat; nici un mod VGA45 nu este revendicat în această versiune.
6. LED 4 × 0402 opțional: Permite ca iluminarea să fie discutată ca o configurație opțională, mai degrabă decât o caracteristică standard încorporată.
7. USB2.0 UVC: Suportă evaluarea gazdă bazată pe UVC, în timp ce compatibilitatea finală rămâne specifică proiectului.
Parametru |
Detalii |
Numele produsului |
Modul de cameră pentru endoscop medical cu vedere laterală 720P |
Senzor de imagine |
OV9734 CMOS |
Dimensiunea pixelilor |
1,4μm |
FOV (D H V) |
95°×85°×43,5° |
Raza de focalizare |
10-100 mm |
Distanța focală |
1,08 mm |
Numărul F |
4.0 |
Distorsiunea TV |
< -10% |
Tip LED |
0402 LED |
Interfață |
USB 2.0 UVC |
Marca |
SincereFull |
1. Inspecția peretelui interior al conductei: direcția optică laterală permite observarea peretelui în timp ce sonda rămâne aliniată cu axa conductei.
2. Verificarea mecanică a suprafeței laterale a găurii: Vederea laterală poate inspecta suprafețele laterale care nu se află direct în fața camerei.
3. Inspecție vizuală din partea cavității: acoperirea câmpului D95° și un interval de focalizare de 10–100 mm sprijină observarea laterală la distanță apropiată.
4. Integrare lungă a sondei laterale: Manșonul rotund de 200 ± 2 mm confirmat oferă inginerilor OEM o structură mecanică specifică de evaluat pentru inspecția laterală.
Întrebări frecvente ◢
1. Când ar trebui să aleg vedere laterală în loc de vedere directă?
Alegeți vederea laterală atunci când ținta se află în principal pe peretele sau suprafața laterală a unei țevi, orificii sau cavități. Dacă ținta este direct în față, un model cu vedere directă este de obicei direcția mai naturală.
2. Ce ieșire video este confirmată pentru acest model?
Specificațiile încărcate confirmă USB2.0 UVC, YUV/MJPEG și 720P Max 30fps.
3. Ce câmp de vedere este confirmat?
FOV confirmat este D95° × H85° × V43.5°.
4. Cele patru LED-uri sunt standard la acest model?
Nu. Specificațiile încărcate listează patru LED-uri 0402 ca configurație opțională.
5. Este confirmat un rating IP impermeabil?
Specificațiile încărcate nu indică o evaluare IP. Dacă este necesară impermeabilizarea, aceasta trebuie confirmată separat pentru structura finală a sondei.
6. Ce dimensiuni mecanice ar trebui să verific mai întâi?

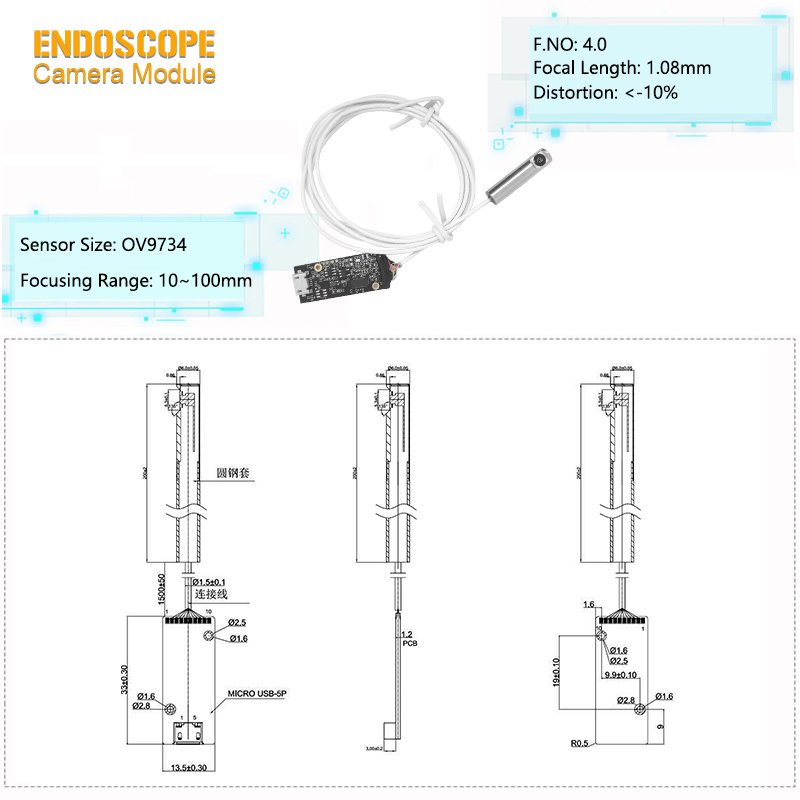

Confirmați că dispozitivul poate găzdui un diametru de Ø6,0 ± 0,05 mm și un manșon rotund de oțel de 200 ± 2 mm înainte de a evalua performanța optică.
7. Ce informații ar trebui să furnizez înainte de evaluarea eșantionului?
Vă rugăm să furnizați poziția țintă, diametrul disponibil al sondei, lungimea permisă a manșonului din oțel, distanța de lucru estimată, cerințele de iluminare, cerințele de cablu și sistemul gazdă.
Pentru a evalua acest modul de vedere laterală OV9734 de 6,0 mm, vă rugăm să ne trimiteți poziția țintă, diametrul disponibil al sondei, lungimea permisă a manșonului din oțel, distanța de lucru estimată, cerințele de iluminare, cerințele de cablu și sistemul gazdă. Vom verifica dacă structura confirmată de Ø6,0 ± 0,05 mm × 200 ± 2 mm, optica de vedere laterală D95° și intervalul de focalizare de 10–100 mm se potrivesc sarcinii de inspecție.
