SF-C1019USB-D6.0-SV-PRO-L200
진심으로

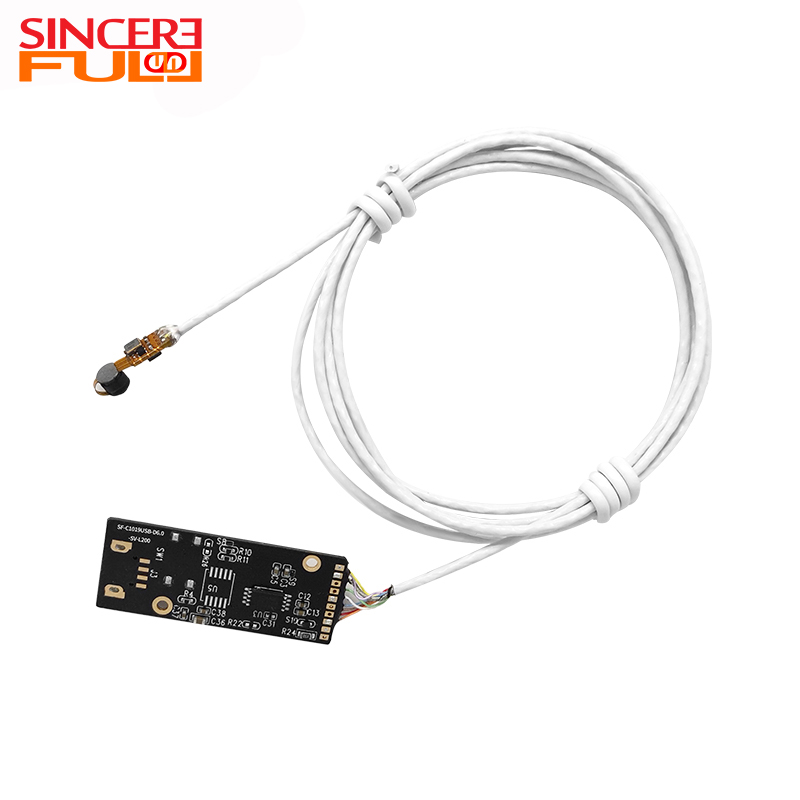

| ThisOV9734 200mm 강철 덮개가 있는 6.0mm 측면 뷰 USB 내시경 카메라 모듈, 측벽 검사의 경우 이미지 방향이 해상도보다 중요합니다. 전방 카메라는 프로브 앞에 무엇이 있는지 볼 수 있지만 대상이 파이프 벽, 보어 측면 또는 캐비티 표면에 있는 경우 필요한 각도를 제공하지 못할 수 있습니다. 이 OV9734 모듈은 측면 관찰을 위해 D95° × H85° × V43.5° FOV의 측면 뷰 구조를 사용합니다. 이 Ø6.0 ± 0.05mm 원형 강철판은 길이가 200 ± 2mm입니다. 광학 구성에는 10~100mm 초점 범위, 1.08mm 초점 거리 및 F4.0 렌즈가 포함되며 USB2.0 UVC는 최대 720P 30fps에서 YUV/MJPEG를 출력합니다. 4개의 0402 LED가 옵션 구성으로 나열됩니다. 차이점: 검사 대상이 파이프 벽, 보어 측면 또는 공동 표면에 있고 장치에 200 ± 2mm 원형 강철 슬리브, D95° FOV 및 확인된 10~100mm 초점 범위를 갖춘 Ø6.0 ± 0.05mm 측면 뷰 헤드가 필요한 경우 이 모델을 선택하십시오. |
 |
1. Ø6.0 ± 0.05mm × 200 ± 2mm 강철판: 이 페이지에는 측면 광학 방향 외에도 독특한 기계적 선택 작업이 제공됩니다.

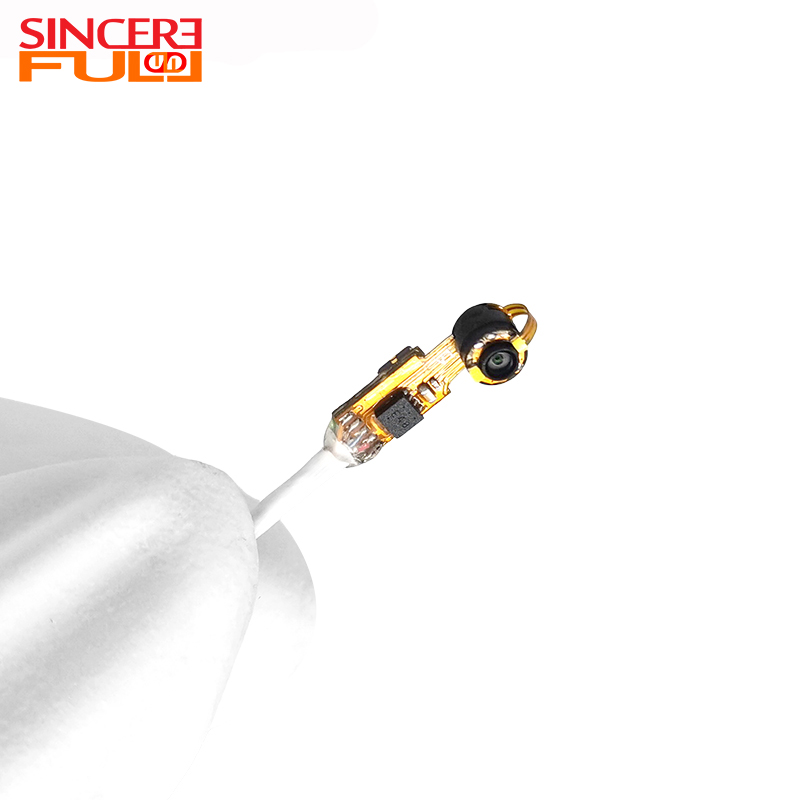

2. 측면 시야 광학 방향: 전방 시야 카메라와 다른 대상 위치 문제를 해결하고 이 페이지에 명확하고 독립적인 선택 작업을 제공합니다.
3. D95° × H85° × V43.5° FOV: 수평 FOV를 95°로 잘못 호출하지 않고 확인된 필드 범위를 정의합니다.
4. 10~100mm 초점 범위: 엔지니어가 측벽 타겟이 확인된 시야 거리 범위 내에 속하는지 확인하는 데 도움이 됩니다.
5. 720P Max 30fps: 확인된 비디오 출력 레벨을 제공합니다. 이 버전에서는 VGA45 모드가 요구되지 않습니다.
6. 옵션 4 × 0402 LED: 조명을 표준 내장 기능이 아닌 옵션 구성으로 논의할 수 있습니다.

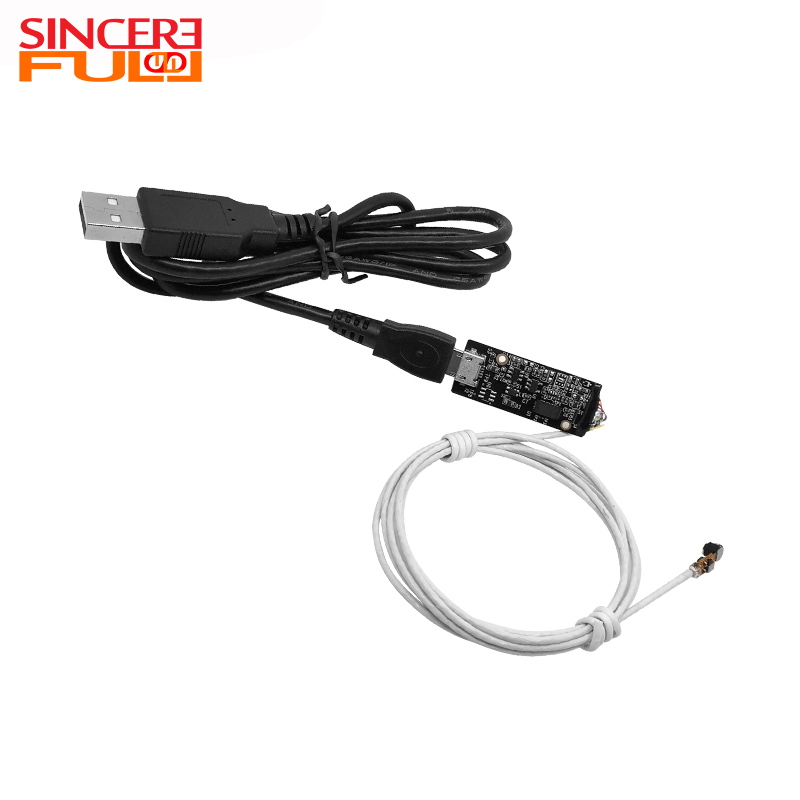

7. USB2.0 UVC: 최종 호환성은 프로젝트별로 유지되면서 UVC 기반 호스트 평가를 지원합니다.
매개변수 |
세부 |
제품명 |
의료용 720P 측면 내시경 카메라 모듈 |
이미지 센서 |
OV9734 CMOS |
픽셀 크기 |
1.4μm |
FOV(D H V) |
95°×85°×43.5° |
초점 범위 |
10~100mm |
초점 거리 |
1.08mm |
F 번호 |
4.0 |
TV 왜곡 |
< -10% |
LED 유형 |
0402 LED |
인터페이스 |
USB 2.0 UVC |
상표 |
성실완전 |

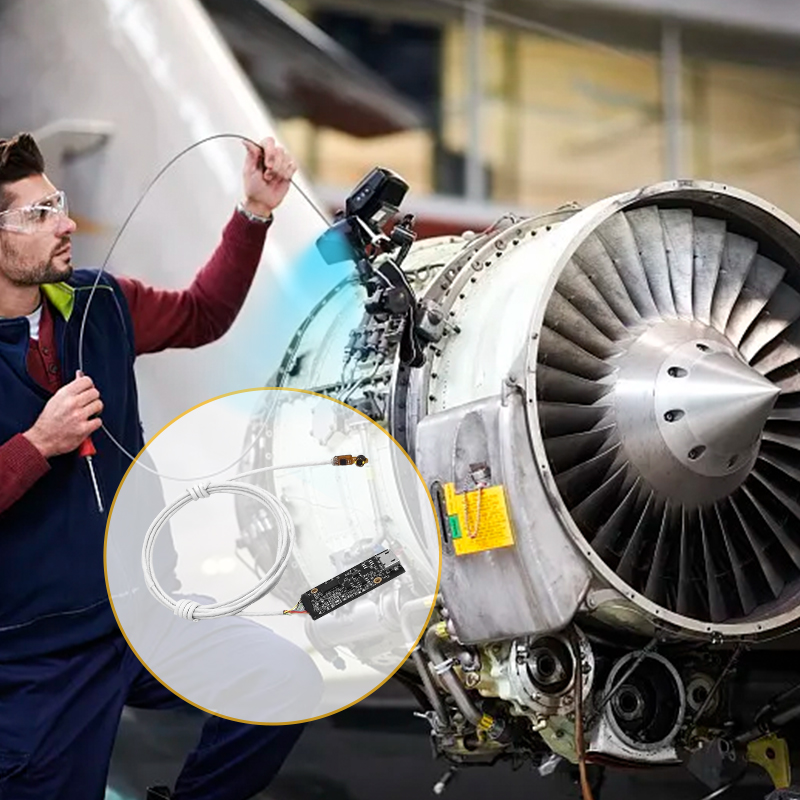

1. 파이프 내벽 검사: 측면 광학 방향을 통해 프로브가 파이프 축과 정렬된 상태로 벽을 관찰할 수 있습니다.
2. 기계적 보어 측면 검사: 측면 보기를 통해 카메라 바로 앞에 있지 않은 측면을 검사할 수 있습니다.
3. 캐비티 측면 육안 검사: D95° 시야 범위와 10~100mm 초점 범위는 근거리 측면 관찰을 지원합니다.
4. 긴 측면 프로브 통합: 확인된 200 ± 2mm 원형 강철 슬리브는 OEM 엔지니어에게 측면 검사를 평가할 수 있는 특정 기계 구조를 제공합니다.
자주 묻는 질문 ◢
1. 언제 직접 보기 대신 측면 보기를 선택해야 합니까?
대상이 주로 벽이나 파이프, 보어 또는 캐비티의 측면에 있는 경우 측면 보기를 선택합니다. 대상이 바로 앞에 있는 경우 일반적으로 직시 모델이 더 자연스러운 방향입니다.
2. 이 모델에서는 어떤 비디오 출력이 확인됩니까?
업로드된 사양은 USB2.0 UVC, YUV/MJPEG 및 720P Max 30fps를 확인합니다.
3. 어떤 시야각이 확인되나요?
확인된 FOV는 D95°×H85°×V43.5°이다.
4. 이 모델에는 LED 4개가 표준인가요?
아니요. 업로드된 사양에는 4개의 0402 LED가 옵션 구성으로 나열되어 있습니다.
5. IP 방수 등급이 확인되었나요?
업로드된 사양에는 IP 등급이 명시되어 있지 않습니다. 방수가 필요한 경우 최종 프로브 구조에 대해 별도로 확인해야 합니다.
6. 먼저 어떤 기계적 치수를 확인해야 합니까?
광학 성능을 평가하기 전에 장치가 직경 Ø6.0 ± 0.05mm 및 200 ± 2mm 원형 강철 슬리브를 수용할 수 있는지 확인하십시오.
7. 샘플 평가 전에 어떤 정보를 제공해야 합니까?
대상 위치, 사용 가능한 프로브 직경, 허용되는 강철 슬리브 길이, 예상 작동 거리, 조명 요구 사항, 케이블 요구 사항 및 호스트 시스템을 제공하십시오.
이 6.0mm OV9734 사이드 뷰 모듈을 평가하려면 대상 위치, 사용 가능한 프로브 직경, 허용되는 강철 슬리브 길이, 예상 작동 거리, 조명 요구 사항, 케이블 요구 사항 및 호스트 시스템을 보내주십시오. 확인된 Ø6.0 ± 0.05mm × 200 ± 2mm 구조, D95° 측면 광학 장치 및 10~100mm 초점 범위가 검사 작업에 적합한지 확인합니다.
