Grande angular 720P HD OV9734 CMOS separado módulo de câmera endoscópica tipo C

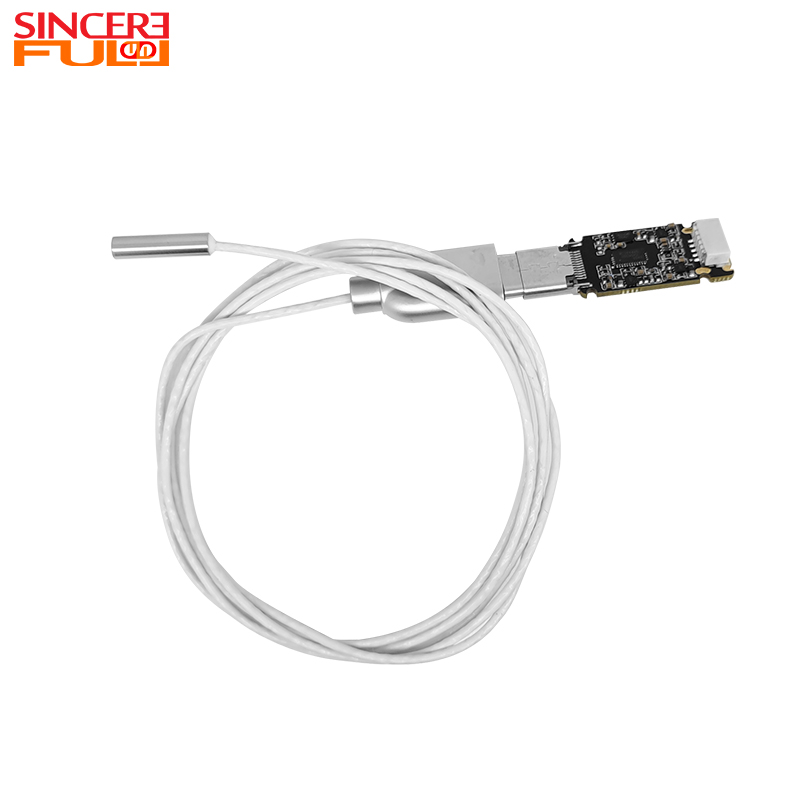

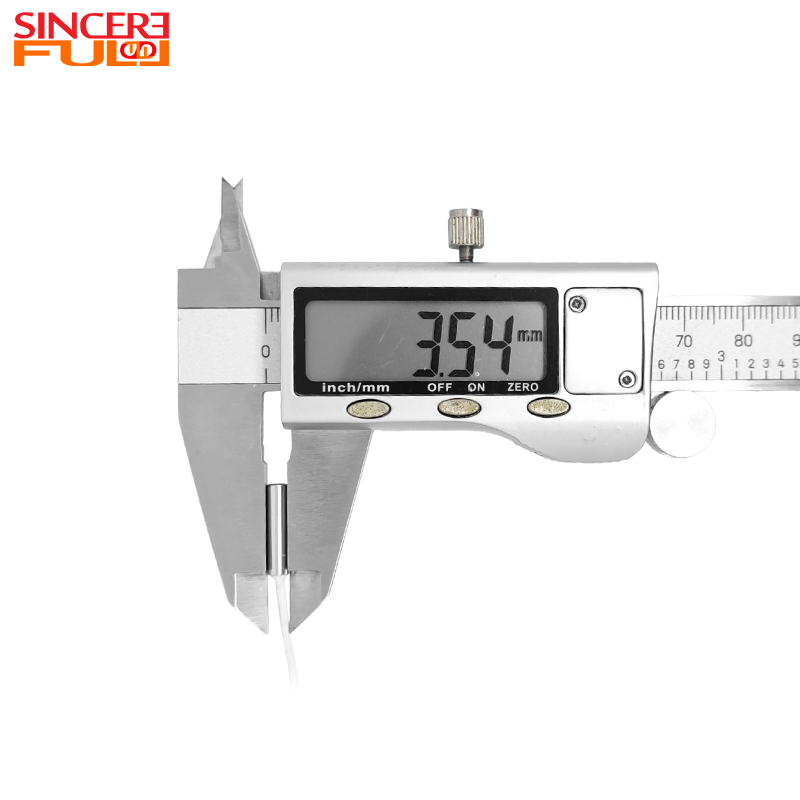

Este é um módulo de câmera endoscópica tipo C separado grande angular 720P HD, equipado com um sensor de imagem OmniVision OV9734. Possui pixels efetivos de 1MP, capazes de produzir vídeo suave com resolução de 1280x720 a 30FPS, proporcionando imagens nítidas sem manchas. O tamanho do sensor é de 1/9 de polegada com disposição regular de pixels. Combinado com uma abertura F4.0 e uma distância focal de 1,25 mm, atinge um campo de visão ultra amplo de 102°, com distorção de TV controlada em 20%. Ele também suporta uma faixa de foco ultrapróxima de 5 a 15 mm, garantindo ampla cobertura mesmo para observação de perto. O módulo adota um projeto estrutural separado; a lente tem um diâmetro de apenas 3,5 mm e integra 4 peças de luzes de preenchimento LED tipo 0201, fornecendo iluminação coaxial uniforme para eliminar efetivamente sombras em áreas escuras. A lente é equipada com um invólucro protetor de aço, oferecendo resistência a arranhões, resistência ao desgaste e características de proteção estéril, e suporta uma classificação IP67 de resistência à poeira e água, tornando-a adequada para condições de trabalho complexas e adversas. O principal destaque do módulo é o design de desconexão rápida da interface Tipo C, permitindo conexão rápida à placa DSP. Os dados de vídeo são então emitidos através de uma interface USB 5Pin na velocidade USB 2.0, aderindo estritamente ao protocolo UVC, não exigindo instalação de driver adicional. O produto é fabricado usando processo SMT e tecnologia AA (Alinhamento Ativo), garantindo calibração precisa do centro óptico e imagem consistente de ponta a ponta. Foi aprovado em diversas certificações internacionais, incluindo RoHS, CE, FCC e REACH, atendendo aos requisitos de alta confiabilidade das áreas industriais e médicas.

Vantagem do produto ◢

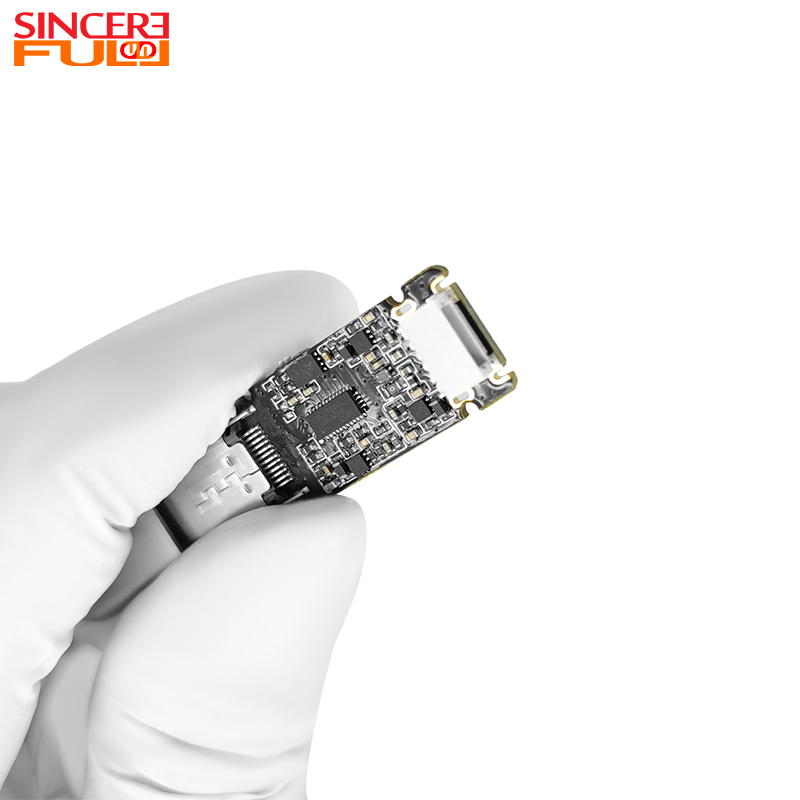

1. Design de desconexão rápida tipo C: O design de interface tipo C separado permite plug-and-play rápido entre o módulo de lente e a placa DSP, melhorando a eficiência de substituição. A substituição do módulo pode ser concluída em segundos, sem a necessidade de recalibração ou reinstalação do driver, reduzindo significativamente o tempo de inatividade do equipamento.

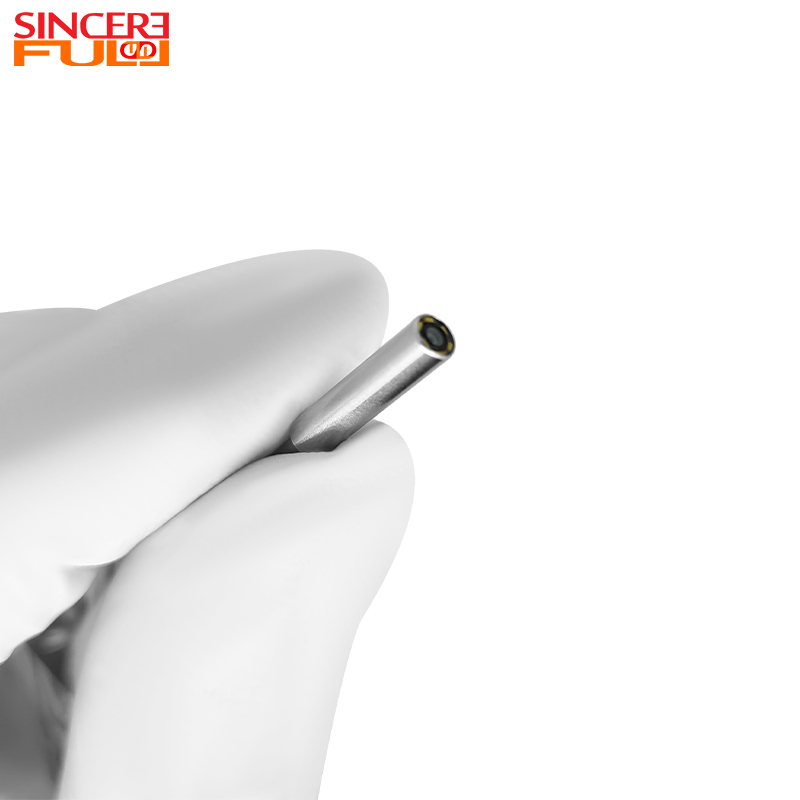

2. Invólucro de aço protetor IP67: A estrutura protetora de aço totalmente selada, combinada com uma classificação IP67 de resistência à poeira e água, permite a imersão em 1 metro de água por 30 minutos sem vazamento, evitando efetivamente a entrada de poeira, líquidos e contaminantes de óleo. Adequado para cenários de alta umidade e muita poeira, prolonga notavelmente a vida útil do módulo.

3. Excelente desempenho em condições de pouca luz: Integrado com 4 peças de LEDs 0201, fornece iluminação de preenchimento uniforme e ajustável de curto alcance, garantindo captura de imagens nítidas e brilhantes mesmo em ambientes completamente escuros, como tubulações e interiores de equipamentos.

4. Plug-and-Play, sem barreira: suporta o protocolo UVC e velocidade USB 2.0, compatível com os principais sistemas operacionais, incluindo Windows, macOS, Linux e Android. Não é necessária instalação de driver dedicado, permitindo conexão rápida a computadores, terminais portáteis, dispositivos portáteis de diagnóstico, etc., com baixa dificuldade de integração do sistema.

5. Eficiência de observação duplicada: A combinação precisa da faixa de foco ultra-próxima de 5-15 mm e do campo de visão ultra-amplo de 102° permite cobrir toda a área de observação durante inspeções de perto sem movimento frequente da lente, reduzindo efetivamente os pontos cegos da varredura e melhorando significativamente a eficiência e a integridade do diagnóstico médico e da inspeção industrial.

Aplicação do módulo de câmera endoscópica◢

• Otoscópio/Rinoscópio: Emparelhado com um tablet ou smartphone equipado com Tipo C para exame HD de nível clínico.
  Endoscópio Oral: O design de desconexão rápida suporta diagnóstico e tratamento contínuos para vários pacientes; a lente pode ser substituída após uma única esterilização.

• Câmera de inspeção de dutos: Utilizada com haste de 30 metros; o design à prova d’água garante operação estável em tubulações de drenagem municipal.

• Inspetor de qualidade de peças de precisão: Para inspecionar defeitos de usinagem em pequenas cavidades internas, como corpos de válvulas hidráulicas e moldes de injeção.

• Endoscópio de reparo de ar condicionado: Para verificar bloqueios nas aletas do evaporador e corrosão do tubo do condensador; o design à prova d’água se adapta a ambientes de condensação.

• Ferramenta de diagnóstico de reparo automotivo: emparelhada com um terminal portátil para diagnóstico rápido de falhas internas em transmissões e diferenciais.

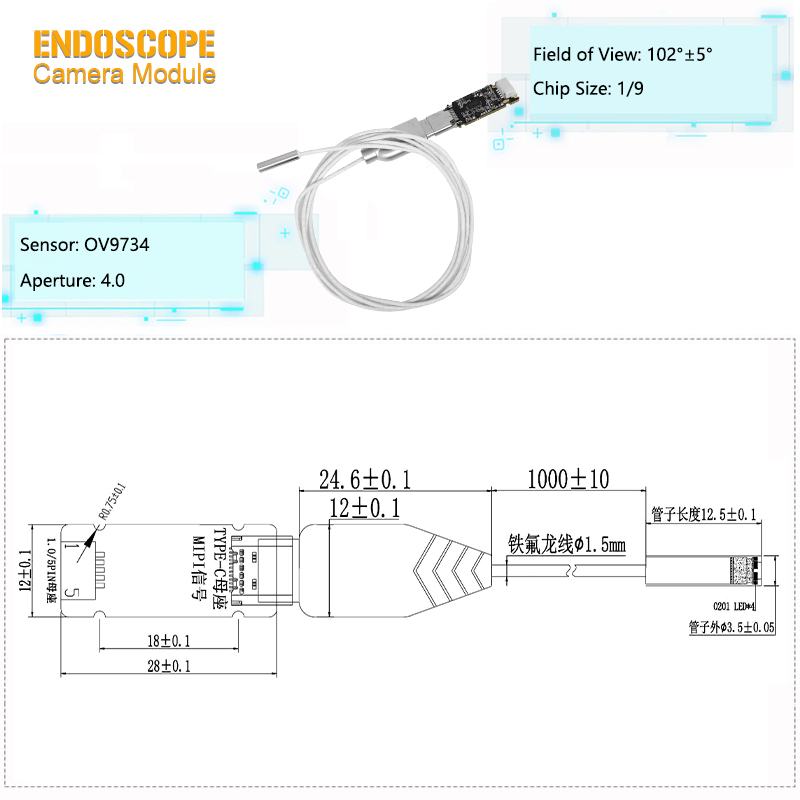

Parâmetros Técnicos ◢

Nome do produto	Módulo de câmera endoscópica
Características	Câmera endoscópica OV9734 com concha
Pixel	1 MP
Sensor	OV9734
F.NÃO	4.0
Faixa de foco	5-15 mm
Tamanho do sensor	1/9 polegada
Marca registrada	SINCERO PRIMEIRO
Fov	102°
Distorção de TV	<20%

Perguntas frequentes ◢

1. Qual é a principal vantagem do design de desconexão rápida Tipo C?

Montagem/desmontagem rápida, manutenção simplificada, adaptação a cenários de troca frequente e maior eficiência de trabalho.

2. Qual é a finalidade das luzes de preenchimento LED?

Para fornecer iluminação coaxial uniforme, eliminar sombras em áreas escuras e garantir imagens nítidas em ambientes de cavidades escuras.

3. O módulo suporta personalização?

Sim. A personalização está disponível para diâmetro da lente, campo de visão, contagem de pixels e placa DSP. Um kit completo de desenvolvimento de SDK e suporte técnico são fornecidos.

4. A carcaça protetora de aço evita apenas arranhões?

Não. Ele oferece total resistência à poeira e água e pode suportar imersão temporária em 1 metro de água sem danos, o que o torna ideal para ambientes úmidos, empoeirados ou lavados.
