No campo da inspeção industrial, o desempenho dos módulos de câmeras endoscópicas determina diretamente a precisão e a eficiência da inspeção. Um módulo com pixels altos e adaptabilidade pode efetivamente romper o gargalo técnico da inspeção de espaços estreitos. Tomando como exemplo o módulo de câmera endoscópica de inspeção industrial integrada 1080P HD CSI, este artigo analisa o principal impacto de pixels altos combinados com um diâmetro de lente razoável nas aplicações do módulo, desde as características dos parâmetros até as aplicações práticas.

Introdução do produto e parâmetros principais

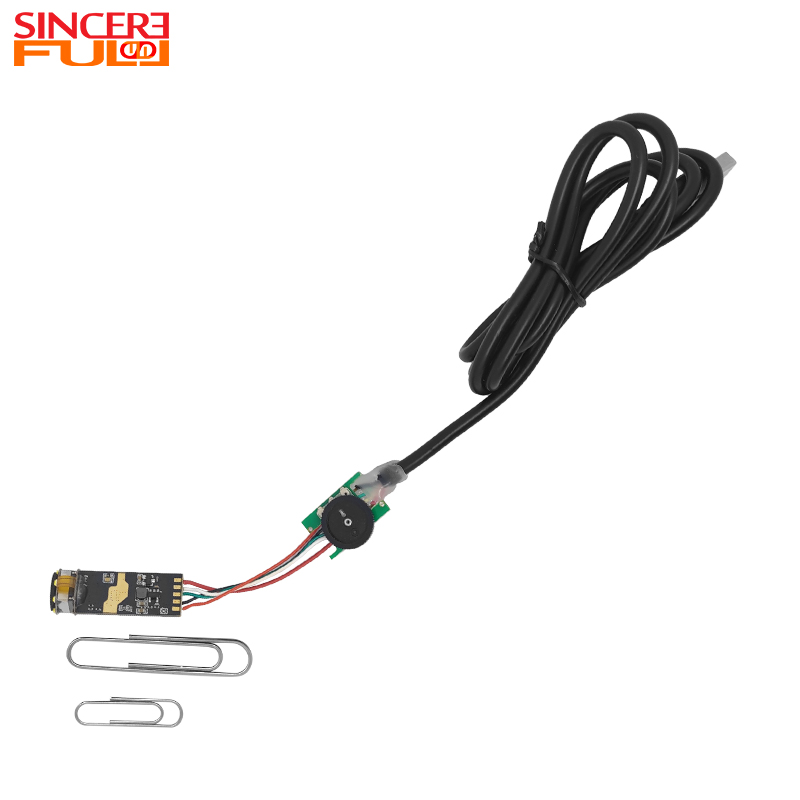

Este módulo de câmera endoscópica de inspeção industrial integrada 1080P HD CSI foi especialmente projetado para cenários industriais complexos, com o objetivo de realizar inspeção não destrutiva de equipamentos internos e componentes de precisão por meio de tecnologia visual de alta precisão. Seus parâmetros principais cobrem totalmente o desempenho de imagem, adaptabilidade ambiental e estabilidade estrutural: é equipado com um sensor de imagem colorida CMOS de alto desempenho com pixels altos de 12MP, suportando resolução de alta definição de 3840x3104 e uma taxa de quadros máxima de 30FPS; o tamanho do sensor é 1/3,06 polegada, com um tamanho de pixel de 1,12 μm x 1,12 μm, emparelhado com uma grande abertura F2.2 e um amplo campo de visão de 80,9°; o diâmetro da lente é de apenas 12,5 mm, com profundidade de campo variando de 3,5 cm ao infinito, suportando a função de foco automático; a lente integra 8 esferas de LED para iluminação complementar, adota interface USB 2.0 e é compatível com o protocolo UVC; baseado em um design integrado, é produzido através da tecnologia SMT e do processo AA para garantir a estabilidade estrutural e a consistência da imagem do módulo vazio.

Sinergia de aplicação de pixels altos e diâmetro de lente

Em cenários reais de inspeção industrial, a combinação de pixels altos e um diâmetro de lente razoável não é uma simples superposição de parâmetros, mas forma vantagens técnicas específicas.

Do ponto de vista da precisão da detecção de detalhes, pixels altos de 12 MP são a principal garantia para capturar defeitos de nível milimétrico. Na inspeção de defeitos de componentes de precisão, problemas como pequenos arranhões em componentes eletrônicos, pequenas rachaduras em moldes e juntas de solda virtuais exigem que o módulo tenha resolução de pixel suficiente. A resolução de 3840x3104 e o tamanho de pixel de 1,12μmx1,12μm, combinados com o aumento da entrada de luz da grande abertura F2.2, podem apresentar claramente detalhes de defeitos mesmo em ambientes industriais leves complexos, fornecendo uma base confiável para controle de qualidade.

O diâmetro da lente de 12,5 mm resolve o problema da indústria de “módulos de alto pixel serem difíceis de entrar em espaços estreitos”. Os endoscópios tradicionais muitas vezes enfrentam um dilema: lentes de pequeno diâmetro podem penetrar em espaços como tubulações e lacunas mecânicas, mas pixels insuficientes levam a detalhes desfocados; módulos de alto pixel, devido ao seu grande tamanho de lente, não podem entrar em áreas restritas. A lente fina de 12,5 mm deste módulo pode penetrar facilmente em espaços estreitos, como cavidades internas de máquinas-ferramentas, lacunas em caixas de câmbio de automóveis e tubulações industriais de pequeno calibre. Ao mesmo tempo, pixels altos garantem que detalhes completos sejam retidos dentro do campo de visão limitado, atendendo às necessidades duplas de “poder entrar” e “ver claramente”.

Além disso, esta combinação aumenta a adaptabilidade a ambientes complexos. O campo de visão de 80,9° expande o alcance de detecção de quadro único, reduzindo o número de movimentos da lente; a profundidade de campo infinita de 3,5 cm e a função de foco automático, combinadas com 8 luzes de preenchimento LED, permitem o bloqueio rápido da área de inspeção e imagens nítidas, mesmo em equipamentos internos escuros ou tubulações profundas. O recurso plug-and-play da interface USB 2.0 e a estabilidade proporcionada pelos processos SMT e AA reduzem ainda mais o limite operacional e os custos de manutenção em instalações industriais.

Incorporação de valor em cenários de aplicação prática

Na inspeção interna de equipamentos industriais, o módulo pode penetrar nas tubulações e cavidades de equipamentos de grande porte, como motores e bombas. Com pixels altos, captura vestígios de desgaste e corrosão de peças internas, e a lente de 12,5 mm passa facilmente por estruturas complexas de tubulações, permitindo inspeção abrangente sem desmontar o equipamento, reduzindo significativamente o tempo de inatividade. Na inspeção de tubulações e contêineres, para questões como bloqueios de tubulações industriais, corrosão da parede interna e qualidade da solda, o módulo pode não apenas entrar em tubulações de diâmetro restrito através de suas lentes de pequeno diâmetro, mas também registrar todas as anormalidades na parede da tubulação com pixels altos, fornecendo dados precisos para manutenção da tubulação. Na inspeção de folgas mecânicas, perigos ocultos, como obstruções de objetos estranhos e deformação de componentes em peças ocultas, como folgas na caixa de câmbio de automóveis e juntas de componentes de transmissão mecânica, também podem ser descobertos em tempo hábil por meio de sua imagem nítida.

Conclusão

Este módulo de câmera endoscópica de inspeção industrial integrada 1080P HD CSI aborda com precisão o principal problema de 'requisitos de alto detalhe em espaços estreitos' na inspeção industrial por meio da combinação otimizada de pixels altos de 12 MP e diâmetro de lente de 12,5 mm. Seu design de parâmetros e garantias de processo formam uma vantagem completa, desde a precisão da imagem até a adaptabilidade espacial, não apenas fornecendo soluções visuais confiáveis ​​para vários cenários de inspeção industrial, mas também interpretando o principal impacto da sinergia de parâmetros no valor prático dos equipamentos industriais.
