Im Bereich der industriellen Inspektion bestimmt die Leistung von Endoskopkameramodulen direkt die Inspektionsgenauigkeit und -effizienz. Ein Modul mit hoher Pixelzahl und Anpassungsfähigkeit kann den technischen Engpass bei der Inspektion enger Räume effektiv überwinden. Am Beispiel des 1080P HD CSI integrierten industriellen Inspektionsendoskopkameramoduls analysiert dieser Artikel die wichtigsten Auswirkungen hoher Pixel in Kombination mit einem angemessenen Linsendurchmesser auf Modulanwendungen, von Parametereigenschaften bis hin zu praktischen Anwendungen.

Produkteinführung und Kernparameter

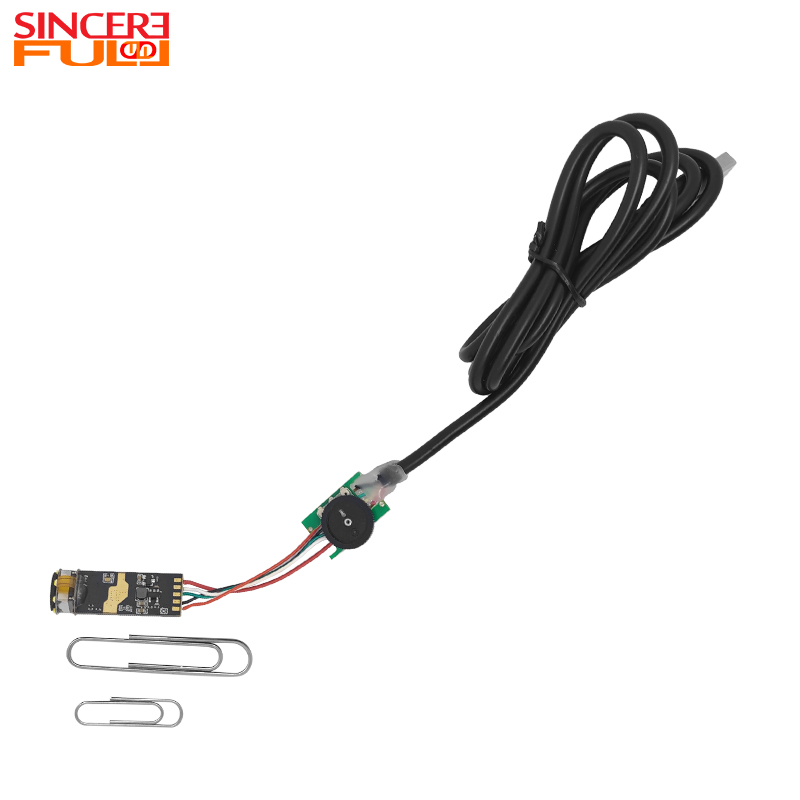

Dieses integrierte 1080P HD CSI-Endoskopkameramodul für die industrielle Inspektion wurde speziell für komplexe Industrieszenarien entwickelt und zielt darauf ab, eine zerstörungsfreie Inspektion interner Geräte und Präzisionskomponenten durch hochpräzise visuelle Technologie zu realisieren. Seine Kernparameter decken die Bildleistung, die Anpassungsfähigkeit an die Umgebung und die strukturelle Stabilität vollständig ab: Es ist mit einem leistungsstarken CMOS-Farbbildsensor mit 12 MP hohen Pixeln ausgestattet, der eine hochauflösende Auflösung von 3840 x 3104 und eine maximale Bildrate von 30 Bildern pro Sekunde unterstützt. Die Sensorgröße beträgt 1/3,06 Zoll, mit einer Pixelgröße von 1,12 μm x 1,12 μm, gepaart mit einer großen F2,2-Blende und einem 80,9° weiten Sichtfeld; Der Objektivdurchmesser beträgt nur 12,5 mm, die Schärfentiefe reicht von 3,5 cm bis unendlich und unterstützt die Autofokusfunktion. Das Objektiv verfügt über 8 LED-Perlen für zusätzliche Beleuchtung, verfügt über eine USB2.0-Schnittstelle und ist mit dem UVC-Protokoll kompatibel. Es basiert auf einem integrierten Design und wird mittels SMT-Technologie und AA-Verfahren hergestellt, um die strukturelle Stabilität und Bildkonsistenz des bloßen Moduls sicherzustellen.

Anwendungssynergie aus hoher Pixelzahl und Linsendurchmesser

In tatsächlichen industriellen Inspektionsszenarien ist die Kombination aus hoher Pixelzahl und einem angemessenen Linsendurchmesser keine einfache Überlagerung von Parametern, sondern schafft gezielte technische Vorteile.

Aus Sicht der Detailerkennungsgenauigkeit sind 12 MP hohe Pixel die wichtigste Garantie für die Erfassung von Fehlern im Millimeterbereich. Bei der Fehlerinspektion von Präzisionsbauteilen erfordern Probleme wie winzige Kratzer auf elektronischen Bauteilen, kleine Risse in Formen und virtuelle Lötstellen eine ausreichende Pixelauflösung des Moduls. Die Auflösung von 3840 x 3104 und die Pixelgröße 1,12 μm x 1,12 μm ermöglichen in Kombination mit der erhöhten Lichtaufnahme durch die große Blende F2,2 die klare Darstellung von Fehlerdetails auch in komplexen Leichtindustrieumgebungen und bieten so eine zuverlässige Grundlage für die Qualitätskontrolle.

Der Objektivdurchmesser von 12,5 mm löst das Branchenproblem, dass „Module mit hoher Pixeldichte nur schwer in enge Räume eindringen können“. Herkömmliche Endoskope stehen oft vor einem Dilemma: Linsen mit kleinem Durchmesser können in Räume wie Rohrleitungen und mechanische Lücken eindringen, aber unzureichende Pixel führen zu unscharfen Details; High-Pixel-Module können aufgrund ihrer großen Linsengröße nicht in eingeschränkte Bereiche eindringen. Die 12,5 mm schlanke Linse dieses Moduls kann problemlos in enge Räume wie innere Hohlräume von Werkzeugmaschinen, Lücken in Automobilgetrieben und kleinkalibrige Industrierohrleitungen eindringen. Gleichzeitig sorgen hohe Pixel dafür, dass alle Details innerhalb des begrenzten Sichtfelds erhalten bleiben, und erfüllen so die doppelten Anforderungen „eintreten können“ und „klar sehen“.

Darüber hinaus verbessert diese Kombination die Anpassungsfähigkeit an komplexe Umgebungen. Das Sichtfeld von 80,9° erweitert den Einzelbild-Erkennungsbereich und reduziert die Anzahl der Objektivbewegungen; Die Schärfentiefe von 3,5 cm bis unendlich und die Autofokus-Funktion ermöglichen in Kombination mit 8 LED-Fülllichtern eine schnelle Erfassung des Inspektionsbereichs und eine klare Bildgebung selbst bei schwacher interner Ausrüstung oder tiefen Rohrleitungen. Die Plug-and-Play-Funktion der USB2.0-Schnittstelle und die Stabilität der SMT- und AA-Prozesse senken die Betriebsschwelle und die Wartungskosten an Industriestandorten weiter.

Wertverkörperung in praktischen Anwendungsszenarien

Bei der Inneninspektion von Industrieanlagen kann das Modul in Rohrleitungen und Hohlräume von Großgeräten wie Motoren und Pumpen eindringen. Mit hoher Pixelzahl erfasst es Verschleiß- und Korrosionsspuren von Innenteilen, und das 12,5-mm-Objektiv durchdringt problemlos komplexe Rohrleitungsstrukturen und ermöglicht eine umfassende Inspektion ohne Demontage der Ausrüstung, wodurch Ausfallzeiten erheblich reduziert werden. Bei der Inspektion von Pipelines und Behältern kann das Modul bei Problemen wie Verstopfungen von Industriepipelines, Innenwandkorrosion und Schweißqualität nicht nur durch seine Linse mit kleinem Durchmesser in Pipelines mit eingeschränktem Durchmesser eindringen, sondern auch jede Anomalie an der Rohrwand mit hoher Pixelzahl aufzeichnen und so genaue Daten für die Pipeline-Wartung liefern. Bei der mechanischen Lückeninspektion können durch die klare Bildgebung auch versteckte Gefahren wie das Einklemmen von Fremdkörpern und Komponentenverformungen in verborgenen Teilen wie Autogetriebespalten und Verbindungen mechanischer Getriebekomponenten rechtzeitig entdeckt werden.

Abschluss

Dieses integrierte 1080P HD CSI-Kameramodul für Industrieinspektionsendoskope geht durch die optimierte Kombination aus 12 MP hohen Pixeln und einem Objektivdurchmesser von 12,5 mm genau auf den Kernpunkt der „hohen Detailanforderungen in engen Räumen“ bei der Industrieinspektion ein. Sein Parameterdesign und seine Prozessgarantien bilden einen umfassenden Vorteil von der Bildgenauigkeit bis zur räumlichen Anpassungsfähigkeit und bieten nicht nur zuverlässige visuelle Lösungen für verschiedene industrielle Inspektionsszenarien, sondern interpretieren auch die wichtigsten Auswirkungen der Parametersynergie auf den praktischen Wert von Industrieanlagen.
