Equilibrar formatos ultracompactos e imagens de alta definição continua sendo o principal desafio atualmente. Os engenheiros que projetam diagnósticos médicos ou ferramentas de inspeção industrial enfrentam constantemente restrições mecânicas rigorosas. Com exatamente 2,9 mm, um módulo de câmera navega facilmente em espaços incrivelmente apertados. Estas dimensões precisas funcionam perfeitamente para procedimentos cirúrgicos minimamente invasivos. Eles também se destacam em inspeções internas complexas de motores. No entanto, alcançar uma resolução nítida de 1080p em caixas de menos de 3 mm requer uma arquitetura de sensor específica e avançada. As lentes tradicionais simplesmente não conseguem processar a luz adequada nesta escala microscópica.
Este guia completo analisa a viabilidade técnica e comercial da integração de hardware de imagem especializado. Fornecemos uma estrutura transparente e prática para seu próximo ciclo de prototipagem e aquisição. Você aprenderá como a conectividade USB padrão acelera drasticamente os prazos de desenvolvimento de hardware. Também exploramos estratégias de integração distintas em setores médicos e industriais. Esses insights práticos garantem que seu produto final atenda aos padrões de qualidade essenciais do setor.

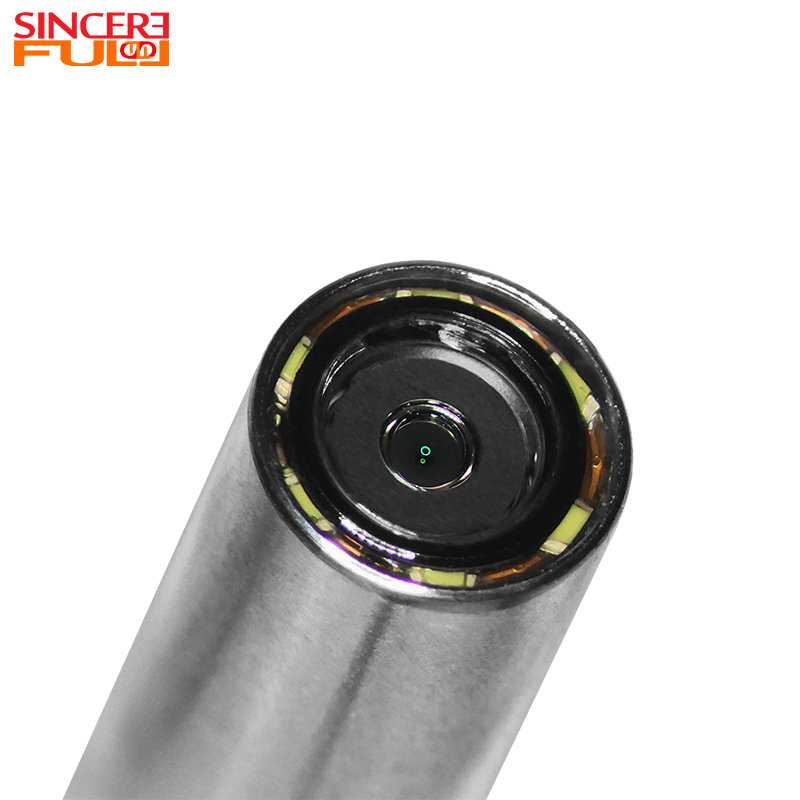

Relação ideal entre tamanho e resolução: o diâmetro de 2,9 mm emparelhado com o sensor OmniVision OV2740 oferece resolução de 1080p (2 MP) sem exigir espaço excessivo.
Integração amigável ao desenvolvedor: a conectividade USB compatível com UVC ignora o desenvolvimento de driver personalizado, suportando ambientes Windows, Mac, Linux, Android e OpenCV prontos para uso.
Versatilidade de aplicação: Adequado para aplicações especializadas que vão desde testes não destrutivos (NDT) até diagnósticos médicos específicos, desde que o invólucro atenda aos padrões de IP ou de esterilização necessários.
Ajustando um A câmera endoscópica de 2 MP em uma caixa sub-3 mm envolve física rigorosa. Os engenheiros de hardware enfrentam constantes compensações de design. Você deve equilibrar cuidadosamente o tamanho do pixel, a sensibilidade à luz e a saída térmica. Pequenos poços de pixels capturam menos fótons naturalmente. Essa limitação física geralmente causa imagens granuladas e ruidosas em cavidades escuras. Fornecer mais energia elétrica melhora significativamente o brilho do LED. No entanto, a energia extra gera calor indesejado rapidamente. O calor degrada rapidamente sensores de imagem delicados. Também apresenta riscos graves durante o uso médico humano.
O O sensor OV2740 resolve ativamente muitos desses problemas críticos. Ele apresenta um perfil de consumo de energia notavelmente baixo. Menor potência significa menos acúmulo de calor na ponta distal. Essa eficiência mantém os componentes sensíveis resfriados durante operações longas. Protege estritamente tecidos biológicos delicados durante exames médicos prolongados.
Este sensor CMOS específico gera resolução nativa de 1080p Módulo de endoscópio HD excepcionalmente suave. Você pode esperar feeds de vídeo de diagnóstico fluidos constantemente. O módulo mantém 30fps a 60fps sem esforço. As altas taxas de quadros evitam o desfoque de movimento durante varreduras internas rápidas. Médicos e técnicos precisam dessa clareza para diagnósticos precisos. Feeds de vídeo instáveis geralmente levam a microfraturas perdidas ou anomalias teciduais ocultas.
O design de iluminação requer uma integração óptica extremamente cuidadosa. Você deve encaixar micro-LEDs dentro do mesmo diâmetro de 2,9 mm. Canais de iluminação separados muitas vezes aumentam desnecessariamente o espaço total da ferramenta. Os LEDs integrados funcionam perfeitamente em ambientes de baixa visibilidade. A calibração adequada do firmware evita a lavagem severa da imagem em superfícies reflexivas. Ele também impede o superaquecimento de todo o conjunto do sensor.
Restrição Técnica |
Desafio Padrão |
Solução OV2740 |
|---|---|---|
Saída Térmica |
Sensores de alta resolução superaquecem em caixas abaixo de 3 mm. |
O perfil de baixo consumo de energia limita a geração de calor. |
Sensibilidade à Luz |
Pixels pequenos lutam para reunir fótons suficientes. |
A arquitetura avançada de pixels maximiza o desempenho em condições de pouca luz. |
Fluidez de vídeo |
O processamento de 1080p geralmente reduz as taxas de quadros para menos de 20fps. |
Mantém 30fps a 60fps estáveis para um rastreamento visual suave. |
O uso de protocolos USB Video Class (UVC) padrão reduz drasticamente o tempo de pesquisa e desenvolvimento. UM O endoscópio USB de 2MP ignora completamente o complexo desenvolvimento de drivers personalizados. Os fabricantes de equipamentos colocam os produtos no mercado com muito mais rapidez. Basta conectar o dispositivo e começar a capturar vídeo imediatamente. Os drivers personalizados geralmente falham durante as atualizações de rotina do sistema operacional. A conformidade com UVC elimina totalmente essa dolorosa carga de manutenção de software.
A compatibilidade entre plataformas oferece enorme flexibilidade de engenharia e desenvolvimento. O suporte plug-and-play nativo cobre todos os principais sistemas operacionais em todo o mundo. Você evita escrever totalmente código específico da plataforma.
Plataformas Windows: Suporta versões legadas e modernas para ampla integração de estações de trabalho clínicas.
Sistemas macOS: alimenta vídeo perfeitamente em estações de análise clínica de última geração.
Ambientes Linux: Perfeitos para sistemas industriais embarcados e tablets de campo robustos.
Dispositivos Android: Permite ferramentas de diagnóstico altamente portáteis baseadas em smartphones para trabalho de campo remoto.
Dica do especialista: Conecte este hardware diretamente a placas de desenvolvedor acessíveis, como Raspberry Pi. Você também pode integrar facilmente bibliotecas populares de visão computacional, como OpenCV. Esta configuração de hardware permite o reconhecimento automatizado de defeitos nas linhas de fábrica. As imagens médicas assistidas por IA dependem fortemente desses ambientes de desenvolvimento padronizados e acessíveis.
A interoperabilidade de dados melhora significativamente nas redes empresariais. UM A mini câmera USB roteia dados brutos de maneira incrivelmente suave. Você pode enviar vídeo diretamente para redes hospitalares existentes. Os ecossistemas de software industrial aceitam o feed digital perfeitamente. Você nunca precisa de placas de captura de vídeo proprietárias e caras. Essa arquitetura simplificada reduz a complexidade do sistema e as taxas de falhas.
Diferentes indústrias apresentam demandas operacionais altamente exclusivas. Estruturamos esses casos de uso específicos usando uma estrutura simples de requisitos versus realidade. UM O endoscópio de 2 MP adapta-se notavelmente bem em todos os setores. Você simplesmente deve projetar o invólucro externo corretamente para o meio ambiente.
Os procedimentos cirúrgicos minimamente invasivos dependem inteiramente de imagens ultracompactas. Os médicos usam essas unidades precisas para operações laparoscópicas específicas. A endoscopia dentária e veterinária também se beneficia enormemente dos designs de 2,9 mm. O pequeno diâmetro reduz significativamente o trauma do paciente durante investigações internas.
Consideração crucial: O módulo de câmera bruto exige encapsulamento adequado e higiênico. Você deve emparelhá-lo dentro de uma caixa compatível com FDA ou CE. O exterior deve resistir diariamente a rigorosos protocolos de esterilização química. A sobrevivência da autoclave requer envasamento térmico especializado e tampas de vidro safira de alta qualidade.
Técnicos industriais inspecionam diariamente áreas internas de difícil acesso. As aplicações de campo comuns incluem inspeção precisa de cilindros de motores automotivos. As equipes de manutenção aeroespacial os utilizam para verificações profundas das pás das turbinas. A avaliação precisa de tubos de encanamento requer imagens internas nítidas constantemente.
Consideração crucial: Os ambientes industriais envolvem produtos químicos agressivos e líquidos abrasivos. A caixa protetora exige, no mínimo, rigorosas classificações de impermeabilização IP67+. O cabeamento externo resistente a óleo evita falhas prematuras de equipamentos em garagens oleosas e hangares de aviação.
Os integradores de sistemas devem escolher entre prismas de visão direta de 0 graus e visão lateral de 90 graus. A visualização direta funciona excepcionalmente bem para trechos de tubos retos. Os prismas de visão lateral permitem inspecionar de perto as paredes laterais do cilindro sem dobrar o eixo da câmera.
Nota: Os operadores humanos necessitam de formação especializada para visualizações de 90 graus. A orientação espacial inverte lateralmente através do prisma óptico. Mover uma ferramenta para a esquerda faz com que ela pareça estar se movendo para a direita na tela. Essa complicada mudança visual requer prática deliberada para ser dominada com segurança.
Aplicação vertical |
Casos de uso primários |
Padrões de Habitação Exigidos |
|---|---|---|
Médica/Clínica |
Laparoscopia, Odontologia, Veterinária |
Compatível com FDA/CE, esterilizável, biocompatível |
Industrial (END) |
Verificação do motor, manutenção da turbina |
Cabeamento IP67+ à prova d'água e resistente a óleo |
O preço unitário conta apenas parte da história da aquisição. Você deve avaliar rigorosamente a qualidade geral de construção e a vida útil operacional. Concentre-se fortemente na durabilidade da fibra óptica e na resiliência do cabo externo. Um confiável O módulo de câmera HD mantém uma clareza de imagem consistente por muitos anos. Você também deve mapear os requisitos rotineiros de calibração de lentes. Módulos baratos degradam-se rapidamente e requerem substituição constante.
Siga este rigoroso processo de verificação de fornecedor em três etapas para proteger hardware confiável:
Auditoria de Fábrica: Verifique minuciosamente os sistemas internos de controle de qualidade. Verifique cuidadosamente as certificações de conformidade ativas. As aplicações médicas exigem especificamente uma certificação de fabricação rigorosa ISO 13485. Os padrões documentados de salas limpas são imensamente importantes para a clareza óptica.
Teste de amostra: Obtenha amostras iniciais de engenharia com antecedência. Execute simulações clínicas ou de campo de forma agressiva. Avalie a estabilidade da taxa de quadros no mundo real sob intenso estresse do processador. Verifique a precisão da distância focal em diferentes distâncias do alvo. Meça a produção de calor após sessenta minutos de operação contínua.
Transparência de dados e prazos de entrega: revise o histórico real de entrega do fornecedor. Procure taxas de entrega documentadas no prazo estritamente acima de 95%. Cadeias de fornecimento consistentes evitam totalmente gargalos maciços na produção a jusante. Peça referências sobre confiabilidade de remessa global.
A aquisição se comporta de maneira bastante diferente durante a prototipagem inicial versus a produção em massa. Espere que os MOQs de módulos industriais e médicos padrão variem entre 50 a 100 unidades. As fases de prototipagem geralmente ignoram completamente esses rígidos mínimos de fabricação. Os fornecedores entendem que os engenheiros precisam inicialmente de pequenos lotes de teste.
Amostras personalizadas padrão requerem paciência moderada. Ajustar distâncias focais exatas leva tempo na linha de montagem. Modificar os comprimentos dos cabos USB também estende ligeiramente os cronogramas de produção. Os prazos de entrega normalmente variam de 7 a 15 dias úteis. Você provavelmente incorrerá em uma pequena taxa inicial de amostra. Espere pagar algo entre US$ 50 e US$ 200 inicialmente. Os fornecedores geralmente deduzem essa taxa de amostra de seu eventual pedido em grandes quantidades sem problemas.
Entenda os limites da personalização de hardware antes de iniciar qualquer projeto. A má compreensão desses limites causa atrasos dispendiosos.
Limites facilmente modificáveis: O comprimento do cabo, a intensidade máxima do LED e os tipos de conectores de saída mudam facilmente. Os fornecedores lidam com esses pequenos ajustes rapidamente. Eles exigem supervisão mínima de engenharia.
Limites de alto custo de NRE: A integração de sensores alternativos personalizados requer investimentos significativos de engenharia não recorrentes. O ajuste personalizado de DSP (processamento de sinal digital) também exige altos custos iniciais de engenharia. Os ajustes da matriz de cores para tecidos humanos específicos levam semanas para serem aperfeiçoados. Layouts personalizados de placas de circuito impresso exigem reformulações completas.
O módulo de 2,9 mm que utiliza este sensor óptico específico representa um poderoso ponto ideal de pesquisa e desenvolvimento. Ele equilibra perfeitamente a miniaturização física extrema e a clareza de imagem de nível diagnóstico. O suporte UVC padrão elimina completamente o atrito frustrante do software. Você ignora permanentemente a dispendiosa manutenção de driver personalizado.
Os engenheiros devem definir claramente os parâmetros rígidos do projeto antes de prosseguir. Identifique imediatamente a distância focal alvo exata. Calcule a profundidade de campo (DoF) específica necessária para inspeções precisas. Finalize seu ambiente de software de destino antecipadamente. Siga estas etapas práticas antes de solicitar amostras de engenharia caras para testes de integração. Requisitos claros garantem ciclos de desenvolvimento mais rápidos e produtos finais superiores.
R: Normalmente varia de 10 mm a 100 mm dependendo da lente integrada. Você pode personalizar essa distância com base em suas necessidades. A inspeção macro em close requer distâncias focais mais curtas. A visualização mais ampla da cavidade requer alcances mais longos para visibilidade estrutural profunda.
R: Não, a conformidade UVC padrão permite que ele opere sem ele. A câmera processa e transfere dados de vídeo diretamente através da interface USB. Ele roteia os dados diretamente para a CPU ou GPU do dispositivo host de forma integrada.
R: A dissipação de calor continua sendo o principal desafio em caixas abaixo de 3 mm. O uso prolongado com brilho máximo do LED e 60fps pode causar ruído térmico. Os engenheiros devem avaliar ciclos de trabalho específicos ou usar materiais de encapsulamento termicamente condutores durante a pesquisa e desenvolvimento para evitar a degradação do sensor.
R: Sim, você pode conectar a saída USB com uma placa transmissora Wi-Fi. No entanto, isso introduz considerações notáveis sobre latência e consumo de bateria. Você deve mapear essas novas variáveis cuidadosamente em relação aos rigorosos requisitos operacionais do seu projeto.
