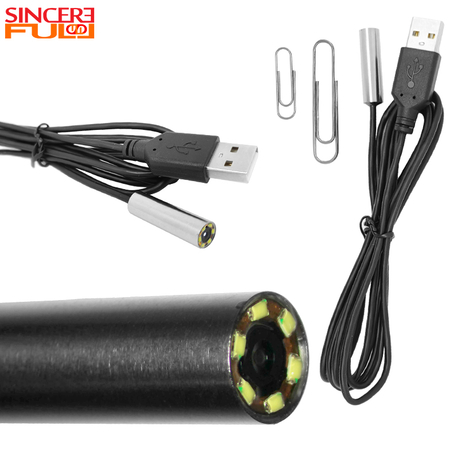

2MP HD USB-Endoskopkamera: OV2740-Sensor mit 2,9 mm Durchmesser

Die Balance zwischen ultrakompakten Formfaktoren und hochauflösender Bildgebung bleibt auch heute noch eine der größten Herausforderungen. Ingenieure, die Instrumente für die medizinische Diagnostik oder industrielle Inspektionen entwickeln, sind ständig mit strengen mechanischen Einschränkungen konfrontiert. Mit genau 2,9 mm bewältigt ein Kameramodul problemlos unglaublich enge Abstände. Diese präzisen Abmessungen eignen sich perfekt für minimalinvasive chirurgische Eingriffe. Sie zeichnen sich auch bei komplexen internen Motorinspektionen aus. Um jedoch eine gestochen scharfe 1080p-Auflösung in Gehäusen mit weniger als 3 mm Durchmesser zu erreichen, ist eine spezielle, fortschrittliche Sensorarchitektur erforderlich. Herkömmliche Linsen können in diesem mikroskopischen Maßstab einfach nicht ausreichend Licht verarbeiten.

In diesem umfassenden Leitfaden wird die technische und kommerzielle Machbarkeit der Integration spezieller Imaging-Hardware erläutert. Wir bieten einen transparenten, umsetzbaren Rahmen für Ihren nächsten Prototyping- und Beschaffungszyklus. Sie erfahren, wie die Standard-USB-Konnektivität die Zeitpläne für die Hardware-Entwicklung drastisch beschleunigt. Wir untersuchen auch unterschiedliche Integrationsstrategien in den Branchen Medizin und Industrie. Diese praktischen Erkenntnisse stellen sicher, dass Ihr Endprodukt die wesentlichen Qualitätsmaßstäbe der Branche erfüllt.

Wichtige Erkenntnisse

• Optimales Verhältnis von Größe zu Auflösung: Der 2,9-mm-Durchmesser in Kombination mit dem OmniVision OV2740-Sensor liefert eine Auflösung von 1080p (2 MP), ohne übermäßigen Platzbedarf zu beanspruchen.

• Entwicklerfreundliche Integration: UVC-kompatible USB-Konnektivität umgeht die Entwicklung benutzerdefinierter Treiber und unterstützt sofort Windows-, Mac-, Linux-, Android- und OpenCV-Umgebungen.

• Anwendungsvielfalt: Geeignet für spezielle Anwendungen, die von zerstörungsfreien Tests (NDT) bis hin zu spezifischer medizinischer Diagnostik reichen, vorausgesetzt, das Gehäuse erfüllt die erforderlichen IP- oder Sterilisationsstandards.

Technische Grundlagen: Warum der OV2740-Sensor zum 2,9-mm-Formfaktor passt

Passend zu a Die Integration einer 2-Megapixel-Endoskopkamera in ein Sub-3-mm-Gehäuse erfordert strenge physikalische Vorgaben. Hardware-Ingenieure sind ständig mit Kompromissen beim Design konfrontiert. Sie müssen Pixelgröße, Lichtempfindlichkeit und Wärmeabgabe sorgfältig abwägen. Kleine Pixelbrunnen fangen auf natürliche Weise weniger Photonen ein. Diese physikalische Einschränkung führt häufig zu körnigen, verrauschten Bildern in dunklen Hohlräumen. Durch mehr Strom wird die LED-Helligkeit deutlich verbessert. Allerdings erzeugt zusätzliche Leistung schnell unerwünschte Wärme. Durch Hitze werden empfindliche Bildsensoren schnell beschädigt. Es birgt auch schwerwiegende Risiken bei der medizinischen Anwendung am Menschen.

Der Der Sensor OV2740 löst aktiv viele dieser kritischen Probleme. Es zeichnet sich durch ein bemerkenswert niedriges Stromverbrauchsprofil aus. Eine geringere Leistung bedeutet, dass an der distalen Spitze weniger Wärme entsteht. Diese Effizienz sorgt dafür, dass empfindliche Komponenten auch bei längerem Betrieb kühl bleiben. Es schützt empfindliche biologische Gewebe streng bei längeren medizinischen Untersuchungen.

Dieser spezielle CMOS-Sensor ermöglicht eine native Auflösung von 1080p HD-Endoskopmodul außergewöhnlich leichtgängig. Sie können ständig mit flüssigen Diagnose-Video-Feeds rechnen. Das Modul hält mühelos 30 bis 60 Bilder pro Sekunde aufrecht. Hohe Bildraten verhindern Bewegungsunschärfe bei schnellen internen Scans. Ärzte und Techniker benötigen diese Klarheit für eine genaue Diagnose. Abgehackte Videoübertragungen führen häufig dazu, dass Mikrofrakturen übersehen werden oder versteckte Gewebeanomalien vorliegen.

Lichtdesign erfordert eine äußerst sorgfältige optische Integration. Sie müssen Mikro-LEDs mit demselben Durchmesser von 2,9 mm unterbringen. Separate Beleuchtungskanäle vergrößern oft unnötig die Gesamtfläche des Werkzeugs. Integrierte LEDs funktionieren hervorragend in Umgebungen mit schlechten Sichtverhältnissen. Eine ordnungsgemäße Firmware-Kalibrierung verhindert ein starkes Auswaschen des Bildes auf reflektierenden Oberflächen. Es verhindert außerdem eine Überhitzung der gesamten Sensorbaugruppe.

Plug-and-Play-Architektur: F&E-Vorteile eines USB-Endoskops 2MP

Durch die Verwendung standardmäßiger UVC-Protokolle (USB Video Class) wird die Forschungs- und Entwicklungszeit drastisch reduziert. A Das USB-Endoskop 2MP umgeht die komplexe benutzerdefinierte Treiberentwicklung vollständig. Gerätehersteller bringen Produkte viel schneller auf den Markt. Sie schließen das Gerät einfach an und beginnen sofort mit der Videoaufnahme. Benutzerdefinierte Treiber brechen häufig bei routinemäßigen Betriebssystemaktualisierungen ab. Durch die UVC-Konformität entfällt dieser lästige Software-Wartungsaufwand vollständig.

Die plattformübergreifende Kompatibilität bietet enorme Flexibilität bei Engineering und Entwicklung. Die native Plug-and-Play-Unterstützung deckt alle wichtigen Betriebssysteme weltweit ab. Sie vermeiden es vollständig, plattformspezifischen Code zu schreiben.

• Windows-Plattformen: Unterstützt ältere und moderne Builds für eine umfassende Integration klinischer Workstations.

• macOS-Systeme: Leitet Videos nahtlos in klinische Prüfstationen der Spitzenklasse ein.

• Linux-Umgebungen: Perfekt für eingebettete Industriesysteme und robuste Feld-Tablets.

• Android-Geräte: Ermöglicht hochportable, Smartphone-basierte Diagnosetools für die Remote-Feldarbeit.

Expertentipp: Schließen Sie diese Hardware direkt an kostengünstige Entwicklerboards wie Raspberry Pi an. Sie können auch beliebte Computer-Vision-Bibliotheken wie OpenCV problemlos integrieren. Dieses Hardware-Setup ermöglicht eine automatisierte Fehlererkennung für Fabriklinien. Die KI-gestützte medizinische Bildgebung ist stark auf diese standardisierten, zugänglichen Entwicklungsumgebungen angewiesen.

Die Dateninteroperabilität in Unternehmensnetzwerken verbessert sich erheblich. A Die Mini-USB-Kamera leitet Rohdaten unglaublich reibungslos weiter. Sie können Videos direkt in bestehende Krankenhausnetzwerke senden. Industrielle Software-Ökosysteme akzeptieren den digitalen Feed nahtlos. Sie benötigen nie teure, proprietäre Videoaufnahmekarten. Diese optimierte Architektur senkt die Systemkomplexität und die Ausfallraten.

Branchenspezifische Anwendungen für das 2MP-Endoskop

Verschiedene Branchen stellen höchst unterschiedliche betriebliche Anforderungen. Wir strukturieren diese spezifischen Anwendungsfälle mithilfe eines einfachen Anforderungs-Realitäts-Frameworks. A Das 2MP-Endoskop passt sich branchenübergreifend bemerkenswert gut an. Sie müssen lediglich das Außengehäuse entsprechend der Umgebung konstruieren.

Medizinische und klinische Diagnostik

Minimalinvasive chirurgische Eingriffe basieren vollständig auf der ultrakompakten Bildgebung. Ärzte nutzen diese präzisen Geräte für bestimmte Laparoskopie-Operationen. Auch die zahnmedizinische und veterinärmedizinische Endoskopie profitiert massiv von 2,9-mm-Designs. Der kleine Durchmesser reduziert das Trauma des Patienten bei internen Untersuchungen erheblich.

Entscheidende Überlegung: Das Rohkameramodul erfordert eine ordnungsgemäße, hygienische Kapselung. Sie müssen es in einem FDA- oder CE-konformen Gehäuse koppeln. Das Äußere muss täglich strengen chemischen Sterilisationsprotokollen standhalten. Um im Autoklaven überleben zu können, sind spezielle thermische Vergussmassen und hochwertige Saphirglasabdeckungen erforderlich.

Industrielle und zerstörungsfreie Prüfung (NDT)

Industrietechniker prüfen täglich schwer zugängliche Innenbereiche. Zu den gängigen Feldanwendungen gehört die präzise Inspektion von Automobilmotorzylindern. Wartungsteams der Luft- und Raumfahrtindustrie nutzen sie für die Prüfung von Turbinenschaufeln im Tiefenbereich. Eine präzise Beurteilung von Sanitärrohren erfordert stets eine kristallklare interne Visualisierung.

Entscheidende Überlegung: In industriellen Umgebungen kommen aggressive Chemikalien und abrasive Flüssigkeiten zum Einsatz. Das Schutzgehäuse erfordert mindestens die strenge Wasserdichtigkeitsklasse IP67+. Eine ölbeständige Außenverkabelung verhindert vorzeitige Geräteausfälle in ölhaltigen Werkstätten und Flugzeughangars.

Nuancen der gerichteten Betrachtung

Systemintegratoren müssen zwischen 0-Grad-Direktsichtprismen und 90-Grad-Seitensichtprismen wählen. Die direkte Sicht funktioniert besonders gut bei geraden Rohrverläufen. Mit Seitenprismen können Sie die seitlichen Zylinderwände genau prüfen, ohne den Kameraschaft zu verbiegen.

Hinweis: Menschliche Bediener benötigen eine spezielle Schulung für 90-Grad-Ansichten. Durch das optische Prisma kehrt sich die räumliche Ausrichtung seitlich um. Wenn Sie ein Werkzeug nach links bewegen, scheint es, als würde es sich auf dem Bildschirm nach rechts bewegen. Um diesen kniffligen visuellen Wandel sicher zu meistern, bedarf es bewusster Übung.

Bewertungsrahmen: Auswahl des richtigen Anbieters von HD-Kameramodulen

Der Stückpreis sagt nur einen Teil der Beschaffungsgeschichte aus. Sie müssen die Gesamtbauqualität und die Betriebslebensdauer streng bewerten. Konzentrieren Sie sich stark auf die Haltbarkeit der Glasfaser und die Widerstandsfähigkeit des Außenkabels. Eine zuverlässige Das HD-Kameramodul sorgt über viele Jahre hinweg für eine gleichbleibende Bildschärfe. Sie sollten auch die routinemäßigen Anforderungen an die Objektivkalibrierung festlegen. Billige Module verschlechtern sich schnell und müssen ständig ausgetauscht werden.

Befolgen Sie diesen strengen dreistufigen Anbieterüberprüfungsprozess, um zuverlässige Hardware zu sichern:

1. Werksaudit: Überprüfen Sie die internen Qualitätskontrollsysteme gründlich. Überprüfen Sie sorgfältig, ob aktive Compliance-Zertifizierungen vorliegen. Insbesondere für medizinische Anwendungen ist eine strenge Fertigungszertifizierung nach ISO 13485 erforderlich. Dokumentierte Reinraumstandards sind für die optische Klarheit von enormer Bedeutung.

2. Musterprüfung: Besorgen Sie sich frühzeitig erste technische Muster. Führen Sie klinische oder Feldsimulationen aggressiv durch. Bewerten Sie die Stabilität der Bildrate in der Praxis unter intensiver Prozessorbelastung. Überprüfen Sie die Genauigkeit der Brennweite über verschiedene Zielentfernungen hinweg. Messen Sie die Heizleistung nach 60 Minuten Dauerbetrieb.

3. Datentransparenz und Durchlaufzeiten: Überprüfen Sie die tatsächliche Lieferhistorie des Lieferanten. Achten Sie auf dokumentierte Pünktlichkeitsraten von deutlich über 95 %. Durchgängige Lieferketten verhindern massive Engpässe in der nachgelagerten Produktion gänzlich. Fragen Sie nach Referenzen zur weltweiten Versandzuverlässigkeit.

Sourcing-Realitäten: Prototyping, MOQs und Anpassungsrisiken

Die Beschaffung verhält sich beim frühen Prototyping ganz anders als bei der Massenproduktion. Erwarten Sie, dass die Standard-MOQs für Industrie- und Medizinmodule zwischen 50 und 100 Einheiten liegen. In den Prototyping-Phasen werden diese strengen Mindestanforderungen für die Fertigung in der Regel vollständig umgangen. Den Anbietern ist bewusst, dass Ingenieure zunächst kleine Testchargen benötigen.

Standardmäßige kundenspezifische Muster erfordern mäßige Geduld. Das Einstellen exakter Brennweiten nimmt am Fließband Zeit in Anspruch. Durch die Änderung der USB-Kabellänge verlängern sich auch die Produktionszeiten geringfügig. Die Lieferzeit beträgt in der Regel 7 bis 15 Werktage. Es wird wahrscheinlich eine geringe Erstmustergebühr anfallen. Erwarten Sie zunächst eine Zahlung zwischen 50 und 200 US-Dollar. Lieferanten ziehen diese Mustergebühr oft reibungslos von Ihrer eventuellen Großbestellung ab.

Machen Sie sich mit den Grenzen Ihrer Hardware-Anpassung vertraut, bevor Sie mit einem Projekt beginnen. Ein Missverständnis dieser Grenzwerte führt zu kostspieligen Verzögerungen.

• Leicht zu ändernde Grenzen: Kabellänge, maximale LED-Intensität und Ausgangssteckertypen lassen sich leicht ändern. Die Anbieter erledigen diese kleineren Anpassungen schnell. Sie erfordern nur minimale technische Aufsicht.

• Hohe NRE-Kostengrenzen: Die Integration kundenspezifischer alternativer Sensoren erfordert erhebliche einmalige technische Investitionen. Maßgeschneidertes DSP-Tuning (Digital Signal Processing) erfordert ebenfalls hohe technische Vorabkosten. Es dauert Wochen, bis die Anpassung der Farbmatrix für bestimmte menschliche Gewebe perfekt ist. Kundenspezifische Leiterplattenlayouts erfordern komplette Neukonstruktionen.

Abschluss

Das 2,9-mm-Modul, das diesen speziellen optischen Sensor nutzt, stellt einen leistungsstarken Sweet Spot für Forschung und Entwicklung dar. Es vereint extreme physische Miniaturisierung und Bildklarheit auf Diagnoseniveau perfekt in Einklang. Die standardmäßige UVC-Unterstützung eliminiert frustrierende Software-Reibungen vollständig. Sie umgehen dauerhaft die kostspielige Wartung individueller Treiber.

Ingenieure müssen strenge Projektparameter klar definieren, bevor sie fortfahren. Bestimmen Sie sofort Ihre genaue Zielbrennweite. Berechnen Sie Ihre spezifische erforderliche Schärfentiefe (DoF) für präzise Inspektionen. Stellen Sie Ihre Zielsoftwareumgebung frühzeitig fertig. Ergreifen Sie diese umsetzbaren Schritte, bevor Sie teure technische Muster für Integrationstests anfordern. Klare Anforderungen garantieren schnellere Entwicklungszyklen und überlegene Endprodukte.

FAQ

F: Was ist der effektive Brennweitenbereich für ein 2,9-mm-OV2740-Modul?

A: Abhängig vom integrierten Objektiv liegt sie typischerweise zwischen 10 mm und 100 mm. Sie können diesen Abstand entsprechend Ihren Bedürfnissen anpassen. Für die Makroinspektion im Nahbereich sind kürzere Brennweiten erforderlich. Eine breitere Sicht auf den Hohlraum erfordert größere Reichweiten für eine tiefe strukturelle Sichtbarkeit.

F: Benötigt eine 2,9-mm-Mini-USB-Kamera eine externe Aufnahmekarte?

A: Nein, die standardmäßige UVC-Konformität ermöglicht den Betrieb ohne UVC. Die Kamera verarbeitet und überträgt Videodaten direkt über die USB-Schnittstelle. Es leitet Daten nahtlos direkt an die CPU oder GPU des Hostgeräts weiter.

F: Wie wirkt sich die Temperatur auf die kontinuierliche Verwendung eines 2,9-mm-HD-Endoskopmoduls aus?

A: Die Wärmeableitung bleibt eine Hauptherausforderung bei Gehäusen mit weniger als 3 mm Durchmesser. Längerer Gebrauch bei maximaler LED-Helligkeit und 60 Bildern pro Sekunde kann zu thermischem Rauschen führen. Ingenieure müssen während der Forschung und Entwicklung bestimmte Arbeitszyklen bewerten oder wärmeleitende Vergussmaterialien verwenden, um eine Verschlechterung des Sensors zu verhindern.

F: Kann die USB-Verbindung für drahtlose Geräte an WLAN angepasst werden?

A: Ja, Sie können den USB-Ausgang mit einer Wi-Fi-Senderplatine verbinden. Dies führt jedoch zu erheblichen Überlegungen zur Latenz und zum Batterieverbrauch. Sie müssen diese neuen Variablen sorgfältig den strengen betrieblichen Anforderungen Ihres Projekts zuordnen.
