초소형 시각화 도구를 설계하는 엔지니어와 제품 관리자에게 진단 등급의 명확성과 센서 크기의 균형을 맞추는 것은 역사적으로 심각한 타협을 의미했습니다. 제한된 공간에 고해상도 광학 장치를 집어넣으면 종종 어려운 상충 관계가 발생합니다. 우리는 일반적으로 좁은 튜브 안에 카메라를 장착하기 위해 낮은 이미지 품질을 허용합니다.
마이크로 광학 분야의 중요한 변화가 이러한 역학을 변화시키고 있습니다. 그만큼 OCHFA10 센서는 현재 2mm 미만의 새로운 기준을 설정하고 있습니다. 내시경 카메라 시장 임상 및 산업 응용 분야 모두에서 레거시 VGA 센서를 빠르게 추월하고 있습니다.

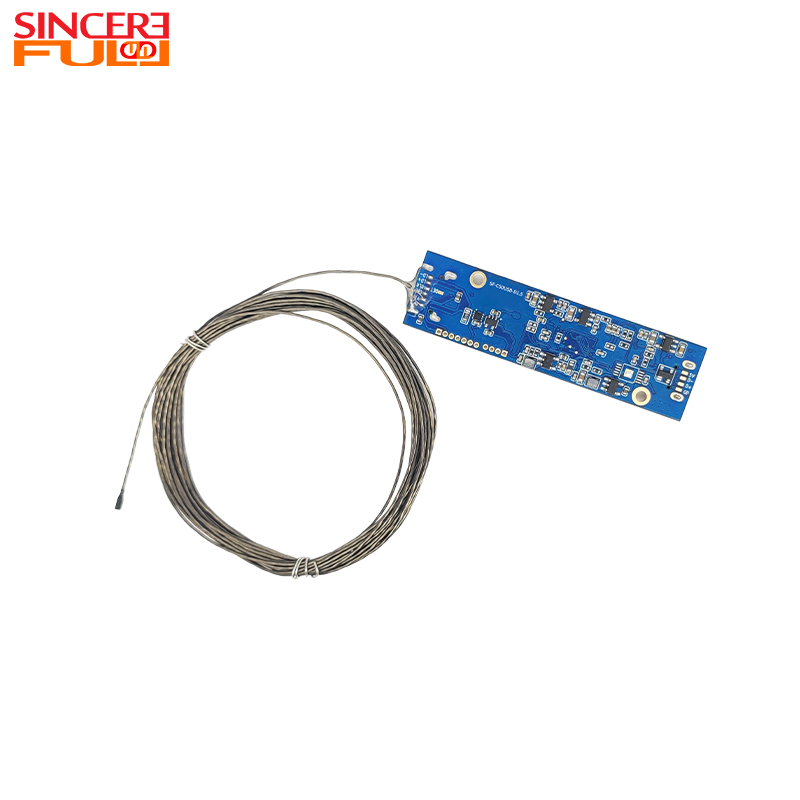

고급 720x720 CMOS 센서와 초광각 렌즈 및 범용 렌즈를 통합하여 USB2.0 카메라 모듈 인터페이스인 이 아키텍처는 하드웨어 제한과 신속한 플랫폼 간 통합 사이의 기존 마찰을 제거합니다. 이 구성이 어떻게 공간적 제약을 해결하면서 여러 플랫폼에 걸쳐 선명하고 안정적인 시각 효과를 제공하는지 알게 될 것입니다.

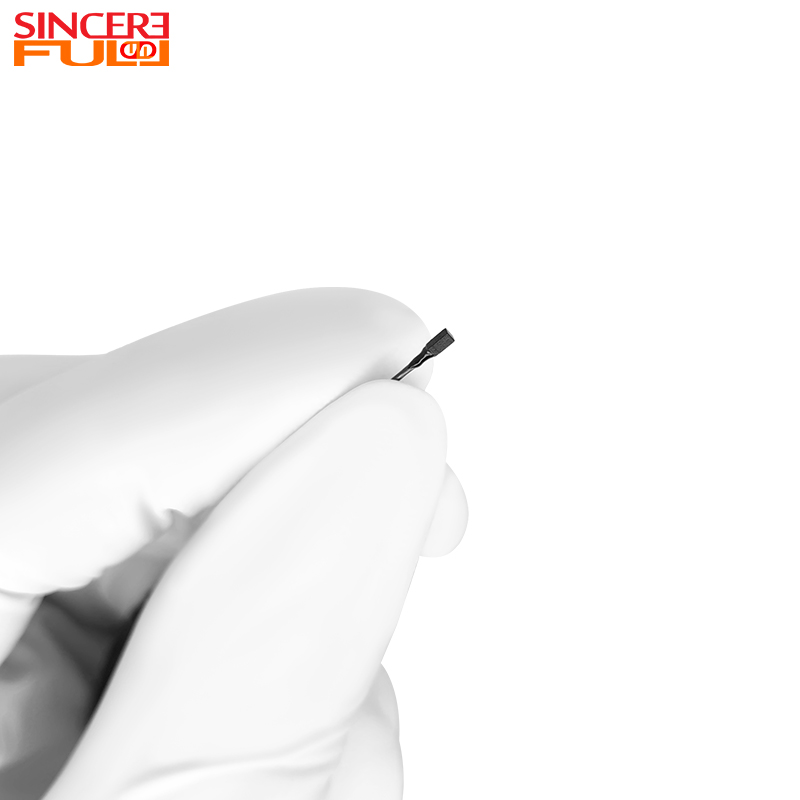

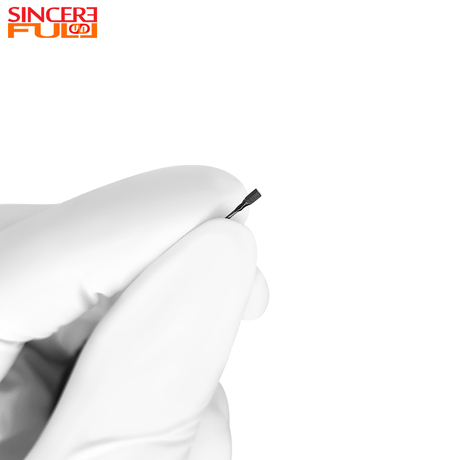

해상도 대 크기: 1.5mm OCHFA10 센서는 ~1.6mm 설치 공간 내에서 30fps에서 720x720 해상도를 제공하여 프로브 직경을 늘리지 않고도 픽셀 밀도(1.008 µm 픽셀 크기)를 최대화합니다.
광학 정밀도: IR 컷 필터와 결합된 초광각 시야각(최대 대각선 123°/수평 86°)과 실제 조직 및 결함 렌더링을 위한 < -11% TV 왜곡이 특징입니다.
원활한 통합: USB 2.0을 통한 기본 UVC 드라이버 프리 지원은 Windows, Linux, macOS, Android 및 임베디드 마더보드 전반에서 즉각적인 호환성을 보장합니다.
임상 및 산업 내구성: IP67 방수 등급 및 의료 등급 멸균(ETO 및 STERRAD)을 지원하여 엄격한 환경에 맞게 제작되었습니다.
초소형 광학 설계자들은 '불가능한 삼각형'으로 알려진 핵심 비즈니스 문제와 끊임없이 싸우고 있습니다. 밀리미터 규모의 치수를 다룰 때 모든 광학 사양을 동시에 최대화할 수는 없습니다. 삼각형은 세 가지 경쟁 요소의 균형을 유지하도록 합니다.
물리적 크기: 카메라 프로브의 절대 외부 직경입니다.
해상도: 미세한 세부 사항을 식별하는 데 필요한 픽셀 수입니다.
저조도 성능: 어둡고 밀폐된 공간에서 선명한 이미지를 캡처하는 기능입니다.
수년 동안 OVM6946과 같은 레거시 모델이 최고의 절충안이었습니다. 그러나 이전 반복에서는 400x400 해상도로 제한되었습니다. 이 160,000픽셀 출력으로 인해 심각한 이미지 선명도 병목 현상이 발생했습니다. 고정밀 진단 절차 또는 상세한 산업 작업에서 400x400은 미묘한 조직 병리 또는 금속의 미세한 골절을 확실하게 식별하는 선명도가 부족합니다.
바로 이 곳이 OCHFA10 센서는 방정식을 변경합니다. 동일한 설치 공간에서 대폭 업그레이드된 720x720 해상도(518,000픽셀 이상)를 달성합니다. 이를 위해 아키텍처는 고급 PureCel®Plus-S 기술을 활용합니다. 이 특정 픽셀 구조는 개별 픽셀을 분리하여 빛 번짐을 방지합니다. 물리적 직경을 1.5mm 확장하지 않고도 더 높은 픽셀 밀도(1.008 µm)를 얻을 수 있습니다.
이렇게 더 높은 밀도로 업그레이드하는 것은 재정적으로 매우 실행 가능합니다. 이러한 생존 가능성은 일회용 내시경 시장에서 특히 분명합니다. 일회용 장치는 교차 감염 위험을 완전히 제거합니다. 그러나 엄격한 단위당 비용 통제가 요구됩니다. 새로운 센서는 확장 가능한 웨이퍼 수준 제조에 의존하기 때문에 제조업체는 일회용 프로브의 생산 비용을 늘리지 않고도 고화질 선명도를 제공할 수 있습니다.
FOV(시야각) 현실을 이해하는 것은 미세 공동을 탐색하는 데 중요합니다. 전문화된 광각 내시경은 일반적으로 수평 86° ~ 대각선 123° FOV를 제공합니다. 이 넓은 뷰는 좁은 공간 내에서 극단적인 물리적 카메라 패닝의 필요성을 최소화합니다. 복잡한 혈관을 탐색하든 복잡한 엔진 노즐을 검사하든 더 넓은 관점을 통해 물리적 조작이 줄어듭니다. 패닝이 적다는 것은 조직 외상이나 장비 손상 위험이 낮다는 것을 의미합니다.
또한 거시적 초점 시너지도 고려해야 합니다. 미세 검사 환경에는 수동 초점 조정을 위한 물리적 깊이가 부족합니다. 이 문제를 해결하기 위해 모듈은 5~50mm 피사계 심도를 활용합니다. 이 고정 초점 범위는 카메라가 바로 전경에 선명한 초점을 유지하도록 보장합니다. 매크로 보기를 보려면 프로브를 50mm 뒤로 당기거나 미세한 세부 사항을 보려면 표면에서 5mm 이내로 밀어 넣을 수 있습니다. 기계적 초점 메커니즘 없이도 이미지가 선명하게 유지됩니다.
색상 충실도와 왜곡 제어는 최종 광학적 장애물을 나타냅니다. 통합 IR 차단 필터의 필요성을 강조해야 합니다. 표준 CMOS 센서는 근적외선에 매우 민감합니다. 필터가 없으면 근적외선 빛이 실제 색상을 씻어내고 빨간색을 보라색으로 바꾸고 대비를 약화시킵니다. 이러한 색상 변화는 미묘한 조직 병리를 식별하거나 산화된 미세 용접을 검사할 때 치명적입니다. 내장된 IR 차단 필터는 실제와 같은 색상 렌더링을 복원합니다.
또한 왜곡 제어를 통해 광학적 무결성을 해결해야 합니다. 어안렌즈는 본질적으로 이미지의 가장자리를 휘게 만듭니다. TV 왜곡을 -11% 미만으로 유지함으로써 광학 장치는 심각한 가장자리 뒤틀림을 줄입니다. 평평하고 수학적으로 정확한 이미지는 직선이 직선으로 나타나도록 보장하며 이는 캐비티 내부의 정확한 공간 측정에 필수적입니다.
소프트웨어 개발로 인해 하드웨어 배포가 지연되는 경우가 많습니다. 표준화 USB 카메라 모듈은 이러한 개발 시간을 획기적으로 줄여줍니다. UVC(Universal Video Class) 표준화를 활용하여 이 모듈은 독점 드라이버가 필요하지 않습니다. 플러그를 꽂으면 호스트 운영 체제가 즉시 이를 인식합니다. 이 기본 드라이버 프리 지원은 Windows, Linux, macOS, Android 및 다양한 임베디드 마더보드를 포함한 다양한 시스템에서 즉각적인 기능을 보장합니다.
여기서 대역폭과 데이터 효율성은 시너지 효과를 발휘합니다. 고해상도 비디오 데이터에는 안정적인 대역폭이 필요합니다. 초당 30프레임의 720x720 출력은 USB 2.0 제한 사항과 완벽하게 일치합니다. 센서 스트림은 복잡한 온보드 데이터 압축 없이 효율적으로 연결을 포화시킵니다. 과도한 압축을 우회하면 비디오 대기 시간이 제거됩니다. 정확한 수동 조작 중에는 타협할 수 없는 실시간 시각적 피드백을 경험할 수 있습니다.
열 및 전력 관리는 또 다른 중요한 이점입니다. 지속적인 영상 전송에는 열이 발생합니다. 연속 사용 시나리오에서 프로브 가열은 심각한 위험을 초래합니다. 프로브가 너무 뜨거워지면 민감한 생물학적 조직이 손상되거나 제한된 산업 공간에서 내부 전자 장치의 성능이 저하될 수 있습니다.
모듈은 이러한 위험을 완화하기 위해 매우 효율적으로 작동합니다. 센서 전력에는 약 25mW만 필요하므로 시스템 수준의 전력 소비는 약 80mW로 유지됩니다. 이러한 초저열 출력은 환자의 편안함을 보장하고 장기간의 검사 절차 중에도 섬세한 내부 구성 요소를 보호합니다.
기술적인 매개변수 |
사양 |
운영상의 이점 |
|---|---|---|
규약 |
USB 2.0을 통한 UVC |
제로 드라이버 설치; 즉각적인 크로스 플랫폼 사용. |
데이터 출력 |
720x720 @ 30fps |
과도한 압축 없이 지연 시간 없는 비디오. |
전력 소비 |
~80mW(시스템 수준) |
최소한의 열 발생; 조직 접촉에 안전합니다. |
하드웨어가 작업 환경에서 살아남지 못하면 하드웨어가 빨리 고장납니다. 의료 멸균 표준은 가장 어려운 과제를 제시합니다. 재사용 가능 또는 반 재사용 가능 의료 기기는 감염을 예방하기 위해 엄격한 위생 프로토콜을 거쳐야 합니다. 이 센서는 중요한 의료 프로토콜과의 강력한 호환성을 보여줍니다. 특히 ETO(Ethylene Oxide) 가스 및 STERRAD(과산화수소 플라즈마) 멸균을 견딜 수 있습니다. 반응성이 높은 이러한 저온 멸균 방법은 현대 병원 장비 규정 준수를 위해 타협할 수 없습니다.
산업의 견고함은 완전히 다른 유형의 탄력성을 요구합니다. 안 검사 카메라는 물리적 충격, 진동, 잔해에 직면합니다. 생존을 위해 이러한 모듈은 강철 케이스와 정밀한 제조에 의존합니다. 미세한 먼지 오염을 방지하기 위해 Class 10/100 COB(Chip-on-Board) 클린룸 내부에 구축되었습니다. 또한 통합에는 AA(Active Alignment)가 사용됩니다. 이 프로세스에서는 로봇 공학을 사용하여 구조적 접착제가 경화되기 전에 센서 위에 렌즈를 완벽하게 중앙에 배치합니다. Active Alignment는 반복적인 물리적 충격에도 불구하고 광축을 견고하게 유지합니다.
또한 IP67 방수 등급도 검증해야 합니다. 진정한 IP67 등급은 실제 응용 분야를 대폭 확장합니다. 모듈을 표준 건조 환경에서 까다롭고 유체가 많이 사용되는 작업으로 전환합니다.
다음은 IP67 기능을 특정 열악한 환경에 매핑하는 요약 차트입니다.
애플리케이션 도메인 |
환경적 도전 |
IP67 혜택 |
|---|---|---|
임상외과 |
식염수 세척 및 체액. |
활성 유체 관개 중에 액체 유입을 방지합니다. |
수중정비 |
장비 점검 중 침수. |
최대 1미터 깊이의 단기 침수에도 견딜 수 있습니다. |
자동차 검사 |
오일, 냉각수 및 유압 파이프 누출. |
좁은 파이프에 화학 물질이 튀거나 액체가 침수되는 것을 방지합니다. |
엔지니어링 팀은 마이크로 카메라를 최종 후보로 선정할 때 간결한 평가 렌즈가 필요합니다. 특정 제약 조건을 올바른 센서와 일치시키기 위해 명확한 시나리오 매핑 접근 방식을 권장합니다.
먼저, 크기가 중요한 초최소 침습적 애플리케이션을 평가합니다. 여기서는 1.5mm의 설치 공간이 엄격한 기준점 역할을 합니다. 예를 들어, 의료용 카테터의 크기는 종종 6프렌치가 2mm인 프렌치 스케일로 결정됩니다. 2mm 튜브 내부에 카메라, 조명 소스 및 작업 채널을 장착하려면 카메라 모듈 자체가 1.5mm 이하로 단단히 고정되어야 합니다. 마찬가지로, 항공우주 제조 분야의 초미세 기계식 노즐은 1.6mm보다 큰 프로브를 거부합니다.
둘째, 비용과 명확성의 균형을 맞추는 범용 애플리케이션을 평가합니다. 대상 튜브 직경이 4mm를 초과하는 경우 표준 1/9' 센서를 배포할 수 있습니다. 그러나 물리적 공간이 2mm 미만으로 줄어들었지만 여전히 더 큰 센서의 720p 선명도가 필요한 경우 고급 마이크로 센서 배포가 필수가 됩니다.
마지막으로 엔지니어링 구매자는 원시 사양 그 이상을 살펴봐야 합니다. 공급망 안정성과 제조 수명은 해결만큼이나 중요합니다. OEM의 조립 능력을 적극적으로 검증해야 합니다. 고급 SMT(표면 실장 기술) 및 AA(능동 정렬) 프로세스를 사내에서 운영하는지 확인하세요. 대규모 기업 출시를 시작하기 전에 장기 보증과 안정적인 지원 약속을 확보하는 것이 필수적입니다.
초소형 시각화 도구를 배포하는 데 더 이상 이미지 품질을 희생할 필요가 없습니다. 그만큼 USB 내시경 카메라 모듈은 엄격한 공간 제약과 진단 등급 이미지 선명도 사이의 오래된 갈등을 효과적으로 해결합니다. 레거시 모델의 픽셀 밀도를 두 배로 늘리고 표준화된 UVC 연결을 추가함으로써 광학 성능과 소프트웨어 통합을 모두 간소화합니다.
2mm 미만의 설치 공간 내에서 720x720 선명도를 확보합니다.
기본 UVC 지원은 지루한 드라이버 개발 주기를 제거합니다.
견고한 IP67 및 멸균 기능은 적대적인 환경에서도 생존을 보장합니다.
하드웨어 설계자와 조달팀은 즉각적인 조치를 취해야 합니다. 지금 바로 평가 키트를 요청하시기 바랍니다. 특정 맞춤형 하우징 내부의 UVC 호환성, 피사계 심도 및 열 성능을 철저하게 테스트하려면 모듈 통합 전문가에게 직접 문의하세요.
A: 귀하의 선택은 전적으로 작업 환경에 달려 있습니다. 튜브가 더 좁을수록 패닝 없이 측벽을 동시에 캡처하려면 더 넓은 각도(예: 120°)가 필요합니다. 반대로 개방형 공동에서 먼 거리의 표적 관찰은 과도한 공간 왜곡을 방지하기 위해 더 좁은 FOV(약 80°)를 통해 이점을 얻을 수 있습니다.
A: 아니요. 기본 UVC(Universal Video Class) 준수 기능을 갖추고 있습니다. 모듈은 완전히 플러그 앤 플레이로 작동합니다. 사용자 정의 드라이버를 설치하지 않고도 Windows, Mac, Linux 및 Android 시스템 전반의 표준 기본 카메라 애플리케이션과 즉시 작동합니다.
A: 대량의 웨이퍼 수준 제조 확장성을 활용합니다. 이 프로세스는 고화질 해상도를 제공하는 동시에 생산 비용을 낮게 유지합니다. 매우 낮은 열 출력과 안정적인 색상 성능이 결합되면 일회용 도구로 경제적으로나 임상적으로 실행 가능해집니다.
답: 그렇습니다. 제조 공정에서는 AA(Active Alignment)를 활용하여 렌즈를 고정하기 전에 렌즈를 완벽하게 중앙에 배치합니다. 견고한 강철 케이스와 결합된 이 프로세스는 광학적 이동을 방지하여 높은 물리적 스트레스와 진동 속에서도 이미지를 안정적으로 유지합니다.
