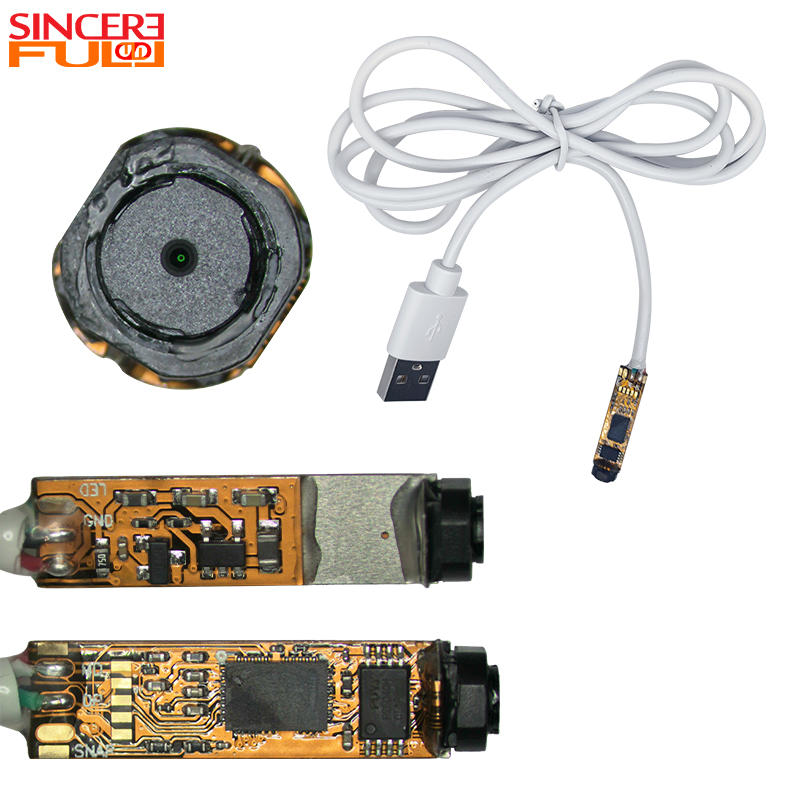

SF-C2015USB-1080P-D7 (강철 덮개 및 LED 제외)
진심으로
|
이 7mm 직경 1080P HD 이미지 고정 초점 저왜곡 USB2.0 인터페이스 내시경 카메라 모듈은 중단거리, 고정밀 이미징 및 다중 플랫폼 통합 시나리오에 특화된 1/5인치 CMOS 센서(2MP, 1920×1080)가 장착된 내시경 카메라 모듈입니다. 직경 7mm, 길이 28.3mm로 컴팩트하고 다양한 장치에 쉽게 통합할 수 있으며, 2MP 해상도의 1080P@30fps(MJPEG) 출력은 부드럽고 선명한 이미지를 제공하여 상세한 분석을 보장하여 고정밀 식별 요구 사항을 충족합니다. 왜곡이 1% 미만인 경우 기하학적 이미지 오류를 엄격하게 제어하고 실제 물체 모양을 복원하며 측정 및 감지 정밀도를 보장합니다. 2.63mm 초점 거리, F2.8 조리개 및 60° 대각선 화각을 갖춘 30-50mm 고정 초점은 추가 디버깅 없이 일반적으로 사용되는 간격 내에서 안정적이고 일관된 이미징을 보장합니다. YUV2/MJPEG 출력이 있는 6PIN USB2.0 인터페이스(LED 전원 공급 장치 포함)를 채택하고 UVC 프로토콜이 내장되어 Windows, Linux 및 Android 시스템과의 플러그 앤 플레이 호환성을 지원하여 통합 임계값을 크게 낮춥니다. -10℃~50℃ 내에서 작동하여 다양한 환경에서 안정적인 성능을 보장하고 RoHS 표준을 준수하며 소형화, 고정밀도 및 다중 플랫폼 적응성의 균형을 유지하여 고정밀 이미징 및 통합 요구 사항에 완벽하게 맞습니다.
|
 |
1.1080P HD 출력: 2MP 이미징, 1080P@30fps 부드러운 출력, 고정밀 식별 요구 사항 충족.
2.초저 왜곡(<1%): 기하학적 오류를 엄격하게 제어하고 실제 모양을 복원하며 측정 정밀도를 보장합니다.
3.USB 플러그 앤 플레이: Windows/Linux/Android와 직접 호환되는 내장형 UVC 프로토콜로 통합 임계값을 낮춥니다.
4. 고정 초점: 30-50mm 고정 초점, 추가 디버깅 없이 간격 내에서 안정적인 이미징.
제품명 |
7mm 직경 USB2.0 내시경 카메라 모듈 |
F.NO |
2.8 |
| 초점 길이 | 2.63mm |
| 픽셀 |
2MP |
| 픽셀 크기 | 1.6μm |
| 해결 | 1920H*1080V |
시야(D) |
60° |
광학 필터 |
적외선 절단 필터 |
초점 범위 |
30mm~50mm |
지름 |
7mm |
| 왜곡 | <1% |
커넥터 |
USB 5핀 |
초점 유형 |
고정 초점 |
출력 형식 |
YUV2/MJPEG |
상표 |
진심으로 |
1. 정밀 감지: 초저 왜곡 및 HD 품질 덕분에 근거리 HD 식별 및 미세 부품, 납땜 접합 및 표면 결함 측정에 사용할 수 있습니다.
2.임베디드 비전 시스템: 산업용 컴퓨터 및 스마트 장치용 내장 이미징 모듈 역할을 할 수 있으며 다중 플랫폼 통합에 적합합니다.
3. 휴대용 탐지 장비: 휴대용 도구에 장착할 수 있어 현장에서 신속한 이미징 및 결함 위치를 실현할 수 있습니다.
4. 근거리 이미지 수집: 제품 세부 정보 및 구성 요소 상태의 HD 녹화 및 보관에 사용할 수 있습니다.
이는 센서 과열, 신호 전송 간섭 또는 저조도 조건에서 지나치게 높은 ISO로 인해 발생할 수 있습니다. 방열 설계, 케이블 차폐를 확인하거나 소음 감소 모드를 활성화해야 합니다.
예. 28.3mm(L) × 7.0mm(OD) 슬림 프로파일 디자인은 좁은 튜브와 제한된 공간에 쉽게 통합되도록 설계되었습니다.
4.측정 작업 시 왜곡 측면에서 이미지 품질은 어떻게 유지됩니까?
광학 성능은 1% 미만의 TV 왜곡으로 엄격하게 제어되어 60° FOV 내에서 검사 및 기본 측정 작업의 기하학적 정확도를 보장합니다.
