SF-C50USB-D2.0
誠実第一

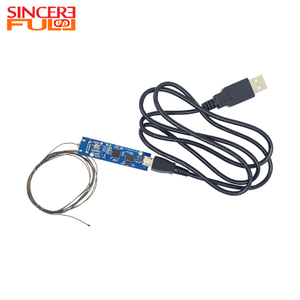

高精度イメージング ソリューションの大手メーカーおよびサプライヤーとして、当社は OCHFA10 CMOS センサー、直径 2.0 mm、USB2.0 UVC ドライバー、無料広角内視鏡カメラ モジュールを紹介します。極端な空間的制約に合わせて設計されたこのイメージング ユニットは、狭い環境でも優れた鮮明さを実現し、診断および検査システムが最高のパフォーマンスで動作することを保証します。

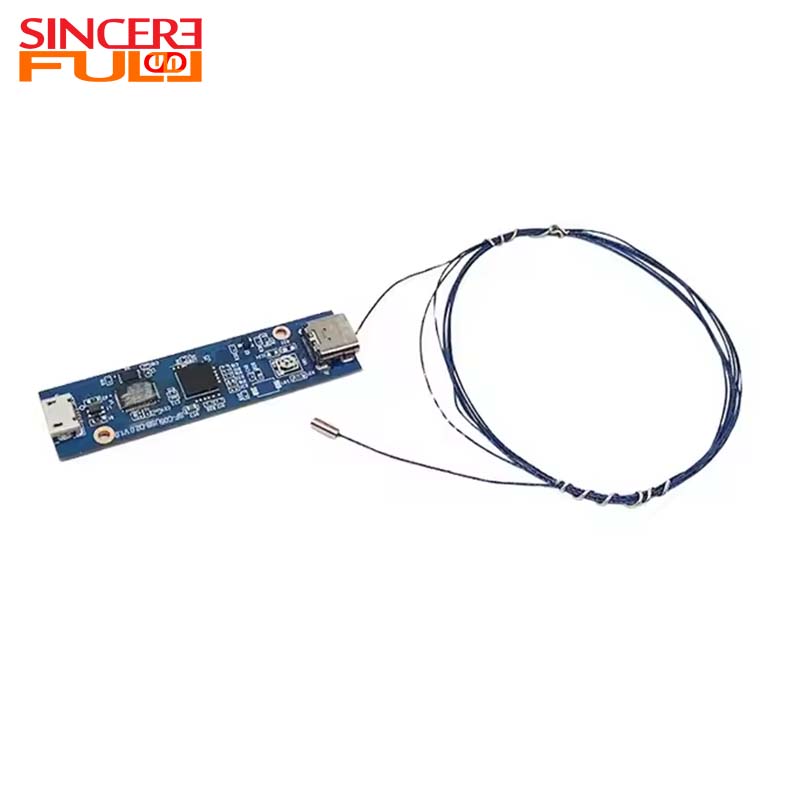

複雑な微細検査に対処するには、小型化と妥協のない視覚的忠実性をシームレスに融合する光学機器が必要です。 OCHFA10 CMOS センサー 2.0mm 直径 USB2.0 UVC ドライバー無料広角内視鏡カメラ モジュールは、高度な診断および検査システムの視覚的コアとして機能するように細心の注意を払って作られています。モジュールを取り扱うと、マイクロプローブの滑らかで弾力性のある仕上げに精密なエンジニアリングがすぐにわかります。引っかかったり摩擦による損傷を引き起こすことなく、制限されたチャネルを難なく滑るように設計されています。一体化された 1.5 メートルの接続ラインは堅牢でありながら柔軟性が高く、複雑な物理的操作中に耐久性の触感による安心感を提供します。
細心の注意を払って調整された 4 つの 0402 LED フィル ライトで照らされたこのモジュールは、最も暗いマイクロキャビティを突き抜け、きれいで均一な輝きを放ち、複雑な表面テクスチャや微細な構造異常を明らかにします。超薄型 2.0 mm のハウジングに収められた光学レンズは、驚くべき効率で光を捉え、小型カメラにありがちなかすんだアーチファクトのない鮮明でコントラストの高い画像に変換します。すべてのコンポーネントは工業用グレードの IP68 規格に準拠して密閉されており、液体で満たされたパイプに水没した場合でも、蒸気滅菌の高熱と圧力にさらされた場合でも、モジュールはその構造的完全性と完璧な性能を維持します。
このデバイスは単なるカメラではありません。これは診断機能を拡張する重要な機能です。従来のサイズと互換性の障壁を排除することで、オペレー

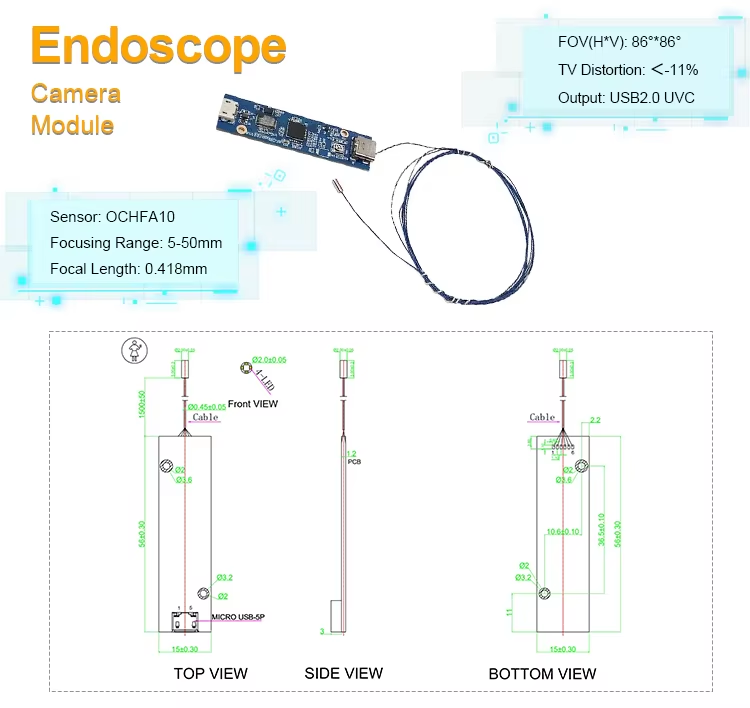

| 製品名 | 医療用内視鏡カメラモジュール |
| イメージセンサー | OCHFA10 CMOSセンサー |
| プローブ直径 | 2.0±0.05mm |
| ピクセル | 1MP |
| 視野 (FOV) | 86°×86°の対称FOV |
| 合焦範囲 | 5～50mm（近距離）/10～100mm |
| 焦点距離 | 0.418mm |
| F いいえ | 5.0 |
| テレビの歪み | <-11% |
| 照明 | 4 つの統合された 0402 LED フィルライト |
| インタフェース | マイクロUSB 5P(USB2.0) |
| プロトコル | UVC ドライバー不要 (プラグアンドプレイ) |
| 電源 | USB 5V |
| ケーブル長 | 1.5 メートル (標準) / 10 ～ 30 メートル (産業用パイプライン用にカスタマイズ可能) |
| 防水定格 | IP68 |
| 殺菌 | 134℃蒸気滅菌対応 |
| ケーブルの材質 | 金属編組補強/ケブラー引張層による耐屈曲性 (オプション) |
| 認証 | RoHS準拠 |
高性能イメージングを限られたスペースに統合するには、単に設置面積が小さいだけでは不十分です。光学、照明、データ伝送を慎重に統合する必要があります。このモジュールは、機器のセットアップとメンテナンスに必要な時間を大幅に短縮しながら、診断の精度を高めるように設計されています。
このイメージング ソリューションの運用上の影響を十分に理解するには、このソリューションを複雑な検査タスクの革新的なツールにする具体的なエンジニアリングの側面を検討することが不可欠です。マイクロビジュアル探索中に直面する最も永続的な課題を解決するために、各側面が最適化されています。

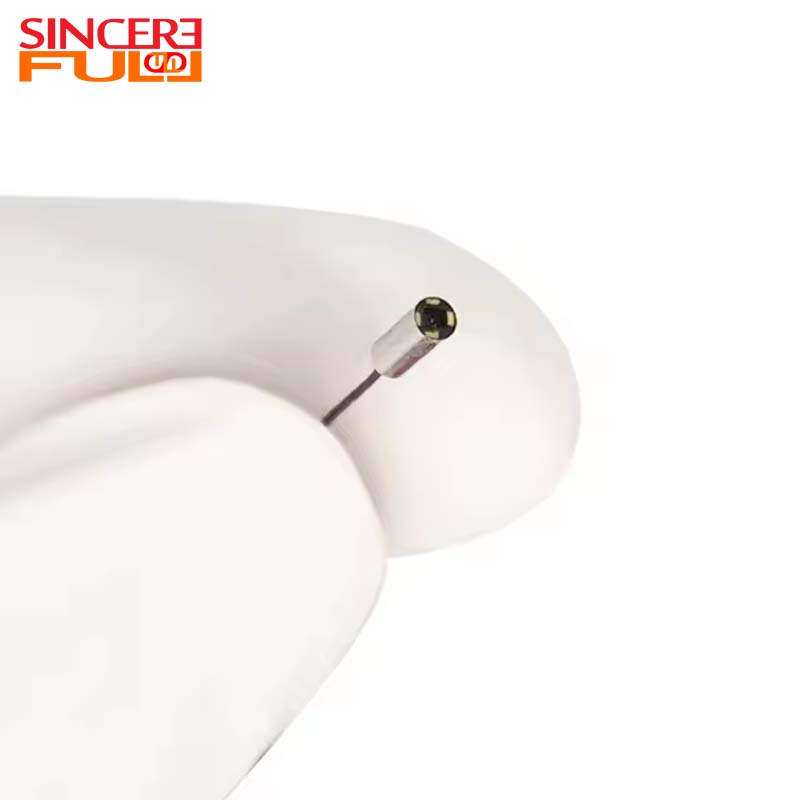

多くの場合、制限された環境に視覚的にアクセスできるようにすることが、診断手順の主なボトルネックになります。超極小の 2.0±0.05mm プローブ直径は、これらの物理的制限を回避するために細心の注意を払って設計されています。この非常に細いプロファイルにより、従来の画像機器では侵入できない極薄の工業用チャネル、繊細なマイクロキャビティ、複雑な内部構造への広範囲の侵入が保証され、破壊的な解体の必要性が大幅に減少します。
視覚データの価値は、その鮮明さによって決まります。高度な OCHFA10 CMOS センサーを搭載したこのモジュールは、細部まで不明瞭にならない 1MP 高解像度画像をキャプチャします。専用の 5 ～ 50 mm 近距離焦点合わせ機能は、特に微小距離向けに調整されており、テクスチャや構造のニュアンスがカミソリのような精度でレンダリングされることを保証し、重要な評価に必要な決定的な視覚的証拠を提供します。
ソフトウェアの構成に費やした時間は時間のロスになります。このモジュールは、Micro USB 5P インターフェイスとユニバーサル UVC ドライバー不要プロトコルを組み合わせて利用することで、複雑なインストール手順を排除します。多数のオペレーティング システムやハードウェア プラットフォームを瞬時に認識できるため、機器インテグレーターやオペレーターはカメラをすぐに導入でき、プロジェクトのタイムラインを加速し、技術的なオーバーヘッドを削減できます。
現場で機器に障害が発生すると、業務が中断され、コストが膨らみます。過酷な条件に耐えるように設計されたこのモジュールは、IP68 の防水定格を誇り、134°C の蒸気滅菌プロセスと完全に互換性があります。さらに、金属編組補強材とオプションのケブラー引張層で強化された耐屈曲ケーブルを利用できるため、機械的ストレスに対する優れた耐性が保証され、毎日の厳しい使用下でも信頼性の高い長い耐用年数が保証されます。
多用途性は優れたデザインの特徴です。このモジュールは、要求の厳しいさまざまな分野にわたる重要なビジュアル エンジンとして機能します。マイクロパイプラインの内部欠陥検出、チップはんだ接合部の正確な非破壊検査に優れており、ポータブルなハンドヘルドマイクロ検出装置に不可欠なイメージングコアとして機能し、運用環境の特定の診断要件にシームレスに適応します。
標準的なソリューションが高度に専門化された要件に適合することはほとんどありません。当社は、カスタマイズされた LED 構成とともに、深水路探査用に 1.5 メートルから最大 30 メートルまでの範囲の適応可能なケーブル長を含む、広範なカスタマイズ オプションを提供します。このモジュールは、RoHS 環境および安全基準への厳格な準拠と相まって、完全な規制遵守を維持し、強力なサプライ チェーンの信頼を構築しながら、お客様独自のシステムに完璧に統合します。
高精度光学コンポーネントの適切な製造パートナーを選択することは、最終診断システムの全体的な成功と信頼性に影響を与える重要な決定です。当社は、単なる製品ではなく、お客様の運用能力と市場競争力を強化する包括的なイメージングの利点を提供することに尽力しています。
標準的な長方形の視野では、円形パイプの端が切り取られたり、全周を見るためにオペレータが常にプローブを回転させたりする必要があることがよくあります。 86°×86° の対称 FOV は正方形のイメージング フレームを作成し、一目でより多くの内部表面積を自然に取り囲みます。これにより、プローブの操作にかかる時間が短縮され、周辺の死角に隠れた重大な欠陥を見逃すリスクが大幅に最小限に抑えられます。
遅延や信号損失なしに高解像度ビデオ データを長距離伝送するには、特殊なケーブル アーキテクチャが必要です。延長された長さの場合は、電磁干渉を防ぐために厳重にシールドされた内部配線を使用します。さらに、プレミアム導電性素材と最適化された信号増幅プロトコルの統合により、最大 30 メートルの距離でも 1MP ビデオ フィードが鮮明で安定したリアルタイム性を維持します。
はい、モジュールは高い環境回復力を実現するように設計されています。 IP68 の防水定格を超えて、外部ハウジングと接続ケーブルの保護シースは化学的に不活性なポリマーで作られています。この堅牢な材料の選択により、深溝検査中に頻繁に遭遇する一般的な工業用潤滑剤、低刺激性溶剤、腐食性流体にさらされた場合でも、劣化、膨潤、脆化が防止されます。
このモジュールは、特殊な耐高温接着剤と熱安定性の光学ガラスを使用して構築されています。内部 CMOS センサーは、極度の湿気や圧力変動から隔離される保護チャンバー内に密閉されています。この細心の注意を払ったエンジニアリングにより、134°C の蒸気滅菌サイクルを繰り返してもレンズの曇り、センサーの劣化、構造の歪みが発生せず、長期にわたる画像の忠実度が維持されます。
このモジュールは、USB 5V 電源を介して一貫した高品質の照明ベースラインを提供しますが、標準の PWM (パルス幅変調) コントローラーを包括的なシステム ハードウェアに統合することで、動的な輝度制御を簡単に実現できます。これにより、オペレータは LED 出力をリアルタイムでシームレスに減光したり強化したりすることができ、反射率の高い金属表面のぎらつきを防ぎ、さまざまな検査環境に合わせてコントラストを最適化できます。
