SF-C2015USB-1080P-D8
誠実第一
|

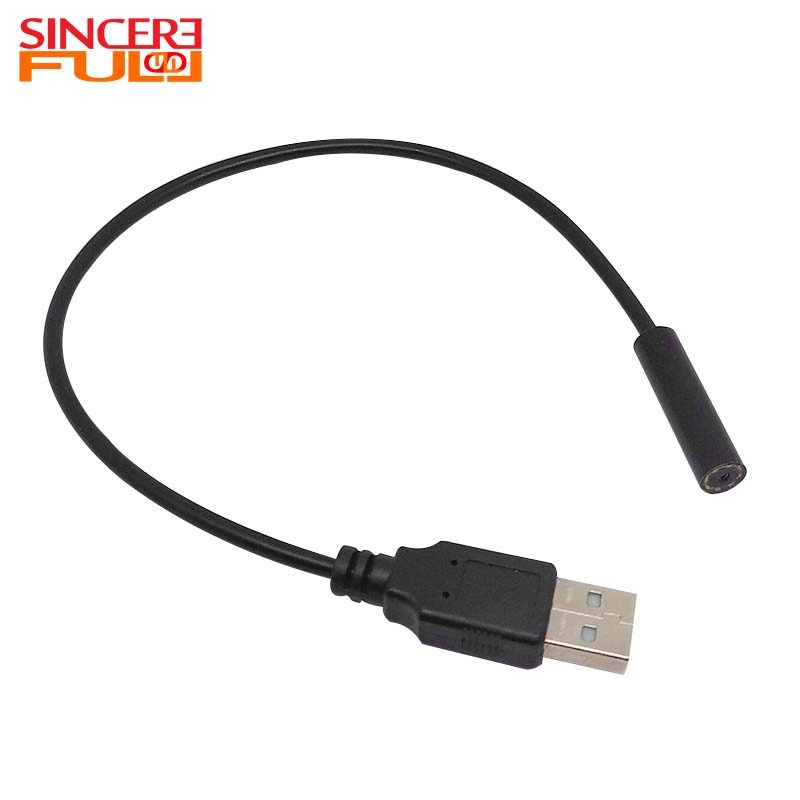

この 8.0mm 2MP 1080P 内視鏡カメラ モジュールは、より大型のフロントエンド構造でフル HD 画像出力を必要とする検査装置向けです。 60°の対角視野と 30 ～ 50 mm の焦点範囲は、ターゲットが比較的定義された距離範囲内に留まる、制御された近距離検査に適しています。
USB2.0 出力は、Type-C または USB Type-A ケーブル オプションを介して接続でき、局所照明が必要な密閉空間には、オプションの 8 個の LED 構成が利用可能です。 違い: このモデルは、最小フロントエンド直径や超広視野範囲よりも 1080P 画像の詳細と Type-C/USB ホスト接続を優先するデバイスに適しています。 |
 |
選択要件 |
標準構成 |
選択メモ |
使用可能な直径 |
フロントエンド外径8.0mm |
デバイスがより大きな 8 mm 構造に対応できることを確認します。 |
画像要件 |
2MP / 1080P |
極端な小型化よりもフル HD のディテールが重要な場合は、このモデルを使用してください。 |
作動距離 |
30～50mm |
定義された近距離間隔に最適です。この範囲外では別の光学セットアップが必要です。 |
フィールドカバレッジ |
D60° |
より狭いビューで必要なターゲットの詳細とカバレッジが提供されることを確認します。 |
点灯 |
オプションの 8 × 0402 LED |
デバイスに統合照明が必要かどうか、およびターゲット表面の反射率を確認します。 |
ホスト接続 |
USB2.0; Type-C または USB Type-A ケーブルのオプション |
ホストコネクタ、USBの役割、ソフトウェア環境を確認してください。 |
1080P 画像出力 — 近距離検査用に VGA/720P クラスのモジュールよりも詳細な画像を提供します。
30 ～ 50 mm の焦点範囲 — 制御された再現可能なターゲット距離による検査タスクをサポートします。
60° 対角視野 — 超広範囲をカバーするよりも、より集中した表示領域を優先します。
オプションの 8 個の LED 照明 — 外部光が制限されている場合に、局所的な照明を提供できます。
Type-C / USB Type-A ケーブル オプション — デバイス インターフェイス レイアウトに基づいてホスト接続を選択できます。
このモジュールは、デバイスが比較的狭い 30 ～ 50 mm の距離ウィンドウ内でターゲットを維持でき、1080P ディテールを重視する場合に最も適しています。ターゲットの距離が大きく変化する場合、またはデバイスが非常に小さなフロントエンド直径を必要とする場合には、あまり適していません。したがって、選択の決定は、画像の詳細、作動距離、利用可能な機械的スペースを総合的に考慮して開始する必要があります。
製品名 |
2MP 1080P 8mm HD 医療検査内視鏡カメラモジュール |
センサー |
CMOSセンサー |
センサーサイズ |
1/5インチ |
直径 |
8.0mm |
焦点距離 |
2.63mm |
インタフェース |
USB2.0 |
Fナンバー |
F2.8 |
視野 |
D60° |
テレビの歪み |
＜1% |
合焦範囲 |
0402 高輝度 LED 8 個 |
| オプションのLED | 独立した内視鏡カメラモジュール |
| 出力インターフェース | USB2.0 |
| 互換性のあるコネクタ | タイプC、USBタイプA |
| 柔軟なケーブル長 | 230±10mm |
1. ポータブル 1080P 検査カメラ — このモジュールは、8mm フロントエンドに対応し、1080P の詳細を必要とするハンドヘルドまたはポータブル デバイスに適しています。ホストコネクタとターゲット距離を確認してください。
2. 電子アセンブリ検査装置 — 30 ～ 50 mm の範囲と 1080P 出力により、制御された距離でのコンポーネントまたはアセンブリの視覚チェックをサポートできます。必要なフィールドの範囲を確認します。
3. 機器キャビティ検査ツール — エンクロージャ内でフル HD ビューが必要な、より大きなアクセス開口部に適しています。点灯とメカクリアランス8mmを確認してください。
4. USB Type-C 検査端子 — USB2.0 イメージングを使用しながら、ホスト側で Type-C を公開するデバイスに統合できます。 USB の役割、電源、およびソフトウェアのサポートを確認します。

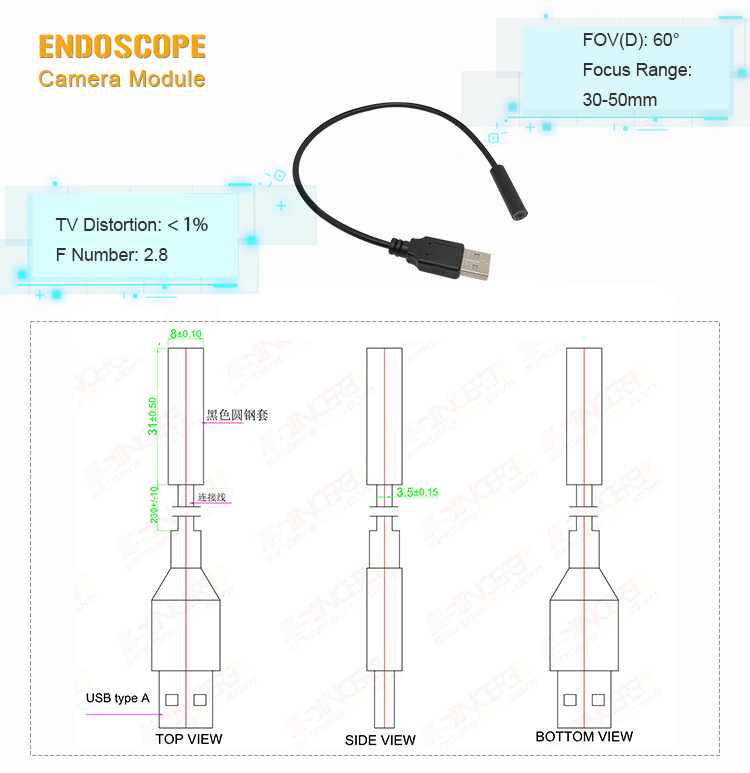

1. 機械的エンベロープ: 外径 8mm またはフロントエンドの長さ 31mm がデバイスに適合しない場合は、機械的要件を見直す必要があります。使用可能な直径、挿入深さ、および組立図をお知らせください。
2. 作動距離と FOV: 30 ～ 50 mm の範囲または 60° の視野がターゲットと一致しない場合は、光学要件を評価できます。ターゲットのサイズと最も近い/最も遠い距離を入力してください。
3. ホスト コネクタとケーブル: Type-C または USB Type-A が希望するホスト接続ではない場合は、ケーブルとコネクタの方向を見直すことができます。コネクタの優先設定、ケーブルルート、ホストの場所を入力してください。
4. 照明: オプションの 8 個の LED 照明が必要な場合は、ターゲットの反射率、電力バジェット、および輝度制御のニーズに合わせて LED の統合を検討する必要があります。
最終的な構成は、量産前にエンジニアリングレビューとサンプル検証を通じて確認する必要があります。
1. このモデルは主に超狭いスペース用ですか?
いいえ、その主な価値は 1080P 画像の詳細と便利な USB ホスト接続です。フロントエンドの外径は8mmです。
2. 推奨される作動距離はどれくらいですか?
確認された焦点距離は 30 ～ 50 mm であるため、標準評価では、デバイスはこの範囲内にターゲットを維持する必要があります。
3. Type-C をホストデバイスで直接使用できますか?
Type-C ケーブル オプションも利用できますが、ホスト USB の役割、電源、およびアプリケーション ソフトウェアがカメラ接続をサポートしている必要があります。
4. 8 個の LED は標準ですか?
8 個の LED 構成はオプションであり、照明環境に応じて選択する必要があります。
5. 本番前に何をテストする必要がありますか?
機械的なフィット感、1080P 出力、作動距離、フィールドカバー範囲、照明、および実際の Type-C/USB ホスト接続はすべてサンプルで検証する必要があります。
CTA
利用可能なフロントエンド スペース、ターゲット距離、必要な画像の詳細、フィールド カバレッジ、照明条件、ケーブル ルート、ホスト コネクタを送信してください。その後、デバイスの標準 8mm 1080P 構成を評価できます。
