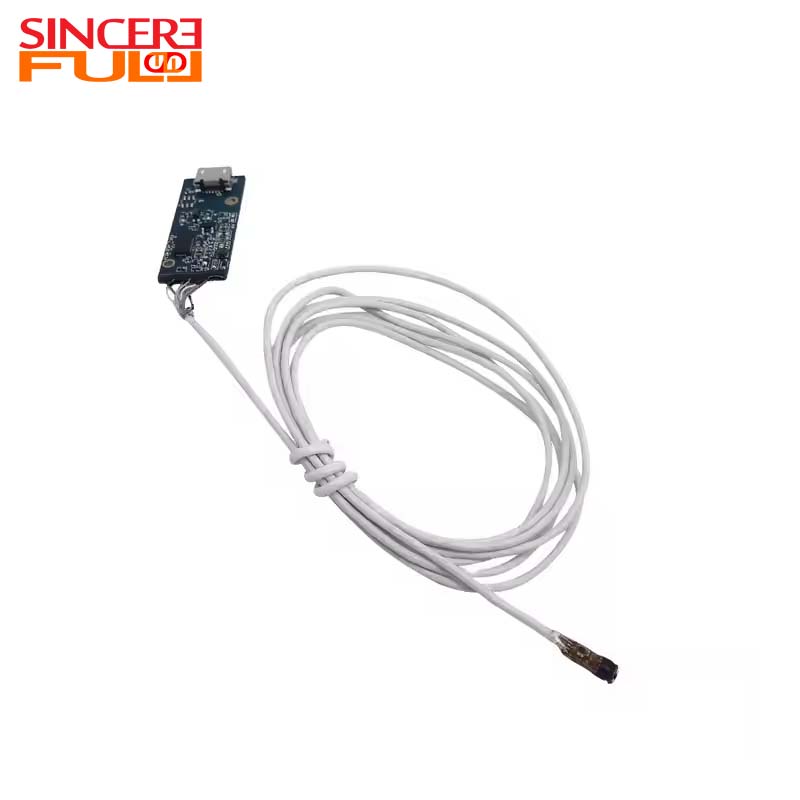

3.6mm USB2.0 VGA センサー内視鏡カメラモジュール

VGAセンサーを搭載した内視鏡カメラモジュールです。その中心的な光学パラメータには、90°の視野 (FOV)、1.074mm の焦点距離、および -5.5% 未満の歪みが含まれます。 F 値 3.58 により、暗い環境でも十分な光を取り込み、画像の使いやすさを維持します。 90°の広角レンズと1.074mmの短い焦点距離の組み合わせにより、非常に近い撮影距離でも広大な景色を捉えることができます。 -5.5% 未満のバレル歪みは画像エッジの歪みを効果的に制御し、限られたスペースでのパノラマ観察に最適です。このモジュールは 12.2mm × 4.4mm × 3.6mm のコンパクトな寸法で、医療用内視鏡、産業用パイプライン検査装置、マイクロロボット ビジョン システムにシームレスに統合されます。低侵襲手術や内部機器の検査中に歪みのない広視野のリアルタイム画像を提供し、オペレーターが状態を正確に評価できるようにします。

製品の利点 ◢

1.歪みゼロの広い視野： 歪みが-5.5%未満の90°広角レンズの組み合わせにより、狭い空間でも鮮明で歪みのないパノラマビューを実現し、死角がありません。

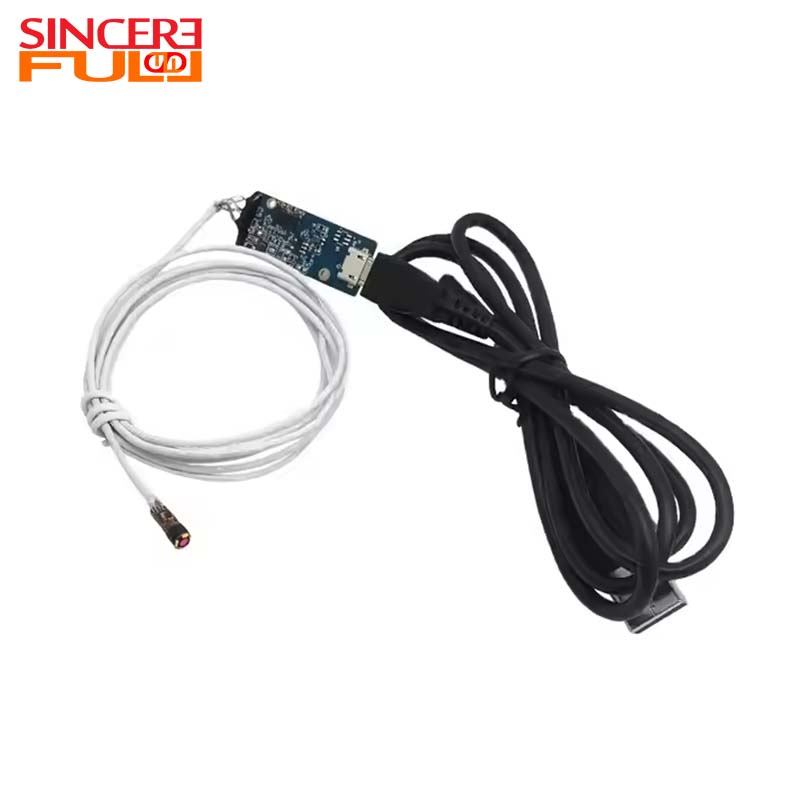

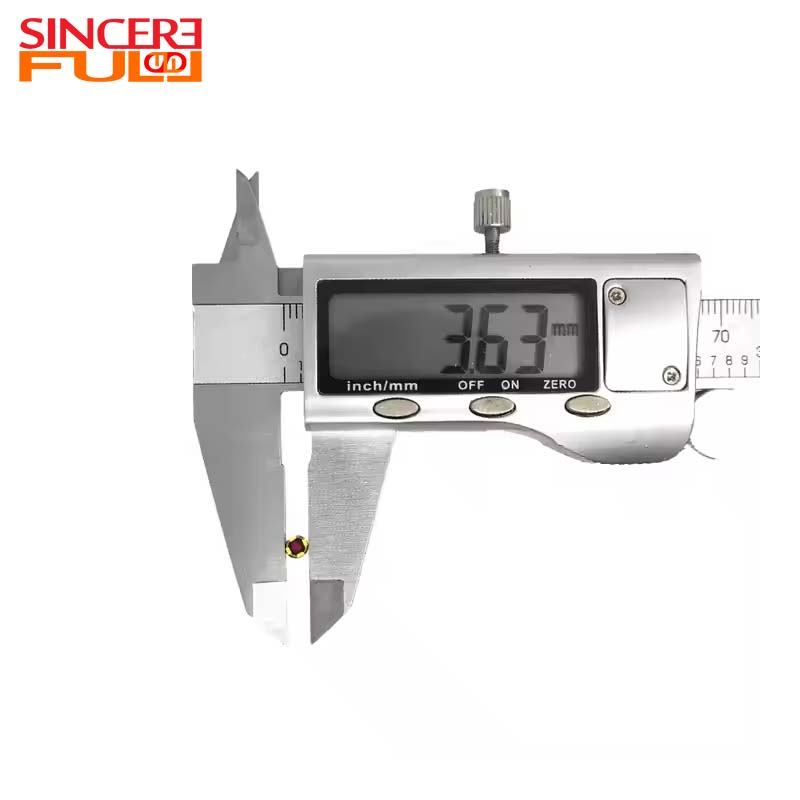

2.コンパクトなサイズと強力な互換性: わずか 12.2 × 4.4 × 3.6 mm の寸法で、標準の Micro USB インターフェイスを備えており、高い適応性でさまざまなマイクロデバイスに柔軟に統合できます。

3.安定した低照度パフォーマンス: F3.58 絞りと VGA センサーの組み合わせにより、薄暗い環境や照明が不均一な環境でも十分な光取り込みと画像の有用性を維持し、複雑な照明シナリオに適応します。

内視鏡カメラモジュールの応用 ◢

• 低侵襲医療手術: ミリレベルのコンパクトなサイズと 90° の広角視野により、腹腔鏡や関節鏡などの手術器具のフロントエンドに直接組み込むことができます。低侵襲手術中に、外科医に鮮明で歪みのないリアルタイムの術中イメージングを提供し、正確な手術を支援します。

• 産業用内視鏡検査: このモジュールのコンパクトなサイズと強力な互換性により、さまざまな産業用パイプライン、エンジン内部、または精密機械の限られたスペース内にシームレスに導入できます。非破壊的な内部欠陥検出、摩耗評価、アセンブリ品質検査を実行します。

• 研究およびマイクロロボットビジョン: 低歪みと広い視野を標準の Micro USB インターフェースと組み合わせることで、科学顕微鏡、マイクロバイオニックロボット、パイプライン検査ロボットに理想的なビジョンモジュールとなり、機器に信頼性の高いナビゲーションおよび環境認識機能を提供します。

技術的パラメータ ◢

製品名	ENDOSCOPEカメラモジュール
イメージセンサー	VGAセンサー
ピクセル	640×480ピクセル
合焦範囲	20mm～80mm
焦点距離	1.074
F いいえ	3.58
電源	3-5V
ねじれ	<-5.5%
視野(H*V)	90°(D)
特徴	サイドビュー医療用内視鏡カメラモジュール

よくある質問 ◢

工業品質検査

として 工業用ボアスコープ検査カメラ、航空機のタービンブレードの検出、原子力機器の内部探査、パイプラインのメンテナンスなどに使用されています。 90° FOV と中距離焦点により、大型機械部品の包括的な画像をキャプチャし、故障が発生する前に摩耗、腐食、亀裂を特定します。

精密製造検証

精密製造において、この 金型検査内視鏡は、 電子部品のはんだ付け (PCB アセンブリなど) の品質を検証しながら、射出成形金型の微小欠陥をチェックします。その幾何学的精度により、厳格な製造基準への準拠が保証され、製品の不良率が低減されます。

文化遺産の保護

文化財保存のための 遺物検査内視鏡は、 壊れやすい素材を損傷することなく、陶器、彫刻、古文書などの内部の亀裂を検査します。修復プロセスの高解像度画像を記録し、研究や文書化のために歴史的なデータを保存します。

よくある質問

この 3.6 mm 内視鏡モジュールの費用対効果をどのように評価すればよいですか?

費用対効果は解像度（640×480 VGA）、耐久性（IP67防水）、アフターサポートによって決まります。産業ユーザーは MTBF (平均故障時間) 指標を優先する必要がありますが、文化遺産チームは非破壊イメージングの恩恵を受け、高額な費用がかかる遺物の損傷を回避できます。

このモジュールの中古の医療グレードのバージョンを購入しても安全ですか?

使用済みの医療内視鏡モジュールには、未確認の滅菌履歴、センサーの磨耗 (動作時間など)、認証の期限切れなどのリスクが伴います。臨床現場での交差感染やパフォーマンスの低下を防ぐために、常に元のメーカーによる再認定が必要です。

このモジュールは特定のアプリケーション向けにカスタマイズできますか?

はい - 一般的なカスタマイズには、特殊な寸法 (例: より小さい直径)、マルチスペクトル イメージング (例: 医療用の蛍光ナビゲーション)、またはインターフェイスの適応 (例: 病院の DICOM システム統合) が含まれます。カスタマイズされたソリューションについては、SINCEREFIRST にお問い合わせください。

LED 照明は低照度でのパフォーマンスをどのように強化しますか?

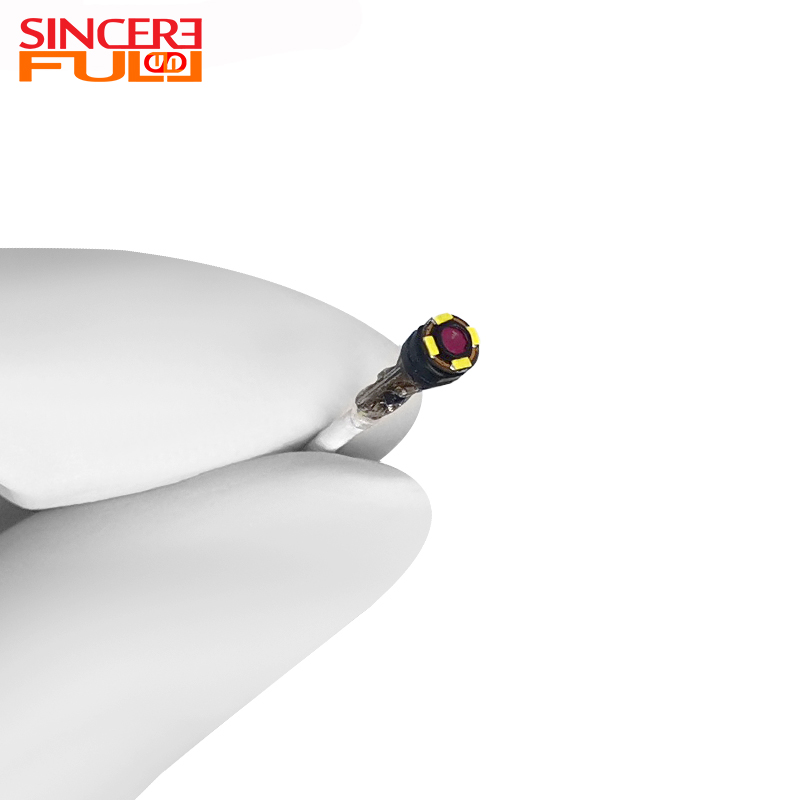

統合された LED システムはターゲットを絞った照明を提供し、F3.58 の大口径によりより多くの光がセンサーに到達します。この組み合わせにより、照明のないパイプラインや文化財の内部などの薄暗い環境でも、外部光源がなくても明るくノイズのない画像が保証されます。

使い捨て内視鏡のトレンドは何ですか? このモジュールは適合しますか?

720p 以上の解像度を維持しながら、低コストの CMOS センサーと射出成形ハウジングを使用し、交差感染のリスクを軽減する使い捨て内視鏡の需要が高まっています。この 3.6 mm モジュールは使い捨て用途に適合させることができ、コスト効率の高い高精度のイメージングを必要とする緊急治療室や初等病院に最適です。
