מודול מצלמת אנדוסקופ 3.6 מ'מ USB2.0 VGA חיישן

זהו מודול מצלמת אנדוסקופ הכולל חיישן VGA. הפרמטרים האופטיים המרכזיים שלו כוללים שדה ראייה של 90° (FOV), אורך מוקד של 1.074 מ'מ ועיוות מתחת ל-5.5%. מספר F של 3.58 מבטיח כניסת אור מספקת בסביבות דל תאורה, ושומר על שימושיות התמונה. השילוב של עדשת זווית רחבה של 90° ואורך מוקד קצר של 1.074 מ'מ מאפשר לכידת תצוגות רחבות היקף במרחקי צילום קרובים במיוחד. עיוות חבית מתחת ל-5.5% שולט ביעילות בעיוות קצה התמונה, מה שהופך אותו לאידיאלי לתצפית פנורמית במקומות סגורים. עם הממדים הקומפקטיים שלו של 12.2 מ'מ × 4.4 מ'מ × 3.6 מ'מ, מודול זה משתלב בצורה חלקה באנדוסקופים רפואיים, ציוד לבדיקת צנרת תעשייתית ומערכות ראייה מיקרו-רובוטיות. הוא מספק תמונות בזמן אמת נטולות עיוותים, שדה רחב במהלך ניתוחים זעיר פולשניים או בדיקות ציוד פנימיות, מה שמאפשר למפעילים להעריך במדויק את התנאים.

יתרון המוצר ◢

1. שדה ראייה רחב עם אפס עיוות: עדשת זווית רחבה של 90° בשילוב עם עיוות של פחות מ-5.5% מספקת תצוגות פנורמיות ברורות ובלתי מעוותות אפילו במקומות סגורים, מה שמבטיח ללא כתמים עיוורים.

2. גודל קומפקטי עם תאימות חזקה: בגודל של 12.2×4.4×3.6 מ'מ בלבד וכולל ממשק Micro USB סטנדרטי, הוא משתלב בגמישות במכשירי מיקרו שונים עם יכולת הסתגלות גבוהה.

3. ביצועים יציבים בתאורה נמוכה: צמצם F3.58 בשילוב עם חיישן VGA שומר על צריכת אור מספקת ושימושיות תמונה בסביבות עמומות או מוארות בצורה לא אחידה, תוך התאמה לתרחישי תאורה מורכבים.

יישום מודול מצלמת אנדוסקופ ◢

• ניתוחים רפואיים זעיר פולשניים: עם גודלו הקומפקטי ברמת המילימטר ושדה הראייה שלו בזווית רחבה של 90°, ניתן לשלב אותו ישירות בקצה הקדמי של מכשירים כירורגיים כגון לפרוסקופים וארתרוסקופים. במהלך הליכים זעיר פולשניים, הוא מספק למנתחים הדמיה תוך ניתוחית ברורה וללא עיוותים כדי לסייע בתמרונים מדויקים.

• בדיקה אנדוסקופית תעשייתית: הגודל הקומפקטי של המודול והתאימות החזקה של המודול מאפשרים פריסה חלקה בתוך צינורות תעשייתיים שונים, פנים מנוע או חללים סגורים של מכונות מדויקות. הוא מבצע זיהוי פגמים פנימיים לא הרסניים, הערכת בלאי ובדיקת איכות הרכבה.

• חזון מחקר ומיקרו-רובוטיקה: העיוות הנמוך ושדה הראייה הרחב שלו, בשילוב עם ממשק מיקרו USB סטנדרטי, הופכים אותו למודול ראייה אידיאלי עבור מיקרוסקופיה מדעית, רובוטים מיקרו-ביונים ורובוטים לבדיקת צנרת, המספקים יכולות ניווט אמינות ותפיסת סביבה לציוד.

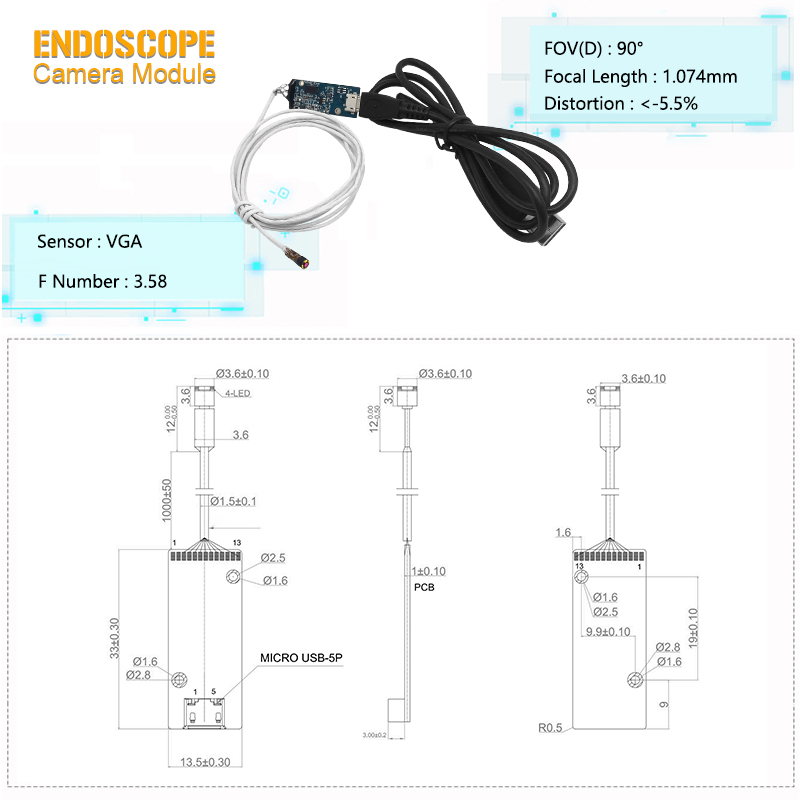

פרמטרים טכניים ◢

שם המוצר	מודול מצלמה ENDOSCOPE
חיישן תמונה	חיישן VGA
פיקסל	640×480 פיקסלים
טווח מיקוד	20 מ'מ - 80 מ'מ
אורך פוקוס	1.074
F לא	3.58
ספק כוח	3-5V
סַלְפָנוּת	<-5.5%
FOV(H*V)	90°(D)
תכונה	מודול מצלמת אנדוסקופ רפואי במבט צד

שאלות נפוצות ◢

בדיקת איכות תעשייתית

בתור מצלמת בדיקת בורסקופ תעשייתית , היא משמשת לזיהוי להבי טורבינה של מטוסים, חקירה פנימית של ציוד כוח גרעיני ותחזוקת צינורות. ה-FOV של 90° והפוקוס למרחק בינוני לוכדים תמונות מקיפות של רכיבי מכונות גדולים, מזהים בלאי, קורוזיה או סדקים לפני שמתרחשים כשלים.

אימות ייצור מדויק

בייצור מדויק, אנדוסקופ זה לבדיקת תבניות בודק מיקרו-פגמים בתבניות הזרקה, תוך אימות איכות הלחמת רכיבים אלקטרוניים (למשל, מכלולי PCB). הדיוק הגיאומטרי שלו מבטיח עמידה בתקני ייצור מחמירים, ומפחית את שיעורי המוצרים הפגומים.

הגנת מורשת תרבות

לשימור שרידים תרבותיים, אנדוסקופ בדיקת השרידים בוחן סדקים פנימיים בכלי חרס, פסלים או כתבי יד עתיקים מבלי לפגוע בחומרים שבירים. הוא מתעד תמונות בהבחנה גבוהה של תהליך השחזור, שומר על נתונים היסטוריים למחקר ותיעוד.

שאלות נפוצות

כיצד להעריך את העלות-תועלת של מודול אנדוסקופ 3.6 מ'מ זה?

עלות-תועלת תלויה ברזולוציה (640×480 VGA), עמידות (איטום IP67) ותמיכה לאחר המכירה. משתמשים תעשייתיים צריכים לתעדף מדדי MTBF (זמן ממוצע עד כישלון), בעוד שצוותי מורשת תרבותית נהנים מההדמיה הלא הרסנית שלו - הימנעות מנזק יקר לשרידים.

האם זה בטוח לרכוש גרסה משומשת ברמה רפואית של מודול זה?

מודולי אנדוסקופ רפואיים משומשים טומנים בחובם סיכונים: היסטוריית עיקור לא מאומתת, בלאי חיישנים (למשל, שעות פעילות) ואישורים שפג תוקפם. דרוש תמיד אישור מחדש על ידי היצרן המקורי כדי למנוע זיהום צולב או פגיעה בביצועים במסגרות קליניות.

האם ניתן להתאים מודול זה ליישומים ספציפיים?

כן - התאמות אישיות נפוצות כוללות ממדים מיוחדים (למשל, קטרים ​​קטנים יותר), הדמיה רב-ספקטרלית (למשל ניווט פלואורסצנטי לשימוש רפואי), או התאמת ממשק (למשל, שילוב מערכות DICOM לבתי חולים). צור קשר עם SINCEREFIRST לקבלת פתרונות מותאמים.

כיצד תאורת ה-LED משפרת את הביצועים בתאורה נמוכה?

מערכת ה-LED המשולבת מספקת תאורה ממוקדת, בעוד שהצמצם הגדול F3.58 מאפשר ליותר אור להגיע לחיישן. שילוב זה מבטיח תמונות בהירות וללא רעש בסביבות עמומות - כגון צינורות לא מוארים או פנים של שרידים תרבותיים - ללא מקורות אור חיצוניים.

מה המגמה של אנדוסקופים חד פעמיים, והאם המודול הזה מתאים?

אנדוסקופים חד פעמיים הולכים וגדלים בביקוש להפחתת סיכוני הדבקה צולבת, תוך שימוש בחיישני CMOS בעלות נמוכה ובבתים מעוצבים בהזרקה תוך שמירה על רזולוציית ≥720p. מודול 3.6 מ'מ זה יכול להיות מותאם לשימוש חד פעמי, אידיאלי עבור חדרי מיון או בתי חולים ראשוניים הזקוקים להדמיה חסכונית ובדיוק גבוה.
