Modulo telecamera per endoscopio con uscita analogica VGA CMOS CVBS da 4,0 mm di diametro

Questo modulo telecamera per endoscopio con uscita analogica VGA CMOS CVBS da 4,0 mm di diametro è una soluzione di imaging pratica e facile da implementare, su misura per il rilevamento di spazi ristretti a distanza ravvicinata, conforme agli standard RoHS. Progettato per risolvere i principali problemi legati a implementazioni complesse, accessibilità limitata e immagini instabili nel rilevamento di spazi confinati, combina un design compatto con funzionalità intuitive per adattarsi alle diverse esigenze applicative in loco. Il diametro della sonda ultramicro da 4,0 mm è progettata per accedere a spazi minuscoli, come tubazioni ultrasottili, spazi stretti e piccole cavità, che le apparecchiature di rilevamento convenzionali non possono raggiungere, garantendo che nessuna area nascosta venga tralasciata durante l'ispezione. A differenza dei moduli digitali che richiedono unità di elaborazione aggiuntive, questo modulo adotta l'uscita del segnale analogico CVBS (AV/TV), consentendo la connessione diretta ai comuni dispositivi di visualizzazione per l'osservazione in tempo reale, il che semplifica notevolmente la struttura del sistema, riduce i tempi di implementazione e diminuisce il rischio di guasti alle apparecchiature, rendendolo ideale per il personale in loco con esperienza tecnica limitata. Il sistema ottico è attentamente ottimizzato per gli scenari endoscopici quotidiani: una lunghezza focale di 1,08 mm, un'apertura F2,8 e un campo visivo di 65° funzionano con un campo di messa a fuoco di 30-80 mm per fornire immagini chiare a distanza ravvicinata, mentre la distorsione TV controllata entro -1,5% garantisce un ripristino dell'immagine reale, aiutando gli utenti a formulare giudizi accurati su difetti o stato. Dotato di un'interfaccia PAD a 4 PIN (GND, VOUT, LED+, VCC), supporta l'installazione opzionale di 4 LED a luce bianca 0402 per affrontare le sfide degli ambienti con scarsa illuminazione, garantendo immagini chiare anche in spazi bui e stretti. Il registro della direzione dell'immagine viene fornito con impostazioni predefinite di fabbrica, consentendo l'ingresso immediato nella modalità di lavoro standard dopo l'accensione senza complicate configurazioni. Concentrandosi sulla praticità e sulla facilità d'uso, questo modulo integra dimensioni micro, uscita analogica plug-and-play, bassa distorsione e luce supplementare flessibile, diventando un compagno affidabile per l'ispezione in loco, la manutenzione e l'esplorazione sperimentale in vari campi.

Vantaggio del prodotto ◢

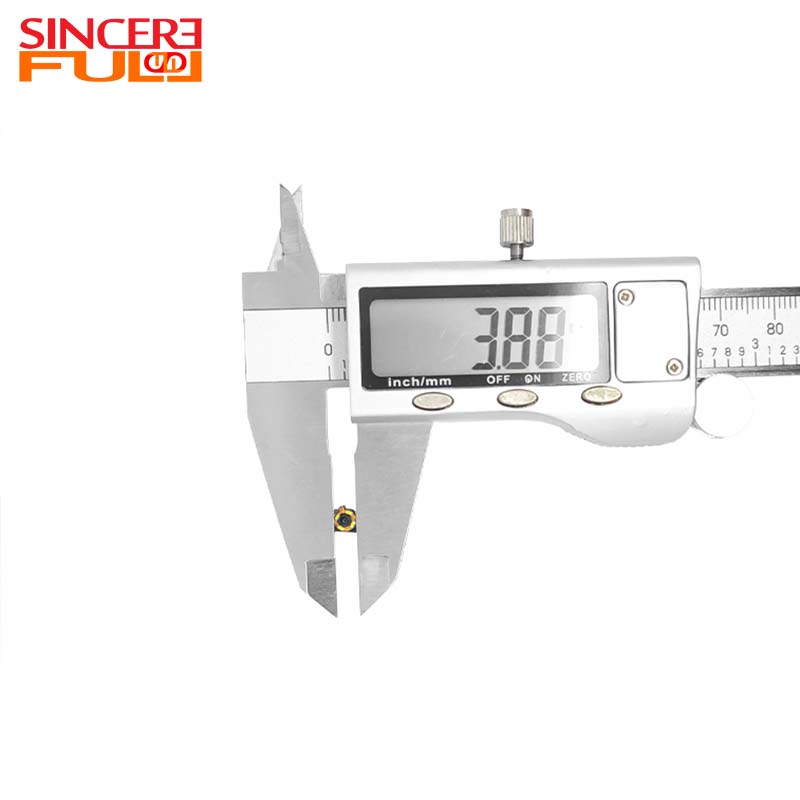

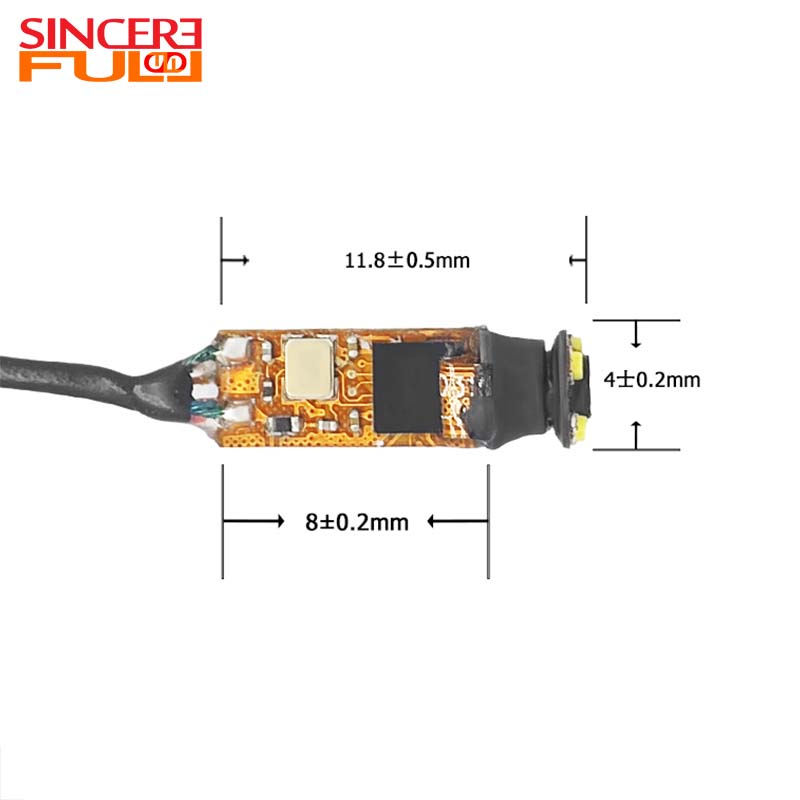

1. Design ultramicro e accessibile: il diametro della sonda da 4,0 mm penetra facilmente in spazi ristretti come tubi ultrasottili e spazi stretti, garantendo un rilevamento completo senza punti ciechi.

2. Uscita analogica plug-and-play: il segnale analogico CVBS si collega direttamente ai dispositivi di visualizzazione, non sono necessarie unità di elaborazione digitale aggiuntive, semplificando l'implementazione e il funzionamento.

3. Imaging a distanza ravvicinata ottimizzato per la scena: la gamma di messa a fuoco di 30–80 mm e una bassa distorsione <-1,5% garantiscono immagini chiare e reali, rispondendo perfettamente alle esigenze quotidiane di rilevamento endoscopico.

Applicazione del modulo telecamera per endoscopio ◢

1. Ispezione in loco di tubi sottili industriali: può essere utilizzata per il rilevamento visivo in loco di tubazioni di piccolo calibro (superiore a 4 mm), controllando lo stato delle pareti interne, i difetti e i blocchi; la sua sonda da 4,0 mm e l'uscita analogica diretta consentono un'implementazione rapida e un'osservazione in tempo reale.

3. Manutenzione elettronica di precisione: viene utilizzata per l'ispezione a distanza ravvicinata di giunti di saldatura, cavi e componenti all'interno di dispositivi intelligenti; l'ottimizzazione della messa a fuoco e la nitidezza delle immagini aiutano nella rapida risoluzione dei problemi.

4.Rilevamento ausiliario medico e di laboratorio: può essere adattato a piccole cavità e dispositivi sperimentali; la sua uscita analogica facilita la visualizzazione e la registrazione in tempo reale, soddisfacendo le esigenze del rilevamento visivo di base.

Parametri tecnici ◢

Domande frequenti◢

1. Qual è la risoluzione e il tipo di sensore di questo modulo?

Utilizza un sensore CMOS VGA con una risoluzione di 640x480 pixel, offrendo un'uscita video analogica standard ad alta definizione.

2. Supporta la funzione di luce di riempimento?

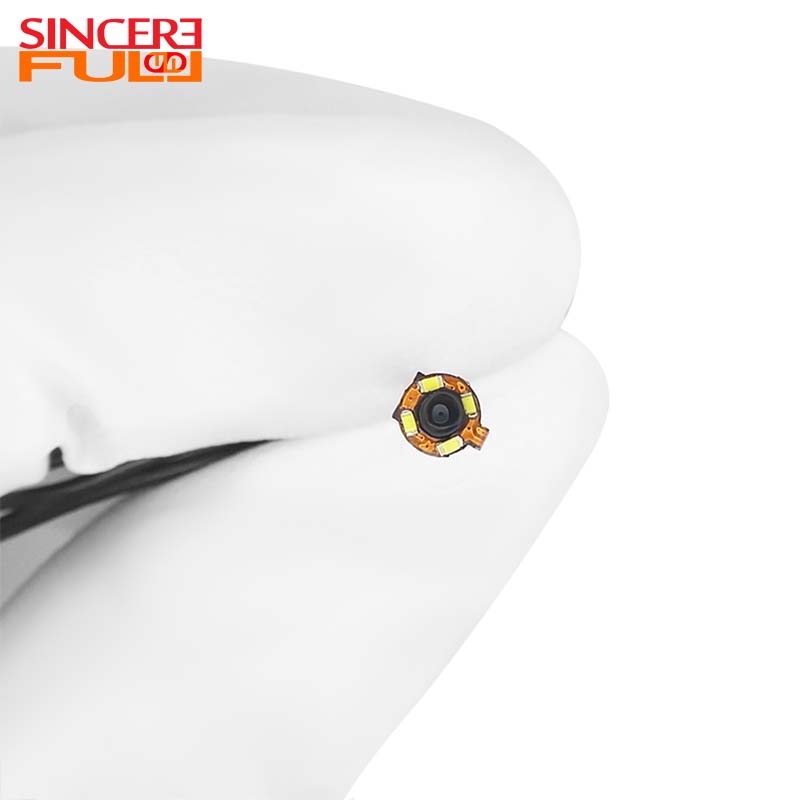

Opzionali 4 perline lampada a LED per la luce di riempimento.

3. In che modo il processo di produzione garantisce la stabilità della qualità dell'immagine?

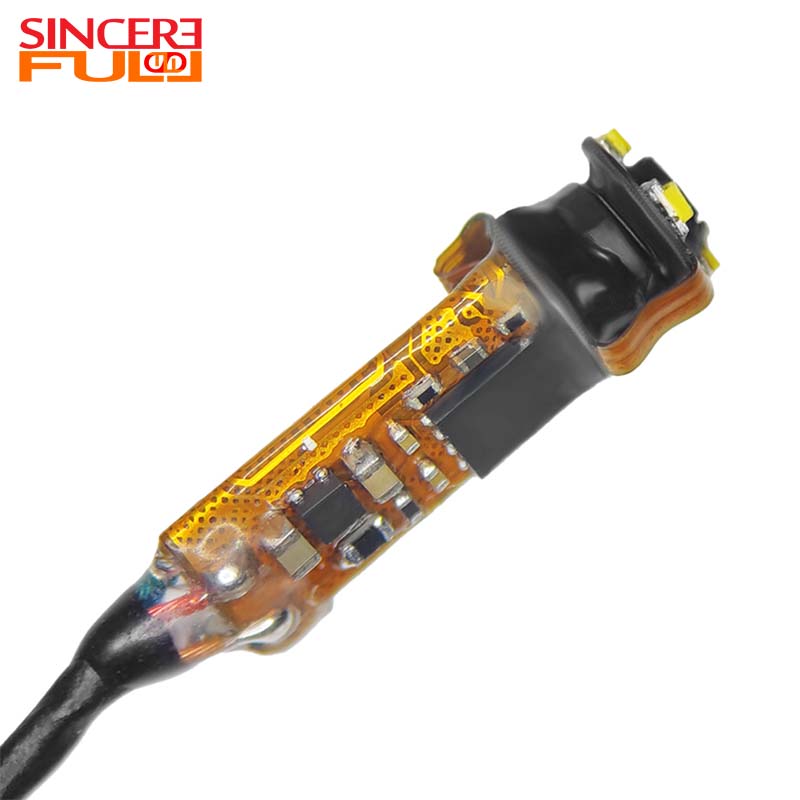

I processi SMT e AA raggiungono un allineamento ottico preciso, garantendo immagini coerenti e chiare per ciascun modulo, riducendo al minimo i rischi di deviazione.

4.Qual è il significato pratico di una distorsione < -1,5% nell'ispezione endoscopica?

Un design a bassa distorsione garantisce la riproduzione accurata della forma e delle dimensioni del target, migliorando così la precisione dei dati di ispezione e prevenendo valutazioni errate causate dalla distorsione dell'immagine.
