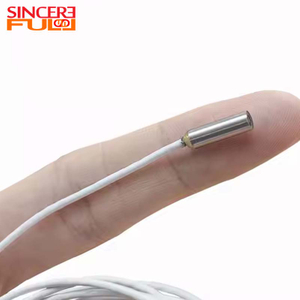

OV9734 Modulo telecamera endoscopio USB D3.9mm con FOV D95 e IP67 impermeabile per ispezioni in spazi ristretti

Questo modulo fotocamera per endoscopio USB D3,9 mm OV9734 con FOV D95 e IP67 impermeabile per ispezioni in spazi ristretti è progettato per ispezioni interne compatte e dispositivi endoscopi portatili OEM. Basata sulla struttura di piccolo diametro D3.6, questa versione utilizza un design front-end Steel Shell , aumentando il diametro esterno a D3,9 mm e supportando una struttura impermeabile IP67 per l'uso di ispezione protetta. Con il suo campo visivo D95 , la direzione dell'uscita USB UVC e la struttura front-end compatta, questo modulo è adatto per telecamere per l'ispezione di tubi, endoscopi portatili impermeabili, strumenti di riparazione di elettrodomestici, dispositivi di ispezione automobilistica, strumenti di controllo HVAC e sistemi di ispezione visiva in spazi ristretti.

Caratteristiche ◢

• Diametro piccolo D3,9 mm : adatto per piccole aperture, spazi stretti, cavità compatte e ispezione di tubi di piccole dimensioni.

• Campo visivo D95° : fornisce una pratica copertura visiva interna senza passare all'imaging ultra-ampio estremo.

• Campo di messa a fuoco 10–100 mm : adatto per l'osservazione a distanza ravvicinata di pareti di tubi, parti interne e superfici nascoste.

• 4 LED 0201 : supporta la visione a distanza ravvicinata all'interno delle cavità più buie e degli interni delle apparecchiature.

• Direzione di uscita UVC standard : adatta per lo sviluppo di dispositivi di ispezione basati su USB, con compatibilità host da confermare.

• Design USB PAD a 4 pin : supporta la connessione elettrica compatta con DM, DP, VCC 3,3 V e GND.

• Struttura impermeabile IP67 : adatta per l'ispezione di tubi bagnati e per il controllo visivo protetto della parte anteriore.

Dettagli del prodotto ◢

Parole chiave	Modulo fotocamera per endoscopio USB da 3,6 mm con luce LED
Sensore	OV9734
GUIDATO	0201 LED bianco
Dimensioni del modulo	3,9 mm
Gamma di messa a fuoco	10 mm-100 mm
Lunghezza focale	1,25 mm
FOV(D)	95°
Distorsione televisiva	<-20%
Formato di uscita	UVC standard
Numero F	4
Qualità dell'immagine	Colorato
Interfaccia	USB2.0

Applicazione del modulo telecamera per endoscopio ◢

1. Osservazione della superficie a distanza ravvicinata: facilita la risoluzione dei problemi microscopici dei difetti per componenti di precisione. Sfrutta un'eccezionale risoluzione macro per riprodurre chiaramente texture superficiali e piccoli difetti a distanze di lavoro estremamente ravvicinate, soddisfacendo i requisiti di controllo della qualità della superficie ad alta precisione.

2. Ispezione interna dell'apparecchio: consente la diagnosi dei guasti per condizionatori d'aria, lavatrici e altri elettrodomestici. Naviga nei tubi flessibili attorno a strutture complesse per ispezionare in modo intuitivo l'usura delle parti interne o gli inceppamenti di corpi estranei, prevenendo lo smontaggio cieco.

3. Visualizzazione interna di parti automobilistiche: supporta i controlli di qualità per i componenti principali come blocchi motore o cambi. Utilizza una sonda sottile per raggiungere facilmente spazi ristretti per un'ispezione intuitiva dei difetti di lavorazione o dello stato di assemblaggio, evitando costosi disassemblaggi dell'intero assemblaggio.

4. Osservazione delle aree buie assistita da LED: ottimizza le valutazioni interne in contenitori chiusi o ambienti non illuminati. Dispone di LED integrati ad alta luminosità che penetrano efficacemente nell'oscurità per illuminare chiaramente le pareti interne, garantendo l'identificazione accurata di dettagli come saldature o detriti estranei.

Personalizzazione e supporto OEM ◢

• Revisione del diametro per D3,6 mm, D3,9 mm o altre strutture di ispezione di piccolo diametro.

• Corrispondenza obiettivo e FOV per D95 o altri requisiti di angolo di visione.

• Regolazione della portata di messa a fuoco in base alla distanza di ispezione e alla superficie target.

• Revisione della configurazione LED per l'illuminazione a distanza ravvicinata nelle cavità più buie.

• Personalizzazione di cavi e connettori , inclusa la lunghezza del cavo, la definizione del PAD USB e la struttura del connettore.

• Valutazione della struttura di protezione se il dispositivo richiede l'uso di Steel Shell o di ispezione con classificazione IP.

• Verifica della compatibilità dell'host in base al terminale USB, al dispositivo di visualizzazione o all'ambiente software.

Domande frequenti◢

Q1: Che tipo di modulo fotocamera è SF-C1019USB-D3.9-ALL-D95?
R: Si tratta di un modulo fotocamera per endoscopio USB da D3,9 mm con struttura frontale in guscio d'acciaio e design impermeabile IP67 per un'ispezione interna compatta.

Q2: Perché il documento mostra D3,6 mm mentre il prodotto è D3,9 mm?
R: La versione D3,6 mm è la struttura base di piccolo diametro. La versione D3.9mm aggiunge una struttura frontale in Steel Shell, aumentando il diametro esterno e migliorando la protezione frontale.

Q3: La versione Steel Shell supporta l'uso impermeabile?
R: La versione D3.9 Steel Shell viene analizzata come configurazione impermeabile IP67 secondo la direzione del prodotto confermata. Le prestazioni di impermeabilità finali dovrebbero corrispondere al processo di sigillatura effettivo e alla versione del campione.

Q4: Qual è il vantaggio del FOV D95?
R: D95 fornisce una pratica copertura visiva interna per pareti di tubi, cavità di apparecchiature, spazi nascosti e attività di ispezione di riparazione.

Q5: Questo modello è adatto per piccole aperture?
R: Sì. Il diametro D3,9 mm aiuta la testa della telecamera a entrare in piccole aperture, cavità compatte, tubi stretti e spazi vuoti tra le apparecchiature.

Q6: È adatto per misurazioni di precisione?
R: È progettato principalmente per l'ispezione visiva e l'osservazione interna, non per misurazioni di precisione. Se è richiesta la precisione della misurazione, la distorsione ottica e la calibrazione devono essere esaminate separatamente.

Q7: È possibile personalizzare il LED, la lunghezza del cavo, il connettore o la gamma di messa a fuoco?
R: La configurazione del LED, la lunghezza del cavo, il tipo di connettore, il campo di messa a fuoco, il campo visivo e la struttura meccanica del front-end possono essere esaminati in base al progetto del dispositivo di ispezione.

Q8: Quali informazioni devo fornire per confermare se questo modulo è adatto al mio progetto?
R: Condividi il dispositivo target, il diametro richiesto, l'ambiente di ispezione, i requisiti di impermeabilità, la distanza di lavoro, i requisiti FOV, la lunghezza del cavo, il tipo di connettore, le condizioni di illuminazione e l'applicazione prevista.
