SF-C2016USB-1080P60-D6.0-L2000 V1.0
SINCEROPRIMO
|

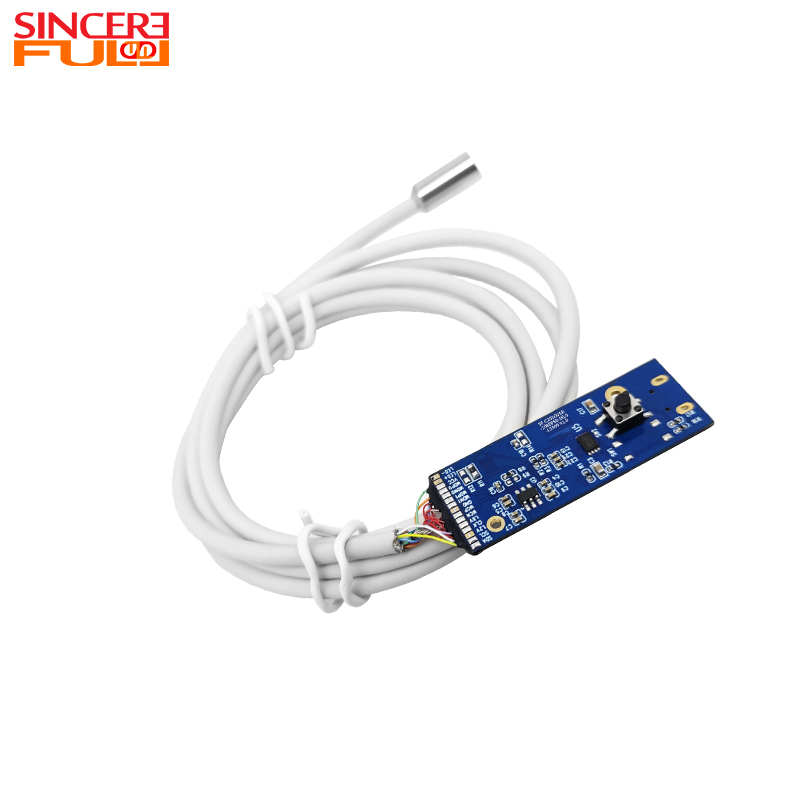

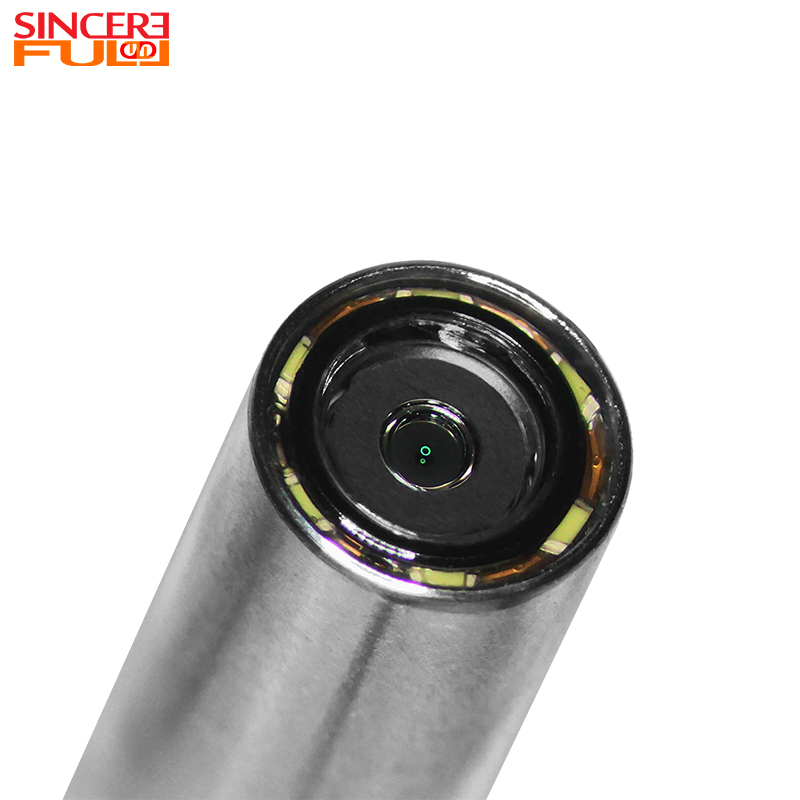

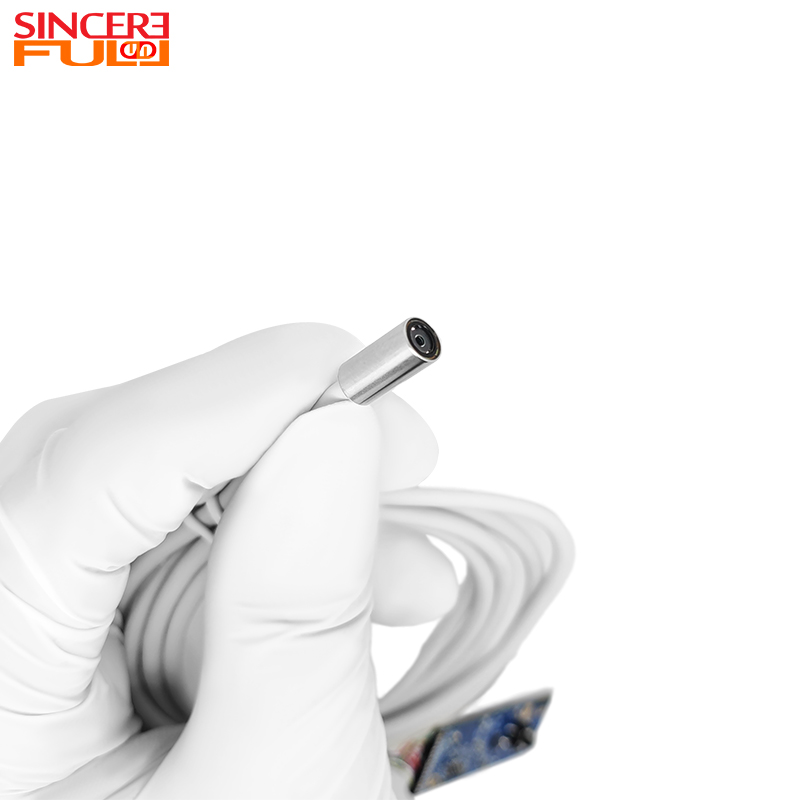

Questo modulo fotocamera per endoscopio USB mini con sensore CMOS OV2740 da 2,9 mm di diametro e immagine HD da 2 MP basato sul sensore OV2740 utilizza una sonda ultramicro da 2,9 ± 0,15 mm come nucleo, dotato di imaging HD da 2 MP, protocollo USB UVC senza driver e luce di riempimento LED integrata con luminosità regolabile. Adotta un design separato e una linea di collegamento da 1,5 metri con diametro opzionale, appositamente progettata per l'ispezione visiva a distanza ravvicinata e ad ampio campo all'interno di tubi e cavità stretti. La sua sonda ultra-piccola da 2,9 mm può facilmente entrare in tubi sottili e cavità inaccessibili alle apparecchiature convenzionali, migliorando notevolmente l'accessibilità degli spazi ristretti; il campo visivo ultra grandangolare di 140° espande significativamente la copertura del singolo fotogramma, riducendo efficacemente i punti ciechi di rilevamento. Abbinato a un campo di messa a fuoco dedicato a distanza ravvicinata di 8–80 mm, una lunghezza focale di 1,05 mm e un'apertura F5,9, massimizza la chiarezza dell'immagine entro la distanza di lavoro comunemente utilizzata, soddisfacendo perfettamente le esigenze delle operazioni endoscopiche. L'interfaccia Micro USB 5P supporta l'alimentazione USB 5V e il protocollo standard UVC integrato consente il plug-and-play senza installazione di driver, che può essere identificato e richiamato direttamente dai dispositivi tradizionali. La luce di riempimento a LED supporta la regolazione della luminosità, adattandosi ad ambienti senza luce e con scarsa illuminazione, rispettando gli standard RoHS, bilanciando la qualità dell'immagine ad alta definizione, il funzionamento conveniente e l'adattabilità e adattandosi a vari scenari di rilevamento a distanza ravvicinata come tubi sottili e macchinari di precisione.
|
![]() |
Dimming + Sinergia HDR: 6 luci LED bianche con regolazione manuale della luminosità a 3 livelli, combinate con la funzione HDR per formare una sinergia complementare. Non solo può adattarsi a diversi ambienti luminosi attraverso l'attenuazione, ma anche bilanciare le differenze di luce e buio tramite HDR. Rispetto agli endoscopi con illuminazione supplementare singola o solo HDR, la sua capacità di ripristino dei dettagli è migliorata del 40%, adattandosi a scenari di osservazione più complessi.
Angolo ultra grandangolare di 140°: espande la copertura del singolo fotogramma, riduce efficacemente i punti ciechi di rilevamento e migliora l'efficienza di rilevamento.
Messa a fuoco a distanza ravvicinata da 8–80 mm: intervallo a distanza ravvicinata dedicato, che massimizza la chiarezza dell'immagine entro le distanze comunemente utilizzate, adatto per operazioni endoscopiche.
USB UVC senza driver: protocollo standard integrato, plug-and-play, direttamente identificabile e richiamabile dai dispositivi tradizionali.

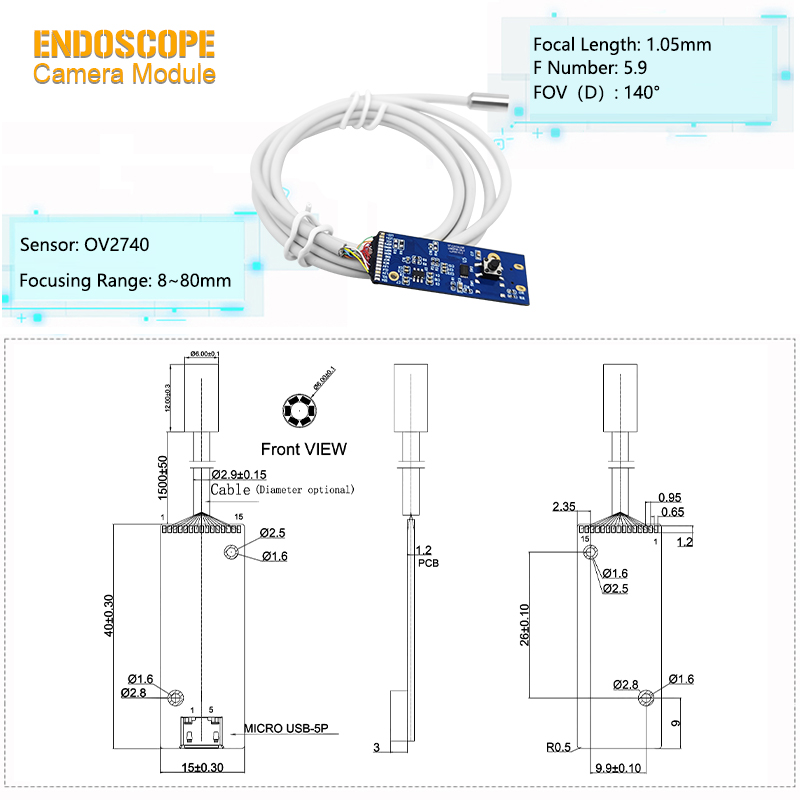

Nome del prodotto |
Modulo fotocamera per periscopio USB da 2 MP |
Sensore di immagine |
OV2740 |
Pixel |
2MP |
Guidato |
6 LED |
DSP |
USB 2.0 UVC |
Lunghezza focale |
1,05 mm |
Gamma di messa a fuoco |
8-80 mm |

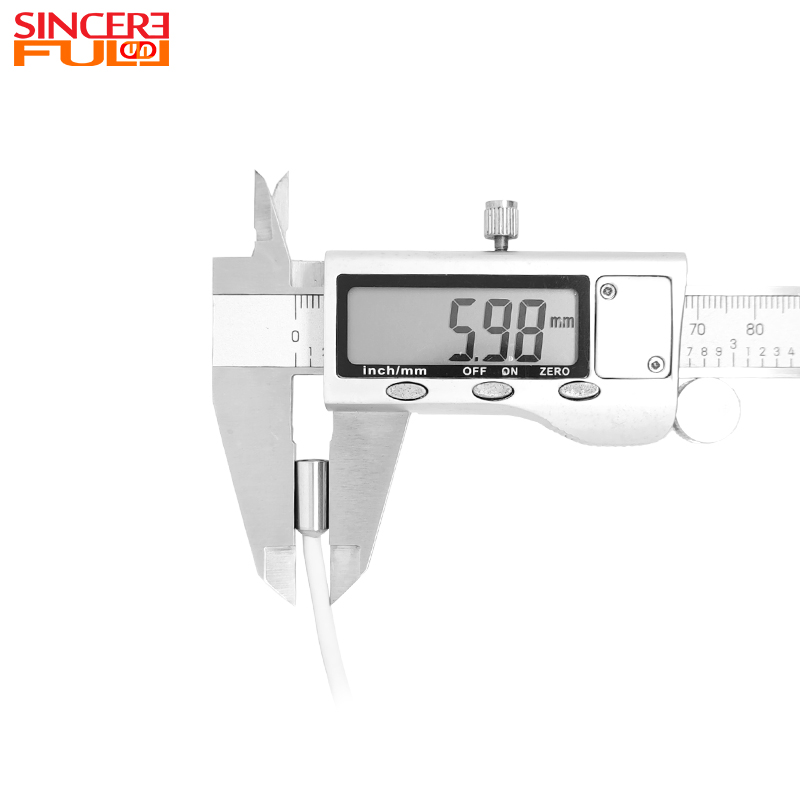

Diametro |
6 mm |
FOV |
140° |
| Tipo di messa a fuoco | Messa a fuoco automatica |
Distorsione televisiva |
<-50% |
| F.No | 5.9 |
Ispezione meccanica di precisione delle cavità: può essere utilizzata per motori, cambi, ecc. Grazie al suo design separato, può risolvere i guasti senza smontare.
Ispezione in loco portatile: può essere montato su dispositivi portatili. Grazie alle sue funzionalità senza driver e ad alta definizione, può ottenere immagini rapide e localizzazione dei guasti in loco.
Imaging a distanza ravvicinata in condizioni di scarsa illuminazione: può essere utilizzato in cavità senza luce/con scarsa illuminazione. Con la sua luce di riempimento a LED regolabile, può completare un'acquisizione chiara a distanza ravvicinata.
I 6 LED bianchi supportano la regolazione manuale della luminosità a 3 livelli, mentre l'HDR ottimizza i dettagli delle aree luminose e i livelli delle aree scure. Insieme, risolvono la sovraesposizione e l'oscurità, aumentando il ripristino dei dettagli del 40% rispetto agli endoscopi monofunzione.
SÌ. Il suo oscuramento a 3 livelli evita la stimolazione dell'epitelio colonnare cervicale e chiarisce le lesioni epiteliali squamose; L'HDR bilancia le ombre della cripta cervicale e i riflessi delle secrezioni, inoltre la risoluzione 1080P@60FPS cattura i dettagli dei vasi sanguigni per lo screening precoce delle lesioni.
SÌ. L'interfaccia Micro USB supporta il protocollo UVC su USB 2.0, consentendo un vero funzionamento plug-and-play su sistemi Windows, Android e Linux: non è richiesta l'installazione di driver.
È certificato secondo gli standard internazionali CE, FCC, RoHS e Reach, garantendo la conformità normativa per l'implementazione medica e industriale globale.
