Az elválasztott endoszkóp kameramodulok tervezésénél az objektív és a DSP kártya közötti csatlakozási mód közvetlenül befolyásolja a termék miniatürizálási képességét, átviteli stabilitását és forgatókönyv-alkalmazhatóságát. Jelenleg a főbb csatlakozási módszerek – vezetékkötés, MIPI/DVP interfész és Pin-csatlakozó – jelentős különbségeket mutatnak az eltérő műszaki elveik miatt, és előnyeik és hátrányaik különösen kritikusak a precíziós megfigyelési forgatókönyvekben, például orvosi és ipari alkalmazásokban.
Vezetékragasztási csatlakozás: Vékony fémhuzalokat (pl. aranyhuzalokat, rézhuzalokat) használ az áramkör vezetésének eléréséhez az objektívmodul és a DSP kártya között egy kötési folyamaton keresztül. Ez egy interfész nélküli közvetlen csatlakozási mód, a csatlakozási pontok távolsága pedig mikrométer szinten szabályozható. Alapvető jellemzője a magas szintű fizikai integráció, a csatlakozók nem foglalnak el további helyet.
MIPI/DVP csatlakozás: Mindkettő szabványos képátviteli interfész. A DVP egy párhuzamos interfész, amely több jelvonalon keresztül szinkronban továbbítja az adatokat; A MIPI egy soros interfész, amely differenciális jelátvitelt használ. Mindkettőhöz lapos kábeleken és dedikált interfész-aljzatokon keresztül kell csatlakoztatni, az interfész mérete általában milliméteres szinten van.
Tűs csatlakozó csatlakozás: A vezetést a tűk és az aljzatok közötti fizikai érintkezés révén éri el. A csapok osztásköze általában 0,5-1,27 mm, ami fenntartott helyet igényel a csatlakoztatáshoz/kihúzáshoz. A csatlakozás stabilitása a csap érintkezési nyomásától és a koplanaritástól függ.
Az átvitel lényegét tekintve a huzalkötés egy 'pont-pont' közvetlen átvitel, a MIPI/DVP a 'protokoll alapú interfész' átvitel, a pin csatlakozók pedig a 'levehető fizikai érintkező' átvitel – eredendő különbségeket teremtve a jelveszteségben, az interferencia-elhárítási képességben és egyebekben.
Maximális miniatürizálási képesség: Az interfész nélküli szerkezet lehetővé teszi, hogy az objektív átmérője 2,8 mm alá csökkenjen, kielégítve a szűk helyen végzett alkalmazások igényeit, mint például az orvosi, minimálisan invazív eljárások és a precíziós penészérzékelés. Például az OFILM urológiai endoszkóp moduljai a huzalkötési technológia révén áttörik a térfogati korlátokat.
Magas tömítés és megbízhatóság: A nem leválasztható szerkezet kombinálható ültetési eljárásokkal az IP67 vagy magasabb védelmi szint elérése érdekében, ellenáll a magas hőmérsékletű és nagynyomású sterilizálásnak – alkalmas orvosi sterilizálási forgatókönyvekre. Ezenkívül nincs érintkezési kopási problémája, élettartama akár több tízezer óra is lehet.
Költséghatékony alacsony képpontszámú forgatókönyvek esetén: Alacsony felbontású modulok (pl. 0,08 MP) esetén a jelveszteség a huzalkötés során elhanyagolható, így nincs szükség további jelerősítő modulokra – a költségek 15–30%-kal csökkenthetők az interfész alapú megoldásokhoz képest.
Nem javítható: A huzalkötés visszafordíthatatlan kapcsolat; a modul vagy a DSP kártya egyetlen hibája teljes cserét igényel, ami növeli a hosszú távú karbantartási költségeket.
Korlátozott átviteli sebesség: Az egyhuzalos kötés átviteli sebessége általában kevesebb, mint 1 Gbps, ezért nem alkalmas nagy felbontású képátvitelre (pl. 4K).
Alkalmazhatóság a nagy sebességhez és a nagy felbontáshoz: A MIPI interfészek támogatják a kétcsatornás 2560x1600@60fps átvitelt, kielégítve az olyan igényeket, mint az ipari nagyfelbontású észlelés és a 4K sebészeti képalkotás – messze meghaladja a huzalkötés sebességhatárát.
Szabványosítás és kompatibilitás: Univerzális interfészként kompatibilis a különböző márkájú DSP kártyákkal, csökkentve a modulcsere költségeit – különösen alkalmas többmodell berendezések tömeggyártására.
Erős jel-interferenciagátló: A MIPI differenciáljelátvitele hatékonyan ellenáll az elektromágneses interferenciának ipari környezetben, a képátviteli jel-zaj arány több mint 30%-kal jobb, mint a huzalkötésnél.
Nagy helykihasználás: Az interfész aljzatok és a lapos kábelek legalább 5 mm × 3 mm helyet igényelnek, ami megnehezíti az 5 mm-nél kisebb átmérőjű mikrolencsékhez való alkalmazkodást.
Magasabb költség: Az interfész chipek és lapos kábelek 20-40%-kal növelik egyetlen modul költségét, és további jelillesztő áramkörökre van szükség.
Kényelmes karbantartás és csere: A levehető szerkezet lehetővé teszi az objektív és a DSP kártya külön cseréjét, így a karbantartási idő percekre csökken az ipari berendezések ellenőrzésekor.
Alacsony költségű iteráció: Az összeszereléshez nincs szükség professzionális ragasztóberendezésre, így alkalmas kis szériás gyártásra – 50%-kal csökkentve a prototípus költségeit a huzalkötési megoldásokhoz képest.
Stabilitási kockázatok: A 0,015 mm-nél nagyobb tűhajlítás gyenge érintkezést okozhat, és jelmegszakítások valószínűek vibráló környezetben – ami nem alkalmas nagy pontosságú forgatókönyvekhez, például sebészeti robotokhoz.
Hiányosságok a méretben és a tömítésben: A csapok és aljzatok közötti hézagok megnehezítik a magas szintű tömítést, és a minimális telepítési hely több mint 8 mm × 5 mm-t igényel, ami megakadályozza a minimálisan invazív orvosi forgatókönyvekben történő felhasználást.

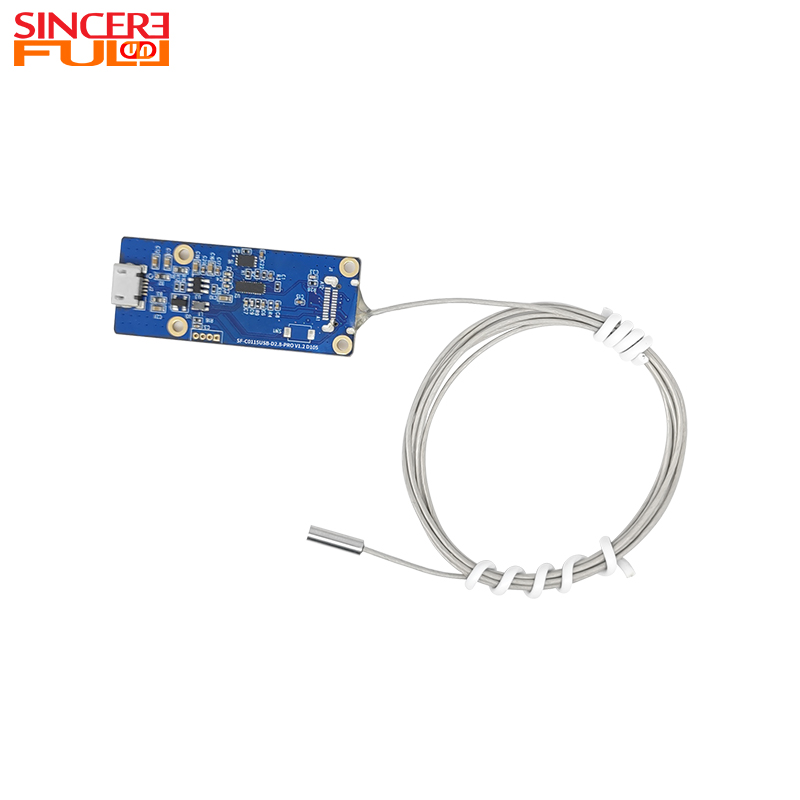

Az olyan orvosi forgatókönyvek során, mint a fogászati gyökércsatorna-vizsgálatok és az urológiai endoszkópok, a 2,8 mm átmérőjű huzalkötésű lencsék behatolhatnak a fiziológiás üregekbe. Az acél héjvédelem a huzalkötésű tömítőszerkezettel kombinálva 121°C-os magas hőmérsékletű sterilizálást is kibír. Az eldobható endoszkópokban leválaszthatatlan tulajdonsága elkerüli a keresztfertőzések kockázatát, míg költségelőnye a fogyóeszközök igényeihez igazodik. Ipari körülmények között a fröccsöntő szerszámokban lévő 3 mm széles futószalagok észleléséhez a huzalkötésű modulok miniatürizálási előnye csökkenti a megfigyelési holtfoltokat.
Az autómotor-blokk-észlelésben a MIPI interfészeken keresztüli nagy sebességű átvitel 1080P@60fps valós idejű képalkotást tesz lehetővé. A 105°-os nagylátószögű objektívvel kombinálva egy mozdulattal lefedi a motorblokk teljes belső szerkezetét, így nincs szükség gyakori helyzetbeállításokra. Sebészeti robotok esetén a MIPI interferencia-ellenes képessége biztosítja a 4K sebészeti képek késleltetés nélküli továbbítását, és támogatja a precíz műveleteket. A gyakori lencsecserét igénylő ipari érzékelőberendezések esetében a DVP interfészek szabványos adaptálhatósága csökkenti a berendezések frissítési költségeit.
A klímakompresszor csővezeték-karbantartása során a tűvel csatlakoztatott modulok gyorsan bedughatók/levehetők a cseréhez, alkalmazkodva a különböző csőátmérők észlelési igényeihez. Bár vannak kisebb jelingadozások, ez elegendő az alapvető megfigyelési feladatokhoz, mint például a csővezeték elzáródásának lokalizálása. A fogyasztói elektronika karbantartásában alacsony költségű tulajdonsága csökkenti a karbantartási berendezésekbe való befektetést; kézi fókuszálással kombinálva lehetővé teszi az alaplapi forrasztási kötések észlelését – jelentős költséghatékonyságot biztosítva.
