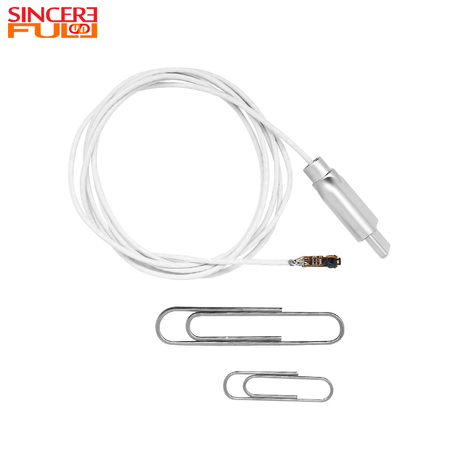

מדריך מודול אנדוסקופ USB 5 מ'מ 1080P@60fps רחב במיוחד

בסריקת קירות צינורות תעשייתיים, בדיקה ניידת באתר, ניטור ללא נקודה עיוורת של חללים צרים ורכישת ראייה משובצת בזווית רחבה, בחירת מערכת הדמיה דורשת לעיתים קרובות פשרות בין רזולוציה, קצב פריימים, שדה ראייה וגודל פיזי. כאשר משימת הבדיקה דורשת גם לכידה ברורה של פרטים הנעים במהירות (למשל, מכונות מסתובבות, חלקי עבודה נעים) וגם כיסוי רחב כדי לצמצם את תנועת הבדיקה, ובמקביל דורשת מהבדיקה לעבור דרך צינורות נפוצים מעל 5 מ'מ, מודול אנדוסקופ USB המבוסס על מודול המצלמה OV2740 עם 5 מ'מ קוטר 5 מ'מ רוחב , @ 1080P@1080P קוטר 1080P הופך לפתרון מקצועי שכדאי להעריך. מאמר זה מספק מסגרת בחירה ברורה מחמישה ממדים - גודל פיזי, ביצועי תמונה, מאפיינים אופטיים, פרוטוקול ממשק ויישומים טיפוסיים - תוך שילוב מונחי מפתח כגון מודול מצלמת אנדוסקופ, מודול מצלמה OV2740, מצלמת אנדוסקופ usb, מודול מצלמת HD, קוטר 5 מ'מ, מודול מצלמה מיני, 1080P@60 Camera Module, 1080P@60, Module Camera, ו-UVC. מודול מצלמה CMOS שיעזור לך להתאים במדויק את צורכי הבדיקה השוטפת והרחבה.

1. גודל פיזי: צדדיות ונגישות של קוטר 5 מ'מ

שלב 1: מדוד את הקוטר הפנימי המינימלי של ערוץ היעד כדי להעריך את מעבר הבדיקה.

קוטר הבדיקה הוא 5 מ'מ , גודל קומפקטי סטנדרטי בין מיני מצלמה מודול . מוצרי משמעות הנדסית:

• גישה קלה לצינורות תעשייתיים, חללי ציוד, יציאות בדיקת מנועי רכב ותעלות HVAC בקוטר פנימי ≥5.5 מ'מ, המכסה את רוב תרחישי הבדיקה הנפוצים עם קדחת בינונית.

• קוטר 5 מ'מ מאזן חוזק מבני וסבילות - לא מגושם ומוגבל כמו בדיקות של 8 מ'מ+, וגם לא מקריב ביצועים אופטיים כמו בדיקות מתחת ל-2 מ'מ.

• בשילוב עם זווית רחבה במיוחד של 140 מעלות, התקדמות יחידה מכסה שטח היקפי גדול יותר, מפחיתה את תנועת הבדיקה ומשפרת את יעילות הבדיקה.

בעת הבחירה, ודא: האם הקוטר הפנימי המינימלי הוא ≥5.5 מ'מ? עבור עיקולים של 90°, העריכו את אורך הקטע הקשיח של הבדיקה (בדרך כלל 10-12 מ'מ) ואת רדיוס כיפוף הכבל. המודול משולב, לא דורש תיבת עיבוד חיצונית - הכנס והפעל.

2. ביצועי תמונה: 1080P@60fps קצב פריימים גבוה ואיכות HD

שלב 2: הערכת דרישות משימת הבדיקה לחלקות דינמית ורזולוציית פרטים.

מודול זה משלב את מודול המצלמה OV2740 המבוסס על טכנולוגיית CMOS Camera Module , המוציא תמונות 1080P@60fps Full HD, מה שהופך אותו בעל ביצועים גבוהים למודול מצלמה HD . ערך מפתח:

• קצב פריימים גבוה של 60 פריימים לשנייה מבטיח ללא גמגום או טשטוש תנועה כאשר הבדיקה זזה במהירות או שהמטרה בתנועה, אידיאלי לבדיקת מכונות מסתובבות, זיהוי מקוון של חלקי עבודה וניטור נוזלים במהירות גבוהה. בהשוואה ל-30fps, 60fps מקצצים בחצי את מרווח דגימת הזמן, מה שמשפר משמעותית את היכולת ללכוד פגמים חולפים.

• רזולוציית 1080P חושפת בבירור שריטות מיקרו ברמת 0.1 מ'מ, סדקים, בורות קורוזיה וחפצים זרים, העונים על צורכי ייצור מדויק ובדיקת איכות.

• כמצלמת בקצב פריימים גבוה אנדוסקופ usb , היא משיגה שידור יציב מעל רוחב פס USB2.0 באמצעות דחיסת MJPEG, עם עומס פענוח מארח בינוני.

בעת הבחירה, העריכו: עבור מטרות סטטיות או איטיות (למשל, קורוזיה בקיר צינור), 30fps עשויות להספיק; עבור תנועה מהירה (למשל, בוכנות מנוע, מסועים הנעים במהירות), ב-1080P@60fps . יש צורך

3. מאפיינים אופטיים: זווית אולטרה רחבה של 140° ופוקוס קרוב של 8-80 מ'מ

שלב 3: אשר את כיסוי השטח, מרחק העבודה וסובלנות לעיוותים.

מודול זה כולל זווית רחבה במיוחד באלכסון של 140° (אופייני למודול מצלמה רחבה ), טווח מיקוד 8-80 מ'מ ועיוות < -53%. ערך הנדסי:

• הזווית הרחבה במיוחד של 140° משיגה הרחבת שדה קיצונית בתוך בדיקה בקוטר 5 מ'מ, המכסה שטח רחב מאוד במרחקי עבודה טיפוסיים של 30-50 מ'מ, לוכדת את רוב היקף הקיר הפנימי של הצינור במסגרת אחת, ומפחיתה למעשה נקודות עיוורות ותנועת בדיקה.

• טווח המיקוד של 8-80 מ'מ מכסה ממרחק אולטרה-קרוב (8 מ'מ) למרחק בינוני (80 מ'מ), ומספק תמונות ברורות ללא מיקוד תכוף, מתאים במיוחד לתרחישים עם מרחקי עבודה משתנים.

• עיוות < -53% (חבית) מקובל בעיצובי אנדוסקופ אולטרה רחב זווית, המרחיב את הראייה ההיקפית; למדידה מדויקת, ניתן ליישם תיקון תוכנה.

מתקדמת כמודול מצלמה עם זווית רחבה , מודול זה אידיאלי למשימות הדורשות 'שדה גדול + דינמיקה גבוהה'. בעת הבחירה, שימו לב: עיוות קצה עשוי להשפיע על שיקול הגודל - בדיקה עם רשת כיול; אשר שמרחק המיקוד המינימלי של 8 מ'מ עונה על צורכי תצפית קרובים במיוחד (למשל, שבבים פנימיים).

4. ממשק ופרוטוקול: היתרונות של Plug-and-Play של UVC ללא מנהלי התקנים

שלב 4: הערכת תאימות הפלטפורמה המארחת ויעילות הפיתוח.

מודול זה משתמש בממשק Micro USB-5P, משלב את פרוטוקול ה- UVC Camera Module הסטנדרטי , תומך בפורמטים של פלט כפול YUV/MJPEG ותואם למפרטי מצלמת אנדוסקופ usb . יתרונות מרכזיים:

• הכנס והפעל: אין צורך בהתקנת מנהל התקן; מזוהה אוטומטית על ידי Windows, Linux, Android (עם OTG), macOS וכו'.

• תאימות בין פלטפורמות: חיבור ישיר למחשבים אישיים, מחשבים תעשייתיים, לוחות משובצים (Raspberry Pi, Jetson), או טאבלטים ניידים לפריסה מהירה בשטח.

• פלט בפורמט כפול: YUV שומר על איכות גולמית לניתוח אלגוריתמים; MJPEG מציע דחיסה גבוהה לשידור ואחסון.

בעת הבחירה, ודא: האם יציאת ה-USB של מארח היעד מספקת כוח מספק (5V/500mA מספיק)? לשידור למרחקים ארוכים (>5 מ'), השתמש בכבלי מאריך USB פעילים.

5. תרחישי יישום אופייניים והמלצות בחירה

6. סיכום החלטת בחירה

הערך הליבה של מודול אנדוסקופ USB 5 מ'מ 1080P@60fps בזווית רחבה במיוחד טמון בשילוב איכות ה-HD בקצב הפריימים הגבוה של מודול המצלמה OV2740 , השדה האולטרה-רחב של 140° של מודול המצלמה הרחבה , ה-Plug-and-Play ונוחות ה- Modul-UVC5 גודל . - מתן פתרון ראייה חסכוני וגמיש במיוחד עבור סריקת צינורות תעשייתית, בדיקה דינמית, ניטור בשטח צר וראייה משובצת. בעת הבחירה, תעדוף שלוש שאלות:

• כמה מהירה התנועה? סצנות במהירות גבוהה דורשות 1080P@60fps ; תצפית סטטית עשויה להשתמש ב-30fps כדי להפחית את העלות.

• כמה רחב צריך שדה? לכיסוי שטח גדול, בחר זווית רחבה במיוחד של 140° ; לפרטים מקומיים, שדה צר יותר עשוי להפחית את עיוות הקצוות.

• מה גודל הערוץ? אם קוטר פנימי ≥5.5 מ'מ, הגשושית בגודל 5 מ'מ מתאימה; עבור קטרים ​​קטנים יותר, הערך סדרות דקות יותר.

כיצרנית בעלת ניסיון של למעלה מ-30 שנה בהדמיה אופטית, SincereFirst מספקת לא רק מוצרים סטנדרטיים של מודול מצלמות אנדוסקופ , אלא גם מתאימה אישית את אורך הכבל, תאורת LED ודירוגי הגנה בהתאם לתרחיש הבדיקה שלך. אנו ממליצים להשיג דגימות הנדסיות לפני ייצור המוני ולבצע בדיקות נגישות, חלקות תמונה ותאימות UVC בצינורות או ציוד אמיתי כדי להבטיח שהבחירה שלך מבוססת מדעית וצופה פני עתיד.
