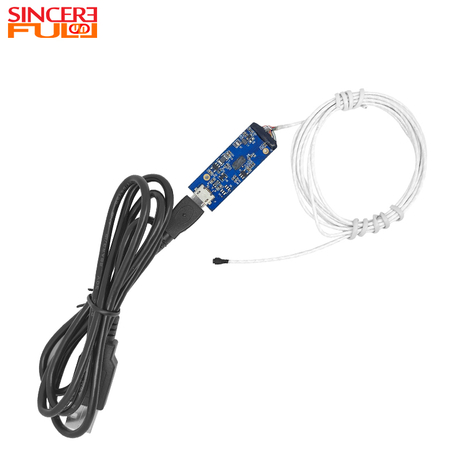

En el escaneo de paredes de tuberías industriales, la inspección móvil in situ, el monitoreo sin puntos ciegos de espacios estrechos y la adquisición de visión de gran angular integrada, la selección del sistema de imágenes a menudo requiere compensaciones entre resolución, velocidad de fotogramas, campo de visión y tamaño físico. Cuando la tarea de inspección exige una captura clara de detalles que se mueven rápidamente (p. ej., maquinaria giratoria, piezas de trabajo en movimiento) y una cobertura de área amplia para reducir el movimiento de la sonda, al mismo tiempo que requiere que la sonda pase a través de tuberías comunes de más de 5 mm, un módulo de endoscopio USB basado en el módulo de cámara OV2740 con una alta velocidad de cuadros de 5 mm de diámetro , de 1080P a 60 fps y un ángulo ultra gran angular de 140° se convierte en una solución profesional que vale la pena evaluar. Este artículo proporciona un marco de selección claro a partir de cinco dimensiones (tamaño físico, rendimiento de la imagen, características ópticas, protocolo de interfaz y aplicaciones típicas) al tiempo que incorpora términos clave como módulo de cámara endoscópica, módulo de cámara OV2740, cámara endoscópica USB, módulo de cámara HD, 5 mm de diámetro, mini módulo de cámara, 1080P a 60 fps, módulo de cámara UVC, módulo de cámara gran angular y módulo de cámara CMOS para ayudarle a satisfacer con precisión las necesidades de inspección de campo amplio y alta fluidez.
Paso 1: Mida el diámetro interior mínimo del canal objetivo para evaluar la pasabilidad de la sonda.
El diámetro de la sonda es de 5 mm , un tamaño compacto estándar entre los productos de mini módulos de cámara . Importancia de la ingeniería:
Accede fácilmente a tuberías industriales, cavidades de equipos, puertos de inspección de motores de automóviles y conductos HVAC con un diámetro interior ≥5,5 mm, cubriendo los escenarios de inspección de diámetro medio más comunes.
El diámetro de 5 mm equilibra la resistencia estructural y la transitabilidad, sin ser tan voluminosos y restringidos como las sondas de más de 8 mm, ni sacrificar el rendimiento óptico como las sondas de menos de 2 mm.
Junto con un ángulo ultra amplio de 140°, un único avance cubre un área circunferencial más grande, lo que reduce el movimiento de la sonda y mejora la eficiencia de la inspección.
Al seleccionar, verifique: ¿El diámetro interior mínimo es ≥5,5 mm? Para curvas de 90°, evalúe la longitud de la sección rígida de la sonda (normalmente 10-12 mm) y el radio de curvatura del cable. El módulo está integrado y no requiere ninguna caja de procesamiento externa: plug-and-play.
Paso 2: Evaluar los requisitos de la tarea de inspección en cuanto a suavidad dinámica y resolución de detalles.
Este módulo incorpora el módulo de cámara OV2740 basado en la tecnología del módulo de cámara CMOS , que genera imágenes Full HD de 1080P a 60 fps , lo que lo convierte en un de alto rendimiento módulo de cámara HD . Valor clave:
La alta velocidad de fotogramas de 60 fps garantiza que no haya interrupciones ni desenfoques de movimiento cuando la sonda se mueve rápidamente o el objetivo está en movimiento, ideal para la inspección de maquinaria giratoria, la detección en línea de piezas de trabajo en movimiento y el monitoreo de fluidos de alta velocidad. En comparación con 30 fps, 60 fps reduce a la mitad el intervalo de muestreo de tiempo, lo que mejora significativamente la capacidad de capturar defectos transitorios.
La resolución de 1080P revela claramente microarañazos, grietas, picaduras de corrosión y objetos extraños de 0,1 mm, lo que satisface las necesidades de inspección de calidad y fabricación de precisión.
Como de alta velocidad de fotogramas cámara endoscópica USB , logra una transmisión estable a través del ancho de banda USB2.0 mediante compresión MJPEG, con una carga moderada de decodificación del host.
Al seleccionar, evalúe: Para objetivos estáticos o de movimiento lento (por ejemplo, corrosión de la pared de la tubería), 30 fps pueden ser suficientes; para movimientos de alta velocidad (p. ej., pistones de motores, transportadores de movimiento rápido), 1080P a 60 fps . es necesaria
Paso 3: Confirme la cobertura del campo, la distancia de trabajo y la tolerancia a la distorsión.
Este módulo presenta un ángulo ultra gran angular diagonal de 140° (característico de un módulo de cámara gran angular ), rango de enfoque de 8 a 80 mm y distorsión < -53 %. Valor de ingeniería:
El ángulo ultra amplio de 140° logra una expansión de campo extrema dentro de una sonda de 5 mm de diámetro, cubriendo un área muy amplia a distancias de trabajo típicas de 30 a 50 mm, capturando la mayor parte de la circunferencia de la pared interior de la tubería en un solo marco, reduciendo efectivamente los puntos ciegos y el movimiento de la sonda.
El rango de enfoque de 8 a 80 mm cubre desde distancias ultra cercanas (8 mm) hasta distancias medias (80 mm), lo que brinda imágenes claras sin enfoque frecuente, especialmente adecuado para escenarios con diferentes distancias de trabajo.
La distorsión < -53% (barril) es aceptable en diseños de endoscopios de ángulo ultra gran angular, lo que amplía la visión periférica; para una medición de precisión, se puede aplicar la corrección de software.
Como alta gama módulo de cámara gran angular de , este módulo es ideal para tareas que requieren 'campo grande + alta dinámica'. Al seleccionarlo, tenga en cuenta: la distorsión de los bordes puede afectar la valoración del tamaño; pruebe con una rejilla de calibración; Confirme que la distancia mínima de enfoque de 8 mm satisface las necesidades de observación ultra cercana (por ejemplo, chips internos).
Paso 4: Evaluar la compatibilidad de la plataforma host y la eficiencia del desarrollo.
Este módulo utiliza una interfaz Micro USB-5P, incorpora el protocolo estándar del módulo de cámara UVC , admite formatos de salida dual YUV/MJPEG y cumple con las especificaciones de la cámara endoscópica USB . Ventajas clave:
Plug-and-play: No requiere instalación de controladores; reconocido automáticamente por Windows, Linux, Android (con OTG), macOS, etc.
Compatibilidad multiplataforma: conexión directa a PC, computadoras industriales, placas integradas (Raspberry Pi, Jetson) o tabletas portátiles para una rápida implementación en campo.
Salida de formato dual: YUV conserva la calidad sin procesar para el análisis de algoritmos; MJPEG ofrece alta compresión para transmisión y almacenamiento.
Al seleccionar, verifique: ¿El puerto USB del host de destino proporciona la alimentación adecuada (5 V/500 mA es suficiente)? Para transmisiones de larga distancia (>5 m), utilice cables de extensión USB activos.
Escenario de aplicación |
Configuración recomendada |
Justificación de la selección |
|---|---|---|
Escaneo rápido de la pared interior de tuberías industriales (Φ≥5,5 mm) |
Sonda de 5 mm + cable largo |
El diámetro de 5 mm se adapta a tuberías comunes; El ultraancho de 140° cubre un área grande; 1080P@60fps se adapta al escaneo dinámico |
Inspección dinámica interna de motor/transmisión automotriz |
Cable resistente al aceite + host de mano |
60 fps captura el movimiento del pistón y el engranaje de los engranajes; El gran angular reduce el movimiento; UVC directo a tableta de diagnóstico |
Vigilancia sin puntos ciegos de espacios estrechos (interior del equipo) |
Montaje fijo + soporte |
5 mm se adapta a espacios reducidos; 140° elimina los puntos ciegos; 1080P Grabación clara de |
Inspección móvil in situ (robot de tuberías) |
Alimentación por batería + módulo de vídeo inalámbrico |
USB2.0 se extiende fácilmente a WiFi; La calidad del módulo de cámara HD se combina con la evaluación remota |
Adquisición de visión de gran angular integrada (dispositivos inteligentes) |
Conexión directa a placa base + cable personalizado |
mini módulo de cámara compacto; del módulo de cámara UVC Integración sin controlador |
El valor principal del módulo de endoscopio USB ultra gran angular de 5 mm 1080P a 60 fps radica en combinar la calidad HD de alta velocidad de fotogramas del módulo de cámara OV2740 , el campo ultra amplio de 140° del módulo de cámara gran angular , la conveniencia plug-and-play del módulo de cámara UVC y el tamaño universal de 5 mm de diámetro , lo que proporciona una solución de visión rentable y altamente flexible para escaneo de tuberías industriales, inspección dinámica y espacios reducidos. monitoreo y visión integrada. Al seleccionar, priorice tres preguntas:
¿Qué tan rápido es el movimiento? Las escenas de alta velocidad requieren 1080P a 60 fps ; La observación estática puede utilizar 30 fps para reducir costos.
¿Qué tan amplio es el campo necesario? Para una cobertura de área grande, elija un ángulo ultra amplio de 140° ; para detalles localizados, un campo más estrecho puede reducir la distorsión de los bordes.
¿Cuál es el tamaño del canal? Si el diámetro interior es ≥5,5 mm, encaja la sonda de 5 mm ; para diámetros más pequeños, evaluar series más delgadas.
Como fabricante con más de 30 años de experiencia en imágenes ópticas, SincereFirst no solo suministra productos de módulos de cámara para endoscopios estándar , sino que también personaliza la longitud del cable, la iluminación LED y los grados de protección de acuerdo con su escenario de inspección. Recomendamos obtener muestras de ingeniería antes de la producción en masa y realizar pruebas de accesibilidad, suavidad de imagen y compatibilidad UVC en tuberías o equipos reales para garantizar que su selección sea científicamente sólida y con visión de futuro.
