Naviguer dans des espaces restreints lors d’inspections critiques nécessite une précision absolue. Les professionnels ne peuvent pas se permettre des angles morts ou des visuels granuleux lors de l’analyse de structures délicates. Les responsables des achats, les intégrateurs médicaux et les experts en CND sont confrontés à un difficile exercice d’équilibre. Ils doivent trouver un équipement suffisamment petit pour s’adapter aux cavités étroites tout en conservant une qualité d’image diagnostique exceptionnelle. Les appareils grand public de qualité inférieure inondent fréquemment le marché, compliquant le processus d'approvisionnement. La sélection du bon module a un impact direct sur la sécurité opérationnelle et la précision du diagnostic. Un faux pas dans ce cas risque d’entraîner un diagnostic erroné ou une panne soudaine de l’équipement lors de procédures critiques. Ce guide fournit un cadre d'évaluation strict et fondé sur des preuves pour vous aider à choisir le bon matériel. Vous apprendrez à distinguer les modules fiables de qualité clinique des gadgets de base. Nous explorons les mesures optiques cruciales, les conformités environnementales et les stratégies de chaîne d'approvisionnement pour garantir la réussite de votre intégration.
Le diamètre de 3,5 mm est le point idéal de l'industrie, offrant l'encombrement minimal nécessaire pour loger des capteurs CMOS avancés et un éclairage LED adéquat sans surchauffe critique.
L'évaluation doit être segmentée par cas d'utilisation : les environnements médicaux/dentaires nécessitent des normes spécifiques de stérilisation (autoclavable) et de conformité (FDA/CE), tandis que les CND industriels se concentrent sur la robustesse et les indices IP67+.
La taille du capteur, le traitement du signal d'image (ISP) et la profondeur de champ (DOF) sont les mesures de base qui distinguent les appareils d'inspection diagnostique fiables des alternatives de mauvaise qualité.
L'approvisionnement nécessite de vérifier les fournisseurs pour vérifier leurs capacités OEM/ODM authentiques et leur conformité réglementaire vérifiée, en évitant les jouets de consommation en marque blanche.
Les ingénieurs luttent constamment contre les limitations physiques lors de la conception de systèmes micro-optiques. Si vous réduisez une caméra en dessous de 3 mm, vous sacrifiez trop de capacité de collecte de lumière. La surface du capteur devient trop petite pour capturer des images de haute qualité. A l’inverse, un diamètre de 5 mm est souvent trop encombrant. Il ne parvient pas à naviguer dans les canaux intra-oraux étroits, les passages ORL ou les cavités micromécaniques complexes. Le diamètre de 3,5 mm comble parfaitement cet écart. Il offre juste assez de surface pour un capteur CMOS performant tout en se glissant facilement dans les espaces restreints.
La gestion thermique présente une autre réalité technique. Les capteurs haute résolution et les LED intégrées génèrent une chaleur importante. Dans les environnements confinés, cette chaleur se concentre au niveau de la pointe de la caméra. Les unités professionnelles gèrent efficacement cette charge thermique. Ils utilisent des circuits flexibles en cuivre spécialisés et des matériaux d'enrobage thermique. Ces composants dissipent la chaleur de la pointe. Une bonne gestion de la chaleur évite les dommages aux tissus dans les scénarios médicaux. Cela empêche également le bruit thermique de dégrader les données du capteur d’image.
Vous devez définir des critères de réussite stricts pour valider tout caméra de petit diamètre . Une note de passage n'exige aucun artefact d'image sous une faible contrainte de lumière. Le module doit délivrer une fréquence d’images suffisante. Habituellement, 30 images par seconde sont obligatoires pour des flux vidéo en direct fluides. Enfin, le rendu des couleurs fidèle à la réalité n’est pas négociable. Les dentistes et les mécaniciens s'appuient sur une reproduction précise des couleurs pour identifier les inflammations, la rouille ou les fuites de liquide.
Les environnements de soins de santé exigent des configurations optiques spécialisées. Les caméras dentaires intra-orales nécessitent un réglage focal précis pour capturer les détails de l'émail. Les diagnostics vétérinaires s'appuient sur des tubes d'insertion flexibles pour examiner les voies respiratoires des animaux en toute sécurité. Les modules laparoscopiques spécialisés utilisent également ce petit facteur de forme pour les procédures mini-invasives. Chaque cas d'utilisation dicte des géométries matérielles et des sélections de matériaux distinctes.
Les règles de conformité et de sécurité constituent une base non négociable. N'importe lequel Les appareils d’inspection diagnostique utilisés en clinique doivent comporter des matériaux externes biocompatibles. Une véritable vision précise à 0 degré garantit aux chirurgiens de voir exactement ce qui se trouve droit devant, sans distorsion optique. De plus, les équipements cliniques sont confrontés à des routines de stérilisation difficiles. Les modules doivent résister aux cycles d'autoclave à haute température. Ils supportent de la vapeur sous pression à 134°C, qui détruit les appareils électroniques grand public non scellés.
Attention au piège du « qualité médicale ». De nombreux fournisseurs à bas prix utilisent ce terme de manière vague. Vous devez identifier des certifications vérifiables. Recherchez les enregistrements FDA de classe I ou de classe II. Demandez la documentation CE MDR plutôt que les autocollants RoHS de base. Les véritables unités de qualité médicale sont dotées de lentilles en verre saphir et de boîtiers en acier inoxydable de qualité médicale. Les publicités marketing ne peuvent pas remplacer des tests rigoureux en laboratoire.
Les applications industrielles présentent des défis environnementaux totalement différents. Les techniciens utilisent ces caméras pour inspecter les cylindres automobiles. Ils les poussent profondément dans les réseaux de micro-tuyaux. Les équipes de maintenance aéronautique inspectent les aubes de turbine à travers de minuscules ports d’accès. Ces scénarios privilégient la robustesse mécanique plutôt que la biocompatibilité. Une lentille cassée à l’intérieur d’un moteur à réaction provoque des temps d’arrêt catastrophiques.
Les cotes de durabilité définissent un professionnel mini endoscope . Vous avez besoin d’une résistance à l’eau et à l’huile IP67 ou IP68 vérifiée. L'appareil doit résister à l'immersion dans le liquide de refroidissement du moteur ou le liquide hydraulique. Les longueurs focales doivent être optimisées pour les cavités mécaniques, généralement avec une mise au point nette entre 10 mm et 30 mm. Vous devez également choisir entre les types de câbles semi-rigides et flexibles. Les câbles semi-rigides conservent leur forme pour naviguer dans les vides verticaux. Les câbles flexibles serpentent facilement à travers des réseaux de canalisations courbes complexes.
Les puces de micro-image dictent votre résolution de base et vos performances en basse lumière. Historiquement, les capteurs CCD dominaient l’imagerie médicale. Aujourd'hui, les capteurs CMOS avancés offrent des performances supérieures dans des boîtiers ultra-petits. Une conception CMOS rétroéclairée capture plus de photons. Cette architecture améliore considérablement la visibilité par faible luminosité à l’intérieur des cavités sombres. Lors de l'évaluation d'un mini caméra endoscope 3,5 mm , regardez attentivement la taille des pixels et le format du capteur.
Les données brutes des capteurs ne suffisent pas à elles seules. Le processeur de signal d'image (ISP) agit comme le cerveau derrière l'objectif. Il interprète les signaux électriques et les convertit en une image visible. Sans un FAI robuste, les images semblent granuleuses et délavées. Vous avez besoin d’une réduction du bruit au niveau matériel pour nettoyer les scènes sombres. Le FAI gère également l’affûtage des bords. Cette étape de traitement garantit que les détails critiques, tels que les fractures capillaires ou les limites des tissus, restent nets pour une clarté diagnostique.
Il est crucial de faire correspondre les spécifications de la lentille optique à votre cavité d'inspection spécifique. Le champ de vision (FOV) détermine la largeur de vision de la caméra. Un champ de vision plus large permet de naviguer dans les gros tuyaux. Un champ de vision étroit concentre les pixels sur une zone plus petite pour des détails agrandis. La profondeur de champ (DOF) dicte la plage de mise au point. Si votre cible se trouve à 15 mm, une caméra avec un DOF de 30 mm à 80 mm produira une image floue.
Les méthodes de diffusion de la lumière ont un impact significatif sur la qualité de l’image. Les modèles grand public standard placent de minuscules micro-LED directement autour de la pointe de l’objectif. Cette configuration est bon marché mais provoque souvent un éblouissement important sur les surfaces réfléchissantes comme les cylindres métalliques ou les tissus humides. Les unités professionnelles utilisent parfois la transmission de lumière par fibre optique. Ils transmettent la lumière d’une source externe le long du câble. Cette approche éloigne la chaleur de la pointe et fournit un éclairage plus doux et diffus. Il empêche l'éclatement de l'image et améliore le contraste de la surface.
Graphique : Comparaison des exigences optiques |
|||
Type de demande |
Champ de vision idéal |
DOF optimal |
Préférence d'éclairage |
|---|---|---|---|
Dentaire / Intra-oral |
80° - 90° |
5mm - 25mm |
Micro-LED diffuse |
Laparoscopique |
90° - 110° |
10mm - 50mm |
Transmission par fibre optique |
CND automobile |
60° - 80° |
15mm - 40mm |
LED à pointe réglable |
Entretien aéronautique |
90° - 120° |
10mm - 100mm |
Fibre à haut rendement |

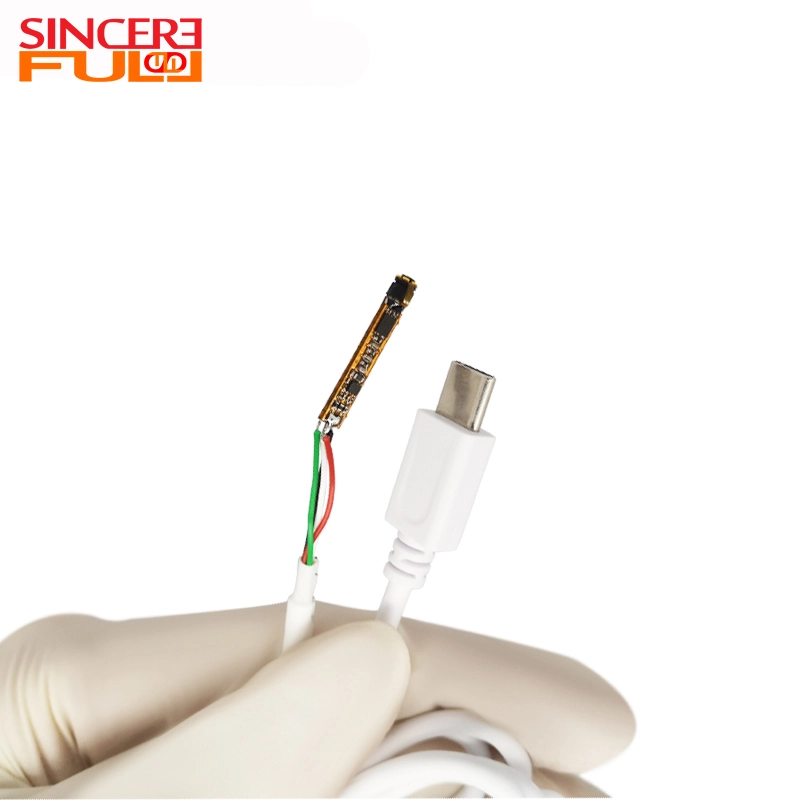

L'intégration transparente détermine l'efficacité avec laquelle les équipes déploient ces appareils. Vous devez évaluer tout endoscope portable basé sur sa conformité USB Video Class (UVC). UVC garantit une véritable fonctionnalité plug-and-play. Il élimine le besoin d’installer des pilotes propriétaires bogués. Un module compatible UVC fonctionne instantanément avec les tablettes Android, les PC Windows et les systèmes macOS. Il s’intègre également facilement dans les centres d’affichage médicaux propriétaires complexes.
L'intégration de l'affichage oblige à choisir entre des systèmes autonomes et des unités modulaires. Les appareils autonomes disposent d'écrans intégrés, généralement d'environ 5 pouces. Ils offrent un déploiement rapide et un boîtier tout-en-un robuste. Cependant, ils vous limitent à la résolution de l'écran intégré. Les unités modulaires USB ou sans fil reposent sur du matériel externe. Ils vous permettent de visualiser les flux sur des moniteurs 4K haute résolution ou de grandes tablettes de diagnostic. Cette flexibilité profite grandement aux environnements cliniques stationnaires.
Systèmes autonomes : temps de démarrage rapides, insensibles aux mises à jour du système d'exploitation des smartphones, idéaux pour les travaux sur le terrain.
Unités USB modulaires : options d'affichage hautement évolutives, portabilité légère, plus facile à intégrer dans les écosystèmes logiciels existants.
La latence et la fréquence d'images affectent directement les performances de l'opérateur. Les flux vidéo compressés sur des puces Wi-Fi bon marché introduisent un décalage. Même un retard de 200 millisecondes perturbe la coordination œil-main. Ce décalage provoque une fatigue massive de l’opérateur lors de manœuvres complexes. Les flux vidéo non compressés fournissent un retour visuel en temps réel. Ils garantissent que chaque mouvement de la main se traduit instantanément sur l'écran, évitant ainsi des erreurs mécaniques ou chirurgicales coûteuses.
L’évaluation des fournisseurs B2B nécessite de la diligence. Vous devez faire la différence entre les vrais fabricants OEM/ODM et les simples distributeurs en gros. Un grossiste appose simplement un logo sur un produit générique. Une usine OEM contrôle la disposition du PCB, l’alignement de l’objectif et l’étalonnage du capteur. Ils possèdent des salles blanches. Les véritables fabricants proposent des options de personnalisation approfondies, vous permettant de modifier les paramètres du FAI ou de modifier le matériau du barillet d'objectif.
L’évaluation des quantités minimales de commande (MOQ) est une étape critique en matière d’approvisionnement. La personnalisation d'un module de 3,5 mm implique des frais généraux d'ingénierie. Les fournisseurs compensent les coûts de prototypage en appliquant des MOQ. Vous devez prendre en compte ces coûts initiaux dans votre budget d’intégration. Discutez dès le départ des coûts d’outillage. Précisez si le fournisseur remboursera les frais de prototypage une fois que vous passerez une commande de production en série.
Les risques cachés liés à l’assurance qualité (AQ) détruisent la fiabilité des produits. Les options budgétaires souffrent souvent de distances focales incohérentes au sein d’un même lot. Ils utilisent un mauvais blindage des câbles, ce qui provoque des interférences électromagnétiques provenant des équipements hospitaliers ou des moteurs d'usine à proximité. Des taux d’échec élevés annulent rapidement toute économie initiale. Des fournisseurs fiables effectuent des tests d'assurance qualité extrêmes, notamment des tests de flexion des câbles sur 10 000 cycles et des tests de chute à fort impact.
Suivez un chemin structuré avant de vous engager dans un achat important. Des étapes concrètes évitent les échecs d’intégration coûteux.
Demandez des fiches techniques détaillées : exigez des données complètes sur le modèle de capteur CMOS, les plages de DOF exactes et les mesures de dissipation thermique.
Validez les certifications : demandez des rapports de laboratoire tiers confirmant les indices IP68 ou la conformité médicale CE/FDA. N'acceptez pas les déclarations autocertifiées.
Commandez des unités de tests techniques : sécurisez un petit lot de prototypes sans marque. Testez-les dans des conditions réelles pour vérifier la latence, la précision des couleurs et la génération de chaleur.
La véritable valeur d’une caméra d’inspection 3,5 mm réside entièrement dans son alignement environnemental. Vous ne pouvez pas imposer un endoscope industriel dans un flux de travail clinique, ni amener des optiques médicales fragiles dans une usine. Le succès dépend de l’adéquation du matériel optique, des capacités des capteurs et de la gestion thermique à vos réalités opérationnelles exactes. En évaluant les performances des FAI et les normes strictes d’assurance qualité, vous évitez les pièges de l’électronique grand public.
Nous encourageons les acheteurs à donner la priorité aux spécifications détaillées des capteurs et aux enregistrements de conformité vérifiables plutôt qu'aux allégations marketing superficielles. Un diamètre plus petit n’a d’importance que si l’image résultante reste utile sur le plan diagnostique. Examinez attentivement vos exigences internes. Contactez directement les équipes d’ingénierie ou les commerciaux spécialisés pour discuter de l’intégration de modules personnalisés. Exigez des unités de test, vérifiez les documents réglementaires et assurez-vous que votre prochaine intégration d’imagerie offre une précision absolue.
R : varie généralement de 10 mm à 30 mm selon la configuration de l'objectif, optimisé pour l'inspection des cavités à proximité.
R : Non. Les modèles industriels/grand public standard échoueront. Les unités de qualité médicale nécessitent des boîtiers scellés spécifiques, du verre saphir et des certifications autoclavables.
R : Généralement de 720p (1MP) à 1080p (2MP), car la limitation physique du capteur CMOS à ce diamètre empêche une imagerie 4K fiable sans problèmes thermiques ou de perte de lumière importants.
R : Les endoscopes numériques CMOS offrent une meilleure résolution numérique, une intégration directe à l'écran et une fragilité inférieure par rapport aux faisceaux de fibres optiques traditionnels, bien que les fibroscopes puissent atteindre des diamètres encore plus petits.
